2025届宣城市重点中学初三下学期第一次联物理试题
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单项选择题（本大题7小题，每题3分，共21分）
1．下面是某位同学对部分诗句中蕴涵的物理知识的理解：
①“群峰倒影山浮水”-倒影由于光的反射形成的实像；
②“夜半钟声到客船”-人能辨别传来的是“钟”声是根据声音的音调来判断的；
③“悬崖勒马收缰晚”-“收缰晚”是由于物体受到惯性的作用；
④“坐地日行八万里”-“坐地”是人对于地球是静止的。
其中正确的是
A． B． C． D．
2．如图所示，电源电压保持不变，闭合开关S，当滑片P向右移动时，下列说法正确的是

A．电压表的示数不变，总功率不变
B．电流表的示数变大，总功率变小
C．电压表的示数增大，灯的亮度变亮
D．电流表的示数变大，灯的亮度变亮

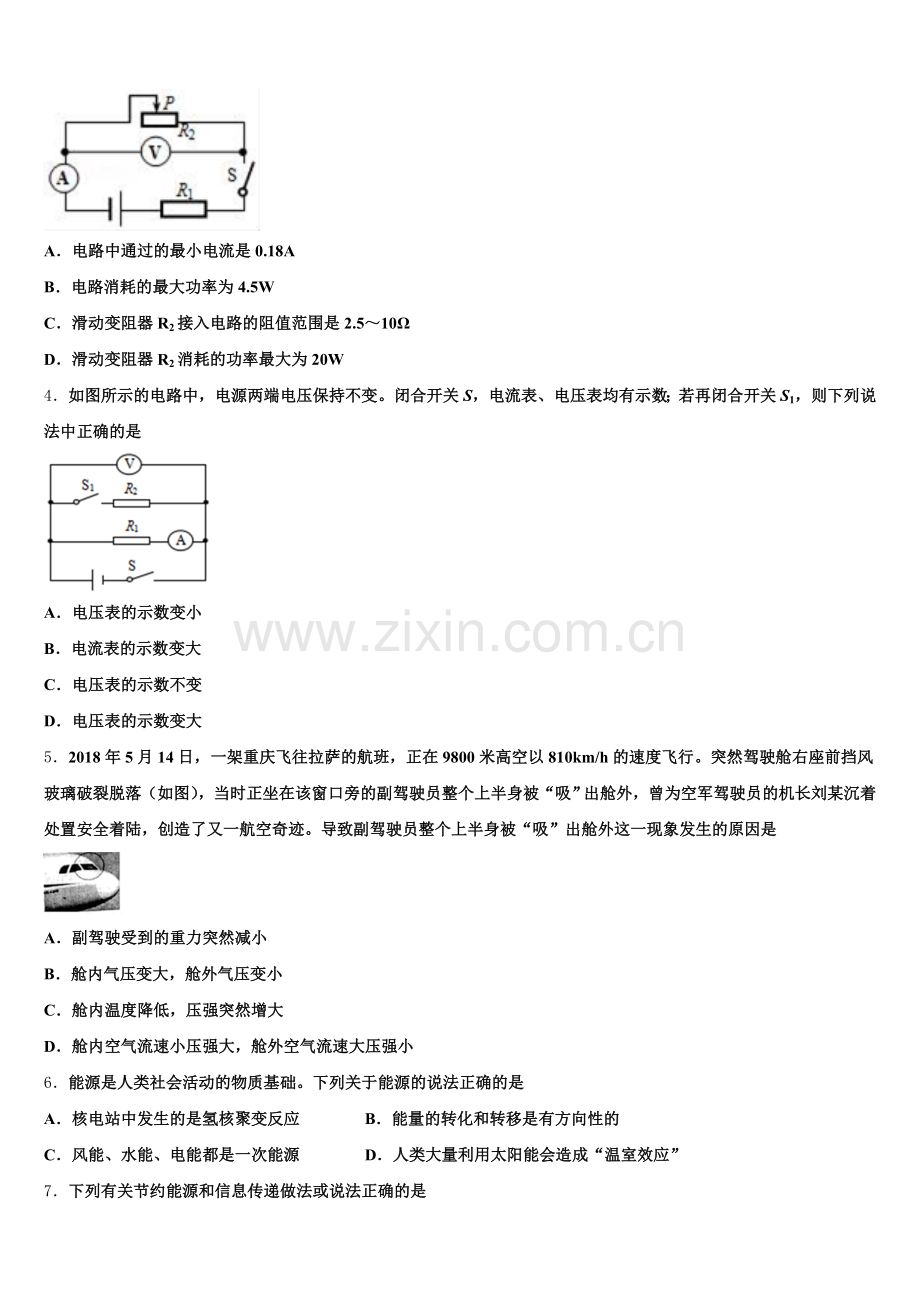

3．如图所示电路，电源电压恒为4.5V，定值电阻R1为5Ω，滑动变阻器R2的规格为“20Ω 1A”，电压表量程为0～3V，电流表量程为0～0.6 A．闭合开关，调节滑动变阻器，在不损坏各电路元件的前提下，下列说法正确的是

A．电路中通过的最小电流是0.18A
B．电路消耗的最大功率为4.5W
C．滑动变阻器R2接入电路的阻值范围是2.5～10Ω
D．滑动变阻器R2消耗的功率最大为20W
4．如图所示的电路中，电源两端电压保持不变。闭合开关S，电流表、电压表均有示数；若再闭合开关S1，则下列说法中正确的是

A．电压表的示数变小
B．电流表的示数变大
C．电压表的示数不变
D．电压表的示数变大
5．2018年5月14日，一架重庆飞往拉萨的航班，正在9800米高空以810km/h的速度飞行。突然驾驶舱右座前挡风玻璃破裂脱落（如图），当时正坐在该窗口旁的副驾驶员整个上半身被“吸”出舱外，曾为空军驾驶员的机长刘某沉着处置安全着陆，创造了又一航空奇迹。导致副驾驶员整个上半身被“吸”出舱外这一现象发生的原因是

A．副驾驶受到的重力突然减小
B．舱内气压变大，舱外气压变小
C．舱内温度降低，压强突然增大
D．舱内空气流速小压强大，舱外空气流速大压强小
6．能源是人类社会活动的物质基础。下列关于能源的说法正确的是
A．核电站中发生的是氢核聚变反应 B．能量的转化和转移是有方向性的
C．风能、水能、电能都是一次能源 D．人类大量利用太阳能会造成“温室效应”
7．下列有关节约能源和信息传递做法或说法正确的是
A．频率越高的电磁波在空气中传播速度越大
B．核电站利用核裂变释放的核能发电
C．节约能源只要提高节能意识就行，与科技进步无关
D．因为能量在转化过程中是守恒的，所以能源是取之不尽，用之不竭的
二、填空题（本大题7小题，共21分）
8．如图所示，“曾侯乙编钟”是大家所熟知的一套大型编钟，用钟锤敲击编钟，编钟会因_____而发出声音，轻敲或重敲编钟同一位置所发出声音的______(选填“音调”“响度”或“音色”)不同．

9．电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示，电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，此时电梯_____（能/不能）运行，电磁铁的上端是_____极，电梯超载时报警说明压敏电阻的阻值随压力增大而_____，如果用较小的电阻替换R2电梯可乘人数将变_____（多/少）．

10． (1)小明测小石块的密度，如图甲乙所示，小石块的质量为_____g.小石块的密度为_____g/cm1．
(2)小明又想测出家里某个小饰品的密度，她找到家里的电子秤，称出饰品的质量是212g，又借助细线、水、玻璃杯，测出了饰品的体积，她的实验步骤如图丙、丁，则饰品的密度为_______g/cm1．

11．如图，温度计的示数为_____℃。

12．两定值电阻甲、乙中的电流与电压关系如图所示，甲的电阻为_____Ω；将甲和乙并联后接在电压为2.0V的电源两端，干路中的电流为_____A．

13．我国嫦娥四号成功实现人类历史上首次月球背面软着陆．它搭载的玉兔二号任务车与“鹊桥”中继星之间是通过_____来传递信息的（选填“声波”或“无线电波”）．若任务车在月球表面匀速行驶2小时，通过的路程为0.4千米，则它的速度是_____千米/时，在此过程中以月球为参照物，任务车是_____的（选填“运动”或“静止”）．
14．如图所示，一物体在水平向右的拉力F1作用下以1m/s速度在水平地面上匀速运动了10m，拉力F1所做的功为W1，功率为P1，若该物体在水平向右的拉力F2作用下以2m/s的速度在同一水平地面上匀速运动了10m，拉力F2所做的功为W2，功率为P2，则W1_____W2，P1_____P2（选填“＞”、“＜”或“＝”）．

三、作图题（共7分）
15．根据图中所示的实物连接图，在方框内画出电路图．

16．图甲所示的是小明常用的一个插线板，他在使用中发现：插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供正常电压；如果指示灯损坏，开关闭合时插孔也能提供正常电压。根据上述现象，你认为指示灯和开关是怎样接连的？请在图乙中画出开关、指示灯和插孔的连接方式，并把接线板与电源线接通。

17．如图，水杯静止在水平桌面上，O是水杯的重心，在图中画出水杯受力示意图。

四、实验题（本大题共5小题，共20分）
18．某小组同学在“探究凸透镜成像的规律”实验中，用焦距f为8厘米的凸透镜和物高h物为5厘米的光源等器材进行实验，为了研究凸透镜成实像时，像的大小与物距u、像距v之间的关系，他们计算了物距与像距的比值k，并将相关数据记录在表1中．
表1：f=8厘米，h物=5厘米
序号
物距u（厘米）
像距v（厘米）
像高h像（厘米）
物距与像距的比值k
1
28.0
11.2
2.0
2.5
2
24.0
12.0
2.5
2.0
3
18.0
14.4
4.0
1.25
4
13.0
20.8
8.0
0.625
5
12.0
24.0
10.0
0.50
6
10.0
40.0
20.0
0.25
①根据实验序号______的数据及相关条件，比较_______关系，可直接判断：同一凸透镜成缩小的实像．
②根据实验序号1~6的数据及相关条件，分析比较像距v、像高h像随物距u的变化情况，可得出的初步结论是：同一凸透镜成实像时，______．
③综合分析比较实验序号1~6中物距与像距的比值k和像高h像的数据及相关条件，可得出的初步结论是：同一凸透镜成实像时，_________．
19．在用“伏安法”测量定值电阻的阻值的实验中。
（1）请用笔画线代替导线将图中电路连接完整，要求实验过程中滑动变阻器的滑片从左向右移动。（导线不能交叉）。
（_____________）
（2）正确连接好电路后，闭合开关发现电压表示数为，电流表无示数，移动滑片两表示数均无变化，则故障原因是_____。
（3）小华排除故障后，移动滑片到某一位置时电流表的示数如图乙所示，此时通过电阻的电流为_____；若要增大电阻两端的电压，应将滑片向__________（选填“左”或“右”）端移动。
（4）小华测量的数据如下表所示，则定值电阻的阻值为___________。
（5）小亮测量的数据如下表所示，则小亮在实验中存在的问题可能是：__________。
实验次数
1
2
3
电压U
1.5
2.0
2.5
电流
0.30
0.41
0.52
实验人：小华
实验次数
1
2
3
电压U
1.5
2.0
2.5
电流
0.30
0.20
0.10
实验人：小亮

20．生活中我们发现：电炉丝通过导线接到电路里，电炉丝热得发红，而导线却几乎不发热。为了探究“电流通过导体时产生热量的多少跟什么因素有关”，老师设计了如图甲、乙两组实验装置：将a、b、c、d四段电阻丝分别密封在完全相同的盒内，盒内封闭一定量的空气，并与装有相同液体的U型管相连通。将电阻丝e与图乙中电阻丝d并联置于盒外，五段电阻丝中b为其余均为。
乙装置可探究电流产生的热量与____的关系；乙装置中盒外连接的电阻丝e的作用是____；其中____装置能够解释“电炉丝热得发红，而导线却几乎不发热”。
21．如图所示，是“研究动能的大小与哪些因素有关”的实验装置．
实验中通过观察_______________的大小，来判断小球动能的大小．实验中为了研究动能大小与质量的关系．需要控制小球撞击时的速度不变，具体的控制方法是_____
22．通过玻璃门（如图甲）可简单地验证平面镜成像的某些规律．

（1）先在房间 A 的地砖拼接处放一标记物，然后到房间 B，若实验者及标记物的位置如 图乙所示，为了让实验者所成的像落在标记物上，他应移动到_____（填序号）位置．
（2）为了让成像更清晰，房间 B 的亮度要比房间 A_____．
（3）对本实验的相关评价，合理的有_____．①证明了平面镜所成的像是等大的虚 像②利用地砖方便确定像和物体的位置关系
五、计算题（本大题共2小题，共13分）
23．一辆质量为1.4×104kg的小型压路机，以2km/h的速度在路面上匀速行驶在施工时每次钢轮以2.5×105N的恒力垂直作用在路面上，下压路面的距离为1mm，钢轮每秒钟压路25次。（g＝10N/kg）求：压路机静止时对水平路面的压力。压路机钢轮在1s内对路面做的功。
24．如图所示，A是重为6N、底面积为4×10-3m2的均匀正方体，B是装有1.6kg水、底面积为2×10-3m2的薄壁圆柱形容器（不计容器质量），A、B置于水平地面上。g取10N/kg，ρ水=1.0×103kg/m3。

（1）求A对地面的压强。
（2）求容器B中水的深度。
（3）现将一质量为1.2kg的实心物体C分别放在A的上面和B容器的水中（水不溢出），若A 对地面压强的变化量与B中水对容器底压强的变化量相等，请判断物体C在水中的状态并说明理由（提示：漂浮、悬浮、沉底）。
六、综合能力题（本大题共3小题，共18分）
25．如图所示，固定在墙上的激光器射出一束光，始终以固定方向射向水平桌面上的平面镜，经平面镜反射，天花板上出现一个光点A．
在图中画出反射光线，并标出反射角r和天花板上光点A的位置．在图中画出光点A在平面镜中的像A'．在桌面的B点用10N的力竖直向下按桌子，桌面的面积为1m1，手与桌面接触面积为0.01m1．
①手对桌面的压强为_________Pa；
②桌面没有明显的形变，观察到什么现象，能证明桌面发生微小形变．
答:__________________
26．4月15日起，《电动自行车安全技术规范》（也就是市民通称的电动车“新国标”）开始实施．电动自行车因为具有轻便、快捷和环保等优点备受大家喜爱．
下表是某型号电动自行车（如图甲）的相关数据．
质量m/kg
40
行驶过程中轮胎与地面接触的总面积S/m2
8×10-3
电能转化为机械能的效率η
75%
工作电压U/V
48
规定最大行驶速度v/km•h-1
≤36

（1）电动车中改变车速的控制器类似于实验室中______（填物理实验器材名称）．
（2）如果该电动自行车采用400W•h（瓦时）的大容量电池供电，则其最多能输出的机械能为________J．若这么多的机械能由效率为30%的汽油机提供，则需要燃烧汽油_____kg．（已知本地汽油的热值为4.5×106J/kg）
（3）电动车车速过快，目前已经是引发交通事故的重要原因之一，图乙中所示的图线分别为A、B两不同品牌电动车在同一路面上紧急刹车过程中的实际刹车距离s与刹车前的车速v的关系图象．图中_____（A/B）车的刹车性能较好，你判断的依据是______；
（4）小明骑该车以最大规定速度在水平路面匀速行驶10km．已知小明的质量是40kg，且该电动自行车行驶过程中所受到的摩擦力f随车辆和人的总质量M的变化关系图像如图丙所示．则上述骑行过程中克服摩擦力做功的功率为_________W，通过电动自行车的电流为_________A．（g取10N/kg）
27．如图甲是一种新型电辅式太阳能热水器，可以在天气差、吸热功率小的情况下，启动电热管对水加热补偿，下表是其铭牌上的一组主要技术参数（吸热功率是指在阳光照射下，集热管每秒钟吸收的太阳辐射的能量）。图乙是热水器储水箱水位探测电路原理图，其中电源电压为24V，A为水位指示表（由量程为0～0.6A电流表改成），R0阻值为10Ω，Rx为压敏电阻，其阻值与储水箱水深的关系如图丙所示。
容积/L
集热管采光面积/m2
吸热功率/KW
额定电压/v
电热管额定功率/KW
160
2
1～2
220
2
太阳能热水器主要是将太阳能转化为________能，由图丙可知，储水箱水越深，电流表示数越______（选填“大”或“小”）若冬季集热管平均吸热功率1250W，热水器的效率为56%，白天阳光照射8h，那么有多少焦耳太阳能转化为水的内能？ ______若只采用电加热的方式，将储水箱中25kg的水由20℃加热到40℃，正常需通电多长时间？（假设电热全部被水箱中的水吸收且水无热损失）________为了保证电流表的安全，水箱中的水深最多为多少米____；此时R0的功率是多少？______
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、A
【解析】
①“群峰倒影山浮水”--倒影相对于平面镜成像，是由于光的反射形成的虚像；故①错误；
②不同物体发出声音的音色不同，声音人们是根据声音的音色来判断是“钟”声的；故②错误；
③“悬崖勒马收缰晚”--“收缰晚”是由于物体具有惯性，不应说受到惯性的作用；故③错误；
④ “坐地”因为人相对于地球的位置没有变化，所以人对于地球是静止的，故④正确。
故BCD错误；A正确；
2、D
【解析】
由图可知，灯泡与滑动变阻器串联，电流表测电路中电流，电压表测灯泡和滑动变阻器的总电压，即电源电压，将滑动变阻器的滑片P向右滑动时，接入电路的电阻变小，电路的总电阻变小；根据I=可知，电路中的电流变大，即电流表的示数变大；根据U=IR可知，灯泡两端的电压变大，由P=UI可知，灯泡的实际功率变大，故灯泡变亮；由于电源电源不变，所以电压表的示数不变，由P=UI可知电路中的总功率变大，综上所述，故ABC错误，D正确．
3、C
【解析】
A.电压表量程为0～3V，当电压表示数为3V时，电路中通过的电流最小，此时R1的电压为1.5V，故电路中通过的最小电流I＝＝0.3A,故A错误；B.电流表量程为0～0.6 A，当电流等于0.6A时，电路消耗的功率最大，P＝U＝4.5V0.6A＝2.7W,故B错误；当电流表示数为I1＝0.6A时，电阻R1两端电压为U1＝I1R1＝0.6A×5Ω＝3V；滑动变阻器两端的电压U2＝U-U1＝4.5V-3V＝1.5V，所以滑动变阻器连入电路的电阻最小为R小＝＝2.5Ω；当电压表示数最大为U大＝3V时，R1两端电压为U3＝U-U大＝4.5V-3V＝1.5V，电路电流为I＝＝0.3A；滑动变阻器接入电路的电阻最大为R大＝＝10Ω,所以R2的取值范围为2.5Ω≤R2≤10Ω．故C正确；D. 设滑动变阻器的阻值为R时，其消耗的电功率最大，则串联电路的电流为I＝,滑动变阻器消耗的电功率为P＝（）2R＝；当R＝5Ω时，滑动变阻器消耗的电功率最大为P＝1.0125W,故D错误．故选C.
4、C
【解析】
由电路图可知，闭合开关S时，电路为R1的简单电路，电流表测通过R1的电流，电压表测电源两端的电压；
再闭合开关S1后，R1与R2并联，电压表仍测电源两端的电压，电流表测R1支路的电流，根据电源的电压可知电压表的示数变化，根据并联电路中各支路独立工作、互不影响可知通过R1的电流变化。
【详解】
由电路图可知，闭合开关S时，电路为R1的简单电路，电流表测通过R1的电流，电压表测电源两端的电压；因电源的电压不变，所以电压表的示数不变，故AD错误，C正确；
若再闭合开关S1后，R1与R2并联，电压表仍测电源两端的电压，电流表仍测R1支路的电流，示数不变，故B错误。
故选：C。
5、D
【解析】
正在高空中飞行的飞机，挡风玻璃突然爆裂，舱内空气流速小压强大，舱外空气流速大压强小，故形成向外的压强差，因此副驾驶整个上半身被“吸”出舱外，故D正确，ABC错误。
6、B
【解析】
A．核电站是利用核能发电的，它的核心设备是核反应堆，通过可控裂变反应释放核能，故A错误；
B．能量可以从某一种形式转化为另一种形式，或从一个物体转移到另一个物体，在转化或转移的过程中能量的总量保持不变，能量的转化、能量的转移，都是有方向性的，故B正确；
C．可以从自然界直接获取的能源，统称为一次能源，常见的有风能、太阳能、水能以及核能等，电能属于二次能源，故C错误；
D．温室效应指的是空气中的二氧化碳含量比较大，地球不断的从太阳中吸收热量，但不能很好的将这些热量散发出去，导致地球的温度变高；太阳能的利用不会放出二氧化碳，不会加剧温室效应，故D错误。
7、B
【解析】
1）在真空和空气中，电磁波的传播速度等于3×108m/s是一个定值；
（2）核能的释放包括核聚变和核裂变，核电站是通过核裂变来获得能量的；
（3）知道能量在利用过程中都会有一部分能源未被利用而损失掉，因此能源的利用率都会低于100%，所以应该大力发展科技，提高能源的利用率；
（4）能量在转移、转化过程中总是守恒的，但是能量的转化具有方向性，在能源的使用过程中，使能源从便于利用的变成不便于利用的，所以说能量虽守恒但还是要节约能源．
【详解】
A、电磁波的传播速度等于3×108m/s是一个定值，与频率无关，故A错误；
B、核电站都是利用可控的核裂变释放的核能发电的，故B正确；
C、加强发展科技，提高能源的利用率，会更多的节约能源，故C错误；
D、能量虽守恒，但能量的转化具有方向性，可以利用的能源是有限的，所以要节约能源，故D错误．
故选B．
本题主要考查了电磁波的传播速度、核能的利用、节约能源的措施以及对能量守恒定律的理解．

二、填空题（本大题7小题，共21分）
8、振动 响度
【解析】
[1][2]用钟锤敲击编钟时发出的声音是由于编钟振动产生的，用大小不同的力敲击编钟，编钟振动的幅度不同，产生的响度不同，轻敲，响度小，重敲，响度大．
9、不能 S 减小 少
【解析】
试题分析：工作时，电流从电磁铁的下面导线流入，利用安培定则判断出电磁铁的下端为N极，上端为S极，故A错误；正常情况下（未超载时），衔铁被弹簧拉起，K与静触点A接触，电梯正常工作；超载时，随着压力的增大，压敏电阻的阻值随着减小，电路中的电流逐渐增大，电磁铁的磁性逐渐增强，动触点K与静触点B接触，电铃报警，电梯不工作；电源电压一定时，如果用较小的电阻替换R2，要使电路中的电流保持不变，则压敏电阻R1的阻值变大，压力将变小，电梯可乘人数将变少．
考点：电磁继电器的组成、原理和特点
10、41.4 2.1 5.8
【解析】
（1）由甲图知道，当天平平衡，标尺的分度值为1.4g，故小石块的质量是：m=20g+20g+1.4g=41.4g；由乙图知道，小石块的体积是：V=18mL-20Ml=18mL，所以，小石块的密度是：=2.1g/cm1；
（2）由图丙、丁知道，饰品排开水的质量是：m排 =674.0g-614.0g=40g，由知道，排开水的体积是：= 40 cm1，因为饰品是浸没状态，所以V=V排 =40 cm1，故饰品的密度是： =5.8 g/cm1．
11、﹣11
【解析】
由图知：10℃之间有10个小格，所以分度值为1℃；温度计的示数20℃在10℃下面，所以是零下，此时的温度为﹣11℃。
12、5 0.6
【解析】
由图象可知，对于甲电阻当
U甲＝3V时，I甲＝0.6A，
根据欧姆定律得：
R甲＝＝＝5Ω，
对于乙电阻当
U乙＝3V时，I乙＝0.3A，
根据欧姆定律得：
R乙＝＝＝10Ω；
将甲和乙并联后接在电压为2V的电源两端时，由图象可知：
I甲＝0.4A，I乙＝0.2A，
根据并联电路电流规律得：
I＝I甲+I乙＝0.4A+0.2A＝0.6A．
（1）分析甲乙的U-I图象，分别找出两个特殊的U-I对应值：甲（3V～0.6A），乙（3V～0.3A），利用欧姆定律求甲、乙的电阻值；
（2）由图象读出2V时两电阻对应的电流，根据并联电路的电流特点求出干路电流．
13、无线电波0.2运动
【解析】
玉兔二号任务车与“鹊桥”中继星之间是通过无线电波来传递信息的．若任务车在月球表面匀速行驶2小时，通过的路程为0.4千米，则它的速度是v＝＝0.2km/h，千米/时，在此过程中以月球为参照物，任务车相对于月球的位置发生了变化，所以是运动的．
14、＝ ＜
【解析】
（1）根据影响滑动摩擦力大小的因素和二力平衡条件即可比较水平拉力的大小；（2）知道拉力做功的大小关系，根据W＝Fs和P＝Fv判断比较功和功率的关系．
【详解】
(1)由题可知，同一物体先后以不同的速度在同一水平地面上匀速运动，则物体对水平地面的压力不变，接触面的粗糙程度不变，因此两次物体受到的滑动摩擦力不变；又因为物体在水平地面上匀速运动,根据二力平衡条件可知,水平拉力F和滑动摩擦力f是一对平衡力,大小相等,即F1＝F2＝f；(2)物体运动的距离都为10m,且F1＝F2,由W＝Fs可知W1＝W2；
因为v1<v2,且F1＝F2,由P＝＝＝Fv可知,P1<P2.

三、作图题（共7分）
15、
【解析】
从正极开始连接，电流分流后，一支一次流开关S1、灯泡L；另一支经电阻R；电流汇合后再流经干路中的开关S2回到负极；如图：

16、
【解析】
经分析可知，指示灯和插孔之间是并联，开关位于干路，如下图所示：

17、
【解析】水杯静止在水平桌面上，受到重力G和支持力F的作用，重力的方向是竖直向下的，支持力的方向是竖直向上的。两个力大小相等、方向相反、作用在同一直线上，是一对平衡力。两个力的作用点都画在重心O处，注意表示两个力的线段长度要相等，如图所示：

四、实验题（本大题共5小题，共20分）
18、1或2或3 像高h像与物高h物的大小 物距u变小，像距v 变大，像高h像变大 同一物体，物距与像距的比值k越小，像高h像越大
【解析】
①实验序号1或2或3中物距与焦距的大小关系及相关条件，当物距大于两倍焦距时，光屏上得到的都是缩小实像，比较物距与像距的比值关系，及物高和像高的比值关系，两者的比值相等，可得物体经凸透镜成缩小的实像．
②根据实验序号1～6的数据及相关条件，分析比较像距v、像高h像随物距u的变化情况，可知当同一物体经过同一透镜成实像时，物距越小，像距就越大，同时所成的像就越大，故可以得出初步结论是：同一物体经同一凸透镜成实像时，物距越小，像距越大，像高越大．
③综合分析比较实验序号1～6中物距与像距的比值k和像高h像的数据及相关条件，可得出的初步结论是：同一凸透镜成实像时，同一物体，物距与像距的比值k越小，像高h像越大．
19、 电阻断路 0.12 右 4.9 电压表并联在滑动变阻器两端
【解析】
(1)要求滑动变阻器的滑片从左向右移动，故接左上接线柱和右下接线柱，如下图所示：
；
(2)闭合开关后，发现电流表无示数，说明电路可能断路；电压表示数为2.8V，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，而与电压表并联的电阻断路了，此时电压表串联在电路中测电源电压；
(3)图中电流表的量程为0−0.6A，分度值为0.02A，示数为0.12A；根据串联电路的分压作用，若要增大电阻两端的电压，应减小滑动变阻器的电阻，从而减小滑动变阻器分的电压，滑片P向右端移动；
(4)根据表格中的数据第一次测得，第二次测得，第三次测得，则R1的值是：；
(5)根据小亮的数据可知，电流越来越小，由欧姆定律的变形公式U=IR可知，定值电阻的电压变小，由串联电路电压的规律可得，变阻器的电压变大，故应该是电压表并联在滑动变阻器两端了。
20、电流 使电阻中的电流不相等 甲
【解析】
（1）乙装置中，右边两个5Ω的电阻并联后再与左边5Ω的电阻串联，由于干路电流大于各支路的电流，所以电阻c中的电流较大，c、d两电阻丝的阻值和通电时间相同，而通过两电阻丝的电流不同，可探究电流产生的热量与通过导体电流的关系；
（2）乙装置中盒外连接的电阻丝e与电阻丝d并联，并联分流，使得电阻中的电流不相等；
（3）电炉丝和导线串联在电路中，通过的电流相等，与甲实验的原理相同，所以可以用甲实验装置解释“电炉丝热的发红而导线却不怎么热”。
21、木块滑动的距离 让小球从同一高度自由滚下
【解析】
第一空．在该实验中我们用到了转换的方法，即将小球动能的大小转化为其对木块做功的多少来比较，即小球推动木块越远，其对木块所做的功就越多，即具有的动能就越大；反之就越少；
第二空．由于动能的大小与质量和速度有关，故想研究动能大小与质量的关系，应控制速度不变，故只需将不同质量的小球从同一高度释放，比较其推动木块所移动的距离大小即可．
22、③ 亮（大） ②
【解析】
（1）像与物关于镜面对称，所以为了让实验者所成的像落在标记物上，他应向③方向移动；
（2）标记物在A房间，为了让实验者所成的像落在标记物上，故为了使像更加清晰，房间B的亮度要比房间A亮一些；
（3）对本实验，利用地砖方便地确定像和物体的位置关系，巧妙利用生活中的物体进行实验，感受到科学就在我们身边，没有用光屏验证像的虚实，所以不能证明了平面镜所成的像是等大的虚像．

五、计算题（本大题共2小题，共13分）
23、（1）1.4×105N（2）6250J
【解析】
（1）压路机静止时对水平路面的压力：
F压＝G＝mg＝1.4×104kg×10N/kg＝1.4×105N；
（2）压路机每次下压路面的距离s＝1mm＝0.001m，
压路机每次下压路面对路面做功：
W＝Fs＝2.5×105N×0.001m＝250J；
钢轮每秒钟压路25次，总共做的功：
W′＝25W＝25×250J＝6250J。
24、（1）1500Pa；（2）0.8m；（3）沉底
【解析】
（1）在水平面上压力等于重力，即F=G=6N，A对地面的压强：p==1500Pa；
（2）容器内水的体积：V水==1.6×10-3 m3，根据V=Sh知，容器B中水的深度：h==0.8m；
（3）实心物体C分别放在A的上面，A对地面压强的变化量：Δp==3000Pa；实心物体C放在B容器的水中升高的高度为Δh，假设C完全浸没，则B中水对容器底压强的变化量：ΔpB=ρ水gΔh=ρ水g=ρ水g，由题意知ΔpA=ΔpB，即ΔpB=ρ水g=3000Pa，代入数据解得：ρC=2×103 kg/m3。
因为ρC＞ρ水，所以物体C最终沉底。
答：（1）A对地面的压强为1.5×103Pa；
（2）容器B中水的深度为0.8m；
（3）物体C在水中沉底。

六、综合能力题（本大题共3小题，共18分）
25、 1000 按桌子时，天花板光点A（或像A’）会发生偏移
【解析】
（1）过入射点用虚线作垂直于镜面的垂线即法线，根据反射角等于入射角用实线作出反射光线并用箭头表示传播方向，反射光线与天花板的交点用A点标注．如下图：

（1）过点A用虚线作镜面的垂线并延长，根据像到镜面的距离与物到镜面的距离相等，在镜面下方取点A'，使A'到镜面的距离等于A到镜面的距离．如上图：
（3）①受力面积为手与桌面接触面积0.01m1，则手对桌面的压强为p===1000Pa；
②受压桌子时，虽然桌面没有明显的形变，但观察到天花板上的光点A会发生偏移，则能证明桌面发生了微小形变．
26、变阻器 1.08×106 0.8 A 相同速度A的刹车距离更短 200 5.56
【解析】
(1)电动车中改变车速的控制器相当于实验室中的滑动变阻器，它和电动机应该串联在一起使用，从而起到调节电流的作用．
(2)知道电动机的最大容量W电=400W⋅h=0.4kW⋅h=0.4×3.6×106J=1.44×106J
电能转化为的机械能：
W机械能=W电×75%=1.44×106J×75%=1.08×106J；
由η=和Q放=mq可得：
需要汽油m= = ==0.8kg，
(3)由图可知，车速相同时，A实际刹车距离s比B的短，说明其刹车性能较好；
(4)小明骑该车以最大规定速度在水平路面匀速行驶，运动的路程是水平方向的，重力方向是竖直向下，所以在竖直方向没有通过的距离，则重力没有做功，也就是重力做的功为0；
小明和车总质量：
m=40kg+40kg=80kg，
根据图象可知总质量为80kg时的摩擦阻力f=20N，
根据表格可知最大车速v=36k/h=10m/s，
则最大功率P=fv=20N×10m/s=200W；
消耗电功率：
P电= =，
由P=UI可得：
I===5.56A．
27、内 大 2.016×107J 1050s 0.8m 3.6W
【解析】
（1）太阳能热水器主要是将太阳能转化为内能，由图丙可知，储水箱水越深，Rx的阻值越小，所以总电阻越小，根据欧姆定律可知，电流表示数越大。
（2）当集热管平均吸热功率1250W，白天阳光照射8h时集热管吸收的太阳能为：；∵热水器的效率为56%；∴水吸收到的热量
（3）水吸收的热量为：，又因为所以
（4）由图乙可知，Rx和R0串联在电路中，电源电压为24V，电流表的最大量程为0.6A，电路的总电阻为，则，由图丙可知水箱中的水深最多0.8m；此时R0的功率是。
故答案为：（1）内；大；（2）2.016×107J；（3）1050s；（4）0.8m；3.6W。
本题综合考查了电路中的相关知识，对学生的审题能力、图象分析和计算能力等要求较高，难度较大。
