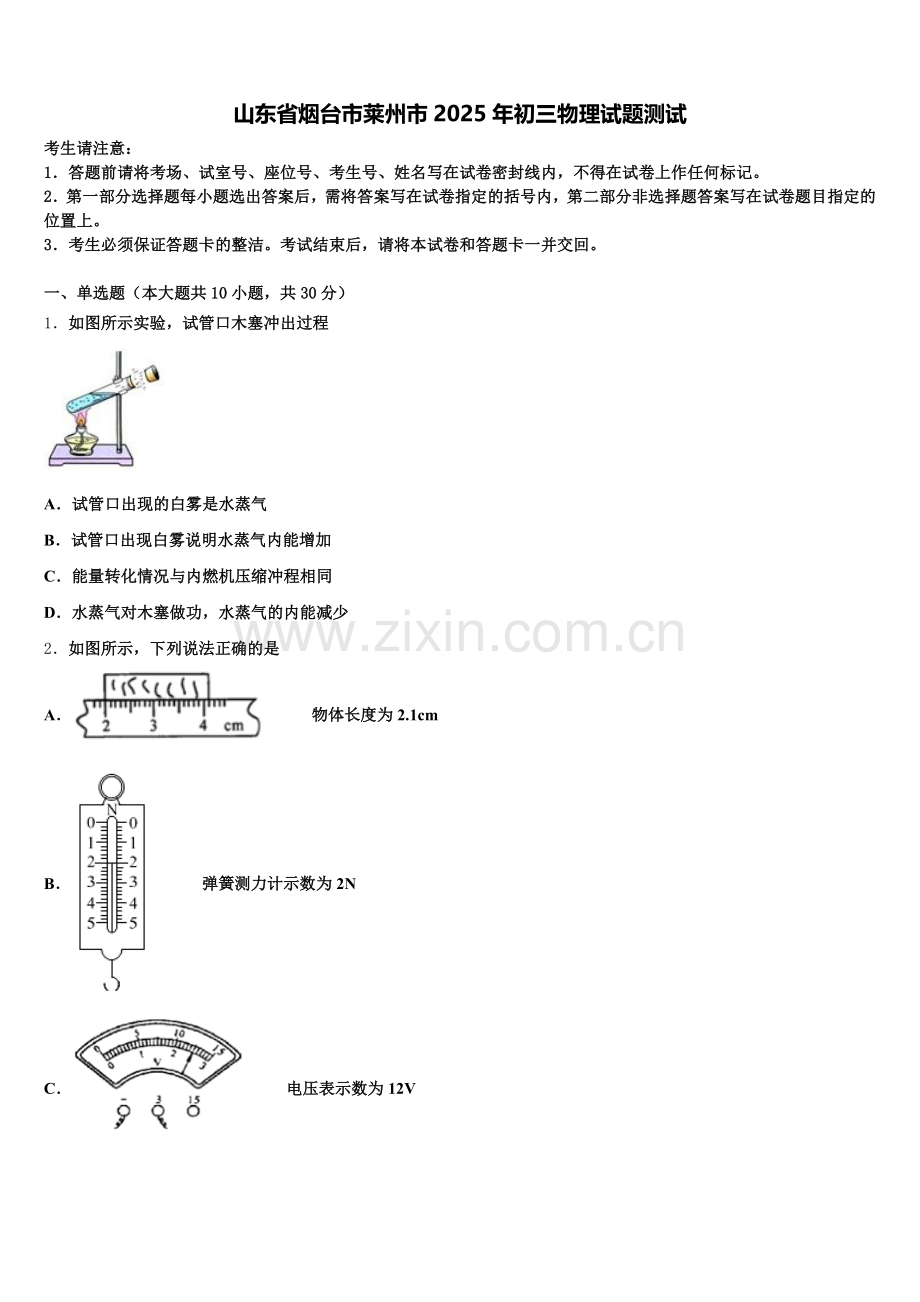

山东省烟台市莱州市2025年初三物理试题测试
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。

一、单选题（本大题共10小题，共30分）
1．如图所示实验，试管口木塞冲出过程

A．试管口出现的白雾是水蒸气
B．试管口出现白雾说明水蒸气内能增加
C．能量转化情况与内燃机压缩冲程相同
D．水蒸气对木塞做功，水蒸气的内能减少
2．如图所示，下列说法正确的是
A．物体长度为2.1cm
B． 弹簧测力计示数为2N
C．电压表示数为12V
D．温度计示数为43℃
3．如图所示，甲、乙两支完全相同的试管。分别装有等质量的不同液体。甲试管竖直放置，乙试管倾斜放置，两试管液面相平，此时甲、乙试管中的液体对试管底的压强大小关系

A．p甲＞p乙 B．p甲＝p乙
C．p甲＜p乙 D．条件不足，无法判断
4．如图所示实验或事例，不属于机械能转化为内能的是
A．水蒸气将软木塞冲出
B．搓手取暖
C．钻木取火
D．由滑梯上滑下臀部会有灼热感
5．下列各图描述的实验中，用来说明声音的传播需要介质的是
A．音叉发出的声音越响，乒乓球被弹开的越远
B．发声的音叉激起水花
C．钢尺伸出桌边的长度变短，振动时声音的音调变高
D．抽取玻璃罩内的空气，听到罩内的音乐声减小
6．以下估测符合生活实际的是
A．两个鸡蛋的重力约为10N
B．初中物理课本的长度约为26cm
C．初三学生百米跑成绩约为8s
D．家用电视机的功率约为1000W
7．中华传统文化博大精深，下列加点古诗词中有关光的现象解释错误的是
A．香炉初上日，潭水喷成虹一光的色散
B．潭清疑水浅，荷动知鱼散一光的折射
C．水月在手，弄花香满衣一光的反射
D．溪边照影行，天在清溪底﹣光的直线传播
8．甲乙两同学沿平直路面步行，他们运动的路程随时间变化的规律如图所示，下面说法中不正确的是

A．甲同学比乙同学晚出发4s
B．8s末甲乙两同学速度相等
C．4s～8s内，甲乙同学都做匀速直线运动
D．0～8s内，甲乙两同学通过的路程相等
9．在如图所示实例中，属于增大压强的是（）
A．菜刀刃磨得很锋利
B．书包带做的很宽
C．铁轨下面铺设枕木
D．滑雪板的面积较大
10．将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示，闭合开关后，发现灯L1较亮，灯L2较暗，其原因是

A．灯L1额定功率较大 B．灯L1的电阻较大
C．灯L2两端电压较大 D．通过灯L1的电流较大
二、多选题（本大题共3小题，共12分）
11．严寒冬季，我国北方哨兵脚上穿有电热靴。一只靴内加热电路如图所示，电源电压恒定，S2 为三挡旋钮开关(金属片 M 可分别拨至 a、b、c 处)，电阻丝 R1、R2 规格相同且阻值不变，b 为电阻丝R1 的中点。这只电热靴的低温挡为 12 W，则

A．开关 S2 接 c 时电热靴功率最大
B．该电热靴利用了电流的热效应
C．该电热靴的安全电压应为 220V
D．中温挡和高温挡的功率分别为 16 W、24 W
12．如甲图所示的电路中，电源电压为16V恒定不变．R0为定值电阻，R为滑动变阻器，闭合开关S后，在滑片P滑动的过程中，电压表与电流表示数的变化关系如图乙所示，根据图象信息可知，下列判断正确的是

A．R0的阻值是10Ω
B．电路的最大总功率是25.6W
C．R0的最小功率是3.2W
D．滑动变阻器的最大阻值是70Ω
13．如图所示，水平桌面上有两个完全相同的溢水杯甲和乙，杯中装满了水，将两个体积相同、材料不同的实心小球A和B分别放入溢水杯中．则下列说法错误的是：

A．小球A的质量等于小球B的质量
B．小球A受到的浮力等于小球B受到的浮力
C．甲杯对桌面的压强等于乙杯对桌面的压强
D．水对甲杯底的压强等于水对乙杯底的压强
三、填空题（本大题共5小题，共10分）
14．学校运动会百米赛跑项目中，小亮起跑后末速度为，终点冲刺时速度达到，在冲刺阶段他超越了小杰同学，领先到达终点，最终以的成绩获得第一名并打破学校记录．在超越小杰的过程中，以小杰为参照物小亮是_____的，小亮比赛过程的平均速度为___．
15．现有由同种材料制成的A、B两金属球，其中一个是实心的，它们的质量分别为128g、60g，体积分别为16cm3、12cm3 .实心球是　 ________（填“A”或“B”）球，它的密度为　 _____
16．某物理科技小组设计了汽车有害尾气排放检测电路，如甲图所示，R为气敏电阻，其阻值随有害尾气浓度β变化的曲线如图乙所示，R0为定值电阻，电源电压恒定不变．当有害尾气浓度β增大时，气敏电阻R的阻值将_____，电压表的示数将_____（选填“变大”、“变小”或“不变”），定值电阻R0作用是_____．

17．丹麦科学家________首先发现“电流周围存在磁场”。如图所示，闭合电键，小磁针将发生转动，因为力可以改变物体的________，通电螺线管A端相当于条形磁铁的_____极（选填“北”或“南”）。

18．如图所示，用两种不同规格的刻度尺测量同一支铅笔的长度，甲图中铅笔的长度是________cm，乙图中铅笔的长度是________cm.

四、计算题（本大题共3小题，共29分）
19．有一正方体的石块，密度为2.5g/cm3，边长为10cm，现用一弹簧测力计悬挂它静止在水中，其上表面刚好与水面相平。求：（g取10N/kg）石块的质量物体下表面受到水对它的压强此时弹簧测力计的示数
20．家乐牌电热水器的简化电路如图所示，A为自动温度开关，当水的温度达到设定温度时自动断开电路，低于设定温度时，自动接通电路．S是热水器的功率选择开关，可选择高、低两档加热功率，、都是发热电阻器．主要的技术指标如下表：
额定电压（V）
220
发热电阻类型
电热管
输入功率一档（W）
2200
输入功率二档（W）
1210
温度范围（?）
20-78
容积（L）
20

（1）把一箱水温度升高10℃时，水吸收的热量是多少？（C水=4.2×103J/kg·℃）
（2）当热水器在高档正常工作时，电路中的电流是多少?
（3）当热水器在低档正常工作时，电热管在5min内消耗的电能是多少?
21．2019年3月30日，四川凉山突发森林大火，导致30名扑火人员遇难的消息让我们深感震惊与悲伤。事实上，森林火灾一直是世界各国的难题。在灾难发生后，国内不少人将眼光集中到飞机灭火上，以此来更高效的扑灭森林火灾、减少人员伤亡。实际上，早在很多年前，中国就已研制出消防用直升机—AC313直升机(如图所示)，该直升机通过螺旋桨使飞机获得升力，并通过改变螺旋桨的转速来实现垂直起飞及降落，其内部采用的是先进发动机以降低油耗。AC313直升机在基本型的基础上，加装有机腹水箱和水炮系统。AC313直升机空载时质量为32t，执行灭火任务时，它机腹水箱最多可储水4t，水炮喷射距离达40米，并可实施侧向、俯仰方向的灭火。当水箱内水用完后，可釆取空中悬停吸水、地面注水两种方式补水（ρ水=1.0×103 kg/m3）。

（1）AC313直升机机腹水箱的水用完后，着陆后水平运动，轮子与地面接触的总面积约为1.6m2，求飞机对地面的压强
（2）AC313直升机在某次执行灭火任务时，蓄一定质量的水后，在地面滑行过程中，发动机牵引力的实际总功率为2840kW，飞机在地面上以36km/h的速度匀速滑行了1min，滑行过程中所受阻力为总重的0.8倍，求它所蓄水的质量
（3）在这次灭火过程中，AC313直升机升空后以500km/h的速度水平匀速飞行了0.5h，求飞机水平飞行时受到的升力
（4）在这次灭火过程中，AC313直升机蓄水后以最大巡航速度飞往火场并悬停在火场上方180m处，分次将所蓄水投下，每次投水200kg，投下的水下落过程中由于重力和空气阻力的作用，先加速运动后匀速运动，匀速运动的速度是10m/s，运动时间是16s，加速过程的平均速度是匀速运动速度的0.25倍。求一次所投的水在下落过程中重力做功的平均功率
五、作图题（本大题共2小题，共4分）
22．如图所示蜡烛通过凸透镜在光屏上成清晰像，请在大致位置画出凸透镜后，作出光线AB经凸透镜折射后射向光屏的光路图。

23．在如图所示电路中，开关S闭合后，灯泡L1和L2正常发光．请在图中的圆圈内填上合适的电表符号．

六、实验探究题（本大题共3小题，共15分）
24．在探究“滑动摩擦力的大小与哪些因素有关”的实验中。

（1）小明的三次实验情况分别如图中的甲、乙、丙所示。实验时，用弹簧测力计拉木块在水平木板（或毛巾）上做匀速直线运动，根据_____知识可知，这时滑动摩擦力的大小等于弹簧测力计的示数。
（2）小明在探究“滑动摩擦力的大小与压力的关系”时，利用图中甲、乙两组数据比较得出：“压力越大，滑动摩擦力就越大”的结论。你认为他这样对比这两组数据就得出这样的结论对吗？_____。你的理由是：_____。
（3）从图中乙、丙两组数据比较，你能得出的结论是：_____。
25．小明在“探究杠杆平衡条件”的实验中：
实验前，将杠杆中点置于支架上，杠杆处于如图甲所示的静止状态，他应把杠杆左端的平衡螺母向_____（左/右）侧调节，使杠杆在水平位置平衡；某同学用如图乙装置通过多次实验操作及数据分析出杠杆平衡的条件是：动力×动力作用点到支点的距离＝阻力×阻力作用点到支点的距离，你认为他的结论_____（选填：“可靠”或“不可靠”）；如图乙所示，杠杆在水平位置平衡，若将A、B两点下方挂的钩码同时朝远离支点O方向移动一小格，则杠杆_____（仍保持平衡/左端下沉/右端下沉）；取下A点下方所挂钩码，改用弹簧测力计在C点竖直_____（选填：“向上”或“向下”）拉杠杆，才能使杠杆在水平位置平衡，此时弹簧测力计的示数为F1，如果将弹簧测力计沿如图丙所示方向拉杠杆，使杠杆仍处于水平位置平衡，此时弹簧测力计的示数为F2，则F2_____F1（选填：“＞”“＝”或“＜”）．
26．在探究凸透镜成像规律时，如图甲所示，将A凸透镜固定在光具座上35cm刻线处，将点燃的蜡烛放置在光具座上5cm刻线处，移动光屏，使烛焰在光屏上成清晰的像，由A凸透镜成像中物距和像距的变化关系画出图像如图乙所示；接着他保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图丙所示.
请根据上述实验现象和凸透镜成像规律判断：凸透镜A的焦距是______________cm，凸透镜A的焦距________________凸透镜B的焦距（选填“大于”、“小于”或“等于”）.在甲图中，保持凸透镜不动，把蜡烛向右移动5cm，要想在光屏上再次得到清晰的像，应该把光屏向_______（选填“左”、“右”）移动一段距离，像将______（选填“变大”、“变小”或“不变”）.图丙所示的实验现象可以说明____的成像特点（选填“照相机”、“幻灯机”或“放大镜”）；若将远视眼镜放在蜡烛与凸透镜之间，光屏上原来清晰的像变模糊了，若保持凸透镜和光屏的位置不动，应使蜡烛__（选填“靠近”、“远离”）凸透镜，则又能在光屏上看到蜡烛清晰的像.
参考答案

一、单选题（本大题共10小题，共30分）
1、D
【解析】
A．试管口的“白雾”是水沸腾产生的水蒸气液化成的小水滴，故A错误；
B．水蒸气对木塞做功，内能减少，温度降低，水蒸气液化成小水滴，出现白雾，故B错误；
C．在此过程中，水蒸气的内能转化为软木塞的机械能，与热机的做功冲程能量转化相同，故C错误；
D．在软木塞被冲出试管口的过程中，水蒸气的内能转化为软木塞的机械能，所以水蒸气的内能减少，故D正确．
2、B
【解析】
A、刻度尺上1cm之间有10个小格，所以一个小格代表的长度是0.1cm＝1mm，即此刻度尺的分度值为1mm；物体左侧与2.00cm对齐，右侧与4.10cm对齐，所以物体的长度为4.10cm-2.00cm＝2.10cm，故A错误；
B、弹簧测力计上1N之间有5个小格，所以一个小格代表0.2N，即此弹簧测力计的分度值为0.2N．此时指针指在“2”处，所以弹簧测力计的示数为2N，故B正确；
C、由图可知，电压表的量程为0﹣3V，分度值为0.1V，示数为2.5V，故C错误；
D、在温度计上，10℃之间有10个小格，一个小格代表1℃，所以此温度计的分度值为1℃；温度数值向上是增大的，说明温度高于0℃，为37℃，故D错误。
3、A
【解析】
由图可知，甲容器中的液体体积要比乙容器小，因液体质量相同，所以根据ρ＝可知，甲液体的密度比乙液体密度大，即ρ甲＞ρ乙；又因为两试管中液面等高，所以由液体压强公式p＝ρgh可知，p甲＞p乙。
4、A
【解析】
A．酒精灯给试管中水加热，水蒸气内能增加，温度升高，然后水蒸气将木塞冲出，是气体对木塞做功，将内能转化为机械能，故A符合题意；
B．寒冷的冬天，人们会互相搓两只手，这样就感觉暖和，搓手取暖是克服摩擦做功，这个过程中机械能转化为内能，故B不符合题意；
C．古代人很早就掌握了取火技术，钻木取火是克服摩擦做功，这个过程中机械能转化为内能，故C不符合题意；
D．小朋友由滑梯上滑下的过程中，臀部与滑梯之间产生摩擦，这个摩擦力对人做功，使得臀部内能增大，温度升高，产生灼热感，机械能转化为内能，故D不符合题意．故答案为A．
5、D
【解析】
A、音叉发出的声音越响，乒乓球被弹开的越远，说明声音的响度和振动的幅度有关，故A错误；
B、发声的音叉激起水花，说明声音是由物体振动产生的，故B错误；
C、钢尺伸出桌边越短，振动越快，频率越高，音调越高，说明音调与振动的快慢有关，故C错误；
D、抽取玻璃罩内的空气，听到罩内的音乐声减小，进一步推论得：声音的传播需要介质，真空不能传播声音，故D正确。
6、B
【解析】
A、一斤（500g）鸡蛋可称8-10个，那么一个鸡蛋的质量约为50g,所以2个鸡蛋的质量为100g，其重力约为1N，故A错误；
B、由生活经验可知，初中物理课本的长度约为26cm，符合实际，故B正确；
C、初三学生百米跑成绩约13s左右，故C错误；
D、家用电视机的功率约为200W左右，故D错误；
7、D
【解析】
A．彩虹是由光的色散形成的，光的色散的实质是光的折射，故A正确；
B．潭底的光线由水中进入空气时，在水面上发生折射，折射角大于入射角，折射光线进入人眼，人眼会逆着折射光线的方向看去，就会觉得潭底变浅了，故B正确；
C．“掬水月在手﹣﹣手中月”是平面镜成像，是由光的反射形成的，故C正确；
D．天在清溪底是平面镜成像现象，即天为景物以水面为平面镜成像在水中，是由光的反射造成的，故D错误．
8、B
【解析】
解答此题需要先观察图像，明确横轴和纵轴所表示的物理量各是什么，然后结合选项逐一去分析．
【详解】
A、由图可知，甲同学是在4s时才开始行走，他比乙同学晚出发4s，选项A 正确；
B、甲同学从4s开始行走，到8s末行走了5m，用时4s，则甲的速度：乙同学从0s开始行走，到8s末行走了5m，用时8s，则乙的速度：选项B错误．
C、4s～8s内，甲乙的图像都是一条直线，表明他们的路程与时间成正比，都做匀速直线运动，选项C正确；
D、0s～8s内，甲乙通过的路程都是5m，则甲乙两同学通过的路程相等，选项D 正确；
故选B．
解答本题关键是要分析图像，根据图像上的信息做出选择．甲和乙在8s末，运动的路程相同，但甲所用时间比乙少，则甲运动的比乙快，即甲的速度比乙大．
9、A
【解析】
A．菜刀刃很锋利，是在压力一定时，通过减小受力面积来增大对菜的压强，符合题意。
B．书包背带做得宽一些，是在压力一定时，通过增大受力面积来减小压强，不合题意。
C．铁轨铺在枕木上，是在压力一定时，通过增大受力面积减小对路基的压强，不合题意。
D．滑雪板的面积较大，是在压力一定时，通过增大受力面积来减小压强，不合题意。
10、B
【解析】
串联电路的电流处处相等，如图两个灯泡是串联的，闭合开关后，发现灯L1较亮，灯L2较暗，说明灯泡L1的实际功率大，根据P=I2R可知，灯泡L1的电阻比L2的电阻大．
根据U=IR可知，灯泡L1两端的电压大．
根据，两个灯泡的额定电压相等，灯泡L1的电阻大，额定功率小．
故ACD错误，B正确．

二、多选题（本大题共3小题，共12分）
11、ABD
【解析】
A．两电阻丝规格相同，设R1=R2=R；由P=U2/R可知，在U一定时，R越小，电功率越大，R越大，电功率越小；由图示电路图可知，S2接a时两电阻丝串联，总电阻最大，电功率最小，电热靴处于低温档；当S2接b时，电阻丝R2与R1的右半部分接入电路，电热靴处于中温挡；当S2接c时，只有电阻丝R2接入电路，电路电阻最小，电路电功率最大，电热靴处于高温挡，故A正确
B．电热靴工作时，将电能转化成内能，利用了电流的热效应，故B正确
C．因为家庭电路电压为220V，对人体的安全电压是不高于36V，所以该电热靴的电源电压大约只有几伏（3V～6V），故C错误
D．由上面分析可知：P低=U2/2R=12W，则U2/R=24W，电热靴的高温挡：P高=U2/R=24W，电热靴的中温挡：P中=U2/(R+R/2)=2/3×U2/R=2/3×24W=16W，故D正确；
12、ABD
【解析】
D．当滑动变阻器接入电路的电阻为0时，电路为R0的简单电路，电路中的电流最大，由乙图可知，电路中的最大电流I大＝1.6A，由I＝可得，电源电压：
U＝I大R0＝1.6A×R0-----------①，
当滑动变阻器接入电路的电阻最大时，电路中的电流最小，由乙图可知，电路中的最小电流I最小＝0.2A，R两端的电压UR＝14V，则滑动变阻器的最大阻值：
R＝＝70Ω，
故D正确；
A．因串联电路中总电压等于各分电压之和，所以，电源的电压：
U＝I最小R0+UR＝0.2A×R0+14V----------------②，
因电源的电压不变，所以，
1.6A×R0＝0.2A×R0+14V，
解得：
R0＝10Ω，
故A正确；
B．电源电压：
U＝I大R0＝1.6A×10Ω＝16V；
电路的最大总功率：
P最大＝UI最大＝16V×1.6A＝25.6W，
故B正确；
C．R0的最小功率：
P0最小＝I最小2R0＝（0.2A）2×10Ω＝0.4W，
故C错误．
故选ABD．
13、AB
【解析】
由图知A漂浮，所以ρA<ρ水，B悬浮，所以ρB=ρ水，则ρA<ρB．
A. ρA<ρB，小球A和B的体积相同，由知，小球A的质量小于小球B的质量，故A错误；
B.漂浮和悬浮时，F浮=G物，由于小球A的质量小于小球B的质量，故小球A的重力小于小球B的重力，所以小球A受到的浮力小于小球B受到的浮力，故B错误；
CD.由图可知，两杯水面高度相等，根据p=ρgh知，水对甲杯底的压强等于水对乙杯底的压强；两容器相同，则底面积相同，根据知两容器底受到水的压力相等，容器重力相同，容器对桌面的压力相同，根据知甲杯对桌面的压强等于乙杯对桌面的压强，故CD正确．

三、填空题（本大题共5小题，共10分）
14、运动 8
【解析】
在超越小杰的过程中，小迪与小杰的位置发生了变化，所以当以小杰为参照物时，小迪是运动的．
百米赛跑程为100m，所用时间为：；
根据得平均速度为：
．
点睛：重点是速度公式的应用，关键是明白全程的平均速度必须用路程除以时间进行计算，千万不可用两个速度求平均数，是不正确的．
15、A 8×101
【解析】
A、B两金属球的密度分别为：
ρA===8g/cm1，
ρB===5g/cm1，
∵同种材料制成的A、B两金属球，实心金属球的密度大于空心金属球的密度，
∴A球是实心的，且密度ρ=ρA=8g/cm1=8×101kg/m1．
16、变小 变小 保护电路
【解析】
（1）由电路图可知，两电阻串联，电压表测气敏电阻两端的电压；
由图乙可知，当有害尾气浓度变大时，气敏电阻的阻值将变小，电路的总电阻变小；
由串联电路分压的特点可知，气敏电阻两端电压变小，即电压表的示数变小；
（2）当气敏电阻太小时，如果电路中没有定值电阻，电路中的电流会很大，电路会被烧毁，因此定值电阻R0作用是保护电路．
17、奥斯特 运动状态 北
【解析】
丹麦科学家奥斯特通过实验首先说明了通电导线周围存在着磁场；根据题意知道，当闭合电键时，螺线管周围出现了磁场，小磁针由于受到磁场的作用而发生转动，即力可以改变物体的运动状态；由图知道，电源的右侧是正极，左侧为负极，运用安培定则，用右手握住螺线管，四指所指的方向为电流的方向，大拇指指向螺线管的左端即N极，所以通电螺线管A端相当于条形磁铁的北极。
18、4.74.70
【解析】
解答：甲刻度尺的分度值是1cm，甲刻度尺测量铅笔的长度是：6.7cm-2.0cm＝4.7cm；乙刻度尺的分度值是1mm，乙刻度尺测量铅笔的长度是：6.67cm-2.00cm＝4.67cm；
点睛： 1、本题是关于长度测量的题目，解答本题需要知道长度测量的读数方法；2、刻度尺读数时注意分度值和物体与零刻线对齐的位置，估读到分度值的下一位；3、分度值是刻度尺上相邻最近刻线间的长度；分度值越小的刻度尺测量结果越准确．

四、计算题（本大题共3小题，共29分）
19、（1）2.5kg；（2）1000Pa；（3）15N
【解析】
（1）物体的体积V=（0.1m）3=1×10-3m3；由可得，石块的质量=2.5×103kg/m3×1×10-3m3=2.5kg；
（2）上表面刚好与水面相平，则物体的下表面距离水面的深度h=10cm=0.1m；下表面受到水的压强为=1000kg/m3×10N/kg×0.1m=1000Pa；
（3）上表面刚好与水面相平，则物体浸没在水中，即V排=V，根据公式可知：物体受到的浮力为：=1000kg/m3×10N/kg×10-3m3=10N；物体的重力=2.5kg×10N/kg=25N；则此时弹簧秤的示数=25N-10N=15N。
答：（1）石块的质量为2.5kg；
（2）物体下表面受到水对它的压强是1000Pa；
（3）此时弹簧测力计的示数为15N。
20、（1）8.4×105J；（2）10A；（3）163350J．
【解析】
(1)水的质量：
m=ρV=1.0×103kg/m3×20×10−3m3=20kg，
水吸收的热量：
Q=cm△t=4200J/(kg⋅℃)×20kg×10℃=8.4×105J，
(2)高档功率是2200W，电路中的电流：
I1===10A；
(3)R1阻值：
R1===22Ω，
与2接通是低温档，两电阻串联，由低温档功率1210W，
总电阻：
R===40Ω，
R2的阻值：
R2=R−R1=40Ω−22Ω=18Ω，
电路中电流：
I2===5.5A，
R2在5min内消耗的电能：
W=I22R2t=(5.5A)2×18Ω×5×60s=163350J.
21、 (1) 2×105Pa(2)3.5t(3)3.6×105N(4)1.5×104W
【解析】
(1)直升机空载时重力为： =32×103 kg×10N/ kg=3.2×105N，飞机对地面的压强： ；
(2)36km/h=10m/s，由 得发动机牵引力： ，匀速滑行时阻力和牵引力是平衡力，即f=0.8（m水+32t）×g=F=284×103N，解得：m水=3.5t；
(3)水平匀速飞行时升力与重力是平衡力，升力F1=（m水+32t）×g=3.6×104kg×10N/kg=3.6×105N；
(4)匀速运动的路程： =10m/s×16s=160m，加速过程所用时间：，投下的水重力做功：=200kg×10N/kg×180m=3.6×105J，重力做功的平均功率：.

五、作图题（本大题共2小题，共4分）
22、
【解析】
解答：由图可以看出,蜡烛经凸透镜成清晰的像在光屏上是倒立放大的,由凸透镜成像规律可知,此时2f>u>f,连接AA′，与主光轴的焦点即为凸透镜的中心，然后即可确定凸透镜的位置；光屏上蜡烛的像是实像，是由实际光线会聚而成的。来自烛焰尖部的光经透镜折射后会聚在光屏上组成烛焰尖部的像，所以，将入射光线与像中的烛焰尖部连接起来即可得到折射光线，如图所示：

点睛：由图可以看出，蜡烛经凸透镜成清晰的像在光屏上是倒立放大的，由凸透镜成像规律可知，此时2f>u>f，然后即可确定凸透镜的大体位置，再根据通过凸透镜光心的光线传播方向不改变可确定凸透镜的具体位置，再根据光屏上成的是实像，将入射光线分别与像中的烛焰尖部连接起来即可得到相应的折射光线．
23、
【解析】
试题分析：要确定圆圈中的电表符号，首先要弄清电压表和电流表的正确使用方法：
电流表要串联在电路中使用，而电压表要与被测用电器并联；
首先判断图中各圆圈的位置，以及和用电器的连接方式，再结合仪表的使用方法进行分析．
解：圆圈1在干路中，与电源串联，因此为电流表；
圆圈2与灯L1并联，因此是电压表；
而圆圈3与L2串联在同一支路中，因此为电流表，答图如下：

【点评】本题考查了电流表和电压表的使用方法．解题的关键是明白电压表是并联使用，电流表是串联使用．

六、实验探究题（本大题共3小题，共15分）
24、二力平衡 不对 没有控制接触面的粗糙程度相同 接触面的粗糙程度相同时，压力越大，滑动摩擦力越大
【解析】
（1）用弹簧测力计匀速拉动木块时，木块做匀速直线运动受到的力是平衡力，由二力平衡知道，此时摩擦力的大小等于弹簧测力计对木块拉力的大小；
（2）甲乙两图压力大小和接触面的粗糙程度都不相同，因此无法研究摩擦力大小和压力大小的关系；要研究摩擦力和压力大小的关系，必须控制接触面的粗糙程度相同，把乙图中的毛巾面换成木板面；
（3）乙、丙两图实验中木块对接触面的粗糙程度不变，乙图中压力大，所以研究的是摩擦力大小与压力大小的关系，能够得出在接触面的粗糙程度一定时，压力越大，摩擦力越大的结论。
25、右 不可靠 左端下沉 向上 >
【解析】
（1）杠杆左端低右端高，说明杠杆的重心在支点左侧，调节平衡螺母应使杠杆重心右移；
（2）杠杆的平衡条件是：F1L1=F2L2；力臂是指支点到力的作用线的距离；
（3）设一个钩码重为G，杠杆一个小格是L，根据杠杆平衡条件判断是否平衡；
（4）根据杠杆的平衡条件分析即可解答；
【详解】
(1)杠杆左端下沉，为了使它在水平位置平衡，应将杠杆两端的平衡螺母向右调节；
(2)他的结论不可靠；
杠杆在水平位置平衡，并且动力和阻力垂直作用在杠杆上，此时动力臂和阻力臂都在杠杆上，“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”成立；当动力和阻力不垂直作用在杠杆上，动力臂和阻力臂小于支点和作用点之间的距离，“动力×支点到动力作用点的距离=阻力×支点到阻力作用点的距离”不成立；
(3)若A. B两点的钩码同时向远离支点的方向移动一个格，则左侧3G×3L=9GL，右侧2G×4L=8GL，因为9GL>8GL杠杆不能平衡，左侧下沉；
(4)取下A点下方所挂钩码，改用弹簧测力计在C点竖直拉，由于支点在一侧，因此向下拉杠杆，才能使杠杆在水平位置平衡，将弹簧测力计斜向右拉,阻力和阻力臂不变,拉力的力臂变短,根据杠杆平衡条件可知,杠杆在水平位时平衡时,拉力变大,所以,F2>F1．
26、 10 小于 右 变大 幻灯机 靠近
【解析】（1）根据图乙可知，当u＝v＝20cm时，蜡烛成等大的实像，这时u＝v＝2f，所以f＝10cm，即凸透镜A的焦距是10cm。设凸透镜B的 焦距为fB，由图丙知fB＜30cm＜2fB,所以15cm＜fB＜30cm，所以凸透镜A的焦距小于凸透镜B的焦距。（2）原来蜡烛距离凸透镜30cm，蜡烛右移5cm后，物距变为25cm，根据凸透镜成像特点，物距变小，像距变大，所以光屏应向右移动，像距比原来更大，所以像将变大；（3）图丙所示实验中，蜡烛通过凸透镜成放大倒立的实像，与幻灯机的工作原理一致；把远视眼镜放在蜡烛与凸透镜之间，远视眼镜相当于一个放大镜，所以通过透镜B成像的是蜡烛的放大的虚像，像的位置在蜡烛的左侧，要想还在原来的装置上成像，需要蜡烛靠近透镜，使其通过远视眼镜所成的放大虚像在原来蜡烛的位置上。
点睛：本题考查凸透镜成像规律的实验探究。（1）①要解决此题，根据凸透镜成像的规律之一．物距等于二倍焦距成倒立等大实像．然后通过图象分析出该凸透镜的焦距．②根据物距和凸透镜的焦距关系，求出两个凸透镜的焦距，比较焦距大小．（2）根据物近像远像变大规律解答.（3）根据凸透镜成像的三种情况和应用及光路可逆来解答此题。
