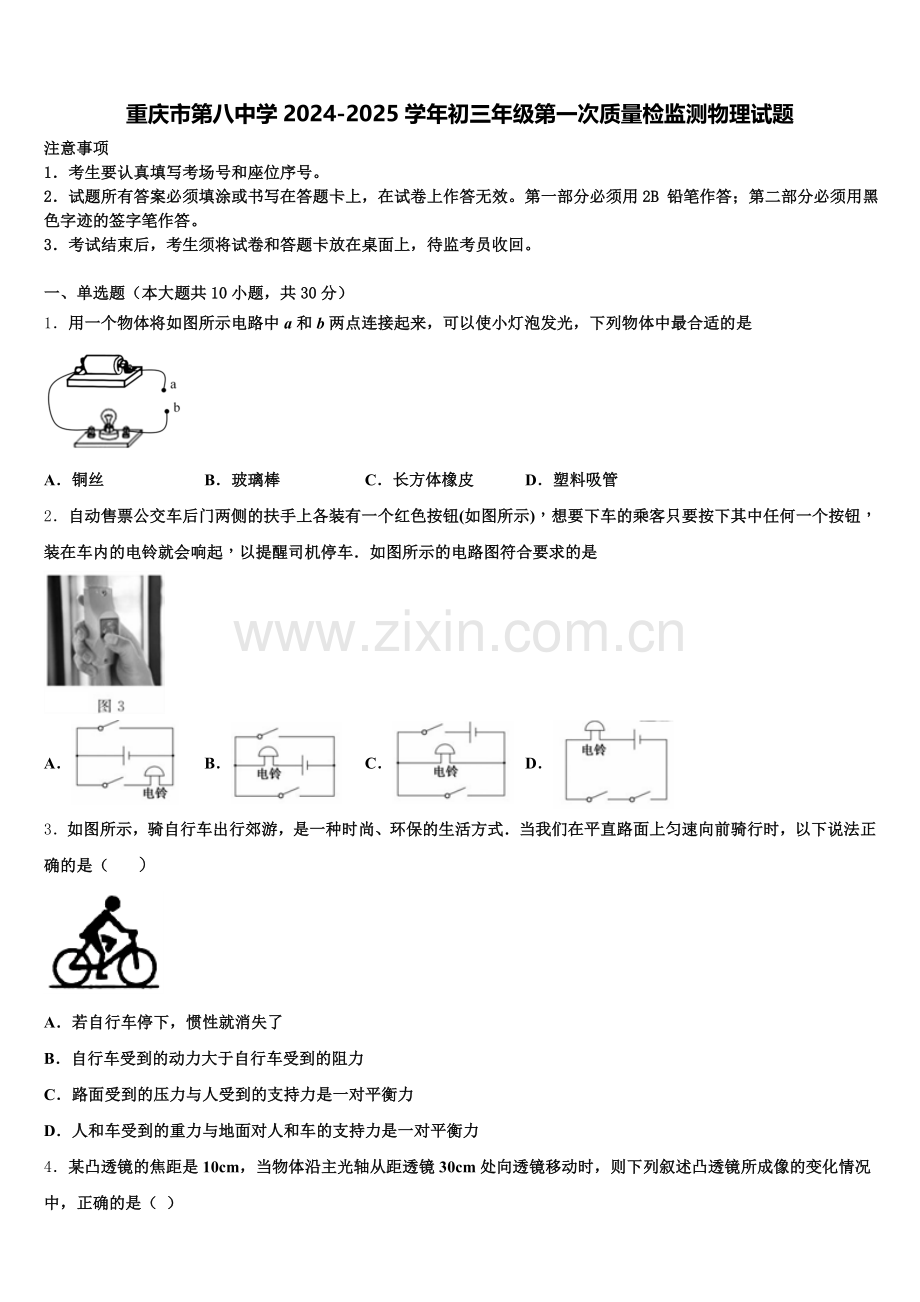

重庆市第八中学2024-2025学年初三年级第一次质量检监测物理试题
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。

一、单选题（本大题共10小题，共30分）
1．用一个物体将如图所示电路中a和b两点连接起来，可以使小灯泡发光，下列物体中最合适的是

A．铜丝 B．玻璃棒 C．长方体橡皮 D．塑料吸管
2．自动售票公交车后门两侧的扶手上各装有一个红色按钮(如图所示)，想要下车的乘客只要按下其中任何一个按钮，装在车内的电铃就会响起，以提醒司机停车．如图所示的电路图符合要求的是

A． B． C． D．
3．如图所示，骑自行车出行郊游，是一种时尚、环保的生活方式．当我们在平直路面上匀速向前骑行时，以下说法正确的是（ ）

A．若自行车停下，惯性就消失了
B．自行车受到的动力大于自行车受到的阻力
C．路面受到的压力与人受到的支持力是一对平衡力
D．人和车受到的重力与地面对人和车的支持力是一对平衡力

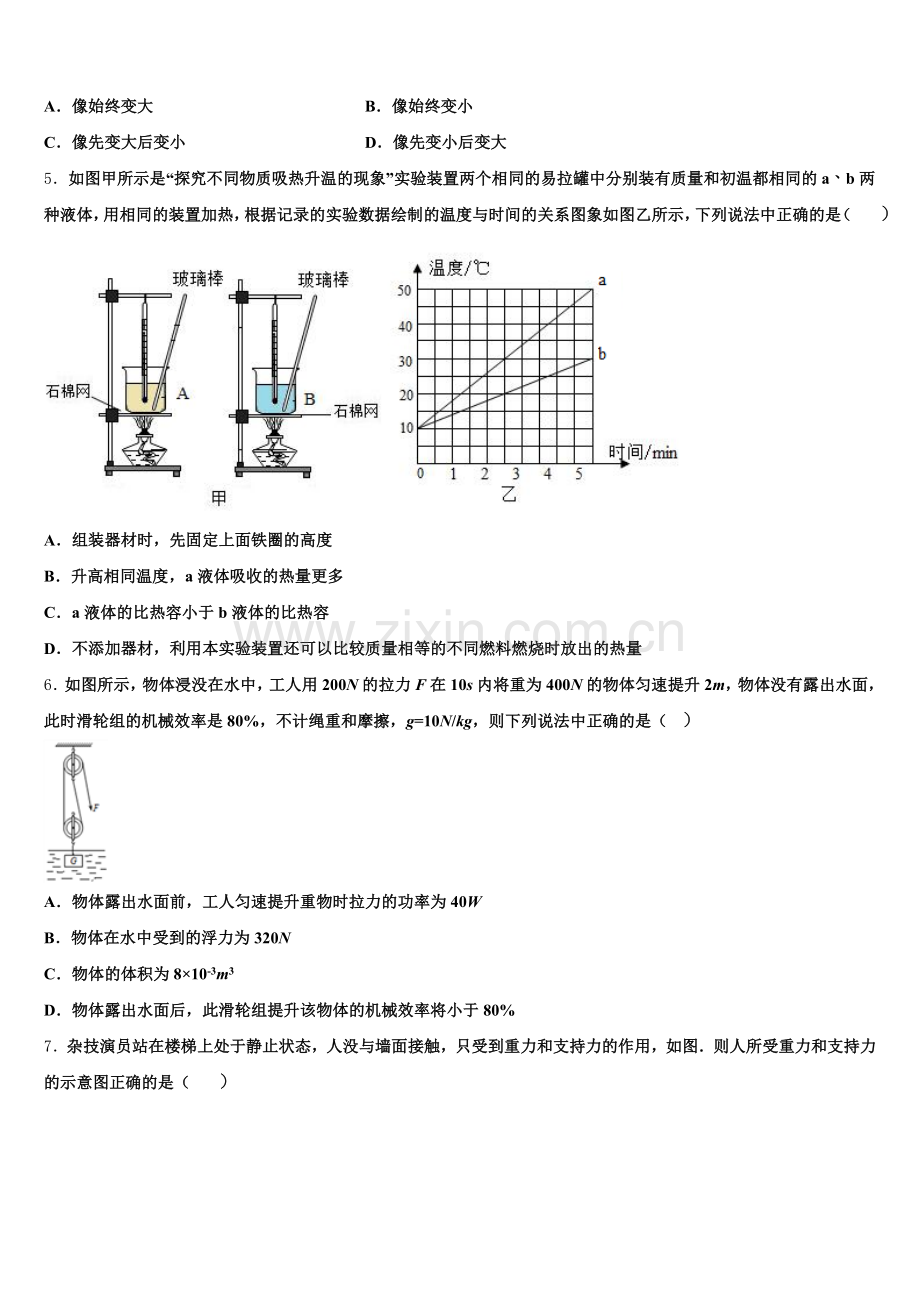

4．某凸透镜的焦距是10cm，当物体沿主光轴从距透镜30cm处向透镜移动时，则下列叙述凸透镜所成像的变化情况中，正确的是（ ）
A．像始终变大 B．像始终变小
C．像先变大后变小 D．像先变小后变大
5．如图甲所示是“探究不同物质吸热升温的现象”实验装置两个相同的易拉罐中分别装有质量和初温都相同的a、b两种液体，用相同的装置加热，根据记录的实验数据绘制的温度与时间的关系图象如图乙所示，下列说法中正确的是（ ）

A．组装器材时，先固定上面铁圈的高度
B．升高相同温度，a液体吸收的热量更多
C．a液体的比热容小于b液体的比热容
D．不添加器材，利用本实验装置还可以比较质量相等的不同燃料燃烧时放出的热量
6．如图所示，物体浸没在水中，工人用200N的拉力F在10s内将重为400N的物体匀速提升2m，物体没有露出水面，此时滑轮组的机械效率是80%，不计绳重和摩擦，g=10N/kg，则下列说法中正确的是（ ）

A．物体露出水面前，工人匀速提升重物时拉力的功率为40W
B．物体在水中受到的浮力为320N
C．物体的体积为8×10-3m3
D．物体露出水面后，此滑轮组提升该物体的机械效率将小于80%
7．杂技演员站在楼梯上处于静止状态，人没与墙面接触，只受到重力和支持力的作用，如图．则人所受重力和支持力的示意图正确的是（ ）
A． B． C． D．
8． “五•一”节期间，在南山公园平静的湖水中，小红看到了“鸟在水中飞，鱼在云中游”的美丽画面，她所观察到的“飞鸟”和“游鱼”（　　）
A．都是折射而成的像 B．分别是反射和折射而成的像
C．都是反射而成的像 D．分别是折射和反射而成的像
9．如图所示为科研人员研制的“发电鞋”，鞋的内部安装了磁铁和线圈，当人体带动磁铁运动时，磁铁产生的磁场通过线圈，从而产生感应电流．当人以5km/h的速度行走时，其发电的功率约为0.4W．下列说法正确的是（ ）

A．发电鞋工作时将电能转化为机械能
B．发电鞋是利用电磁感应原理工作的
C．发电鞋是利用电流磁效应原理工作的
D．在人以5km/h的速度行走1h的过程中，发电鞋可以产生约0.4J的电能
10．以下单色光中，属于三原色光之一的是
A．蓝光 B．橙光 C．黄光 D．紫光
二、多选题（本大题共3小题，共12分）
11．有甲、乙两个溢水杯，分别盛满甲乙两种液体．将一不吸水的小球轻轻放入甲溢水杯中，小球下沉到杯底，溢出甲液体的质量是40g；将小球从甲溢水杯中取出擦干，轻轻放入乙溢水杯中，小球漂浮且有的体积露出液面溢出液体乙的质量是50g，已知ρ甲＝0.8×103kg/m3，下列计算正确的是
A．小球的质量是40g
B．小球的体积是50cm3
C．液体乙的密度是1.1×103g/m3
D．小球的密度是0.9×103kg/m3
12．下列做法中，不符合安全用电要求的是（　　）
A．使用测电笔时，手要接触笔尖金属体
B．发现有人触电时，立即用手把人拉开
C．在电线上晾晒湿的衣服
D．电灯的开关装在火线上
13．如图所示的电路中，电源电压不变。闭合开关后，当滑片P在某一端点时，电流表示数为0.3A，小灯泡消耗的功率为0.9W；当滑片P移至中点时，电压表示数变化了2V，此时小灯泡恰好正常发光，且消耗的功率为2W，则下列说法不正确的是

A．电源电压为8V
B．小灯泡正常发光时的电阻为10Ω
C．滑动变阻器的最大阻值为20Ω
D．滑片P在最右端时，滑动变阻器消耗的功率为3.2W
三、填空题（本大题共5小题，共10分）
14．如图甲所示,在水平地面上放着一质量为0.9 kg（材质均匀、实心）的长方体．( 取g = 10N/kg)

（1）若给该长方体施加一竖直向上大小为6N的拉力后，长方体所受合力为____N．
（2）如果用如图乙所示滑轮组将该长方体在4s内匀速提升6m，所用拉力为6N，则拉力的功率为_____W，滑轮组的机械效率为_______．
15．如图所示的“无人机”具有4个旋翼，每个旋翼均由一个相同规格的电动机带动，每个电动机额定功率为30W，额定电压为15V，单个电动机正常工作时，通过的电流为________A，若电动机线圈的电阻为2Ω，则单个电动机正常工作时的输出功率是_______W；该无人机所需的能量是由一块电压为15V，容量为5000mA·h的电池提供，则该电池充满电后能够提供的电能是________J。

16．如图所示，重力不计的杠杆OAB，可绕O点在竖直平面内转动．重为100N的物体挂在OA的中点处．已知OA＝40cm，AB＝30cm，OA垂直于AB，杠杆与转动轴间的摩擦忽略不计．要使杠杆平衡，且OA段处于水平位置，那么作用于B端的最小力的力臂等于_____cm，最小力的大小等于_____N．

17．九年级中考体考项目中有一项是扔实心球．实心球离开手后仍能继续向前运动是因为它具有_____，实心球最终要掉回地面是因为受到_____力的作用，当实心球停在地面上时受到的合力为_____．
18．2016年我国两名宇航员景海鹏和陈冬在天宫2号太空实验室度过了1个月，打破了中国执行太空任务的最长记录．
2016年10月17日7时30分，中国在酒泉卫星发射中心使用长征二号FY11运载火箭成功将神舟十一号载人飞船送入太空．火箭在加速升空的过程中，动能______，机械能______．（选填“变大”“变小”或“不变”）神舟十一号入轨后，经历5次变轨，到达与天宫二号相同的393公里高的轨道做圆周运动（曲线运动），此时神舟十一号受力______（选填“平衡”或不平衡）．航天员在工作之余，还当起了“菜农”，种起了生菜．种子发芽后，需给生菜提供光照．白色灯光由红、绿和______三种颜色光混合而成．天宫二号有一种神奇的“八卦炉”，如图所示，最大功率不到200W，却可将炉膛加热到1000℃，若炉子正常工作30s，消耗的电能不超过______J；若炉子将熔点为660℃的铝加热至800℃，能正确反映温度变化过程的图象的是下图中的______（选填“甲”或“乙”）．“八卦炉”的总质量是20kg，在地球表面将它平放在水平地面上时与地面接触面积为0.2m2，此时炉子对地面的压强是______Pa．若卫星工作电路板中有两个电阻R1=10Ω、R2=15Ω，它们串联后接入10V的电路中，则相同时间内产生的热量之比Q1：Q2=______，R1消耗的电功率P1=______W．此时R1两端的电压对人体来说______（选填“属于”或“不属于”）安全电压．
四、计算题（本大题共3小题，共29分）
19．如图甲所示，电源电压为6V保持不变，灯泡L标有“6V 6W”字样，滑动变阻器R的最大阻值为10Ω，灯泡的电流跟其两端电压关系如图乙所示。求：
灯泡L正常发光时的电阻；当S1、S2闭合，滑片P位于变阻器的最左端时电流表的示数；当S1闭合S2断开，电流表示数为0.8A时，变阻器在5min内消耗的电能。
20．学校兴趣小组的同学自制了一台电烘箱，电烘箱的技术参数及设计的简化电路图如下，R1和R2均为电热丝且电阻值恒定．求：

额定电压
220 V

正常工作电流
高温档
5A
低温档
2A
（1）电烘箱在高温档正常工作时每分钟产生的热量．电热丝R1的阻值．电烘箱在低温档正常工作时，R2的功率．
21．已知铝的密度为2.7×101kg/m1，小明的父亲外出时买了一个用铝材料制造的艺术品球，用天平测得球的质量是594g，体积为100cm1．请你帮助完成下列问题：判断此球是否为实心的．若是空心的，则空心部分的体积为多少cm1？若在空心部分注满水，则注入水的质量为多少？
五、作图题（本大题共2小题，共4分）
22．如图所示，O为杠杆OA的支点，请画出杠杆的动力臂及所受阻力．

23．如图所示，O为支点，请画出重物A受到的重力示意图及拉力F的力臂.

六、实验探究题（本大题共3小题，共15分）
24．甲、乙两位同学对“雨滴的下落速度是否跟雨滴的大小有关”持有不同的意见，于是他们对此展开研究。他们从网上查到，雨滴在下落过程中接近地面时受到的空气阻力与雨滴的横截面积S成正比，与雨滴下落速度v的平方成正比，即f=kS （其中k为比例系数，是个定值），雨滴接近地面时可看做匀速直线运动。把雨滴看做球形，其半径为r，密度为ρ，球的体积为V=
（1）半径为 r 的雨滴重力为________。
（2）在接近地面时，大雨滴的下落速度 ________（选填“大于”“等于”“小于”）小雨滴的下落速度。
25．我国的高铁技术已经达到世界先进水平，行驶中的列车相当平稳，以至于坐在车厢中的乘客如果不看窗外，都感受不到列车在高速行驶，相对于乘客而言，车厢是____的，当列车在水平铁路上匀速行驶，列车受到的阻力______（选填“大于”、“等于”或“小于”）列车的牵 引力。
26．（1）图1中刻度尺的分度值是______cm，被测物体的长度为______ cm；

（2）图2中石块的质量是______ kg；
（3）图3中是利用弹簧测力计测量物体重力实验情景，物体在弹簧测力计下保持静止．此时弹簧测力计受到物体拉力是______N，根据____________原理便可以知道物体重力大小．
（4）图4中是______表（选填“电流”、“电压”的示数，该读数为______；
参考答案

一、单选题（本大题共10小题，共30分）
1、A
【解析】
根据导体和绝缘体的定义进行判断，在a、b间接入导体，小灯泡发光，接入绝缘体小灯泡不发光．常见的导体包括：人体、大地、各种金属、酸碱盐的溶液等．题中四个选项中，只有铜丝是导体，其余是绝缘体，所以要使电路中a和b两点连接起来，小灯泡能够发光，在a、b间应接入铜丝．故A正确．
2、B
【解析】
按下任何一个下车按钮时电铃都会发声，说明两个开关并联共同控制电铃．
A．图中上面开关闭合后，会造成电源短路，故A不符合题意．
B．图中两个开关并联后共同控制电铃，即任何一个开关闭合后，电铃都会响起，故B符合题意．
C．图中两个开关若同时闭合，会造成电源短路，故C不符合题意．
D．两个开关串联，即两个开关必须同时闭合电铃才能发声，故D不符合题意．
答案为B．
3、D
【解析】
A．惯性是物体的属性，一切物体都有惯性，惯性与运动状态无关，所以，当自行车静止时，依然具有惯性，故A错误；
B．由于在平直路面上匀速向前，所以，自行车受到的动力与自行车受到的阻力是一对平衡力，大小相等，故B错误；
C．路面受到的压力与人受到的支持力没有作用在同一个物体上，不是一对平衡力，故C错误；
D．把人和车看做一个整体，人和车受到的重力与地面对人和车的支持力符合二力平衡的四个条件，是一对平衡力，故D正确．
本题考查的是对惯性的认识及二力平衡条件的应用，属于基础题，难度不大．
4、C
【解析】
因为凸透镜的焦距是10cm，当物体在30cm处时，成像在一倍焦距和二倍焦距之间，成倒立、缩小的实像，当物体向透镜移动时，物近像远像变大，像始终变大的，当物体越过10cm的焦点时，成正立、放大、虚像，物体靠近凸透镜时，像逐渐变小，正确选项C．
5、C
【解析】
A、要用酒精灯的外焰加热，为确保组装器材一次到位，应按从下往上的顺序调节，故A错误；B、由乙图知，升高相同温度，b加热时间长， 说明b液体吸收的热量更多，故B错误；C、由乙图知，加热相同时间时，b液体升高的温度少，说明b液体的吸热能力强，即比热容大，故C正确；D、比较质量相等的不同燃料燃烧时放出的热量，吸热液体应为同一种类且质量相同，根据△t＝，通过温度的变化反应吸热多少，故D错误．故选C．
6、C
【解析】
A．由图知，n=2，拉力端移动的距离：s=2h=2×2m=4m，拉力端移动的速度：v=s/t=4m/10s=0.4m/s，拉力的功率：P=Fv=200N×0.4m/s=80W，故A错；
B．滑轮组的机械效率：η=W有用/W总=(G−F浮)h/Fs=(G−F浮)h/F×2h=G−F浮/2F=400N−F浮/2×200N=80%，解得：F浮 =80N，故B错；
C．由F浮 =ρ水 V排 g得物体的体积：V=V排 =F浮/ρ水g=80N/1×103kg/m3×10N/kg=8×10-3 m3 ，故C正确；
D．物体露出水面后，没有了浮力，相当于增加了提升物体的重，增大了有用功，不计绳重和摩擦，额外功不变，有用功和总功的比值变大，此滑轮组提升该物体的机械效率将大于80%，故D错。
7、B
【解析】
杂技演员站在楼梯上处于静止状态，受到平衡力的作用，所受重力和支持力是一对平衡力，大小相等、方向相反、作用在同一直线上，重力的方向竖直向下，所以支持力的方向竖直向上，故B正确，选项ACD错误，故答案为B．
8、B
【解析】
看到的水中的鸟是空中的鸟以水面为反射面在水中形成的虚像，由于它是反射光线的反向延长线会聚而成的，所以是虚像．看到的鱼是由水中的鱼发出的光线由水中进入空气中发生折射形成的，是鱼的虚像，由于它是折射光线的反向延长线会聚而成的，所以是虚像．故选B.
9、B
【解析】
A．发电鞋工作时将机械能转化为电能，故A错；
BC．发电鞋的原理是电磁感应现象，故B正确，C错；
D．发电鞋1h内产生的电能为：
W=Pt=0.4W×3600s=1440J，
故D错；
故选B。
10、A
【解析】
用放大镜观察彩色电视画面，可以发现是由红、绿、蓝三种色光混合而成的，因此红、绿、蓝被称为色光的三原色．故选A.
彩色电视机荧屏上呈现各种颜色是由红绿蓝三色色光合成的，红、绿、蓝三种色光叫色光的三原色．

二、多选题（本大题共3小题，共12分）
11、BC
【解析】
A．由题意知小球放入乙液体中处于漂浮状态，则由漂浮条件和阿基米德原理可得：F浮乙＝G球＝G排′，故小球的质量m球＝m排′＝50g；故A错误；
B．由题知，在甲中小球下沉，小球的体积就等于排开甲液体的体积，由ρ＝可得：V球＝V排甲＝＝＝50cm3；故B正确；
C．因为小球在乙中漂浮，所以F浮＝G球，根据阿基米德原理则有：F浮＝m排g＝ρ乙g（1﹣）V球＝ρ乙gV球；且G球＝m球g；所以，ρ乙gV球＝m球g；则：ρ乙＝＝＝1.1g/cm3＝1.1×103g/m3，故C正确；
D．小球的密度：ρ球＝＝＝1g/cm3＝1×103kg/m3，故D错误．
12、ABC
【解析】
A．使用测电笔时，手接触笔尾金属体，笔尖金属体接触电线，手不能接触笔尖金属体，否则会触电，故A错误。
B．遇到有人触电时，直接用手将人拉开，人体也会发生触电。故B错误
C．在电线上搭晾衣服是非常危险的，导线的绝缘外皮一旦老化，人接触不干燥的衣服就会很容易触电，故C错误。
D．控制家用电器的开关应安装在火线上，这样，断开开关时，用电器不带电，故D正确。
13、ABD
【解析】
由电路图可知，灯泡、滑动变阻器串联，电压表测灯泡两端的电压，电流表测电路中的电流。
闭合开关后，当滑片P在某一端点时，灯泡两端的电压UL= =3V；
当滑片P移至中点时，由于灯泡功率由0.9W变为2W，即灯泡两端的电压变大，则电路中的电流变大，所以滑动变阻器连入电路的电阻变小；则此时电灯泡两端的电压UL′=UL+2V=3V+2V=5V；由于灯泡正常发光，灯泡正常发光时的电阻：RL= =12.5Ω，故B错误，符合题意；
当滑片P在某一端点时，滑动变阻器全部连入电路，电源电压U=UL+IR=3V+0.3A×R…①
当滑片P移至中点时，电路中的电流I′==0.4A，电源电压U=I′（RL+R）=0.4A×（12.5Ω+R）…②，由①②可得：R=20Ω，U=9V，故C正确，不符合题意；A错误，符合题意；
当滑片P在最右端时，滑动变阻器全部连入电路，滑动变阻器消耗的功率P=I2R=（0.3A）2×20Ω=1.8W，故D错误，符合题意。

三、填空题（本大题共5小题，共10分）
14、0 18 75%
【解析】
（1）长方体的重力G=mg=0.9kg×10N/kg=9N，由于拉力F＜G，长方体处于静止状态，受到的力是平衡力，受到的合力为零；
（2）滑轮组的动滑轮绕2段绳，拉力移动的距离s=2h=2×6m=12m，
拉力做的功W总=Fs=6N×12m=72J，
拉力做功的功率：P==18W，
有用功W有=Gh=9N×6m=54J，
机械效率η==75%．
15、2 22 2.7×105
【解析】
通过的电流为 。单个电动机正常工作时的输出功率 。能够提供的电能为W=UIt=15V×5A×3600s=2.7×105J。
16、50cm 40N
【解析】
在使用杠杆时，最省力的力臂为最大力臂，而最大力臂为力的作用点到支点的连线作为力臂时力臂最大，此时力最小，由图可得OB为力臂时力臂最大，由数学中的勾股定理可得OB=50cm，根据杠杆的平衡原理计算出最小力为40N．
17、惯性 重 零
【解析】
（1）惯性是物体保持运动状态不变的性质，掷出的实心球，正是因为具有惯性，还能继续向前运动；
（2）在空中飞行的实心球受到重力的作用，而重力的方向竖直向下，重力会不断改变实心球的运动状态，所以实心球最终落到地面．
（3）当实心球停在地面上时，处于静止状态，静止状态是一种平衡状态，受到平衡力的作用，即合力为零．
18、变大 变大 不平衡 蓝 6000 甲 1000 2:3 1.6 属于
【解析】
（1）火箭加速升空的过程，火箭的速度增大，动能增大，高度增大，重力势能增大，因此火箭的机械能增大；
（2）静止或匀速直线运动是平衡状态，所以神舟十一号做曲线运动，不是平衡状态，此时神舟十一号受力不平衡；由于光的三原色是红、绿、蓝，所以白色灯光由红、绿和蓝三种颜色光混合而成．
（3）由题可知，炉子正常工作30s，消耗的能量为：W=Pt=200W×30s=6000J；
铝是晶体，晶体在熔化时温度不变，因此正确反映温度变化过程的图象是甲图；
炉对地面的压力：F=G=mg=20kg×10N/kg=200N；
炉对地面的压强：．
（4）它们串联在电路中，在相同时间内产生热量之比：；
此时电路的电流：；R1消耗的电功率：P1=I2R1=（0.4A）2×10Ω=1.6W；由于总电压是10V，所以R1两端的电压一定小于10V，此时R1两端的电压对人体来说是安全的．
故答案为（1）变大；变大；（2）不平衡；蓝；（3）6000；甲；1000；（4）2：3；1.6；属于．

四、计算题（本大题共3小题，共29分）
19、（1）6Ω；（2）1.6A；（3）720J。
【解析】
（1）根据P＝可得，灯泡L正常发光时的电阻；RL＝；
（2）当S1、S2闭合、滑片滑至最左端时，L、R并联，电流表测干路电流，根据并联电路电压的规律，此时UR＝UL＝6V，由图乙知，灯的电流为IL＝1A，
故通过R的电流：IR＝ ＝ ＝0.6A；
根据并联电路电流的规律，则电流表示数：I＝IL+IR＝1A+0.6A＝1.6A；
（3）当S1合、S2开时，L与变阻器滑片以左电阻丝串联，电流表测电路的电流，由乙图可知，当I′＝0.8A时，灯的实际电压：UL′＝3V，
根据串联电路电压的规律，则UR′＝U﹣UL′＝6V﹣3V＝3V，
则变阻器在5min内消耗的电能：
WR＝UR′I′t＝3V×0.8A×（5×60s）＝720J。
答：（1）灯泡L正常发光时的电阻为6Ω；
（2）当S1、S2闭合，滑片P位于变阻器的最左端时电流表的示数为1.6A；
（3）当S1闭合S2断开，电流表示数为0.8A时，变阻器在5min内消耗的电能为720J。
20、（1）66000J（2）44Ω（3）264W
【解析】
由电路图知道，当S1 和S2 均闭合时，R2短路，电路中只有R1，设电路的功率为P1；当只闭合S1 时，R1与R2串联，根据电阻的串联，电路的总电阻R=R1 +R2；由知道，P1＞P2 ，所以，P1为高温档电功率，P2 为低温档电功率；
（1）由表格中数据知道，高温档电路的电流I1 =5A，电压为U=220V，所以，电烘箱在高温档正常工作时，每分钟可产生的热量是：Q=W=UI1t=220V×5A×60s=6.6×104 J；
（2）由表格中数据知道，高温档电路的电流是I1 =5A，电压是U=220V，由欧姆定律知道，电热丝R1的阻值是：；
（3）由表格中数据知道，电烘箱在低温档时正常工作时的电流I2 =2A，由欧姆定律知道，电路的总电阻是： =110Ω，
由串联电阻的规律知道，R2 =R-R1 =110Ω-44Ω=66Ω，
所以，R2 的功率是：P2 =I2 2 ×R2 =（2A）2 ×66Ω=264W．
21、（1）此球是空心的．
（2）空心部分的体积为80cm1．
（1）在空心部分注满水，则注入水的质量为80g．
【解析】
分析：（1）根据密度公式变形V=求出此时铝球的实心体积，再与铝球的实际体积（100cm1）相比较，如果相等，则是实心的，如果实心体积小于实际体积，则是空心的．用铝球的实际体积减去实心部分的体积就是空心部分的体积；
（2）根据求得的空心部分体积即为注满水的体积，再利用m=ρV即可求出空心部分水的质量．
解答：解：（1）V实心===220cm1＜100cm1，
∵V实心＜V实际，∴此球是空心的．
答：此球是空心的．
（2）V空心=V实际-V实心=100cm1-220cm1=80cm1．
答：空心部分的体积为80cm1．
（1）V空心=V水=80cm1，
m水=ρ水V水=1g/cm1×80cm1=80g．
答：在空心部分注满水，则注入水的质量为80g．

五、作图题（本大题共2小题，共4分）
22、
【解析】
由图知F为动力，过支点O做动力F的垂线段，即为动力臂L1.，重物对杠杆的竖直向下的拉力为阻力，作用点在杠杆上，方向竖直向下。如图所示：

23、略
【解析】
重物的重心在物体的几何重心，重力的方向是竖直向下的，从作用点起沿竖直向下的方向，画一条带箭头的线段，O点是杠杆的支点，从支点向拉力F作用线作垂线段，即是拉力F的力臂L，如图：

六、实验探究题（本大题共3小题，共15分）
24、4ρgπr3/3 大于
【解析】
（1）雨滴的体积： ，其质量： ，故重力： ；
（2）雨滴接近地面时可看做匀速直线运动，故f=G，因为 ，，所以得到： ，化简得， ，又因为k、ρ、g均为定值，所以r越大，速度越大，即在接近地面时，大雨滴的下落速度大于小雨滴的下落速度。
25、静止 等于
【解析】
坐在行驶的高铁中的人，以乘客为参照物，车厢与人之间的位置没有发生变化，所以车厢是静止的；列车在水平铁路上匀速行驶，受平衡力的作用，故阻力等于牵引力。
26、0.1 2.66-2.69均可 0.222 2.4 二力平衡 电压 9
【解析】
读图可知，
(1)刻度尺上1cm之间有10个小格，所以一个小格代表1mm，即刻度尺的分度值为1mm=0.1cm；物体左侧与1.00cm对齐，右侧与3.67cm对齐，所以物体的长度为L=3.67cm−100cm=2.67cm，3.67cm最后一位是估读数值，在3.66-3.69cm之间即可；
(2)太平右盘砝码总重100g+100g+20g=220g，游码读数是2g，所以石块的质量是222g；
(3)弹簧测力计的分度值为0.2N，测力计的示数：2N+0.2N×2=2.4N；物体在弹簧测力计下保持静止，根据二力平衡可知，物体的重力大小也是2.4N；
(4)图中表盘上有V的标志，是电压表，接线柱接在了0~15V量程，分度值是0.5V，则读数是：9V．
