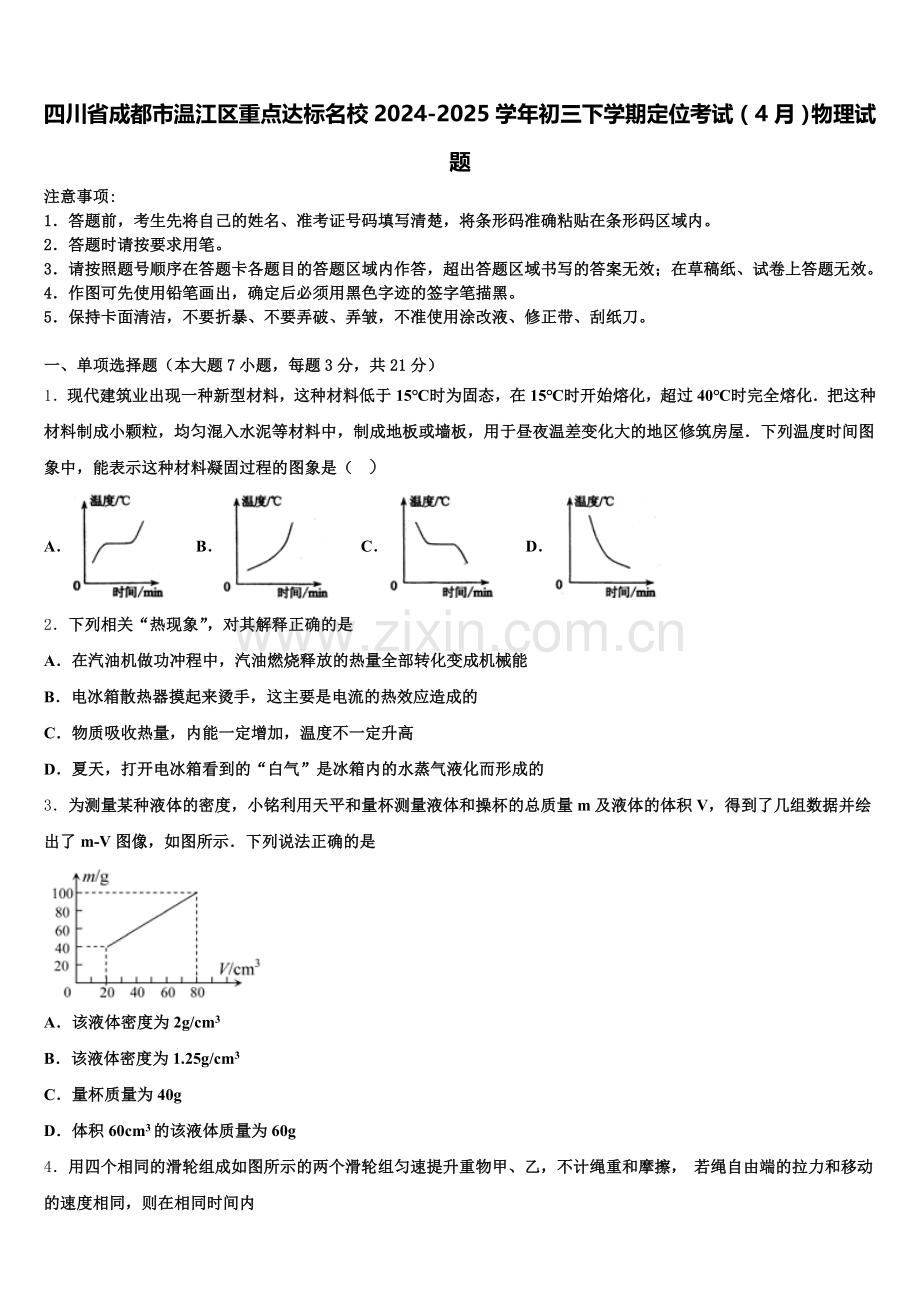

四川省成都市温江区重点达标名校2024-2025学年初三下学期定位考试（4月）物理试题
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。

一、单项选择题（本大题7小题，每题3分，共21分）
1．现代建筑业出现一种新型材料，这种材料低于15℃时为固态，在15℃时开始熔化，超过40℃时完全熔化．把这种材料制成小颗粒，均匀混入水泥等材料中，制成地板或墙板，用于昼夜温差变化大的地区修筑房屋．下列温度时间图象中，能表示这种材料凝固过程的图象是（ ）
A． B． C． D．
2．下列相关“热现象”，对其解释正确的是
A．在汽油机做功冲程中，汽油燃烧释放的热量全部转化变成机械能
B．电冰箱散热器摸起来烫手，这主要是电流的热效应造成的
C．物质吸收热量，内能一定增加，温度不一定升高
D．夏天，打开电冰箱看到的“白气”是冰箱内的水蒸气液化而形成的
3．为测量某种液体的密度，小铭利用天平和量杯测量液体和操杯的总质量m及液体的体积V，得到了几组数据并绘出了m-V图像，如图所示．下列说法正确的是

A．该液体密度为2g/cm3
B．该液体密度为1.25g/cm3
C．量杯质量为40g
D．体积60cm3的该液体质量为60g
4．用四个相同的滑轮组成如图所示的两个滑轮组匀速提升重物甲、乙，不计绳重和摩擦， 若绳自由端的拉力和移动的速度相同，则在相同时间内

A．两图中做的额外功相同
B．两图中做的有用功相同
C．甲图中比乙图中的机械效率大
D．甲图中比乙图中拉力做功的功率大
5．在研究“一定电压下，电流与电阻的关系”时，电路如图所示，电源电压恒为3V，滑动变阻器上标有“15Ω 1A”字样．在a、b间先后接入不同阻值的定值电阻，移动滑片P，使电压表示数为1.5V，读出电流表的示数．当20Ω的电阻接入a、b间时，电压表示数始终无法达到1.5V，其原因可能是

A．滑动变阻器阻值太小
B．电源电压3V太高
C．20Ω的阻值太小
D．控制的电压1.5V太高
6．如图所示是小李探究电磁铁磁性强弱与什么因素有关的实验装置．下列措施中能使电磁铁磁性增强的是

A．滑片P向右移动，其他条件不变
B．滑片P向左移动，其他条件不变
C．开关S由1扳到2，其他条件不变
D．电源的正负极对调，其他条件不变
7．初温相同的铜和铅，它们的比热容之比是3：1，质量之比是2：3，若它们吸收相等的热量，铜升高的温度与铅升高的温度之比是（　　）
A．1：2 B．2：1 C．2：9 D．9：2
二、填空题（本大题7小题，共21分）
8．木块在大小为5牛的水平拉力作用下，沿水平地面做匀速直线运动，摩擦力的大小为_____牛，木块与地面摩擦后温度_____（选填“升高”、“不变”或“降低”，这是通过_____改变了木块的内能。
9．检查视力时，要求眼睛与视力表相距5m，医院里常按如图所示的方式检查视力，让被检查者面对平面镜而坐，身后是视力表，已知人距平面镜2m，那么视力表离平面镜的距离应是_____，当人靠近平面镜时，镜中视力表的像的大小将_____。

10．2018年10月24日上午9时港珠澳大桥正式通车（如图），大桥路线总为55 km，设计时速为100~120 km/h．某汽车通过大桥全程用时40 min，则该车平均速度为_________km/h；当该车加速超越另一辆车时，以另一辆车为参照物，该车是_________的（选填“运动”“静止”）．

11．如图是一种可以进行航拍的“无人机”（多功能飞行器）．以“无人机”为参照物，照相机是_____的；已知“无人机”（多功能飞行器）的总质量为3kg，“无人机”以6m/s的最大速度竖直升高5s，克服重力做的功是_____J．

12．有四个颜色相同的实心球，其中一个与其它三个材料不同。为找出这个球，测得如下数据。通过计算处理数据可以完成任务，则表格中（a）处的内容为_____。分析可知，标号为_____（填字母）的球与其它三个球材料不同。
球的标号
A
B
C
D
体积/cm3
5
8
12
18
质量/g
10
20
24
36
（a）

13．如图，在空气压缩引火仪的玻璃筒底部放一小团硝化棉，用力将活塞迅速下压，筒内空气温度升高，硝化棉燃烧，筒内空气的内能改变是通过_______的方式实现的，该过程能量转化的特点与汽油机_______冲程的能量转化相同。
一单缸四冲程汽油机，飞轮转速为3000r/min，则1s对外做功_______次，若其效率为30％，消耗100g汽油可对外做功_______J。汽油机工作时，通常都用水进行冷却，这是利用了_______的特点。若冷却用水共为5kg，则水由20℃升高到100℃时吸收______J热量（q汽油=4.6×107J/kg）。
14．如图所示，一束激光沿_____射到空水槽底部O点，形成一个光斑．向水槽中注入适量水后，水槽底部光斑移动到O点的_____（左/右）侧．继续沿水槽壁缓慢注水，在此过程中，折射角_____（增大/不变/减小）．

三、作图题（共7分）
15．如图所示，分别作出AO的折射光线和BC的入射光线.

16．完成图中小莉通过平面镜观察白己脚后跟A点时的光路图
（_____）

17．如图所示，一束激光α斜射向半圆形玻璃砖圆心O，结果在屏幕上出现两个光斑，请画出形成两个光斑的光路图．
（________）

四、实验题（本大题共5小题，共20分）
18．.如图1所示，是刻苦上进且性格温柔的郑语梦和林芷余同学在探究“平面镜成像的特点”实验中：

（1）改变蜡烛A到镜面的距离，移动镜后的蜡烛B，发现B总能与A的像完全重合，说明平面镜成像的大小与物体到镜面的距离______（选填"有关”或“无关”）．过了一段时间，蜡烛A变短则A的像的大小将_______．（选填“变大”“不变”或“变小”）
（2）实验室提供了如下器材：①厚为2mm的茶色玻璃，②厚为2mm的透明玻璃，探究活动中应选用的玻璃板是_______（填序号）．
（3）在寻找像的位置时，她们无论怎样调节后面的蜡烛，都不能与它重图合，请你猜想原因可能是_________．
（4）刻苦学习且成绩进步神速的张奕翀同学也用如图2所示探究平面镜成像的实验装置，在竖立的玻璃板前A处放一支点燃的蜡烛，可以看到玻璃板后面出现蜡烛的像，他拿一丈大小和点燃蜡烛相同的蜡烛在玻璃板后面移动，当移动到A′处时，可以看到它跟像完全重合，由此可以得出的像与物大小相等的结论，这种研究方法叫____________．（选填“控制变量法”，“等效替代法”或“转换法”）
（5）实验中，看到点燃的蜡烛通过玻璃板成两个像，其中距离观察者较远的像较_____（选填”亮”或“暗”）．远处的像是来自于蜡烛的入射光经过玻璃板___________．
A．一次反射、一次折射形成的 B．两次反射、一次折射形成的
C．一次反射、两次折射形成的 D．两次反射、两次折射形成的
19．在探究“电流与电阻的关系”的实验中，所选定值电阻的阻值为分别为R1＝5Ω，R2＝10Ω，R3＝20Ω滑动变阻器的规格为“20Ω　1A”．
请在图中的虚线框内画出滑动变阻器的电路符号，并用笔划线代替导线，将图所示的实物电路连接完整．连好电路后，按下列步骤进行实验：
①将R1接入电路，调节滑动变阻器，使电压表的示数为1.5V，记下电流表的示数I1．
②用R2替换R1接入电路，接下来的操作是：_____．
③用R3替换R2接入电路，重复上述操作．请将表格中的数据填写完整．
次数
R/Ω
I/A
1
5
0.3
2
10
____
3
20
____
（4）本实验的结论是：_____．
20．在1标准大气压下，小明“探究某种物质熔化规律”的实验装置如图甲所示．

（1）图乙所示，其示数为____℃．
（2）实验中，热量从火焰传递给水，却不会反过来传递，说明能量的转移具有__性．
（3）根据实验数据画出的物质温度随时间变化的图象，如图丙所示，由图丙可知，该物质的熔点是____℃，在AB段的比热容____（大于/小于/等于）在CD段的比热容．
（4）DE段表示该物质______（正在/没有）沸腾．
21．小明设计以下实验过程来认识透镜．

（1）通过观察透镜形状可知：中央薄边缘厚的为_______透镜，中央厚边缘薄的为_______透镜．
（2）通过透镜近看书本上的字（透镜距书较近）发现：_______透镜观察到字的像是放大的，_______透镜观察到字的像是缩小的．
（3）将透镜正对太阳，再把一张白纸放在它的下方，纸上呈现的光斑如图甲A、B所示．其中形成A光斑的是_______透镜，形成B光斑的是_______透镜（以上均选填“凸”、“凹”或“凸和凹”）．
（4）小明用铁丝绕成一个内径约为4mm的圆环，将圆环在清水中浸一下后取出，布满圆环的水膜犹如一个透镜（如图乙所示）．为辨别水膜是“凸透镜”还是“凹透镜”，他采用下列方法中最可靠的是_______．
A．用手摸 B．用强光照射 C．透过水膜近看书本上的字 D．用刻度尺测量
22．实验小组的同学用如图所示的装置探究“影响物体动能大小的因素”．将钢球A从某一高度由静止释放，钢球滚到水平面撞击水平木板上的木块B，将木块撞出一段距离
（1）本实验研究钢球的动能大小，其动能的大小是通过观察_____来判断的；
（2）实验中，他们让质量不同的钢球从同一斜面的同一高度滚下，目的是_____；
实验次数
钢球质量/g
钢球高度/cm
木块滑行距离/cm
1
20
20
30
2
40
20
58
3
60
20

（3）在第3次实验中，木块被撞后滑出木板，需要重做第3次实验，甲同学建议换用同样材料较长的木板；乙同学建议换一个较重的木块；丙同学建议降低钢球的高度．你认为采用_____（选填“甲”、“乙”或“丙”）同学的建议最合理；从表中数据可以看出，探究得出的结论是_____；

五、计算题（本大题共2小题，共13分）
23．如图，将标有“6V 3W”字样的灯泡L1和标有“6V 6W”字样的灯泡L2串联在电路中，使其中一个灯泡正常发光，另一个灯泡的实际功率不超过其额定功率，不考虑温度对电阻的影响．求：
灯泡L1正常工作时的电流；灯泡L2的电阻；电源电压；此电路工作2分钟消耗的电能．
24．某款油电混合动力小汽车，具有省油、能量利用率高等特点，其相关信息如表1 所示．对该汽车做测试，只调整轮胎气压，测得单个轮胎数据如表2所示：
表1
驱动模式

纯电动
启动、低速
油电混动
中速
纯燃油
高速
表2
次数
1
2
3
轮胎气压/×l05Pa
4.6
8.1
10.5
地面的受力面积/×l0-2m2
3.6
3.0
2.4
对地压强/×l05Pa
5.0
6.0
7.5
（每次单个轮胎对地压力不变）
（1）求单个轮胎对地的压力为多少？
（2）根据表2，要减小空车停在水平路面时的对地压强，提出可行的方法
（3）某次道路测试中，该车以中速匀速行驶170km，共消耗汽油10L．测试过程中，内燃机既向车轮提供能量，又向蓄电池充电，同时蓄电池又将部分能量通过电动车向轮胎输送，此时内燃机和电动机共同驱动车辆前进．求：
①在水平道路中速匀速行驶测试中，若平均阻力为1000N，牵引力做的功是多少？
②在水平道路中速匀速行驶测试中，若该车内燃机的效率为53%，此过程最终使蓄电池增加了多少能量？（忽略蓄电池和电动机的热损失，q汽油=4.6×l07J/kg，ρ汽油=0.7×l03kg/m3）
六、综合能力题（本大题共3小题，共18分）
25．神奇的光伏高速公路
全球首段承载式光伏高速公路2017年12月28日在山东济南通车，光伏路面全长1120米，路面顶层是类似毛玻璃的新型材料，摩擦系数高于传统沥青路面，保证轮胎不打滑的同时，还拥有较高的透光率，让阳光穿透它：使下面的太阳能把光能转换成电能，发电装机容量峰值功率为817.2kW．预计年发电量约100万千瓦，参与测试的一名中巴车司机说：“路面的感觉和平常高速一样，刹车距离和平常路面一样．”在冬季，这段路面还可以将光能转化为热能，消融冰雪，确保行车安全．
报道称，这光伏滑路面还预留了电磁感应线圈，随着电动汽车无线技术的配套，未来可实现电动车边跑边充电，预留的信息化端口还可接入各种信息采集设备：车辆信息、拥堵状况等信息将汇聚成交通大数据，构建大数据驱动的智慧云控平台，通过智能系统，车辆管控等措施，能更有效的提升高速公路的运行效率．
晒晒太阳就能发电，公路变成”充电宝”，自行融化路面积雪…，这就是智见公路的先行案例．

阅读上文，回答下列问题：交章中有个物理量的单位有误，请你指出来并改正；简要描述“新型材料”的特性；光伏高速公路的设计应用了哪些物理知识？（回答三点即可）．
26．阅读《从福船到深潜器》回答问题．
从福船到深潜器
早在中国古代就有嫦娥奔月、神龙入海等神话传说，人们想去地球以外的星空看一看、大海深处游一游．我们的祖先发现，木头和树叶可以漂浮在水面上，于是把砍下来的树干，用石斧和火，将一面削平、挖空，造成了第一只独木舟．
随着人类文明的不断进步，人们在努力寻求着变革水上交通工具的办法．福船的岀现为中国乃至世界航海史写下了璀璨的一页．与指南针对航海貢献相媲美的“水密隔舱福船制造技艺”，是中囯对世界航海发展史产生深远影响的另一项伟大发眀．2010年11月15日，《中国水密隔舱福船制造技艺》被列入联合国教科文组织“急需保护的非物质文化遗产名录”．所谓“水密隔舱”，就是用厚实的隔舱板把船舱层层隔断，分隔成互不透水的一个个舱区．在航行过程中，如果有个别舱意外破损，海水进不到其他舱中．从船整体看，仍然保持有足够的浮力，不至沉没．
18世纪中叶，人们改用蒸汽机为动力．随着科技的发展，半个多世纪以后，美国制造了“鹦鹉螺号”核潜艇．改用核燃料为动力，可以随心所欲地在水下长期潜航，被称为“真正的潜水艇”．就这样，在阿基米德定理的指引下，经过100多年的努力，潜水艇终于成为一种现代化的水下攻击利器除了自由的在海中浮沉，人们对深海和深海丰富的资源充满妤奇．“蛟龙号”载人深潜器是我国首台自主设计、自主集成研制的作业型深海载人潜水器．它设计的最大下潜深度为10500米级，是目前世界上下潜能力最深的作业型载人深潜器如图26所示．艇体由双层船壳构成，外层与海水接触，外壳选择了钛合金作主材．深潜器在上浮和下潜时，其体积是一定的．“蛟龙号”由载人舱、生命支持系统、取样系统、导航通信系统等六部分组成，其中艇体在深海中的上浮要靠压栽铁来实现．所谓压栽铁，顾名思义，就是给“蛟龙号”增加重量的铁块．压栽铁分为两种，一种为整体铸造的，重123kg；另一种为砝码形式，可以依靠调整砝码数量来确定重量．

如今我国自行研制的“嫦娥四号”实现了世界首次成功软着陆于月球背面，而“蛟龙号”可作业型载人深潜器也成功下潜到海下062米的深度，真正实现了伟人诗句里“可上九天揽月，可下五洋捉鳖”的伟大梦想．
请根据上述材料和你学过的物理知识，回答下列问题：
（1）福船采用了_____制造技艺大大提高了船舶的整体抗沉性．
（2）关于潜水艇，下列说法中正确的是_____
A．潜水艇下潜时有惯性，悬停时没有惯性
B．在下潜过程中，水对潜水艇底部的压强不变
C．悬停时，潜水艇受到的重力与它所受的浮力是一对平衡力
D．在上浮过程中，潜水艇受到的浮力逐渐变大
（3）“蛟龙号”每次下潜携带质量很大的压载铁，这样做的原因是_____
A．有利于深潜器下沉，丢弃后可实现迅速上浮
B．深海处液体压强很大，艇内水不易排出
C．悬停时较平稳，不易受深海暗流的影响
D．便于在深海作业时灵活移动
27．图甲表示一种自动测定油箱内油面高度的油量表（实际上是量程为0-0.6 A的电流表改装而成），滑动变阻器R的最大值为60 Ω，金属杠杆的右端是滑动变阻器的滑片．从油量表指针所指的刻度，就可以知道油箱内油面的高度．电源电压为24 V，R0为定值电阻，
R0的作用是_____，当油箱油面下降时，油量表的示数将变_____．油箱装满汽油时，油量表示数为最大值（即电流表达到最大值,此时，滑动变阻器的触头在某一端），求R0的阻值．_____当油箱中的汽油用完时（此时滑动变阻器的触头在另一端），电路中的电流为多少？_____改装设计：用电压表代替电流表做油量表，图中的乙图已画出部分电路，请在乙图中完成电路的设计．要求：当油箱中的油用完时，油量表（电压表）的示数为零．
参考答案

一、单项选择题（本大题7小题，每题3分，共21分）
1、D
【解析】由于墙内混入非晶体材料，所以它在凝固的过程中，不会有固定的凝固点，它的温度会持续下降．A是晶体熔化图象，B是非晶体熔化图象，C是晶体凝固图象，D是非晶体凝固图象．
故选D．
2、C
【解析】
A. . 汽油机做功冲程中将内能转化为机械能，由于有热量的损失，所以不是全部转化的，故A错误；
B. 电冰箱散热器摸起来烫手，这主要是致冷剂液化放热的结果，与电流的热效应无关，故B错误；
C. 晶体熔化过程中，吸热但温度不变，故C正确；
D. 夏天，打开电冰箱看到的“白雾”是室内的水蒸气遇冷液化成的小水滴，故D错误；
3、D
【解析】
设量杯的质量为m杯，液体的密度为ρ，读图可知,当液体体积为V1=20cm3时，液体和杯的总质量m总1=m1+m杯=40g，可得：ρ×20cm3+m杯=40g，−−−①，当液体体积为V2=80cm3时，液体和杯的总质量m总2=m2+m杯=100g，可得：ρ×80cm3+m杯=100g，−−−②，①−②得：液体的密度ρ=1g/cm3，故A、B错；代入①得m杯=20g，故C错；当液体的体积V3=60cm3，液体质量：m3=ρ×V3=1g/cm3×60cm3=60g，故D正确．
4、C
【解析】
图甲中动滑轮绕3段绳，图乙中动滑轮绕2段绳，绳自由端移动的速度相同，根据s=vt可知相同时间内绳自由端移动的距离相同，由s=nh可知h甲=，h乙=，h甲＜h乙，
不计绳重和摩擦，绳自由端的拉力相同，根据F=得到，G甲+G动=3F，G甲=3F- G动，G乙+G动=2F，G乙=2F- G动，所以G甲＞G乙，
额外功：W额甲=G动h甲，W额乙=G动h乙，h甲＜h乙，W额甲＜W额乙，故A错误；
有用功：W有甲= G甲h甲=（3F- G动）=F-，W有乙= G乙h乙=（2F- G动）=F-，W有甲＞W有乙，故B错误；
绳自由端的拉力相同，相同时间内绳自由端移动的距离相同，根据W =Fs得到总功相同， W有甲＞W有乙，根据η=得到η甲＞η乙，故C正确；
总功相同，时间相同，根据P=得到拉力做功的功率相同，故D错误。
5、A
【解析】
当20Ω的电阻接入a、b间时，滑动变阻器将全部阻值连入电路时其两端电压最大，电阻之比为15:20=3:4，最大电压值为总电压的七分之三，即为，所以电压表示数始终无法为1．5V，其原因可能是滑动变阻器最大阻值太小，选A
6、B
【解析】
电磁体的磁性强弱与下列3种因素有关：（1）电流强弱（2）线圈扎数（3）有无铁芯．A中P向右滑动时电阻增大，电流变小，磁性变小．B中P向左移动时电阻减小，电流增大，磁性增大．C线圈扎数变少，磁性减弱．D电源正负极的对换不影响磁性大小．
7、A
【解析】
由题知，
m铜:m铅=2:3，c铜:c铅=3:1，
铜和铅吸收的热量：
Q铜:Q铅=1:1，
根据Q吸=cm△t得：
==，
即：
=，
铜和铅升高温度的比值：
=，
故选A．

二、填空题（本大题7小题，共21分）
8、5 升高 做功
【解析】
木块在5N的拉力下，匀速直线运动，拉力和摩擦力是一对平衡力，拉力和摩擦力相等，等于5N。木块与地面摩擦，木块克服摩擦做功，温度升高，做功改变物体内能。
9、3m 不变
【解析】
由图可知，人距离平面镜2m，检查视力时眼睛离视力表的像要求距离是5m，也就是视力表的像在镜子后方5m-2m=3m处，根据像到平面镜的距离与物体到平面镜的距离相等可知，人站在平面镜和视力表之间，视力表在人身后1m，也就是距离平面镜3m；由平面镜成像特点可知，当人逐渐走近平面镜时，人的大小不变，人在平面镜中成的像的大小不变。
10、82.5 运动
【解析】
大桥路线总长为55km，汽车通过大桥全程用时40min，则该车平均速度为v===82.5km/h；当该车加速超越另一辆车时，以另一辆车为参照物，该车向前运动，所以是运动的．
11、静止 882
【解析】
以“无人机”为参照物，照相机与无人机之间没有位置变化，所以照相机是静止的；
根据v＝可得，无人机上升的高度：h＝s＝vt＝6m/s×5s＝30m，
无人机的重力：G＝mg＝3kg×9.8N/kg＝29.4N，
则克服重力做的功：W＝Gh＝29.4N×30m＝882J．
12、/（g/cm3） B
【解析】
（1）四个颜色相同的实心球，其中一个与其它三个材料不同。为找出这个球需要测量密度，即质量与体积的比值，故a处的内容应为 /（g/cm3）；
（2）根据表格数据，由 知道，各球的密度分别是：； ； ； ，即B球与其它三个球材料不同。
13、做功 压缩 25 1.38×106 水的比热容大 1.68×106
【解析】
（1）在空气压缩引火仪的玻璃筒底部放一小团硝化棉，用力迅速向下压活塞，看到的现象是硝化棉燃烧起来；说明对筒内气体做功，使空气的内能增大，温度升高；该实验中，压缩筒内空气做功，活塞的机械能转化为筒内空气的内能，与内燃机的压缩冲程相似；
（2）已知飞轮转速为3000r/min=50r/s，一个工作循环活塞往复2次，曲轴转动2周，对外做功1次，故该汽油机1s内对外做功25次；汽油燃烧放出的热量：Q=mq=0.1kg×4.6×107J/kg=4.6×106J，汽油机对外做的功为：W=4.6×106J×30%=1.38×106J；
（3）由于水的比热容大，质量相同的水和其它物质相比，升高相同的温度，水吸热多，冷却效果好，所以，汽油机工作时，通常都用水进行冷却；水吸收的热量：Q吸=cm（t-t0）=4.2×103J/（kg•℃）×5kg×（100℃-20℃）=1.68×106J。
14、直线传播 左 不变
【解析】
光在同一种均匀介质中是沿直线传播的，所以无水时激光沿直线射到水槽底部，向水槽中注入适量水后，光在界面上发生折射，光由空气斜射入水或玻璃介质中时，折射角小于入射角，即光线偏向法线，故水槽底部光斑移动到O点的左侧，继续沿水槽壁缓慢注水，在此过程中，入射角不变，所以折射角也不变．
考点： 光的折射

三、作图题（共7分）
15、
【解析】
延长线过另一侧焦点的光线经凹透镜折射后将平行于主光轴；过光心的光线经凹透镜折射后传播方向不改变．如下图所示：

16、
【解析】
做脚后跟A关于镜面的对称点A′，连接像点和眼睛O与镜面相交于一点O，即为入射点，连接AO、OB，则AO是入射光线，OB为反射光线，如下图所示：

17、．
【解析】
根据反射定律：反射光线、入射光线、法线在同一个平面内，反射光线与入射光线分居法线两侧，反射角等于入射角，画出反射光线；根据光由空气斜射进入玻璃时遵循：折射光线、入射光线、法线在同一个平面内，折射光线、入射光线分居法线两侧，折射角小于入射角，作出折射光线，光有玻璃垂直进入空气传播方向不改变．
【详解】
光线从空气斜射入玻璃砖时，在O点会同时发生反射和折射现象．根据光的反射定律，反射角等于入射角；发生折射时，折射光线向法线偏折，折射角小于入射角．折射光线从玻璃砖射入空气中时，由于此光线是由圆心O射出，沿半径方向，与出射点切线方向垂直，因此第二次折射光线的传播方向不变．如图．

四、实验题（本大题共5小题，共20分）
18、无关 变小 ① 玻璃板未竖直放置 等效替代法 暗 C
【解析】
（1）根据像与物的大小相同，像和物到玻璃板的距离相等知像的大小与物体到镜面的距离无关，与物体的大小有关，物体大小发生变化，像就发生变化，故过了一段时间，蜡烛A变短则A的像的大小将变小；
（2）茶色玻璃暗，所以茶色玻璃后面的环境暗，对实验的影响较小，成像更清晰，故选用①2mm的茶色玻璃；
（3）蜡烛无法与蜡烛的像完全重合，这种情况的原因可能是因为玻璃板未竖直放置，像和物体不在同一水平面上；
（4）完全一样的蜡烛是为了比较物体与像的大小关系，用完全相同的物体代替，这种实验方法叫等效替代法，小明拿一支大小和点燃蜡烛相同的蜡烛移动到A′处时，它跟像完全重合，这说明蜡烛A′就是蜡烛A在平面镜中所成的像，又因为两支蜡烛大小相同，实验现象说明平面镜所成的像的大小与原物体大小相等；
（5）看到点燃的蜡烛通过玻璃板成两个像，其中距离观察者较远的较暗；反射是光线到达玻璃板后有一部分被反射到你的眼睛，所以看到1次反射，2次折射是光到了玻璃板后还有一部分光透过玻璃板，而光从空气进入玻璃板后会折射，这是第一次，然后又要从玻璃板另一侧出来，又一次折射，所以1次反射，2次折射，故C正确．
19、 移动滑动变阻器的滑片使电压表的示数仍然为1.5V，记下电流表的示数I2； 0.15 0.075 电压一定时，导体中的电流跟导体的电阻成反比
【解析】
（1）把滑动变阻器的符号画在电路中，如下图所示：

一节干电池的电压为1.5V，两节干电池串联时电源的电压为3V，当电路中的阻值最小为5Ω时，电路中的电流最大I＝＝0.6A，故电流表的量程为0～0.6A，滑动变阻器按“一上一下”的原则串联在电路中，如下图所示：

（2）该实验需要控制定值电阻两端的电压一定，所以，当用R2替换R1接入电路时，接下来他应该进行的操作是：移动滑动变阻器的滑片使电压表的示数仍然为1.5V，记下电流表的示数I2；
（3）实验中电压表的示数U＝1.5V，则通过R2和R3的电流分别为：I2＝＝0.15A，I3＝＝0.075A，
表格数据如下所示：
次数
R/Ω
I/A
1
5
0.3
2
10
0.15
3
20
0.075
（4）由表格可知实验结论为：电压一定时，导体中的电流跟导体的电阻成反比．
20、-4 方向 0 小于 正在
【解析】
（1）由图知道，温度计的分度值是1℃，又因为液柱在0℃下方，所以其示数为-4℃；
（2）热量只能自发的由酒精灯的火焰传递给水，却不会反过来传递，说明能量的转移具有方向性．
（3）晶体熔化过程中，继续吸热，但温度保持不变，由图知道，晶体熔化过程中，保持0℃不变，故熔点为0℃；由Q吸=cm△t知道，当质量和吸收的热量相同时，比热c和升高的温度△t成反比，由图知道，在相同时间内，AB的温度升高的快，说明AB段的比热容小于在CD段的比热容；
（4）液体沸腾时吸热，但温度不变，由图知道，在DE段保持100℃不变，所以，说明DE段表示该物质正在沸腾．
21、凹 凸 凸 凹 凸 凸和凹 C
【解析】
（1）通过观察透镜形状可知：中央薄边缘厚的为凹透镜，中央厚边缘薄的为凸透镜；
（2）通过透镜近看书本上的字，当物距小于一倍焦距时，凸透镜观察到字的像是放大的，凹透镜只能使物体成缩小的像；
（3）因为凸透镜对光线有会聚作用，凹透镜对光线起发散作用，根据图示可以知道，A一定是对光线起了会聚作用，而B可能是对光线起了发散作用，也可能是形成放大的实像，因此形成A光斑的一定是凸透镜，形成B光斑的可能是凸和凹透镜；
（4）A.用手摸水膜会弄破水膜，不符合题意；
B.强光照射水膜会破坏水膜，不符合题意；
C.透过水膜看物体时如果是放大的，说明水膜相当于凸透镜，如果看到的物体是缩小的，说明水膜相当于凹透镜，这种判断方法较为可靠，符合题意；
D. 用刻度尺测量，水膜太薄，没办法测量，不合题意。
22、木块被撞开的距离大小 为了使钢球滚到斜面底端时具有相同的速度 甲 速度一定时，质量越大，动能越大
【解析】
（1）本实验研究钢球的动能大小，不能直接判断动能的大小，而是通过观察木块被撞击后移动的距离来判断的动能大小，这是转换法；
（2）实验中，他们让不同质量的钢球从同一斜面的同一高度由静止滚下，是为了使钢球滚到斜面底端时具有相同的速度；
（3）探究动能与质量的关系，应控制速度相同，动能的大小通过木块移动距离的大小表现出来的，故实验中使用的木块大小不能改变，第3次实验中，钢球的动能较大，因此只能改变木板的长度，故应采用甲的建议；根据表中的数据，可得出结论：速度一定时，质量越大动能越大．

五、计算题（本大题共2小题，共13分）
23、0.5A 6Ω 6V 360J
【解析】
（1）灯泡L1正常工作时的电流：，
灯泡L2正常工作时的电流：
灯泡L2的电阻：
（2）两灯串联时，电流相等，要让一个灯泡正常发光，另一个灯泡的实际功率不超过其额定功率，电流应取L1正常工作时的电流：0.5A，则其两端的电压为6V，
L2两端的电压为：
故电源电压为：
（3）此电路工作1分钟消耗的电能：

答案： (1).0.5A （2） 6Ω (3). 9V (4).270J
点睛：重点是欧姆定律及电功、电功率的相关计算，注意两灯串联时，电路电流处处相等，所以电流只能取额定电流较小灯的电流．
24、（1）1.8×104N；（2）要减小对地压强，应增大地面的受力面积，减小轮胎气压；（3）①1.7×108J；②6.6×105J
【解析】
（1）单个轮胎对地的压力：F=pS=5×l05Pa×3.6×l0-2m2=1.8×104N；
（2）由表格数据可知，轮胎气压越大，地面的受力面积越小，对地压强越大，则空车停在水平路面时，对地面的压力不变，要减小对地压强，应增大地面的受力面积，减小轮胎气压；
（3）①由题可知，汽车做匀速直线运动，受到的牵引力和阻力是一对平衡力，大小是相等的，可得牵引力F牵=f=1000N，汽车牵引力做的功W机械=F牵s=1000N×170×103m=1.7×108J；
②汽车消耗汽油的质量m汽油=ρ汽油V=0.7×103kg/m3×10×10-3m3=7kg，
汽油完全燃烧放出的热量Q放=mq汽油=7kg×4.6×107J/kg=3.22×108J，
内燃机输出的有用能量W有用=Q放η=3.22×108J×53%=1.7066×108J；
最终蓄电池增加的能量W=W有用-W机械=1.7066×108J-1.7×108J=6.6×105J．
答：（1）单个轮胎对地的压力为1.8×104N；
（2）要减小对地压强，应增大地面的受力面积，减小轮胎气压；
（3）①牵引力做的功是1.7×108J；
②此过程最终使蓄电池增加了6.6×105J能量．

六、综合能力题（本大题共3小题，共18分）
25、见解析所示
【解析】
（1）功率的单位是W、kW；电功、电能的单位是千瓦时，故题目中的错误“预计年发电量约100万千瓦”，应该为“100万千瓦时”；
（2）由题中信息知：“新型材料”的特性为：摩擦力大，保证轮胎不打滑；
透光率高使下面的太阳能把光能转换成电能；
还可以将光能转化为热能，消融冰雪，确保行车安全电；
磁感应线圈可实现电动车边跑边充电；
（3）①路面顶层是类似毛玻璃的新型材料，是在压力一定时，通过增大接触面的粗糙程度来增大车辆行驶时与地面的摩擦力；
②阳光穿透它达到中层的光伏发电组件时，消耗太阳能，产生电能，即将太阳能转化为电能．
③太阳能电池板可以把光能转化成电能，若将预留的金属线圈与太阳能电池相连，线圈中会用电流，电流周围就会产生磁场，当电动汽车内的线圈随汽车运动时，线圈在磁场中做切割磁感线运动，会在汽车的线圈中产生感应电流，从而实现运动中的无线充电，解决电动汽车充电难的问题．
26、水密隔舱 C ABC
【解析】
（1）根据材料可知，福船采用了水密隔舱技术大大提高了船舶的整体抗沉性．
（2）A．潜水器下潜时有惯性，悬停时同样具有惯性，故A错误；
B．潜水器在下潜过程中，海水的密度不变，但深度h不断增大，根据p＝ρgh可知，水对它的压强变大，故B错误；
C．悬停时受到的重力和浮力大小相等、方向相反、作用在同一个物体上，作用在同一条直线上，是一对平衡力，故C正确；
D．潜水器在上浮至露出水面之前，海水的密度不变，排开海水的体积不变，根据F浮＝ρ液gV排可知，受到的浮力不变；潜水器在露出水面之后继续上浮的过程中，排开海水的体积不断减小，所以浮力变小．故在上浮过程中，受到的浮力先不变后变小．故D错误．
故选C．
（3）A．深潜器上浮时需要浮力大于重力，若丢弃压载铁，重力的减小量大，能远小于浮力，有利于迅速上浮；
B．由于深潜器所处的位置比较深，根据p＝ρgh可知深海处液体压强很大，艇内对水施加的压强太大；所以，艇内水不易排出；
C．携带质量很大的压载铁，则深潜器的重心较低，稳定性好，所以悬停时较平稳，不易受深海暗流的影响；
D．在深海作业移动时动力来源于机器．
所以“蛟龙号”每次下潜携带质量很大的压载铁，这样做的原因是ABC．
27、保护电阻（保护电流表、保护电源） 小 41Ω 1.24A
【解析】
（1）整个电路有定值电阻和滑动变阻器串联组成，通过浮标的变化改变滑动变阻器的阻值从而改变电流表的读数．当滑动变阻器变得非常小或者说等于1时，电源就有被短路的危险，因此定值电阻就是防止电源短路的．当油箱油面下降时，滑动变阻器接入电路的电阻变大，电流变小，油量表的示数将变小．
（2）油箱装满汽油，油面最高也就是浮标最高，根据杠杆平衡，此时指针最低，滑动触头只在最低的位置，也就是最下端，此时滑动变阻器的阻值等于1，整个串联电路就只有定值电阻一个了，电阻最小电流最大等于最大量程1.6A．根据串联电路欧姆定律得
Ω
（3）油箱里面的油料用完时，液面最低，浮标最低，根据杠杆平衡，此时滑动变阻器的滑动触头指在最上端，也就是此时接入电路的滑动变阻器阻值最大．串联电路电阻等于各电阻之和．因此

（4）电压表换掉电流表，首先电压表要并联在电路中．
其次，油箱中油料用完时，液面最低，浮标最低，绕支点转动的结果是滑动变阻器的滑动触头指向最上端，滑动变阻器的阻值最小等于1，根据串联电路电压比等于电阻比，滑动变阻器应该分电压最少也等于1．正好符合要求油量表等于1.因此电压表改测滑动变阻器电压．如图：

图中，滑动变阻器接入电路的阻值不变，一直都是最大阻值，整个电路总电阻不会随油料的多少变化，因此电流不变．变化的只是电压表两端的电阻.当油料最低时，指针
