基站动力系统基础培训：集中监控(第6节).ppt

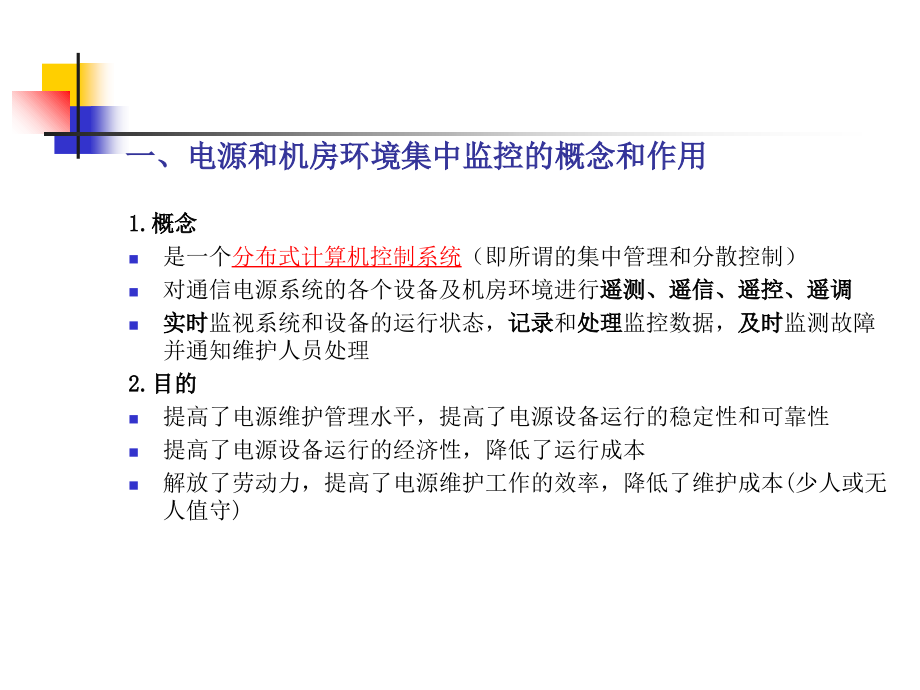

,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,集 中 监 控,一、电源和机房环境集中监控的概念和作用,1.概念,是一个,分布式计算机控制系统,（即所谓的集中管理和分散控制）,对通信电源系统的各个设备及机房环境进行,遥测、遥信、遥控、遥调,实时,监视系统和设备的运行状态，,记录,和,处理,监控数据，,及时,监测故障并通知维护人员处理,2.目的,提高了电源维护管理水平，提高了电源设备运行的稳定性和可靠性,提高了电源设备运行的经济性，降低了运行成本,解放了劳动力，提高了电源维护工作的效率，降低了维护成本(少人或无人值守),主控计算机,前端计算机1,被控设备,前端计算机2,被控设备,前端计算机,n,被控设备,中央数据处理和控制部分,数据传输网络,前端采控部分,前端采控部分,前端采控部分,二、集中监控的常见功能,故障告警，自动寻呼（,BP、,短信、电邮）,实时监视供电设备的运行,远程控制设备,集中管理设备,门禁与人员考勤,监视局房的环境、监视和控制空调,自动抄表、打印报表,数据查询，故障分析,三、集中监控网络的组成,监控系统划分成三个层次,SC（,监控中心）,SS（,监控站）,SU（,监控端局）,服务器,主业务台,辅业务台,LAN,服务器,主业务台,辅业务台,LAN,监控站,SS1,采集器或,智能设备,多端局监控主机,传输系统,端局1,端局,k,传输系统,监控中心,SC,监控主机,采集器或,智能设备,服务器,主业务台,辅业务台,LAN,监控站,SSx,采集器或,智能设备,多端局监控主机,传输系统,端局,m,端局,n,监控主机,采集器或,智能设备,逻辑划分,采集子系统,传输子系统,软件子系统,物理划分,底端数据采集子系统,中间传输子系统,中心管理系统,五、监控对象和监控内容,分类,监 控 对 象,电源设备,高压变配电设备,进线柜、出线柜、母联柜、直流操作电源柜、变压器,低压配电设备,进线柜、主要配电柜、补偿柜、计量柜、稳压器、,ATS,整流配电设备,交流屏、直流屏、整流器/开关电源、蓄电池组,变流设备,UPS、,逆变器、,DC-DC,变换器,发电设备,柴油发电机组、,燃气发电机组、太阳能电池、风力发电设备,空调设备,机房专用空调、中央空调、分体空调,机房环境,环境条件、消防、安全防卫,监控系统,监控系统软、硬件,1.监控对象,2.监控内容（常见）,监控对象,监控内容,遥信,遥测,遥控/遥调,高、低压配电系统,各开关状态、,瓦斯告警、过温告警,U、I、P、f、Cos,开关分合闸,柴油发电机组,启动失败、过压、欠压、过载、油压低、水温高、频率/转速高、启动电池电压低、油位低告警,启动电池电压、油箱油位、频率等,开关机、紧急停机,UPS,同步状态、旁路、市电故障、整流器故障、逆变器故障、旁路故障,输入电压、电池电压、电池温度、输出电压、输出电流、输出频率,开关电源,整流模块工作状态、整流模块故障、监控模块故障、各熔丝断告警、,LVD,输入电压、电流、频率；输出电压、电流；整流器电压、电流,启动,/,停止、均充,/,浮充,蓄电池组,电池电压过低、过高、充电电流过大、电池温度过高,电池组总电压、电池组充放电电流、单体蓄电池电压、温度,专用空调,工作状态（运行/停机）,主机、过滤器、风机故障告警,主机工作电流、吸气压力、排气压力、送回风温度、送回风湿度,开关机、温湿度设定,机房环境,烟雾、门窗、玻璃碎、水浸、红外告警,环境温度、环境湿度,监控系统,线路故障、采集模块故障,六、监控系统常见的硬件,传感器与变送器,传感器：非电量的物理量标准电量,变送器：各种形式的电量标准电量,通信接口,常用的串行总线及接口标准有,RS-232,、,RS-499,、,RS-423/422/485,接口、协议转换器,不同通信接口、协议之间的转换,1.交流电压变送器,S3-3U-V4,0450,Vac/420mA,其他变送器,交流电流变送器,三相四线有功率变送器,功率因数变送器,频率变送器,智能电表,可读出电压、电流、频率、功率和功率因数等交流信号值,2.温度传感器,连续型和阶跃型,3.湿度传感器,水分子亲和力型传感器（湿敏电阻型）,非水分子亲和力型传感器,避免安装在空气流动不畅的死角、空调通风孔等温、湿度变化较快的地方,4.火灾探测器,感烟探测器（常用）：,离子感烟型,和光电感烟型,感温探测器,火焰探测器,离子感烟器只有垂直烟才能使其报警，因此烟感应装在房屋的最顶部；,灰尘会使感烟头的灵敏度降低，因此应注意防尘；,离子感烟探测器使用放射性元素,Cs137,，,应避免拆卸烟感，注意施工安全,离子感烟探测器利用放射性元素产生的射线，使空气电离产生微电流来检测。,5.被动红外式入侵探测器,热释电,红外式入侵探测器：,热释电敏感元件、菲涅尔透镜及相关电子处理电路,0,m,顶,视,图,墙,顶视图,侧,视,图,地面,侧视图,注意事项,监视区域内避免有热源或开动的机器。,尽量避免对着有强光的窗口。,避免安装在温度经常变化的场所。,监视区域内应避免出现小动物，如不可避免，应选用防小动物透镜或降低灵敏度,6.,门禁传感器玻璃和破碎传感器,门禁传感器：,门磁开关,干簧管,磁体,又称门碰,玻,璃,玻璃破碎,传感器,内部电路,图9.17 玻璃破碎传感器外形及电路原理,玻璃破碎传感器：利用压电元件对震动的敏感特性来感知玻璃受撞击和破碎时产生的振动波（音频和超声波）从而发出报警的,7.液位传感器,警戒液位传感器,常用的警戒液位传感器是根据光在两种不同媒质界面发生反射和折射原理来测量液体的存在。常被用于测量是否漏水，俗称为水浸探测器。,连续液位传感器,连续液位传感器利用的测量压力(压降)或随液面变化带动线性可变电阻的变化，并经过一定的换算来测出液位的高度。在监控系统中常被用来测量柴油发电机组油箱油位的高度。,8.,RS232,接口方式,9.,RS485,与,RS422,接口方式,10.多串口卡,当一台计算机的串口数目不够用时需要安装多串口卡,如：一台计算机原有两个串口,Com1,和,Com2，,增加一个4串口卡后，串口增加到6个，从,Com1,到,Com6。,监控主机,采集器,采集器,智能设备,智能设备,多串口卡,11.接口转换器,功能,双向接口电平转换,：,RS232RS232,RS232RS422,RS232RS485,光电隔离,多串,口卡,RS,422,OCI-6,开关电源,监控主机,12.协议处理器,智能协议处理器,OCE,OCE,转换智能设备协议,可实现,RS232/422/485,接口至,RS422/485,之间的单向转换,实现智能设备与监控系统间的隔离,能自动采集智能设备的信号，提高了响应速度,通信参数可用软件任意设置，适应性强,OCE,监控主机,多串口卡,智能设备,数据量,N,数据量,M,OCE,监控主机,多串口卡,智能设备,数据量,N,数据量,M,七、日常维护,
