实际1.1-1.1-2电气安装识图基础知识课件.ppt

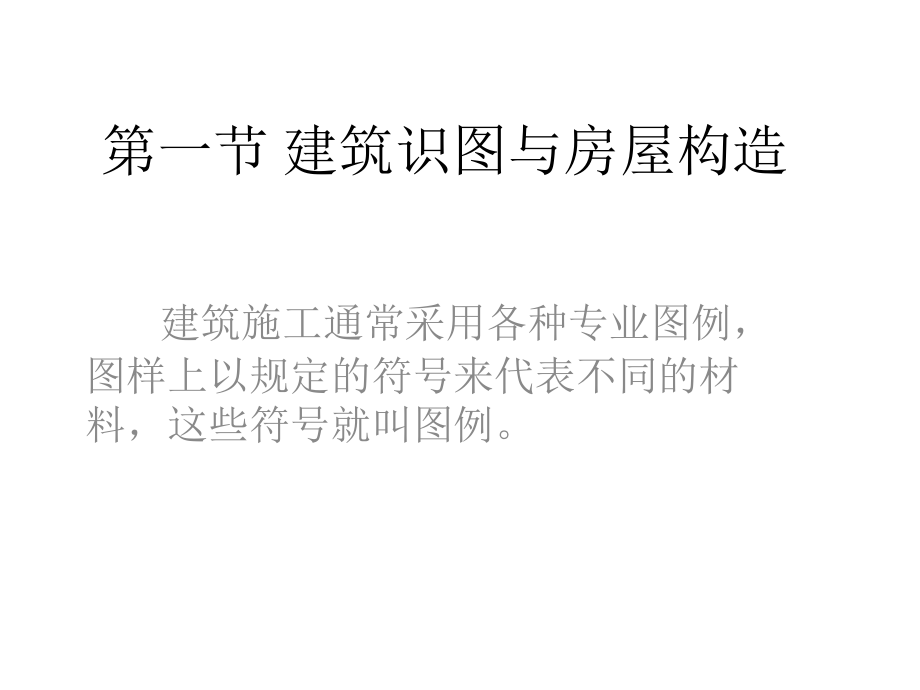

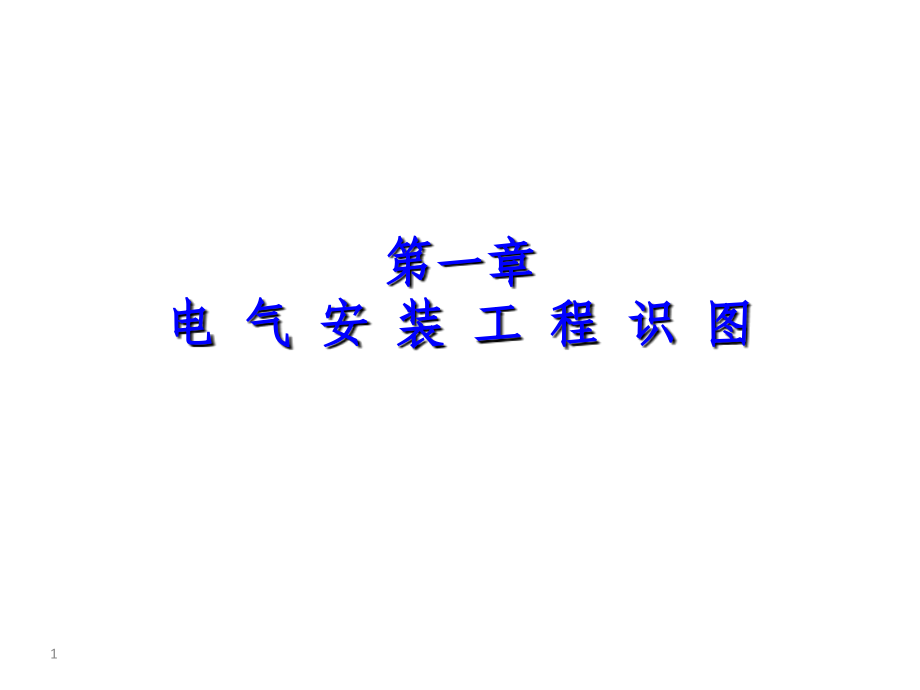

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,1,第一章,电 气 安 装 工 程 识 图,第一节 建筑识图与房屋构造,建筑施工通常采用各种专业图例，图样上以规定的符号来代表不同的材料，这些符号就叫图例。,1,、图例,1,）常用材料图例,2,）装饰构造图例,建筑识图与房屋构造,建筑识图与房屋构造,建筑识图与房屋构造,建筑识图与房屋构造,2,、室内设计施工图的有关规定,1,、比例,p.34,图 名,常 用 比 例,平面图、顶棚图,1:200 1:100 1:50,立面图,1:100 1:50 1:30 1:20,结构详图,1:50 1:30 1:20 1:10 1:5 1:2 1:1,2,、图线,图线分粗中细三种规格，线宽比为,4,：,2,：,1,3,）常用卫生设备及水池图例,4,）常用灯光照明图例,p.26,5,）常用开关、插座图例,p.26,3,、室内设计顶棚平面图,p.41,顶棚平面图（又称天花图）的形成方法平面图基本相同，不同之处是投射方向恰好相反。,用假想的水平剖切面从窗台上方把房屋剖开，移去下面的部分，向顶棚方向投射，即得到顶棚平面图。,顶棚水平剖切面,1,、顶棚平面图的主要内容,顶棚平面图主要表示墙、柱、门、窗洞口的位置；顶棚的造型，包括浮雕、线角等；顶棚上的灯具、通风口、扬声器、烟感、喷淋等设备的位置。,2,、顶棚平面图的画法,凡是剖到的墙、柱的断面轮廓线用粗实线绘制；门、窗洞口的位置用虚线绘制；天花造型、灯具设备等用中实线绘制；其余用细实线绘制。,3,、顶棚平面图的标注,天花底面和分层吊顶的标高；分层吊顶的尺寸、材料；灯具、风口等设备的名称、规格和能够明确其位置的尺寸；详图索引符号；图名和比例等。,为了表达清楚，避免产生歧义，一般把顶棚平面图中使用过的图例列表加以说明。,三、室内设计立面,p.43,立面图与剖立面图的比较：,立面图和剖立面图主要区别是：剖立面图中需画出被剖的侧墙及顶部楼板和顶棚等，而立面图是直接绘制垂直界面的正投影图，画出侧墙内表面，不必画侧墙及楼板等。,1,、立面图的主要内容,墙面、柱面的装修做法，包括材料、造型、尺寸等；表示门、窗及窗帘的形式和尺寸；表示隔断、屏风等的外观和尺寸；表现墙面、柱面上的灯具、挂件、壁画等装饰；表示山石、水体、绿化的做法形式等。,2,、立面图的画法,立面图的最外轮廓线用粗实线绘制，地坪线可用加粗线（粗于标注粗度的,1.4,倍）绘制，装修构造的轮廓和陈设的外轮廓线用中实线绘制，对材料和质地的表现宜用细实线绘制。,3,、立面图的标注,纵向尺寸、横向尺寸和标高；材料的名称；详图索引符号；图名和比例等。,4,、常用比例,室内立面图常用的比例是,1,：,50,、,1,：,30,，在这个比例范围内，基本可以清晰地表达出室内立面上的形体。,30,第二节 电气识图基本知识,建筑电气工程的主要功能是输送和分配电能、应用电能和传递信息，为人们提供舒适、便利、安全的建筑环境。本章主要介绍交流电的基本知识、建筑电气工程图的基本知识和识读。,大小和方向随时间做周期性变化的电压或电流统称为交流电。,三相交流电在生产、输送和应用等方面有很多的优点，因此交流电力系统都是采用三相三线制供电，三相四线制配电或三相五线制（增加一条接地保护线）配电。,31,所谓三相四线制就是,3,条相线（火线）,1,条零线的供电体制。,3,条相线具有频率相同、幅值相等、相位互差,120,的正弦交流电压，称为三相对称电压。而单相交流电就是三相交流电路中的一相，因此三相交流电路可视为,3,个特殊的单相电路组合。,32,4.1,建筑电气工程的概念,建筑电气工程图是电气图的重要组成部分，是编制建筑电气工程预算和施工方案，并用以指导施工的重要依据。,建筑电气工程是指建筑的供电、用电工程，它通常包括外线工程、变配电工程、室内配线工程、动力与照明工程、防雷接地工程以及消防报警系统、安保系统、广播，电视，电话，楼宇自动化等弱电工程。,33,4.2,建筑电气工程图的种类,建筑电气工程图可以表明建筑电气工程的构成规模和功能。根据建筑的规模和要求不同，建筑电气工程图的种类和图纸数量也有所不同，常用的建筑电气工程图主要有以下几类。,1,、说明性文件,1,）图纸目录。,2,）设计说明（施工说明）。主要阐述电气工程的依据、工程的要求和施工原则、建筑特点、安装标准、安装方法、工程等级、工艺要求及有关设计的补充说明等。,3,）图例。,4,）设备材料明细表。,34,2,、概略图（系统图）,概略图是用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。是表现电气工程的供电方式、电力输送、分配、控制和设备运行情况的图纸，习惯上称为系统图、主接线图等。,概略图的规模有大有小，对于一个变配电所的概略图规模一般都比较大，而对于一个住宅的概略图则比较简单。,35,36,A,栋,2,单元,3,层楼的电度表箱（照明配电箱）共有,2,户，每户设备按,8KW,、电流按,36A,。,电度表箱的进线为,3,相,5,线，其中的,L1,相与电度表连接，电度表的型号为,DD862-4K,、,10,（,40,）,A,（额定电流,10A,，最大电流,40A,），经过,1,个,40A,的,C45NL,型号的,漏电保护断路器（自动开关）,再通过,3,根（火线,L1,、零线,N,和接地保护线,PE,）,10mm,2,的,BV,型号导线进入户内。,户内也有一个配电箱，又分成,6,个回路经自动开关向用户的电气设备配电，而,L1,、,L2,、,L3,继续向,4,层以上配线，零线,N,和接地保护线,PE,是共用的。,识图,37,3,、电路图,用图形符号并按工作顺序排列，详细表示电路、设备或成套装置的基本组成和连接关系，而不考虑其实际位置的一种简图。,其用途是详细理解电路、设备或成套装置及其组成部分的作用原理；为测试和寻找故障提供信息；作为编制接线图的依据。,4,、电气平面图,是表示电气设备、装置与线路平面布置的图纸,。在图上绘制出电气设备、装置的安装位置及标注线路敷设方法等。常用的电气平面图有变配电所平面图、动力平面图、照明平面图、接地平面图、弱电平面图等。,38,47,照明平面图,清楚地,表现了灯具、开关、插座的具体位置、安装方式,。,灯具和插座都是并联接于电源进线的两端，相线必须经过开关后再进入灯座，零线直接进入灯座，保护接地线与灯具的金属外壳相连接。,在一个建筑物内，有许多灯具和插座，一般有两种连接方法：一种是,直接接线法,，开关、灯具、插座直接从电源干线上引接，导线中间允许有接头的安装接线法，如瓷夹配线、瓷柱配线等。目前工程广泛使用的是线管配线、塑料护套线配线，线管内不允许有接头，导线的分路接头只能在开关盒、灯头盒、接线盒中引出，这种接线法称为,共头接线法,。,48,1,一个开关控制一盏灯。,这是最简单的照明布置图，采用线管配线，,图,a,为照明平面图。到灯座的导线和灯座与开关之间的导线都是两根，但其意义不同，可见图,c,透视接线图，到灯座的两根导线，一根为中线,(N),，一根为相线,(L),，开关到灯座之间一根为相线,(L),，一根为控制线,(G),；图,b,为系统图，简单明了；图,d,为原理图，分析原理用。,图 一个开关一盏灯,a),平面图；,b),系统图；,c),透视接线图；,d),原理图,49,2,两个开关控制一盏灯,用两只双控开关在两处控制一盏灯，通常用在楼梯灯、楼上楼下灯的控制，对走廊灯，在走廊两端对灯进行控制。其线路图、平面图、透视接线图如图所示。在图示开关位置时，灯不亮但无论扳动哪个开关灯都会亮。分析平面中线路导线的多少，可以画出透视接线图，如图,c,所示。,图 两个开关控制一盏灯,50,建筑电气照明平面图识图入门,1,、,了解下平面图中图形符号所代表的电气设备是什么？,各用电设备与开关的控制关系？,注：灯和电风扇均为单相用电设备。火线要经过开关后再接到用电设备。,在电气平面布置图上，,2,根导线是不需要标注的，,3,根以上才有标注，因为在照明灯等电器设备电路中，组成一个完整的回路最少需要,2,根线。,51,2,、配管配线路径分析,平面图是用于理论分析的，而实际的配线要根据楼板结构情况而定。楼板有预制的和现浇的，还可以分为有吊顶和无吊顶的。有吊顶时吊顶内穿管明配，与楼板结构无关，其配管配线可以与平面布置图基本相同，是一种较为常见的配线方式。,52,5,、接线图,安装接线图在现场常被称为安装配线图，主要用来表示电气设备、电器元件和线路的安装位置、配线方式、接线方式、配线场所特征的图纸，一般与概略图、电路图和平面图等配套使用。,6,、布置图,布置图是表示各种电气设备和器件的平面与空间的位置、安装方式及其相互关系的图纸。,53,4.3,建筑电气图的特点,1,）大多数建筑电气工程图均采用统一的图形符号并加以文字符号绘制,出来的，属于简图之列。,2,）任何电路都必须构成闭合回路。,只有构成闭合回路，电流才能够流通，电气设备才能正常工作，这也是我们判断电路图正确的首要条件。,一个电路的组成包括,4,个基本要素：电源、用电设备、导线和开关控制设备。,54,55,3,）电路中各电气设备、元件等彼此之间都是通过导线将其连接而构成一个整体的,。,4,）建筑电气工程图是与主体工程（土建工程）及其安装工程施工相互配合进行的，,建筑电气工程图与建筑结构图及其他安装工程图不能发生冲突,。,5,）,建筑电气工程的位置简图,（施工平面布置图）是用投影和图形符号来代表电气设备或装置绘制的，,图形符号无法反映设备的尺寸，图形符号所绘制的位置不一定是按比例给定的。,56,4.4,建筑电气图图形符号和文字符号,电气图用图形符号是组成电气工程图的最基本元素，要熟练地识读电气图或绘制电气图，就必须正确的熟练地理解，识别各种电气图形符号。尤其在一般民用电气图中出现比较频繁的电气图形符号。,电气图形符号包括：,一般符号、符号要素、限定符号和方框符号,。,57,1,）一般符号：,能用以表示某些产品或这些产品基本特征的通用的简单符号。,2,）符号要素：,具有确定意义的简单图形，必须同其他图形组合才能表示一个设备或概念的完整符号。,符号要素,图形符号,58,3,）限定符号,用以提供附加信息的一种加在其他符号上的符号，称为限定符号。其通常不能单独使用，但由于限定符号的使用，可以大大扩展图形符号的多样性。,59,4,）方框符号,用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。一般用在系统图中使用。,60,4.5,电气图的通用表示方法,1,、用于电路的表示方法,1,）多线表示方法,：实际电路中出现的每一根连接线或导线在途中均有表示。,2,）单线表示方法：,用一条图线表示两根或两根以上的连接线或导线，且在图线上注明实际导线或连接线的根数。,61,2,、用于元件的表示方法,A,、集中表示法：,把一个元件各组成部分的图形符号在简图上绘制在一起，元件各组成部分以实线相互连接。,B,、半集中表示法：,把一个元件的某些组成部分的图形符号在简图上分开布置彼此之间关系用虚线表示。,C,、分开表示法：,把一个元件各组成部分的图形符号在简图上分开布置，它们之间的关系用项目代号表示。,62,
