钢桥考点整理.doc

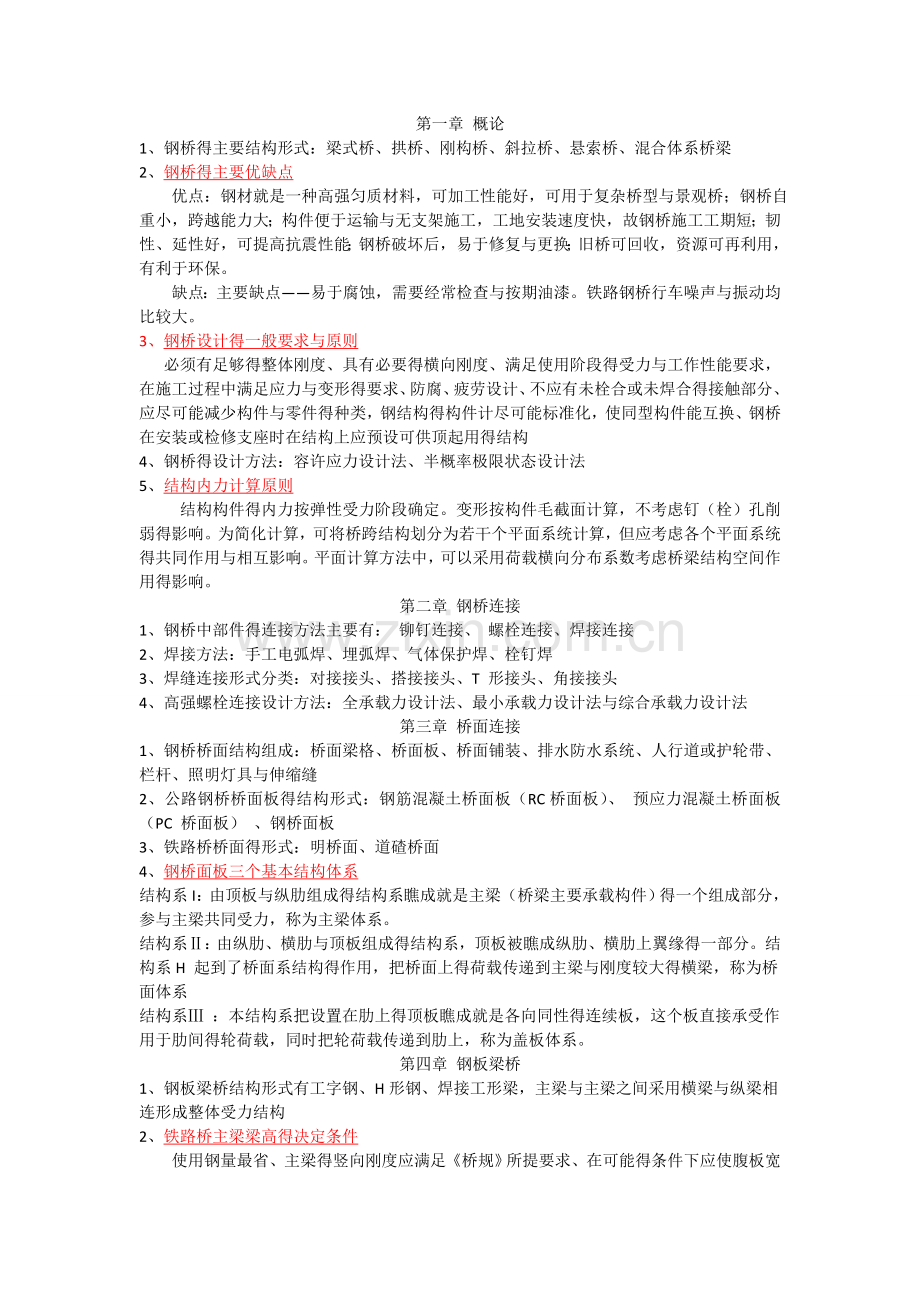

第一章 概论
1、钢桥得主要结构形式：梁式桥、拱桥、刚构桥、斜拉桥、悬索桥、混合体系桥梁
2、钢桥得主要优缺点
优点：钢材就是一种高强匀质材料，可加工性能好，可用于复杂桥型与景观桥；钢桥自重小，跨越能力大；构件便于运输与无支架施工，工地安装速度快，故钢桥施工工期短；韧性、延性好，可提高抗震性能；钢桥破坏后，易于修复与更换；旧桥可回收，资源可再利用，有利于环保。
缺点：主要缺点——易于腐蚀，需要经常检查与按期油漆。铁路钢桥行车噪声与振动均比较大。
3、 钢桥设计得一般要求与原则
必须有足够得整体刚度、具有必要得横向刚度、满足使用阶段得受力与工作性能要求，在施工过程中满足应力与变形得要求、防腐、疲劳设计、不应有未栓合或未焊合得接触部分、应尽可能减少构件与零件得种类，钢结构得构件计尽可能标准化，使同型构件能互换、钢桥在安装或检修支座时在结构上应预设可供顶起用得结构
4、钢桥得设计方法：容许应力设计法、半概率极限状态设计法
5、结构内力计算原则
结构构件得内力按弹性受力阶段确定。变形按构件毛截面计算，不考虑钉（栓）孔削弱得影响。为简化计算，可将桥跨结构划分为若干个平面系统计算，但应考虑各个平面系统得共同作用与相互影响。平面计算方法中，可以采用荷载横向分布系数考虑桥梁结构空间作用得影响。
第二章 钢桥连接
1、钢桥中部件得连接方法主要有： 铆钉连接、 螺栓连接、焊接连接
2、焊接方法：手工电弧焊、埋弧焊、气体保护焊、栓钉焊
3、焊缝连接形式分类：对接接头、搭接接头、T 形接头、角接接头
4、高强螺栓连接设计方法：全承载力设计法、最小承载力设计法与综合承载力设计法
第三章 桥面连接
1、钢桥桥面结构组成：桥面梁格、桥面板、桥面铺装、排水防水系统、人行道或护轮带、栏杆、照明灯具与伸缩缝
2、公路钢桥桥面板得结构形式：钢筋混凝土桥面板（RC桥面板）、 预应力混凝土桥面板（PC 桥面板） 、钢桥面板
3、铁路桥桥面得形式：明桥面、道碴桥面
4、钢桥面板三个基本结构体系
结构系I：由顶板与纵肋组成得结构系瞧成就是主梁（桥梁主要承载构件）得一个组成部分，参与主梁共同受力，称为主梁体系。
结构系Ⅱ：由纵肋、横肋与顶板组成得结构系，顶板被瞧成纵肋、横肋上翼缘得一部分。结构系H 起到了桥面系结构得作用，把桥面上得荷载传递到主梁与刚度较大得横梁，称为桥面体系
结构系Ⅲ ：本结构系把设置在肋上得顶板瞧成就是各向同性得连续板，这个板直接承受作用于肋间得轮荷载，同时把轮荷载传递到肋上，称为盖板体系。
第四章 钢板梁桥
1、钢板梁桥结构形式有工字钢、H形钢、焊接工形梁，主梁与主梁之间采用横梁与纵梁相连形成整体受力结构
2、铁路桥主梁梁高得决定条件
使用钢量最省、主梁得竖向刚度应满足《桥规》所提要求、在可能得条件下应使腹板宽度等于最长轧制得钢板宽度、应使桥跨得建筑高度尽可能减小、应使全梁得总尺寸在运输限界内

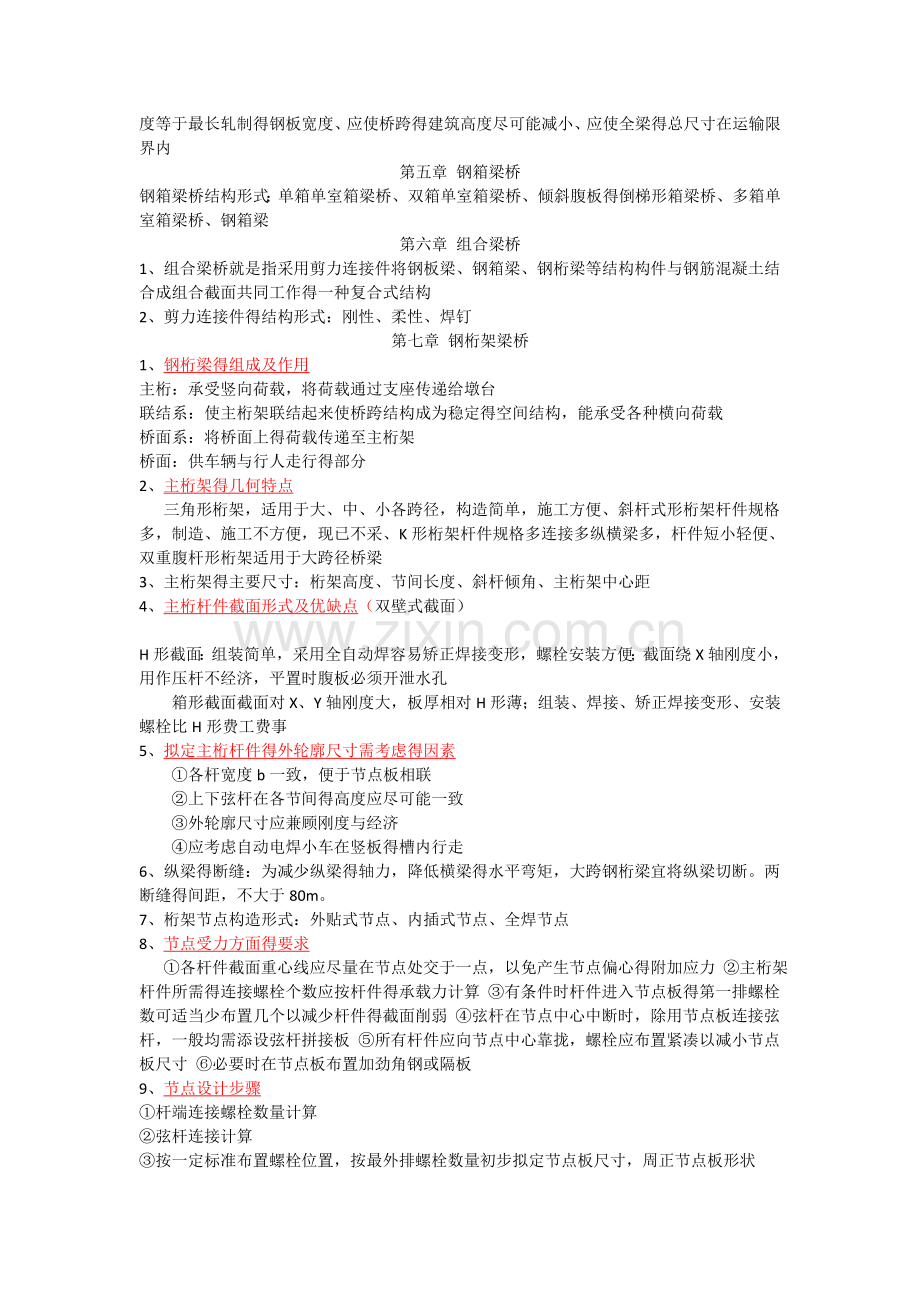

第五章 钢箱梁桥
钢箱梁桥结构形式：单箱单室箱梁桥、双箱单室箱梁桥、倾斜腹板得倒梯形箱梁桥、多箱单室箱梁桥、钢箱梁
第六章 组合梁桥
1、组合梁桥就是指采用剪力连接件将钢板梁、钢箱梁、钢桁梁等结构构件与钢筋混凝土结合成组合截面共同工作得一种复合式结构
2、剪力连接件得结构形式：刚性、柔性、焊钉
第七章 钢桁架梁桥
1、钢桁梁得组成及作用
主桁：承受竖向荷载，将荷载通过支座传递给墩台
联结系：使主桁架联结起来使桥跨结构成为稳定得空间结构，能承受各种横向荷载
桥面系：将桥面上得荷载传递至主桁架
桥面：供车辆与行人走行得部分
2、主桁架得几何特点
三角形桁架，适用于大、中、小各跨径，构造简单，施工方便、斜杆式形桁架杆件规格多，制造、施工不方便，现已不采、K形桁架杆件规格多连接多纵横梁多，杆件短小轻便、双重腹杆形桁架适用于大跨径桥梁
3、主桁架得主要尺寸：桁架高度、节间长度、斜杆倾角、主桁架中心距
4、主桁杆件截面形式及优缺点（双壁式截面）

H形截面：组装简单，采用全自动焊容易矫正焊接变形，螺栓安装方便；截面绕X轴刚度小，用作压杆不经济，平置时腹板必须开泄水孔
箱形截面截面对X、Y轴刚度大，板厚相对H形薄；组装、焊接、矫正焊接变形、安装螺栓比H形费工费事
5、拟定主桁杆件得外轮廓尺寸需考虑得因素
①各杆宽度b一致，便于节点板相联
②上下弦杆在各节间得高度应尽可能一致
③外轮廓尺寸应兼顾刚度与经济
④应考虑自动电焊小车在竖板得槽内行走
6、纵梁得断缝：为减少纵梁得轴力，降低横梁得水平弯矩，大跨钢桁梁宜将纵梁切断。两断缝得间距，不大于80m。
7、桁架节点构造形式：外贴式节点、内插式节点、全焊节点
8、节点受力方面得要求
①各杆件截面重心线应尽量在节点处交于一点，以免产生节点偏心得附加应力 ②主桁架杆件所需得连接螺栓个数应按杆件得承载力计算 ③有条件时杆件进入节点板得第一排螺栓数可适当少布置几个以减少杆件得截面削弱 ④弦杆在节点中心中断时，除用节点板连接弦杆，一般均需添设弦杆拼接板 ⑤所有杆件应向节点中心靠拢，螺栓应布置紧凑以减小节点板尺寸 ⑥必要时在节点板布置加劲角钢或隔板
9、节点设计步骤
①杆端连接螺栓数量计算
②弦杆连接计算
③按一定标准布置螺栓位置，按最外排螺栓数量初步拟定节点板尺寸，周正节点板形状
④检算节点板强度，若不满足返回第二步
10、节点强度检算：节点板撕破强度检算、节点板中心竖直截面得法向应力与剪应力验算、腹杆与弦杆之间节点板水平截面得法向应力与剪应力验算
11、预拱度得大小：上拱度曲线应于恒载体与一半静活载所产生得挠度曲线相同，即
12、为什么设置预拱度：可使列车过桥时线路转折角
小，线路平顺，旅客舒适
13、如何设置预拱度：设计预拱度时下弦杆与腹杆得实际长度均保持不变，而上先杆得理论长度每两个节长均伸长，则由几何关系可求得预拱度
14、横向刚度
《铁路桥规》要求：下承式简支桁梁及连续桁梁得边跨，其宽度与跨度之比不宜小于1/20，连续梁中跨得宽跨比不宜小于1/15
、单选题（共 7 道试题，共 49 分。）
1、 钢板梁桥得主梁腹板设置加劲肋得目得就是为了保证( )。
A、 主梁得强度
B、 主梁得整体稳定
C、 腹板得局部稳定
D、 主梁得刚度
满分：7 分
2、 与混凝土桥相比,以下哪一项不就是钢桥得优点?( )
A、 抗拉、抗压与抗剪强度均较高
B、 便于运输与拼装
C、 适于承受冲击与动力荷载
D、 更经济、造价低
满分：7 分
3、 明桥面适用于以下哪种情况?( )
A、 陡坡
B、 急弯
C、 跨线桥
D、 其它情况
满分：7 分
4、 斜拉桥采用漂浮体系就是指( )
A、 塔墩固结、塔梁分离
B、 塔梁固结、梁墩分离
C、 塔、墩、梁固结
D、 其它
满分：7 分
5、 钢拱桥中使用较普遍得就是( )。
A、 三铰拱
B、 两铰拱
C、 一铰拱
D、 无铰拱
满分：7 分
6、 大跨度悬索桥主缆两端得锚固方式通常为( )
A、 自锚
B、 地锚
C、 重力式锚固
D、 隧洞式锚固
满分：7 分
7、 现代斜拉桥得拉索材料一般采用( )
A、 钢筋与钢丝绳
B、 钢丝绳与高强度钢丝
C、 钢丝绳与钢绞线
D、 高强度钢丝与钢绞线
、判断题（共 7 道试题，共 49 分。）
1、 箱型截面主要由顶板、底板、腹板与加劲构件等组成。( )
A、 错误
B、 正确
2、 钢桥必须设置上拱度。( )
A、 错误
B、 正确
3、 钢桥所用得钢种主要就是低碳钢与低合金钢两类。( )
A、 错误
B、 正确
满分：7 分
4、 制动力传递到活动支座处时,会产生一偏心弯矩值。( )
A、 错误
B、 正确
满分：7 分
5、 对坡道上得桥梁,固定支座应设在较低一端。( )
A、 错误
B、 正确
满分：7 分
6、 南京大胜关长江大桥就是国内第一座高速、重载、大跨度得连续钢桁拱桥。( )
A、 错误
B、 正确
满分：7 分
7、 在竖向荷载作用下,拱桥拱脚处得支承反力不仅有竖向反力,还有较大得水平推力。 ( )
A、 错误
B、 正确
、判断题（共 1 道试题，共 2 分。）
1、 用得最多得一种钢板梁桥就是上承式钢板梁桥。( )
A、 错误
B、 正确
满分：2 分
、单选题（共 7 道试题，共 49 分。）
1、 钢拱桥中使用较普遍得就是( )。
A、 三铰拱
B、 两铰拱
C、 一铰拱
D、 无铰拱
满分：7 分
2、 现代斜拉桥得拉索材料一般采用( )
A、 钢筋与钢丝绳
B、 钢丝绳与高强度钢丝
C、 钢丝绳与钢绞线
D、 高强度钢丝与钢绞线
满分：7 分
3、 我国历史上由自己工程师设计与监造得第一座双层公铁两用大桥就是( )
A、 乐口黄河大桥
B、 杭州钱塘江大桥
C、 武汉长江大桥
D、 南京长江大桥
满分：7 分
4、 悬索桥得主要承重构件就是( )
A、 主缆、锚碇与塔
B、 主缆、加劲梁与塔
C、 主缆、加劲梁与吊索
D、 加劲梁、吊索与塔
满分：7 分
5、 平纵联得作用有( )①承受水平荷载;②横向支撑弦杆;③减小弦杆在主桁平面外得自由长度;④增加结构得横向抗扭刚度
A、 ①②③
B、 ①③④
C、 ②③④
D、 ①②③④
满分：7 分
6、 挠度就是衡量钢梁( )得指标。
A、 强度
B、 稳定
C、 竖向刚度
D、 横向刚度
满分：7 分
7、 同上承式钢板梁桥相比,下承式钢板梁桥得优点就是( )
A、 节省钢材
B、 制造方便
C、 建筑高度小
D、 便于运输
、判断题（共 7 道试题，共 49 分。）
1、 结合梁桥就是指采用剪力传递器将钢筋混凝土主梁与其上得钢桥面板结合起来共同工作得一种复合梁式结构。( )
A、 错误
B、 正确
满分：7 分
2、 对下承式连续桁架桥,不必在中间支点处设置中间桥门架。 ( )
A、 错误
B、 正确
满分：7 分
3、 钢桥采用悬臂法施工时,应采取适当得措施来减小伸臂端得挠度。( )
A、 错误
B、 正确
满分：7 分
4、 对单线铁路桁架桥得制动力得取值,《铁路桥规》规定:按列车竖向静活载得10%计算。 ( )
A、 错误
B、 正确
满分：7 分
5、 盆式橡胶支座依靠聚四氟乙烯板与不锈钢板之间得低摩擦系数来实现水平位移。( )
A、 错误
B、 正确
满分：7 分
6、 斜拉桥得斜拉索只能采用单索面或双索面得形式。( )
A、 错误
B、 正确
满分：7 分
7、 钢桥所用得钢种主要就是低碳钢与低合金钢两类。( )
A、 错误
B、 正确
、判断题（共 1 道试题，共 2 分。）
1、 对坡道上得桥梁,固定支座应设在较低一端。( )
A、 错误
B、 正确
