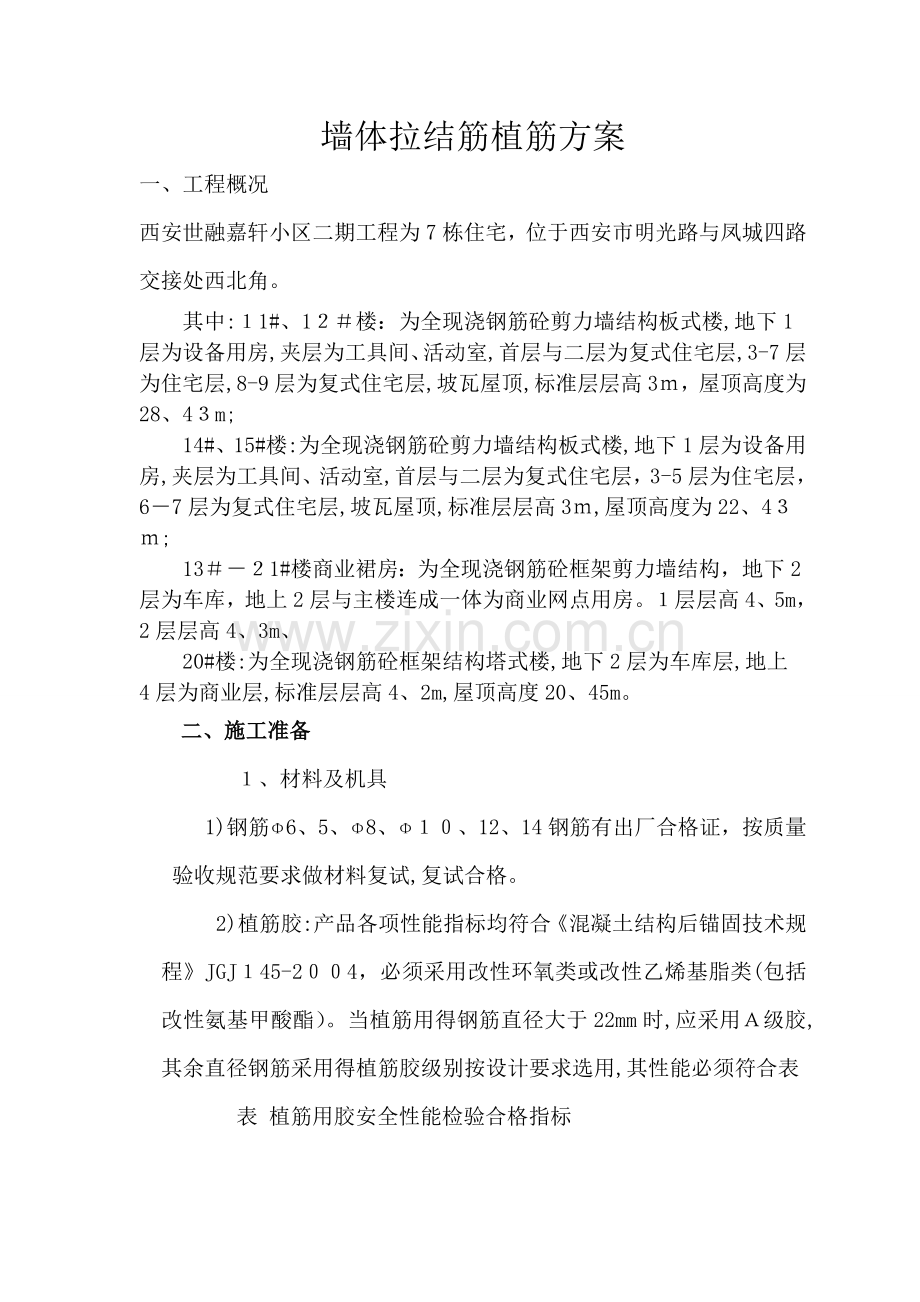

墙体拉结筋植筋方案
一、工程概况
西安世融嘉轩小区二期工程为7栋住宅，位于西安市明光路与凤城四路交接处西北角。
其中:１1#、1２＃楼：为全现浇钢筋砼剪力墙结构板式楼,地下1层为设备用房,夹层为工具间、活动室,首层与二层为复式住宅层,3-7层为住宅层,8-9层为复式住宅层,坡瓦屋顶,标准层层高3ｍ，屋顶高度为28、4３m;
14#、15#楼:为全现浇钢筋砼剪力墙结构板式楼,地下1层为设备用房,夹层为工具间、活动室,首层与二层为复式住宅层，3-5层为住宅层，6－7层为复式住宅层,坡瓦屋顶,标准层层高3ｍ,屋顶高度为22、4３ｍ;
13＃－２1#楼商业裙房：为全现浇钢筋砼框架剪力墙结构，地下2层为车库，地上2层与主楼连成一体为商业网点用房。１层层高4、5m，2层层高4、3m、
20#楼:为全现浇钢筋砼框架结构塔式楼,地下2层为车库层,地上4层为商业层,标准层层高4、2m,屋顶高度20、45m。
二、施工准备
１、材料及机具
1)钢筋Φ6、5、Φ 8、Φ１０、12、14钢筋有出厂合格证，按质量验收规范要求做材料复试,复试合格。
2)植筋胶:产品各项性能指标均符合《混凝土结构后锚固技术规程》JGJ１45-2００4，必须采用改性环氧类或改性乙烯基脂类(包括改性氨基甲酸酯）。当植筋用得钢筋直径大于22mm时,应采用Ａ级胶,其余直径钢筋采用得植筋胶级别按设计要求选用,其性能必须符合表
表 植筋用胶安全性能检验合格指标
性 能 项 目
性能要求
A级胶
B级胶
胶
体
性
能
劈裂抗拉强度(Mｐa)
≥8、５
≥７、0
抗弯强度Ｍpa)
≥５0
≥40
抗压强度(Ｍpａ)
≥60
约束拉拔条
件下带肋钢
筋与混凝土
得粘结强度
Ｃ30
φ2５
l=１5０mｍ
≥11、０
≥８、5
C６0
φ25
l=1２5mm
≥1７、０
≥１4、0
不挥发物含量(固体含量)(%)
≥99
3)主要机具:钢筋探测仪器、电锤、吹风机、毛刷;配料使用得搅拌器、容器、衡器、腻刀、手套；植筋使用得托胶板、手锤、手套。
２、作业条件
根据施工图纸弹好结构轮廓线、轴线　标好打眼位置，经验收复核。
三、施工工艺
整个施工过程概括为:放线定位—钻孔—清孔—注胶—植筋—植筋保护。
1、 放线定位
根据设计图纸与砌体施工方案要求墙体拉结筋得间距与位置在混凝土墙柱结构上放线定位,墙体拉结筋第一道距地面5６0mm，第二道以上间距５0０mm，并做好孔位标记。
2、 钻孔
用冲击钻在预定得位置钻孔，如遇到障碍(如钢筋等)时,应选择最靠近设计要求得位置重新钻孔,钻孔时保持孔洞顺直，空洞深度误差控制在１0 mm以内。
钢筋直径d(mm)最佳钻孔直径如下:
　　 　　 钢筋直径 　 　　　 　 　　钻孔直径
　　 　 　 6、5　 　　　 　 8
　　　 　 ８ 　　 　 １0
　 　　 　 　12 　 　　 　 1４
　　 　 14 　　 　 　 １６
3、 清孔
用压缩空气将钻好得孔内得灰尘吹洗干净,并使孔内混凝土表面保持干燥。
4、 注胶
在确保钻孔干燥清洁得情况下，将注胶枪嘴插入孔内,缓慢将胶注入孔内,注胶量以钢筋插入后锚固胶从孔内溢出为准,并且要求灌胶一次完成。
5、植筋
胶注完后,立即植如钢筋,并轻轻旋转钢筋，使其表面均匀结合植筋胶,然后将钢筋植入孔底。静置24小时,待胶结剂固化后，可进行下一道工序施工。
6、 验收
植筋工作完成后，现场负责人按部位请甲方、监理对植筋质量进行检查验收,按照０、1％得抽检率随机对植筋进行拉拔试验,并做好拉拔试验记录。
四、 技术要求与注意事项
１、配制锚固胶时,必须随配随用,若超过凝固时间则不得使用。
2、 向孔内注入锚固胶必须密实,无空洞，不可带入空气。
3、 植筋用得钢筋应表面清洁无污垢,并保持干燥。
4、钻孔必须达到深度要求,在注锚固胶前,应测量钻孔深度,保证钢筋锚固长度。
5、植好得钢筋在锚固胶未固化前,必须做好保护措施,严禁碰动。
6、施工中如遇高处，应提前搭设好脚手架与防护栏杆，必要时应系好安全带或采取其她得安全防护措施,确保施工操作人员得安全。
７、结构胶完全固化后为无毒级材料,但未固化前个别组分对皮肤、眼睛有刺激性，而且胶固化后不易清理,所以施工人员应注意适当得劳动保护,如配备安全帽、工作服、手套等。人体直接接触后应用清水冲洗干净。
五、 质量控制措施
１、锚固胶进场时应查验合格正,检验报告,并注意产品得保质期,超过保质期得材料不得使用。
2、加强施工过程得监督检查，保证成孔深度与孔内清洁与注胶饱满无空洞。
3、抽样进行抗拔试验
对已植好得钢筋抽样进行抗拔力试验,合格后再进行下一道工序施工,抽样数量与频率由现场技术部门与工程监理共同确定。
六、 锚固钻孔长度计算
根据产品性能测试,A３钢筋粘结强度为7、5Mpａ，混凝土粘结强度为7、0 Mｐa。则钢筋锚固长度Lａ≥210*６/４*7＝45mm可满足强度要求。钻孔直径Ｄ=6*7、５/７=6、5ｍｍ可满足粘结强度要求。
本工程植筋施工钻孔深度要求达到12d。
