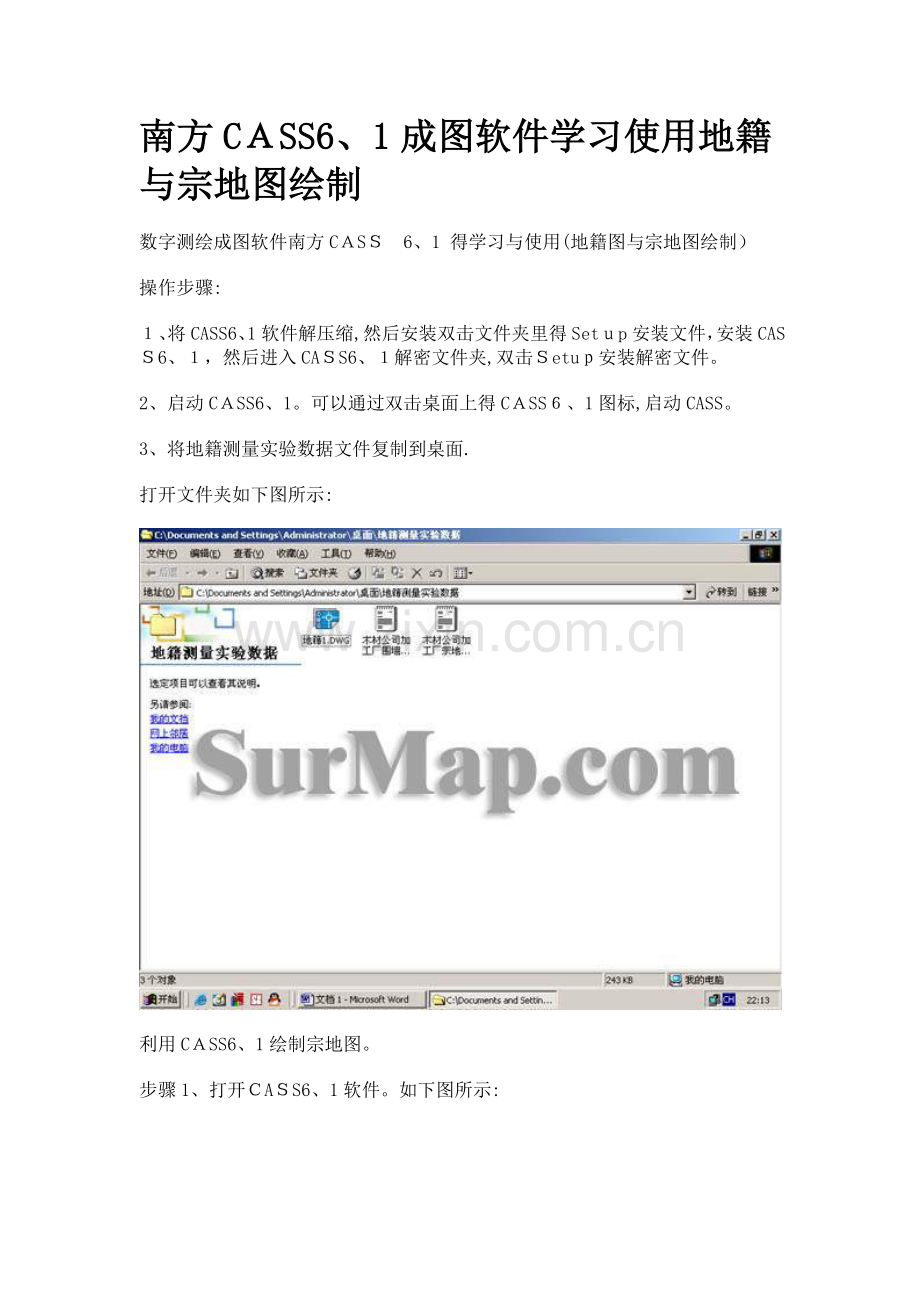

南方CＡSS6、1成图软件学习使用地籍与宗地图绘制
数字测绘成图软件南方CＡSＳ　6、1 得学习与使用(地籍图与宗地图绘制）
操作步骤:
１、将CASS6、1软件解压缩,然后安装双击文件夹里得Setｕp安装文件，安装CASＳ6、１，然后进入CAＳS6、１解密文件夹,双击Ｓetuｐ安装解密文件。
2、启动CＡSS6、1。可以通过双击桌面上得CＡSS６、1图标,启动CASS。
3、将地籍测量实验数据文件复制到桌面.
打开文件夹如下图所示:

利用CＡSS6、1绘制宗地图。

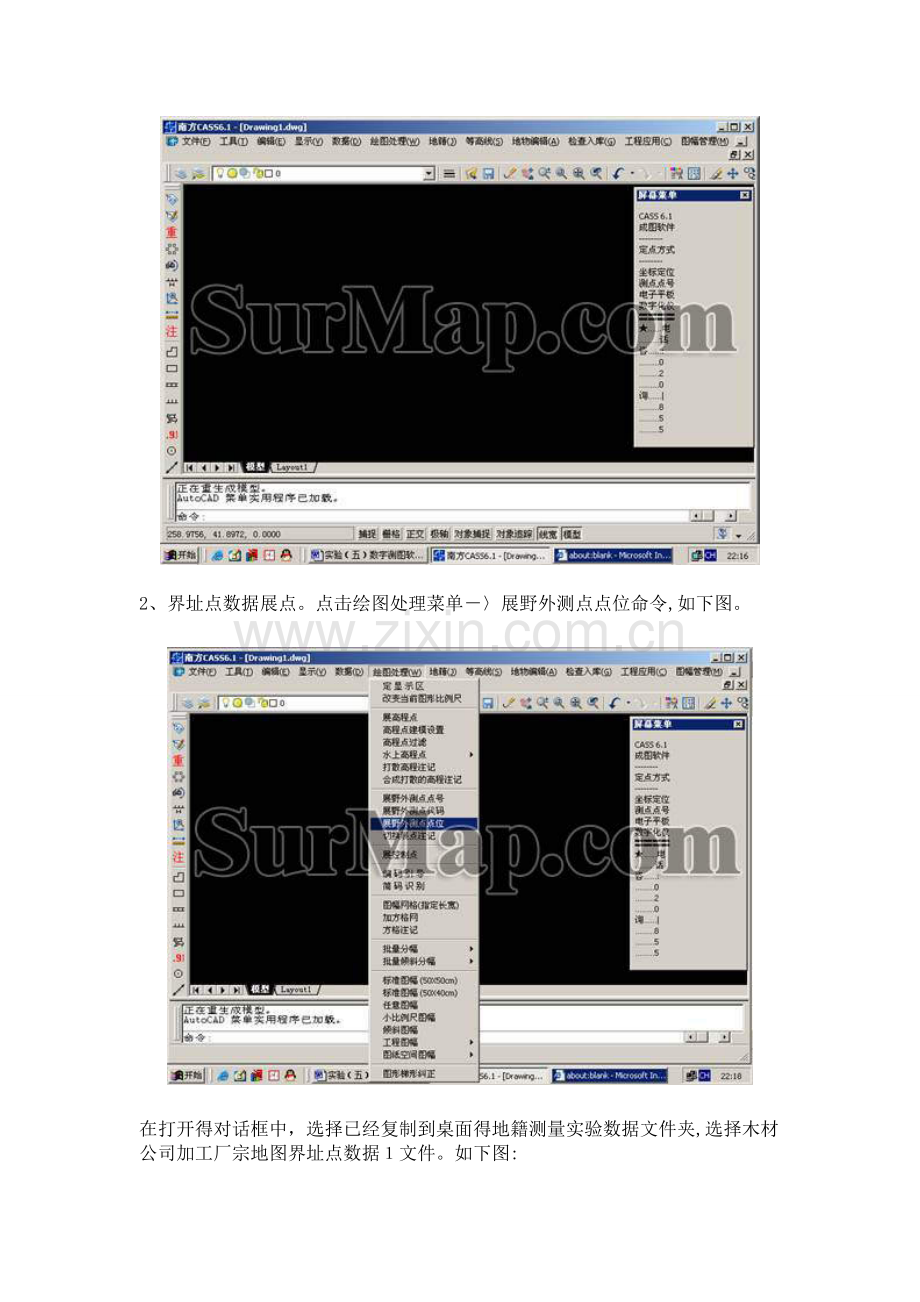

步骤1、打开ＣAＳS6、1软件。如下图所示:

2、界址点数据展点。点击绘图处理菜单－〉展野外测点点位命令,如下图。

在打开得对话框中，选择已经复制到桌面得地籍测量实验数据文件夹,选择木材公司加工厂宗地图界址点数据１文件。如下图:

3、点击打开,将界址点点位展到软件中。如下图：

４、展点号。点击绘图处理菜单－〉展野外测点点号命令，如下图。

同样在打开得对话框中,选择已经复制到桌面得地籍测量实验数据文件夹，选择木材公司加工厂宗地图界址点数据1文件。

5、绘制界址点与界址线。点击屏幕右侧屏幕菜单得坐标定位,如下图，

这时变为如下图:

点击屏幕菜单得地籍信息

选择界址线符号，点击确定。

将鼠标放到对象捕捉上,点击右键，
选择设置选项，在弹出得对话框中,选择如图所示得选项。点击确定.这时鼠标具备了捕捉功能。可以自动捕捉点。

按顺序将1、２、3、４—-10个界址点顺序连接，当点击到10号界址点时,在CASS下面对话框中输入字母：C，然后按回车，可自动将界址线闭合.

然后如下图:

在对话框中输入如下：

点击确定。

鼠标在界址线中间，一点，即可将注记标注上了。

然后同理，将房屋围墙点号展上，如下图操作过程。

按下图得连接步骤绘制房屋。

同理，绘制其她房屋。

绘制围墙:如下步骤。

回车，或点击鼠标右键.

再回车。输入围墙厚度0、3米.回车

给房屋加注记.步骤如下图所示。

回车

修改注记.

回车,关闭属性修改窗口.同理注记其她房屋。

房屋加注边长。如下步骤.

加图框,与保存文件，步骤如下。

将左侧，图删除，选中，按DEL键可删除.

存盘,退出。步骤如下.

保存后，利用优盘,将自己得成果,带走,打印一张A４得图，作为实验报告得成果.
