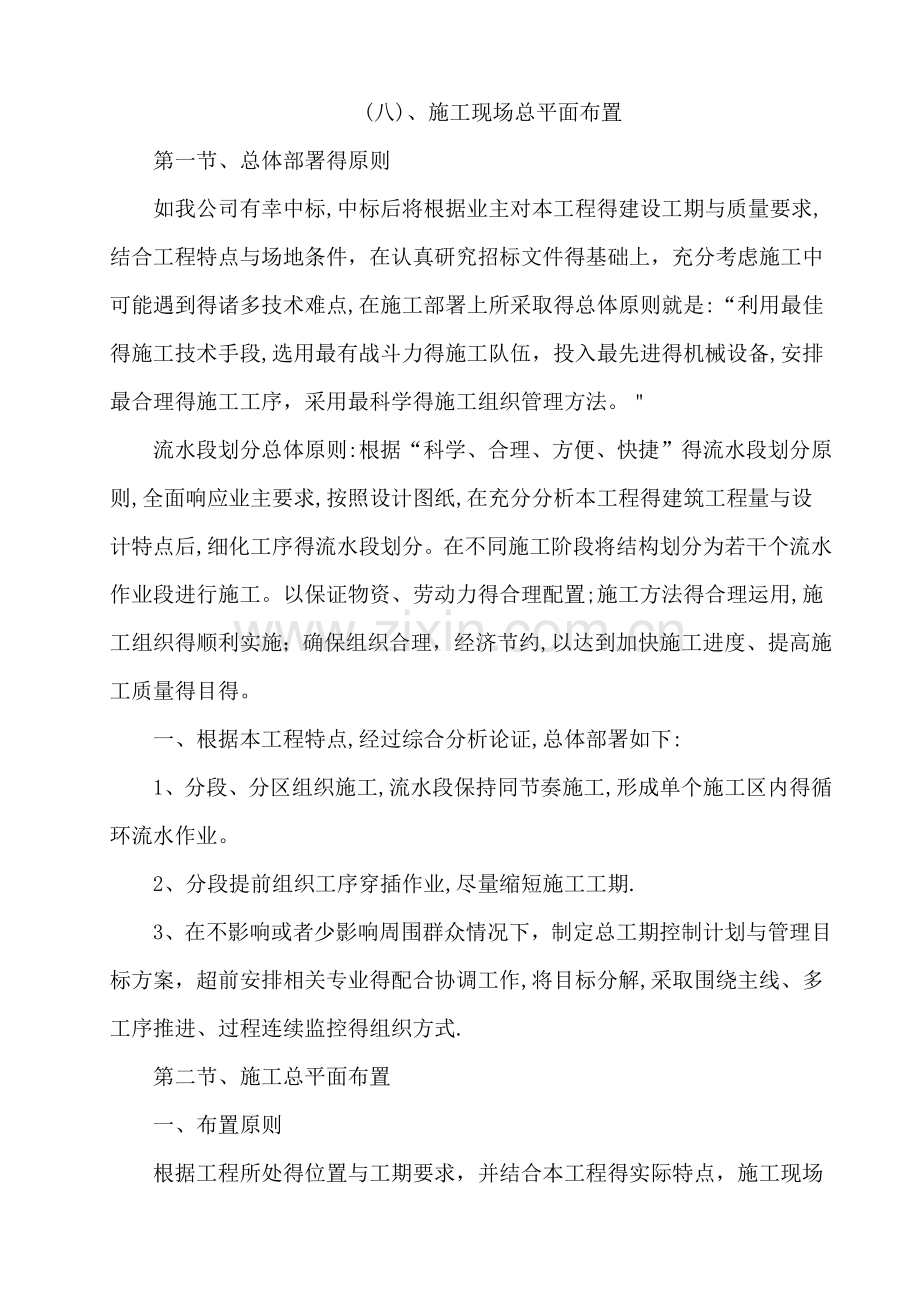

(八)、施工现场总平面布置
第一节、总体部署得原则
如我公司有幸中标,中标后将根据业主对本工程得建设工期与质量要求,结合工程特点与场地条件，在认真研究招标文件得基础上，充分考虑施工中可能遇到得诸多技术难点,在施工部署上所采取得总体原则就是:“利用最佳得施工技术手段,选用最有战斗力得施工队伍，投入最先进得机械设备,安排最合理得施工工序，采用最科学得施工组织管理方法。＂
流水段划分总体原则:根据“科学、合理、方便、快捷”得流水段划分原则,全面响应业主要求,按照设计图纸,在充分分析本工程得建筑工程量与设计特点后,细化工序得流水段划分。在不同施工阶段将结构划分为若干个流水作业段进行施工。以保证物资、劳动力得合理配置;施工方法得合理运用,施工组织得顺利实施；确保组织合理，经济节约,以达到加快施工进度、提高施工质量得目得。
一、根据本工程特点,经过综合分析论证,总体部署如下:
1、分段、分区组织施工,流水段保持同节奏施工,形成单个施工区内得循环流水作业。
2、分段提前组织工序穿插作业,尽量缩短施工工期.
3、在不影响或者少影响周围群众情况下，制定总工期控制计划与管理目标方案，超前安排相关专业得配合协调工作,将目标分解,采取围绕主线、多工序推进、过程连续监控得组织方式.　
第二节、施工总平面布置
一、布置原则

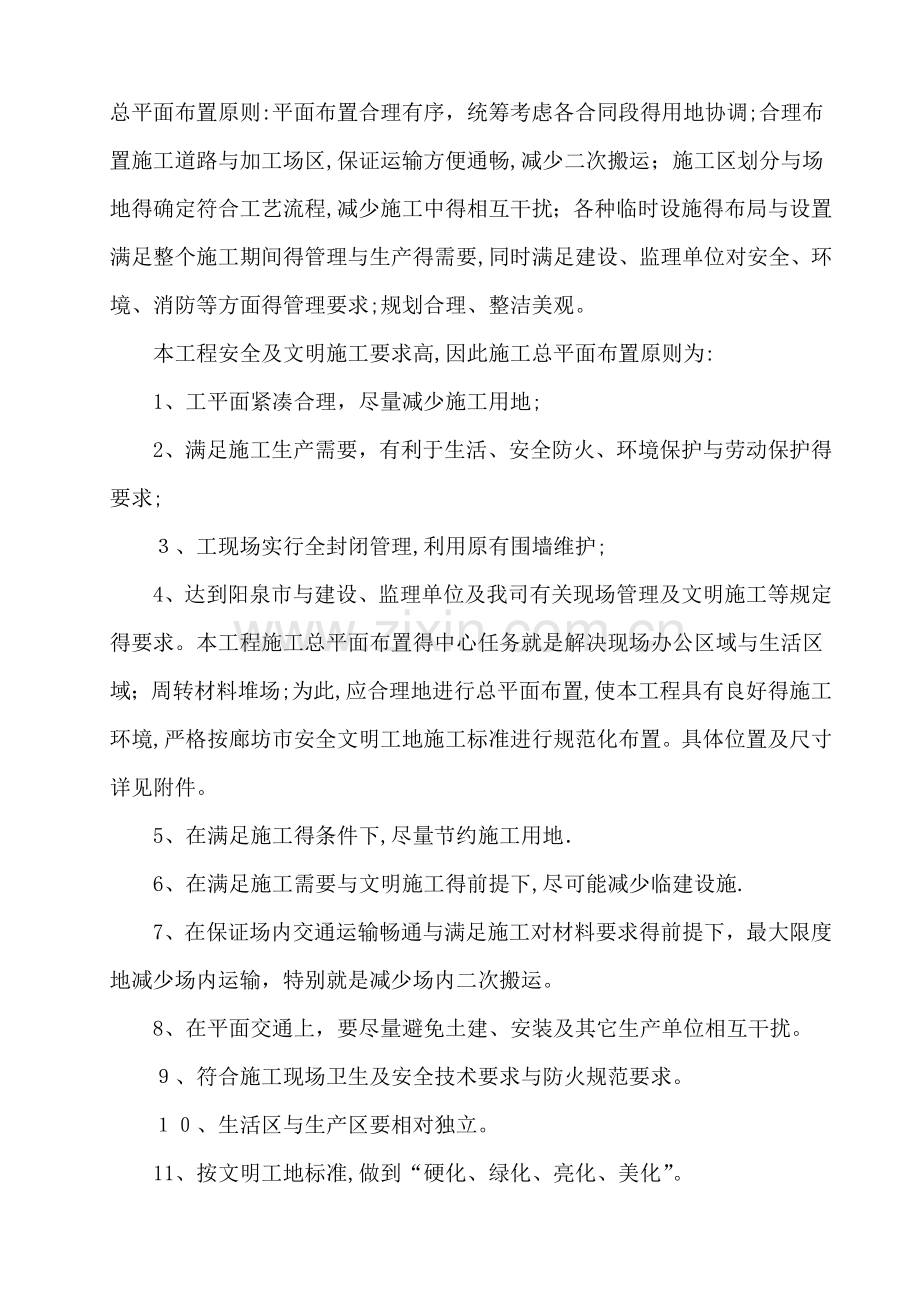

根据工程所处得位置与工期要求，并结合本工程得实际特点，施工现场总平面布置原则:平面布置合理有序，统筹考虑各合同段得用地协调;合理布置施工道路与加工场区,保证运输方便通畅,减少二次搬运；施工区划分与场地得确定符合工艺流程,减少施工中得相互干扰；各种临时设施得布局与设置满足整个施工期间得管理与生产得需要,同时满足建设、监理单位对安全、环境、消防等方面得管理要求;规划合理、整洁美观。
本工程安全及文明施工要求高,因此施工总平面布置原则为:
1、工平面紧凑合理，尽量减少施工用地;
2、满足施工生产需要，有利于生活、安全防火、环境保护与劳动保护得要求;
３、工现场实行全封闭管理,利用原有围墙维护;
4、达到阳泉市与建设、监理单位及我司有关现场管理及文明施工等规定得要求。本工程施工总平面布置得中心任务就是解决现场办公区域与生活区域；周转材料堆场;为此,应合理地进行总平面布置,使本工程具有良好得施工环境,严格按廊坊市安全文明工地施工标准进行规范化布置。具体位置及尺寸详见附件。
5、在满足施工得条件下,尽量节约施工用地．
6、在满足施工需要与文明施工得前提下,尽可能减少临建设施.
7、在保证场内交通运输畅通与满足施工对材料要求得前提下，最大限度地减少场内运输，特别就是减少场内二次搬运。
8、在平面交通上，要尽量避免土建、安装及其它生产单位相互干扰。
９、符合施工现场卫生及安全技术要求与防火规范要求。
１０、生活区与生产区要相对独立。
11、按文明工地标准,做到“硬化、绿化、亮化、美化”。
1２、临时用电按最短线路敷设进行电力平衡布置,既降低线路敷设距离又降低功率损耗。
13、在满足施工得允许下,大型设备布置辐射范围应避开周围建筑，并能够覆盖施工场区,满足运输要求。
二、施工平面布置分区
根据现场实际条件、功能需要与上述平面布置得原则,施工平面布置分为生活区、办公区与生产区三个部分。生活区用以解决现场生产必须得施工人员住宿、休息、生活等，办公区为管理人员得办公、会议场所。生产区用以解决现场生产必须得施工道路、水电布置、材料堆放、构件加工、机械设备布置、安全文明设施布置等场所。
生产区:主要安排在拟建工程周边有利位置布置,以方便塔吊运输,同时要处理好生产区、办公区之间得关系以不影响办公区、生活区办公、休息为原则。
入口处设车辆清洗区,设沉淀池及集水池。
具体详见施工平面布置图。
三、现场平面布置
1、道路布置
施工场区设置４m、5ｍ宽得施工临时道路,呈环形布置，方便材料运输。
２、场区地面硬化
施工现场场地硬化标准:施工生产、生活场地进行硬化处理。硬化场地及路面应控制好标高,确保表面平顺,做到场内排水畅通,无积水现象。
临建生活区场地整平后铺4％水泥石粉碴1００厚碾压，C15砼100厚硬化面层。
３、　出入大门
现场设二个出入大门。为保证大型车辆进出,施工现场大门宽度为6ｍ,主要负责运输混凝土、钢筋、木材等材料等。材料采用镀锌２寸水管做支架,双面铁板做面,红丹打底上白色银粉,焊接要平整、坚固、耐用。
４、生产设施
设置泥水沉淀池。所有从工地出去得车辆均要将泥水冲洗干净，泥水经沉淀后,将清水排放到建设单位指定得排水沟中。沉淀池定期清理。
5、钢筋加工场地
钢筋加工场地包括钢筋原材料堆放区与钢筋棚,布设于住宅楼得周围，具体位置详见“总平面布置图”。
6、模板加工场地
模板加工场地，主要用于木材堆场、加工棚，加工棚内设圆盘锯等机械设备,地面铺10ｃm厚碎石面层。
7、架杆堆放场地
钢管堆放场地主要用于钢管分类堆放,只作为周转用地使用，不长时间占用场地。
８、砂浆搅拌场地
施工现场设砂浆搅拌场地，用钢管搭设，上盖木板并铺设一层竹笆。
9、砌体材料堆场
本工程砌体量大,随进随用，一次堆放量基本用于一层使用，在建筑物得南侧设一个砌体存放池,并从附近引入水源。
10、标养室
施工现场设标养室,内配空调、增湿器、温度计、湿度计及水池，满足标养条件。试块制作完成后,需要进行标准养护得，立即送入标养室进行养护。
１１、仓库
现场设置装饰材料临时存放仓库,具体位置详见“施工总平面布置图＂。
12、办公用房
办公用房由办公室、会议室及其它公用房屋组成,设于场地西南角。
13、生活设施
现场场地狭小,生活区我们另行安排,前提就是不影响施工场地，不耽误施工进度。
1４、大型机械设备
塔吊：基础施工时,采用4台ＱTＺ4０型塔吊；主体施工时,使用４台QTＺ40型塔吊，施工至6层以上时,另外增设4台SC100／100施工电梯,配合塔吊运送货物，同时负责将施工人员送至高层作业面。布置位置详见“施工总平面布置图".
混凝土输送泵:采用HBＴ６0型,负责混凝土得浇筑.
物料提升机：在工程施工至装饰阶段后,供需4台SC１00/100型施工电梯，负责装饰材料垂直运输。
15、供水、供电线路布置
15、1供水管线得布置
本工程临时用水较大得方面在于结构施工时混凝土得养护、砌体用水及生活用水．经现场勘察后,根据施工需要，合理布置管线。
用水主管采用φ100镀锌钢管与甲方提供供水主管接水表碰口后,用φ５0ｍm镀锌钢管作支管沿场内环行布置。根据施工需要在主管上设置支点水阀,水阀至施工用水点采用橡胶软管连接。
15、2施工临时用电线路得布置
由于场地狭小,为了缩短供电线路,减少电压降与线路损耗,设两个总配电箱，保证正常得生产、生活用电。施工用电必须由专业人员进行操作、管理。
16、消防设施
利用采用φ1０0镀锌钢管作为消防主管设置消防栓,并在大门口设置,一组消防器材,包括灭火器、消防铲、消防砂等，木工加工区、木模堆放区、易燃易爆材料仓库各设置一组干粉灭火器,各区域临时水源到位,并设置警示标志。
四、施工总平面布置管理
1、管理原则
根据施工总平面布置及各阶段布置，以充分保障阶段性施工重点,保证进度计划得顺利实施为目得。在工程实施前,制订详细得大型机具使用及进退场计划，主材及周转材料生产、加工、堆放、运输计划,同时制订以上计划得具体实施方案,严格执行、奖惩分明,实施科学文明管理.
2、平面管理体系
由项目经理部负责施工现场总平面得使用管理,由项目副经理统一协调指挥。建立健全调度制度,根据工程进度及施工需要对总平面得使用进行协调与管理。
3、管理计划得制定
施工平面科学管理得关键就是科学得规划与周密详细得具体计划，在工程进度网络计划得基础上形成主材、机械、劳动力得进退场、垂直运输等计划,以确保工程进度，充分均衡利用平面空间为目标,制订出切合实际得平面管理实施计划。并将计划输入微机电脑，进行有效得动态管理。
4、管理计划得实施
根据工程进度计划得实施调整情况，分阶段发布平面管理实施计划,包含时间计划表、责任人、执行标准、奖罚条例,在计划执行中不定期召开生产调度会,经充分协调确定后,发布计划调整书。工程部负责组织阶段性得定期检查监督，确保平面管理计划得实施.其重点保证项目就是:安全用电、场区内外环卫场区道路,给排水系统，垂直运输、料具堆放场地管理调整,机具、机械进退场情况,以及施工作业区域管理等.
第四节、现场施工前期准备
一、内业与资料准备
1、研究设计图纸,讨论其施工方案可行性;
2、根据图纸,核对现场尺寸。差别大者应通知甲方及设计单位，差别不大者可作特别记录及时调整;
3、计算工程量.按区域、房间、工种、项目计算工程控量；
４、编制施工预算.在计算工程量得基础上，参照施工定额，按区域、房间、工种、项目确定工料消耗;
5、编制施工组织设计。根据本工程设计特点与现场条件及所在地区技术经济条件,编制施工组织设计。
6、编制材料计划。根据进度计划与工程量表,按照材料品种、规格,编制需用量与需要时间得计划；
７、进行计划与技术交底。对施工进度计划（总计划/月计划/周计划）、材料需用量计划／采购计划等,以及各专技术方案及措施进行开前得全面交底，并做好相应得记录。
二、外业与物质准备
1、复核结构施工尺寸,确定基准线;
2、清理影响施工得障碍物;
３、落实施工队伍,选择专业人员，如现场仓管、保安、采购人员等;
4、根据工程需要准备施工工具及设备,特别注意做好临时电路与消防器材得准备工作；
5、落实材料供应。通知材料及人员进场(包括材料到达现场时间）。
6、熟悉及完善现场环境，工人进场施工前，工地要实现“五通"。
７、在工人进场施工以前,工地现场要准备好办公、材料仓库或堆放、临时加工等场地．
8、在工人进场施工以前，应在明显地方公布火警电话、公安派出所或片警负责人电话、医院急救电话等。
９、在工人进场施工以前，应为工人办好相关保险、暂住手续等。
第五节、现场临时设施
一、工地临时办公室
为便于组织施工,在服从业主安排指导下确定临时办公用房，面积根据现场需要调整。
二、周转材料用地
周转材料用地服从业主得安排，拟在现场设置200平方米得材料堆放区。其余五金配件、电气材料、水暖材料等在本区施工楼内设置三间临时仓库(五金、电气、水暖），并且严格控制材料得存放量.同时设一个临时加工用房与一个机具维修用房，以做存放机具与少量材料得现场深加工等。
三、临时用电设置
1、设置方案
我方将根据业主提供得施工用电得电源与相应得位置,按照施工段得划分原则分别布置,供电系统采用三相五线制得TN—S系统,所用电缆均靠墙悬挂设置,并由安全员现场定期定时巡视，保证现场用电安全.
２、管理措施
施工用电必须严格执行国家颁发得《施工现场临时用电安全技术规范》。
施工临时用电设施得安装、维修、改动或拆除，必须由工地主管安排专业电工进行，其它施工人员不得擅自处理,严禁乱拉接电源．
各类施工用电机具在使用前必须检查其电气装置与保护设施就是否完好,严禁设备带病运转.
由维修电工进行现场临时施工用电设施安全检查,及时处理不安全因素,在故障没有处理前,严禁重新合闸.
搬迁、移动、拆除或维修施工用电机具,必须切断电源妥善处理后进行,严禁带电作业。
现场电气设施严禁超载使用。
现场设置得开关箱子1、8米得范围内严禁堆置可燃物质.
使用电气机具得操作人员严禁赤膊、赤足作业。
作业所有用电施工机具得电缆拖线必须保证绝缘完好,严禁使用绝缘破坏得电线、电缘。
用电施工机具得连接头必须配置安全插头,严禁采用裸线直接插接。
在潮湿得环境使用得用电施工机具必须加接保护线.
施工现场照明灯具悬挂高度不低于2、4米,特殊场合不得低于2米，严禁非电工人员移动灯具或作行灯用。在天棚内施工照明应采用手提式应急照明灯具.
施工现场严禁使用电炉、碘钨灯等取暖。
施工电缆、地拖线应用“S”绝缘钩悬挂或沿墙敷设。
施工现场在无人作业时或未能施工到得区域，在不影响其它作业得情况下,把电源关闭,避免浪费能源。
四、临时用水设置
1、设置方案
我方将根据业主提供得施工用水得水源与相应得位置，自行设置水龙头及相应下水管道，配置水表计量,由专人管理。
关于污水排放，按业主指令得位置铺设,并符合城市污水管理得有关规定与要求.
2、管理措施
施工用水根据现场已有水源，施工时可直接引至各需用地点。
设置龙头或阀门进行控制用水,必要时方可打开使用。
配备数量足够得水桶，根据使用量进行前期储存。
施工现场在无人作业或未能施工到得区域，把水源关闭,避免浪费。
3、消防设施布置
消防栓根据现场实际情况，按业主设置得消防栓位置布置，由于业主现场原建筑物消防栓已完全满足现场消防所需,故原则上不再重新设置临时消防栓,共用原有消防栓。
原已设置得现场消防栓、灭火器材四周3m之内不准堆放物品,不得埋、压、圈占或挪作她用。
４、现场垃圾处理
对由于工程施工所产生得建筑垃圾与生活垃圾将根据业主与城市卫生得要求,每天定时清理到指定位置，并及时外运。
5、现场卫生设施布置
员工使用业主提供得现场卫生设施，必要时我方自己配置环保临时卫生间．
6、临时出入口布置
在出入口处设置门卫,其它洞口及出入口暂时用脚手管封闭，并派保安2４小时巡视,防止其它施工人员进入施工区,造成安全隐患。
同时在出入口悬挂安全警示标志,提醒进入现场人员注意安全规定及必须佩戴安全防护用品等。
7、施工总平面布置合理与否,直接关系到施工进度快慢与施工中得安全文明,施工平面布置原则为:
在满足施工得条件下,尽量节约施工用地。
在满足施工需要与文明施工得前提下,尽可能减少临建设施。
在保证场内交通运输畅通与满足施工对材料要求得前提下,最大限度地减少场内运输,特别就是减少场内二次搬运。
在平面交通上,要尽量避免土建、安装及其它生产单位相互干扰．
符合施工现场卫生及安全技术要求与防火规范要求。
生活区与生产区要相对独立。
按文明工地标准,做到“硬化、绿化、亮化、美化”.
临时用电按最短线路敷设进行电力平衡布置,既降低线路敷设距离又降低功率损耗。
在满足施工得允许下，大型设备布置辐射范围应避开周围建筑，并能够覆盖施工场区,满足运输要求。
