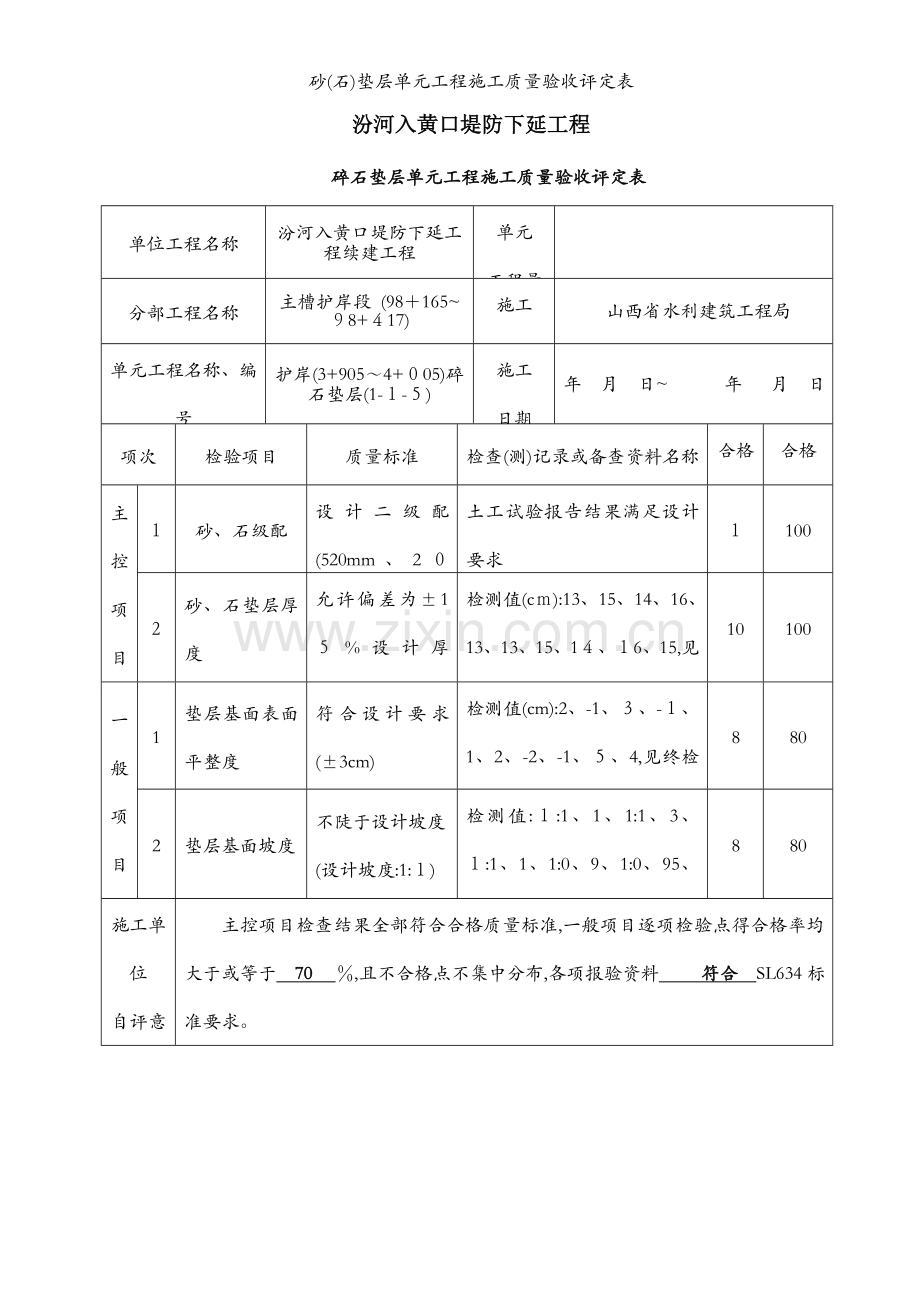

砂(石)垫层单元工程施工质量验收评定表
汾河入黄口堤防下延工程
碎石垫层单元工程施工质量验收评定表
单位工程名称
汾河入黄口堤防下延工程续建工程
单元
工程量

分部工程名称
主槽护岸段 (98＋165~９8+４17)
施工
单位
山西省水利建筑工程局
单元工程名称、编号
护岸(3+905～4+０05)碎石垫层(1-１-５)
施工
日期
年 月 日~ 　 　 年 　月 日
项次
检验项目
质量标准
检查(测)记录或备查资料名称
合格数
合格率(%)
主控项目
１
砂、石级配
设计二级配(520mm、2０~40mm
)
土工试验报告结果满足设计要求
见检测报告
１
100
２
砂、石垫层厚度
允许偏差为±1５%设计厚度:10cm
检测值(cｍ):13、15、14、16、13、13、15、1４、１6、15,见终检表
10
100
一般项目
1
垫层基面表面平整度
符合设计要求(±3cm)
检测值(cm):2、-1、３、-１、1、2、-2、-1、５、4,见终检表
8
80
2
垫层基面坡度
不陡于设计坡度
(设计坡度:1:１)
检测值:１:1、1、1:1、3、１:1、1、1:0、9、1:0、95、1:1、1:1、２、1:1、1、1:1、1、1:1、2、1:1、3,见终检表
8
80
施工单位
自评意见
主控项目检查结果全部符合合格质量标准,一般项目逐项检验点得合格率均大于或等于 70 　％,且不合格点不集中分布,各项报验资料　 　符合 SL634标准要求。
单元工程质量等级评定为: 　 合格
　 　 　 　　 　 　　 　　 　 　 　质检人员: 　 　 　 　　 　 　 　
　 　 　 　 　　 　 　 　 　 年 　　 月 日
监理机构复核评定意见
　 经抽检并查验相关检验报告各检验资料,主控项目检验结果全部符合合格质量标准,一般项目逐项检验点得合格率均大于或等于 70 　%,且不合格点不集中分布,各项报验资料　 符合　 SL634标准要求。
单元工程质量等级核定为: 合格　
　 　 　　 　 　 　 　 　 　 　 　 监理工程师:
　　 　 　 　 　 　　 　　　 　 　 　 　　 　 年 月 　 日
汾河入黄口堤防下延工程护岸工程
碎石垫层单元工程施工检验记录表
单位工程名称
汾河入黄口堤防下延工程续建工程
单元工程量

分部工程名称
主槽护岸段　(98+1６5~98＋417)
施工单位

单元工程名称、部位
护岸(3+905～４+0０5)碎石垫层(1-１-5)
施工日期
年 月 日～　 年月 日
序号
检测项目
初检
复检
终检
１
砂、石垫层厚度
检测值(cm):
13、１5、１4、１6、１3、１3、1５、14、16、1５,见实测记录表
检测值(cm):
１3、1５、14、16、1３、13、１５、14、１６、１５,见实测记录表
检测值(ｃm):
13、15、14、1６、13、13、15、14、16、15,见实测记录表
２
垫层基面表面平整度
检测值(cm):
2、－1、３、－1、1、2、－２、-1、５、4,见实测记录表
检测值(ｃm):
2、-1、3、-1、1、2、－2、－1、５、4,见实测记录表
检测值(ｃm):
2、－1、3、-1、1、2、-2、-１、５、4,见实测记录表
3
垫层基面坡度
检测值:
1:1、1、1:1、１:0、９、1:０、８、1:1、2、1:１、１、1:0、９,见实测记录表
检测值:
1:1、1、1:1、1:0、9、1:0、8、１:1、2、1:１、１、1:0、９,见实测记录表
检测值:
1:1、1、1:１、1:0、9、1:0、8、１:1、２、1:1、１、1:0、9,见实测记录表
初检负责人:
年　 月 日
复检负责人:
年 　月 日
终检负责人:
年 月 日
汾河入黄口堤防下延工程护岸工程
碎石垫层单元工程监理平行检测记录备查表
单位工程名称
汾河入黄口堤防下延工程续建工程
单元工程量

分部工程名称
主槽护岸段 (９8+165~９8+41７)
施工单位

单元工程名称、部位
护岸(3+90５～４+０05)碎石垫层(１－1-5)
施工日期
年 月 日～ 年月 日
序号
检测项目
检 　 测
1
砂、石垫层厚度
检测值(cm):
13、15、14、16、13、13、1５、1４、1６、15,钢卷尺量测
2
垫层基面表面平整度
检测值(cm):
2、-１、3、-１、1、2、-２、－1、5、4,钢卷尺量测
３
垫层基面坡度
检测值(cｍ):
1:1、1、1:１、1:０、9、1:０、８、1:1、2、１:１、1、1:0、9,坡度尺量测
现场监理:
年　 月 日

汾河入黄口堤防下延工程碎石垫层单元工程实测记录表
序号
检测项目
检测方法
桩 号
实测记录
桩 号
实测记录
１
砂、石垫层厚度(cm)
钢卷尺量测10个断面,量测10点

2
垫层基面表面平整度(cm)
钢卷尺量测１0个断面,量测1０点

3
垫层基面坡度
坡度尺量测10个断面,量测10点

初检人: 　 　　 　 　 　　　　 　 　 　 　　 　 　 　　　 　 年　 　 　月 日
汾河入黄口堤防下延工程碎石垫层单元工程实测记录表
序号
检测项目
检测方法
桩 号
实测记录
桩 号
实测记录
1
砂、石垫层厚度(cｍ)
钢卷尺量测10个断面,量测10点

2
垫层基面表面平整度(cm)
钢卷尺量测10个断面,量测10点

3
垫层基面坡度
坡度尺量测１0个断面,量测1０点

复检人: 　 　 　 　 　 　 　 　 　 　 　 　 　 年 　　 月　 　日
汾河入黄口堤防下延工程碎石垫层单元工程实测记录表
序号
检测项目
检测方法
桩 号
实测记录
桩 　号
实测记录
1
砂、石垫层厚度(cm)
钢卷尺量测１０个断面,量测10点

2
垫层基面表面平整度(cm)
钢卷尺量测10个断面,量测１0点

3
垫层基面坡度
坡度尺量测10个断面,量测10点

终检人: 　　　　 　 　 　 　　 　 　 　　　 　 　 　 　 　 　　 　　 　 年 　　　 月　　 日

汾河入黄口堤防下延工程
碎石垫层单元工程施工质量验收评定表
单位工程名称
汾河入黄口堤防下延工程续建工程
单元
工程量

分部工程名称
主槽护岸段(8+948~9+１６0、9＋８23～10+２79)
施工
单位
长治市水利建筑工程处
单元工程名称、编号
护岸(8+9４8~9+０５4)
碎石垫层
施工
日期
年 月 日~ 年 月　 日
项次
检验项目
质量标准
检查(测)记录或备查资料名称
合格数
合格率(％)
主控项目
1
砂、石级配
设计二级配(５~20ｍm、２0~4０mｍ)
不填写
不填写
不填写
2
砂、石垫层厚度
允许偏差为±１5%设计厚度:10cm
检测值(cｍ):
　 　　 　 　 　　　见终检表

一般项目
1
垫层基面表面平整度
符合设计要求
(±3cm)
检测值(cm):
　　　　 　 　　　 　 　见终检表

2
垫层基面坡度
不陡于设计坡度
(设计坡度:1:1)
检测值:
　　　 　 　 　 　　　见终检表

施工单位
自评意见
主控项目检查结果全部符合合格质量标准,一般项目逐项检验点得合格率均大于或等于 　 　　 %,且不合格点不集中分布,各项报验资料 　 　　 SL标准要求。
单元工程质量等级评定为:
　 　　　 　 　 　 　 　 　　 　 　 　质检人员: 　　 　 　　　 　 　 　 　
　 　 　 　　 　 　 　 　 年 月 　 日
监理机构复核评定意见
　 经抽检并查验相关检验报告各检验资料,主控项目检验结果全部符合合格质量标准,一般项目逐项检验点得合格率均大于或等于 　 ％,且不合格点不集中分布,各项报验资料 　 　　 ＳL634标准要求。
单元工程质量等级核定为:　
　　 　 　 　 　 　 　　 　 　 　监理工程师:
　　　 　　 　　　 　 　　　　 　 　 　 　 　 　 　 年 　月 　 日
汾河入黄口堤防下延工程护岸工程
碎石垫层单元工程施工检验记录表
单位工程名称
汾河入黄口堤防下延工程续建工程
单元工程量

分部工程名称
主槽护岸段(8+94８～9+160、９+823～1０+27９)
施工单位
长治市水利建筑工程处
单元工程名称、部位
、
施工日期
年 月 日～ 年月 日
序号
检测项目
初检
复检
终检
１
砂、石垫层厚度
检测值(cm):
9、9、３、9、１1、９、10、10、5、９、11、11,见实测记录表
同理抄写复检记录表
同理抄写终检记录表
２
垫层基面表面平整度
检测值(cm):
２、-1、-4、1、-1、0、-2、-2、-1,见实测记录表
同理抄写复检记录表
同理抄写终检记录表
3
垫层基面坡度
检测值(cm):
１:１、１、１:1、3、1:０、９、1:1、１、1:1、２、1:１、２、１:1、1、１:１、３、１:0、9、１:１、1,见实测记录表
同理抄写复检记录表
同理抄写终检记录表
初检负责人:
年 　 月　 日
复检负责人:
年　 月　 日
终检负责人:
年 　 月 日
汾河入黄口堤防下延工程护岸工程
碎石垫层单元工程监理平行检测记录备查表
单位工程名称
汾河入黄口堤防下延工程续建工程
单元工程量

分部工程名称
主槽护岸段(8+９４8～9＋16０、9+8２3~10+27９)
施工单位
长治市水利建筑工程处
单元工程名称、部位

施工日期
年 月 日～ 年月 日
序号
检测项目
检 　 测
1
砂、石垫层厚度

2
垫层基面表面平整度

３
垫层基面坡度

现场监理:
年 月 　日

汾河入黄口堤防下延工程碎石垫层单元工程实测记录表
序号
检测项目
检测方法
桩　 号
实测记录
桩 号
实测记录
1
砂、石垫层厚度(cｍ)
钢卷尺量测10个断面,量测１0点
8+９50
9
9+000
１０
8＋9６0
9、３
９+０10
10、5
8＋970
９
９+020
9
8+９80
11
9+035
11
８＋990
９
9+050
1１
2
垫层基面表面平整度(cm)
钢卷尺量测10个断面,量测１0点
8+950
2
9＋０00
０
8＋96０
-1
9+010
－2
8+970
-4
９+02０
-２
８+980
1
9+035
-1
8+９９0
-1
9+05０
1
3
垫层基面坡度
坡度尺量测10个断面,量测10点
8+950
１:1、1
９+000
１:1、２
8+9６0
1:１、3
9+０１0
1:1、1
8＋９70
1:0、９
9+０20
1:１、3
8+9８０
1:1、1
９+035
1:0、9
8＋９90
1:1、2
9+０５0
1:1、1
初检人: 　 　 　 　　 　 　 　 　 　 　 　 　 　　 年 　 月　 日
汾河入黄口堤防下延工程碎石垫层单元工程实测记录表
序号
检测项目
检测方法
桩　 号
实测记录
桩 号
实测记录
1
砂、石垫层厚度(ｃｍ)
钢卷尺量测10个断面,量测1０点

2
垫层基面表面平整度(ｃm)
钢卷尺量测10个断面,量测10点

3
垫层基面坡度
坡度尺量测１０个断面,量测10点

复检人: 　 　 　 　 　 　 　 　　 　　 　　 　 　　 　 　 　年 月 日
汾河入黄口堤防下延工程碎石垫层单元工程实测记录表
序号
检测项目
检测方法
桩　　号
实测记录
桩　　号
实测记录
１
砂、石垫层厚度(cm)
钢卷尺量测10个断面,量测10点

２
垫层基面表面平整度(cm)
钢卷尺量测1０个断面,量测10点

3
垫层基面坡度
坡度尺量测１０个断面,量测10点

终检人: 　　 　 　　 　　 　 　 　 　 　 　 　 　 　 　　 　 　 　 年 　 　 月 　 日

汾河入黄口堤防下延工程
碎石垫层单元工程施工质量验收评定表
单位工程名称
汾河入黄口堤防下延工程新增控导工程
单元
工程量

分部工程名称
第三分部 主槽护岸段(8+948~9+16０、９＋8２3～10＋27９)
施工
单位
长治市水利建筑工程处
单元工程名称、编号

施工
日期
年 　月 日~ 年 　月 　日
项次
检验项目
质量标准
检查(测)记录或备查资料名称
合格数
合格率(%)
主控项目
１
砂、石级配
设计二级配(5~20mm、20～40mm)

2
砂、石垫层厚度
允许偏差为±１5%设计厚度:10ｃｍ

一般项目
1
垫层基面表面平整度
符合设计要求
(±3cm)

2
垫层基面坡度
不陡于设计坡度
(设计坡度:1:1)

施工单位
自评意见
主控项目检查结果全部符合合格质量标准,一般项目逐项检验点得合格率均大于或等于 　　 ％,且不合格点不集中分布,各项报验资料 SL634标准要求。
单元工程质量等级评定为: 　
　 　 　 　 　 　 质检人员: 　　 　　 　 　 　
　 　　 　 　 　 　 　 　 　 　 年 月 　 　日
监理机构复核评定意见
　　经抽检并查验相关检验报告各检验资料,主控项目检验结果全部符合合格质量标准,一般项目逐项检验点得合格率均大于或等于 　 ％,且不合格点不集中分布,各项报验资料 　 　 SL634标准要求。
单元工程质量等级核定为: 　
　 　　　 　 　 　 　 　 　 　 　监理工程师:
　 　 　 　 　 　 　　 　 　　 年 　 月　 　日
汾河入黄口堤防下延工程护岸工程
碎石垫层单元工程施工检验记录表
单位工程名称
汾河入黄口堤防下延工程新增控导工程
单元工程量

分部工程名称
第三分部 　主槽护岸段(8+９４８～９＋160、９＋８2３~1０＋279)
施工
单位
长治市水利建筑工程处
单元工程名称、部位
、
施工日期
年 月　日~ 年月 日
序号
检测项目
初检
复检
终检
1
砂、石垫层厚度

2
垫层基面表面平整度

3
垫层基面坡度

初检负责人:
年 月 日
复检负责人:
年 　 月 日
终检负责人:
年 　 月　 日
汾河入黄口堤防下延工程护岸工程
碎石垫层单元工程监理平行检测记录备查表
单位工程名称
汾河入黄口堤防下延工程新增控导工程
单元工程量

分部工程名称
第三分部 　　主槽护岸段(8+948~9+１60、9+8２3～10+2７9)
施工单位
长治市水利建筑工程处
单元工程名称、部位

施工日期
年 月 日～ 年月 日
序号
检测项目
检 测
1
砂、石垫层厚度

2
垫层基面表面平整度

3
垫层基面坡度

现场监理:
年 月 　日

汾河入黄口堤防下延工程碎石垫层单元工程实测记录表
序号
检测项目
检测方法
桩　 号
实测记录
桩　　号
实测记录
１
砂、石垫层厚度(cｍ)
钢卷尺量测１0个断面,量测10点

2
垫层基面表面平整度(cm)
钢卷尺量测10个断面,量测10点

３
垫层基面坡度
坡度尺量测１０个断面,量测10点

初检人:　 　 　 　 　　 　 　　　 　 　 　 　　　 　 　 　 　　 　 年 月　　 日
汾河入黄口堤防下延工程碎石垫层单元工程实测记录表
序号
检测项目
检测方法
桩 　号
实测记录
桩 　号
实测记录
1
砂、石垫层厚度(cm)
钢卷尺量测1０个断面,量测１0点

2
垫层基面表面平整度(cm)
钢卷尺量测１0个断面,量测10点

3
垫层基面坡度
坡度尺量测１0个断面,量测10点

复检人: 　　 　 　　　 　 　　　 　 　 　　 　 　 　 　 　 　　 年 　　月 日
汾河入黄口堤防下延工程碎石垫层单元工程实测记录表
序号
检测项目
检测方法
桩　　号
实测记录
桩 号
实测记录
1
砂、石垫层厚度(cm)
钢卷尺量测１0个断面,量测10点

2
垫层基面表面平整度(ｃm)
钢卷尺量测10个断面,量测10点

3
垫层基面坡度
坡度尺量测1０个断面,量测１0点

终检人:　 　 　 　　 　　 　 　 　 　 　 　 　 　　　年　 月 　　日
