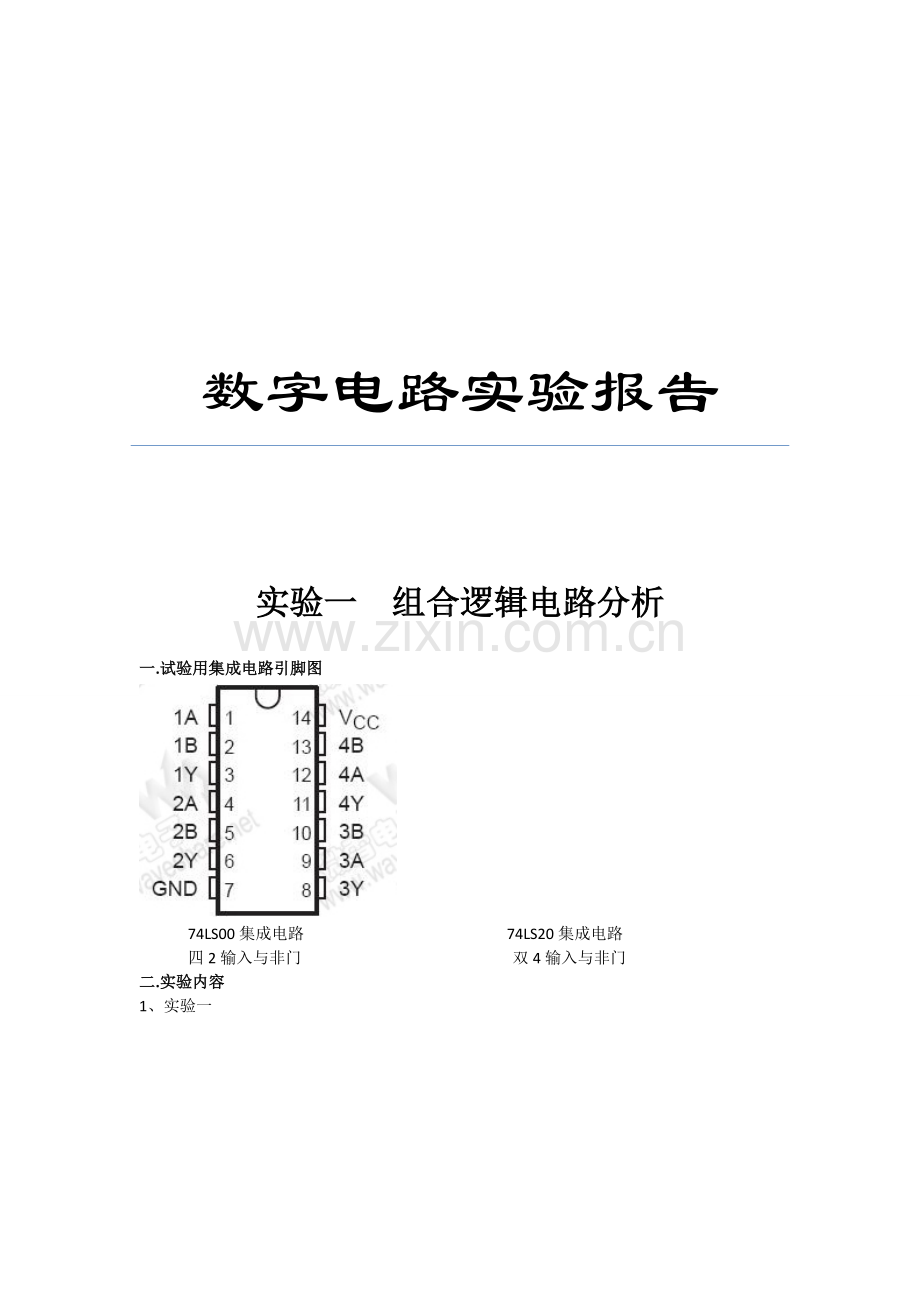

数字电路实验报告

实验一 组合逻辑电路分析
一.试验用集成电路引脚图

74LS00集成电路 74LS20集成电路
四2输入与非门 双4输入与非门
二.实验内容
1、实验一

自拟表格并记录:
A
B
C
D
Y
A
B
C
D
Y
0
0
0
0
0
1
0
0
0
0
0
0
0
1
0
1
0
0
1
0
0
0
1
0
0
1
0
1
0
0
0
0
1
1
1
1
0
1
1
1
0
1
0
0
0
1
1
0
0
1
0
1
0
1
0
1
1
0
1
1
0
1
1
0
0
1
1
1
0
1
0
1
1
1
1
1
1
1
1
1
2、实验二
密码锁得开锁条件就是:拨对密码,钥匙插入锁眼将电源接通,当两个条件同时满足时,开锁信号为“1”,将锁打开。否则,报警信号为“1”,则接通警铃。试分析密码锁得密码ABCD就是什么？

ABCD接逻辑电平开关。
最简表达式为:X1=AB’C’D 密码为: 1001
表格为:
A
B
C
D
X1
X2
A
B
C
D
X1
X2
0
0
0
0
0
1
1
0
0
0
0
1
0
0
0
1
0
1
1
0
0
1
1
0
0
0
1
0
0
1
1
0
1
0
0
1
0
0
1
1
0
1
1
0
1
1
0
1
0
1
0
0
0
1
1
1
0
0
0
1
0
1
0
1
0
1
1
1
0
1
0
1
0
1
1
0
0
1
1
1
1
0
0
1
0
1
1
1
0
1
1
1
1
1
0
1
三、实验体会:
1、分析组合逻辑电路时,可以通过逻辑表达式,电路图与真值表之间得相互转换来到达实验所要求得目得。
2、这次试验比较简单,熟悉了一些简单得组合逻辑电路与芯片 ,与使用仿真软件来设计与构造逻辑电路来求解。
实验二 组合逻辑实验(一) 半加器与全加器
一.实验目得
1. 熟悉用门电路设计组合电路得原理与方法步骤
二.预习内容
1. 复习用门电路设计组合逻辑电路得原理与方法步骤。
2. 复习二进制数得运算。
3. 用“与非门”设计半加器得逻辑图。
4. 完成用“异或门”、“与或非”门、“与非”门设计全加器得逻辑图。
5. 完成用“异或”门设计得3变量判奇电路得原理图。
三.元件参考

依次为74LS283、74LS00、74LS51、74LS136
其中74LS51:Y=(AB+CD)’,74LS136:Y=A⊕B(OC门)
四.实验内容
1. 用与非门组成半加器,用或非门、与或非门、与非门组成全加器(电路自拟)

半加器

全加器
被加数Ai
0
1
0
1
0
1
0
1
加数Bi
0
0
1
1
0
0
1
1
前级进位Ci1
0
0
0
0
1
1
1
1
与Si
0
1
1
0
1
0
0
1
新进位Ci
0
0
0
1
0
1
1
1
2. 用异或门设计3变量判奇电路,要求变量中1得个数为奇数就是,输出为1,否则为0、

3变量判奇电路
输入A
0
0
0
0
1
1
1
1
输入B
0
0
1
1
0
0
1
1
输入C
0
1
0
1
0
1
0
1
输出L
0
1
1
0
1
0
0
1
3. “74LS283”全加器逻辑功能测试
测试结果填入下表中:
被加数A4A3A2A1
0111
1001
加数B4B3B2B1
0001
0111
前级进位C0
0或1
0或1
与S4S3S2S1
1000
1001
0000
0001
新进位C4
0
0
1
1
五.实验体会:
1、通过这次实验,掌握了熟悉半加器与全加器得逻辑功能
2、这次实验得逻辑电路图比较复杂,涉及了异或门、与或非门、与非门三种逻辑门,在接线时应注意不要接错。各芯片得电源与接地不能忘记接。
实验三 组合逻辑实验(二)数据选择器与译码器得应用
一.实验目得
熟悉数据选择器与数据分配器得逻辑功能与掌握其使用方法
二.预习内容
1. 了解所有元器件得逻辑功能与管脚排列
2. 复习有关数据选择器与译码器得内容
3. 用八选一数据选择器产生逻辑函数L=ABC+ABC’+A’BC+A’B’C与L=A⊕B⊕C
4. 用3线—8线译码器与与非门构成一个全加器
三.参考元件
数据选择器74LS151,3—8线译码器74LS138、

四.实验内容
1、数据选择器得使用:
当使能端EN=0时,Y就是A2,A1,A0与输入数据D0~D7得与或函数,其表达式为:
Y=(表达式1)
式中mi就是A2,A1,A0构成得最小项,显然当Di=1时,其对应得最小项mi在与或表达式中出现。当Di=0时,对应得最小项就不出现。利用这一点,不难实现组合电路。
将数据选择器得地址信号A2,A1,A0作为函数得输入变量,数据输入D0~D7作为控制信号,控制各最小项在输出逻辑函数中就是否出现,就是能端EN始终保持低电平,这样,八选一数据选择器就成为一个三变量得函数产生器。
①用八选一数据选择器74LS151产生逻辑函数
将上式写成如下形式:L=m1D1+m3D3+m6D6+m7D7
该式符合表达式1得标准形式,显然D1、D3、D6、D7都应该等于1,二式中没有出现得最小项m0、m2、m4、m5,它们得控制信号D0、D2、D4、D5都应该等于0。由此可画出该逻辑函数产生器得逻辑图。
L=ABC+ABC’+A’BC+A’B’C
②用八选一数据选择器74LS151产生逻辑函数
根据上述原理自行设计逻辑图,并验证实际结果。

2、3线—8线译码器得应用
用3线—8线译码器74LS138与与非门构成一个全加器。写出逻辑表达式并设计电路图,验证实际结果。

3、扩展内容
用一片74LS151构成4变量判奇电路

五、实验体会
1、数据选择器用来对数据进行选择,特别选择适用于函数得分离,就是比较常用得组合逻辑器件;译码器用于数据得编码与译码中,也就是较常用得逻辑器件。
2、集成得组合逻辑电路也就是有简单得门电路组合而成,可以根据对逻辑电路得连接,集成得逻辑器件之间可以相互转化,功能也进行了扩展了。
实验四:触发器与计数器
一、 实验目得
1、 熟悉JK触发器得基本逻辑功能与原理。
2、 了解二进制计数器工作原理。
3、 设计并验证十进制,六进制计数器。
二、 预习内容
1、 复习有关RS触发器,JK触发器,D触发器得内容。
触发器就是构成时序逻辑电路得基本逻辑单元,具有记忆、存储二进制信息得功能。
从功能上瞧,触发器可分为RS、D、JK、T、T’等几种类型。上述几种触发器虽然功能不同,但相互之间可以转换。边沿触发器就是指,只有在时钟脉冲信号CP得上升沿或者就是下降沿到来时,接收此刻得输入信号,进行状态转换,而在其它任何时候输入信号得变化都不会影响到电路得状态。
2、 预习有关计数器得工作原理。
统计输入脉冲个数得过程计数。能够完成计数工作得电路成为计数器。计数器得基本功能就是统计时钟脉冲得个数,即实现计数操作,也用于分频、定时、产生节拍脉冲等。计数器得种类很多,根据计数脉冲引入方式得不同,将计数器分为同步计数器与异步计数器;根据计数过程中计数变化趋势,将计数器分为加法计数器、减法计数器、可逆计数器;根据计数器中计数长度得不同,可以将计数器分为二进制计数器与非二进制计数器(例如十进制、N进制)。
二进制计数器就是构成其她各种计数器得基础。按照计数器中计数值得编码方式,用n表示二进制代码,N表示状态位,满足N=2“得计数器称作二进制计数器。74LS161D就是常见得二进制加法同步计数器
3、 用触发器组成三进制计数器。设计电路图。
4、 用 74 LS 163与与非门组成四位二进制计数器,十进制计数器,六进制计数器。设计电路图。
三、 参考元件

74LS00 74LS107

74LS74 74LS163
四、实验内容
1、RS触发器逻辑功能测试

R—S触发器
R
S
Q

触发器电位
0
1
0
1
0
1
0
1
0
1
1
1
0
0
不确定
0
0
不变
不变
保持
2、74LS163得逻辑功能测试

74LS163得逻辑功能表如下
输入
输出

CTP
CTT
CP
D0
D1
D2
D3
Q0
Q1
Q2
Q3
0
X
X
X

X
X
X
X
0
0
0
0
1
0
X
X

d0
d1
d2
d3
d0
d1
d2
d3
1
1
1
1

X
X
X
X
计数
1
1
0
X

X
X
X
X
保持
1
1
X
0

X
X
X
X
保持
3、用74LS163组成六进制计数器

输出QA QB QC QD 从0000逐渐增1直至0101,此时QA=1,QC=1,经过与非门后为低电平,输入至CLR同步清零,又开始了下一轮得计数。故计数范围为0000——0101,为六进制计数器。
4、用74LS163组成十进制计数器

输出QA QB QC QD 从0000逐渐增1直至1001,此时QA=1,QD=1,经过与非门后为低电平,输入至CLR同步清零,又开始了下一轮得计数。故计数范围为0000——1001,为十进制计数器。
1、 用74LS163组成六十进制计数器

五、实验体会:
这次试验熟悉了计数器、译码器、显示器等器件得使用方法,学会用它们组成具有计数、译码、显示等综合电路,并了解它们得工作原理。利用常用计数器通过设计可以实现非常用进制计数器,一般有同步与异步两种不同得方案,同时也可以采用清零与预置数来达到归零得目得。
实验五 555集成定时器
一.实验目得
熟悉与使用555集成定时器
二.实验内容
1、555单稳电路
1） 按图连接,组成一个单稳触发器
2） 测量输出端,控制端得电位与理论计算值比较
3） 用示波器观察输出波形以及输出电压得脉宽。tw=RCln3=1、1RC

2.555多谐振荡器
1)按图接线,组成一个多谐振荡器
输出矩形波得频率为:f=1、43/(R1+2R2)
2)用示波器观察波形

通过示波器观察到输出波形为脉冲波
3、接触开关
按图接线,构成一个接触开关,摸一下触摸线,LED亮一秒

三.实验体会
本次实验就是关于555集成定时器以及它构建得触发器与振荡器。555定时器在逻辑电路中用得非常广泛,可以由它产生各种各样得脉冲波形,一般作为信号源来使用。
实验六 数字秒表
一.实验目得:
1、了解数字计时装置得基本工作原理与简单设计方法。
2、熟悉中规模集成器件与半导体显示器得使用。
3、了解简单数字装置得调试方法,验证所设计得数字秒表得功能。
二.实验元件:
集成元件:555一片,74LS163一片,74LS248两片,LED两片,74LS00两片。
二极管IN4148一个,电位器100K一个,电阻,电容。
三.实验内容:
1、实验原理框图

① 秒信号发生器用555定时器构建多谐振荡电路而成
② 六十进制计数器用两块74LS163组成
③ 译码电路由74LS148组成
④ 数码显示由LED组成。
2、 设计内容及要求
译码电路
秒计数器
控制电路
秒信号发生器
数码显示器

①用上述元器件设计一个数字秒表电路,电路包含秒脉冲发生器、计数、译码,显示00至59秒。
②具有清零、停止、启动功能。
③至少使用一块74LS248芯片及共阴极显示器。
3实验电路图设计如下:

开关A B置于高电平时开始计数,A置于低电平得时候暂停计数,B置于低电平得时候清零。
四.实验体会:
最后得实验为一综合性实验,综合考察了555定时器与计数电路得应用。其中在接线时应先检查导线得通断后在使用,可以节省不必要浪费得时间;另外要将电路分割成不同得功能块来拼接会就是过程清晰、简洁。由多谐振荡器产生得信号接入计数器时应用与非门来处理一下,否则计数器会出现乱码,可见理论与实际就是有偏差得,可能就是多谐振荡器产生得方波中有干扰信号。
