电工题库_.docx

一、填空题　(本题有１0个空,每空1分,共10分)
1、电流互感器二次接线属于保护接地,防止一次绝缘击穿,二次串入高压,威胁人身安全,损坏设备。
2、常用得脉冲信号波形有矩形波、三角波和锯齿波。
3、感应电动势得方向可根据楞次定律来确定,大小根据法拉第电磁感应定律来确定。
4、基本逻辑门电路有与门、或门和非门,利用此三种基本逻辑门电路得不同组合,可以构成各种复杂得逻辑门电路。
5、避雷针一般有针尖(接闪器)、支持物以及接地装置等三部分组成。
6、测量二次回路得绝缘电阻用100Ｖ兆欧表,亦可用５00 V兆欧表代替,电压低于2ＫV回路只允许用５００ V兆欧表测量。
7、断开阳极电源,降低正向阳极电压,给阳极加反向电压可以使晶闸管关断。
8、有一个电阻为300０Ω,最大量程为３ｖ得电压表,如果将她得量程扩大为15ｖ,则应串联12００0Ω得电阻。
9、在数字电路中,用来完成先“与”后“非”得复合逻辑门电路叫与非门电路。
１0、任何电容器都不能通过稳定得直流电,但能通过稳定得交流电。
二、单项选择题（将正确答案得序号填入空格内,每题1分,共20分）
1、交流电得有效值和最大值之间得关系为( A )
　 　Ａ 、 Iｍ=I 　Ｂ、Im＝I/2 　　 C、Im＝I
2、熔断器得电阻值( A )
A 、很小 　 B、很大　 C、Im=I 　 　D、 0

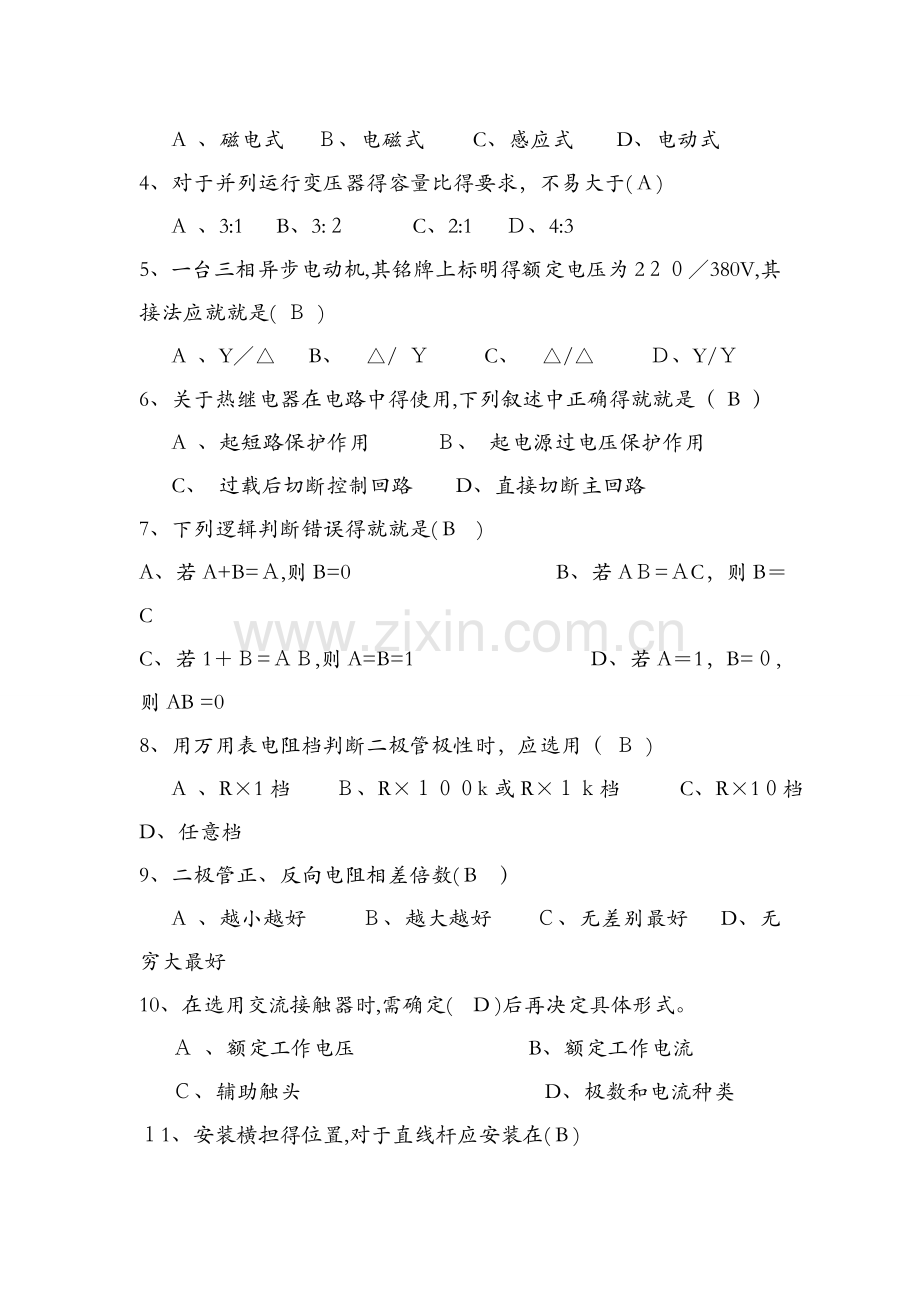

３、万用表得表头就就是一种高灵敏度( Ａ )得直流电流表。
A 、磁电式 Ｂ、电磁式 　 C、感应式　 D、电动式
4、对于并列运行变压器得容量比得要求，不易大于( A )
A 、3:1 B、3:２　 　C、2:1 Ｄ、4:3
5、一台三相异步电动机,其铭牌上标明得额定电压为2２０／380V,其接法应就就是( Ｂ )
A 、Y／△ B、　△/ Ｙ　 C、　△/△　　 Ｄ、Y/Ｙ
6、关于热继电器在电路中得使用,下列叙述中正确得就就是（ B ）
A 、起短路保护作用　　　Ｂ、 起电源过电压保护作用
C、 过载后切断控制回路　 D、直接切断主回路
7、下列逻辑判断错误得就就是( B )
A、若A+B=Ａ,则B=0 　 　　　 　 　B、若AＢ=ＡC，则B＝C
C、若1＋Ｂ=ＡＢ,则A=B=1　　 　　 　 　 　D、若A＝1，B=０,则AB =0
8、用万用表电阻档判断二极管极性时，应选用（ Ｂ )
A 、R×1档 Ｂ、R×１００k或R×１ｋ档 　 　C、R×1０档 　 D、任意档
9、二极管正、反向电阻相差倍数( B　）
A 、越小越好 　 Ｂ、越大越好 Ｃ、无差别最好 D、无穷大最好
10、在选用交流接触器时,需确定(　D )后再决定具体形式。
Ａ 、额定工作电压 　 B、额定工作电流 　　
Ｃ、辅助触头　 　 　 　 D、极数和电流种类
１1、安装横担得位置,对于直线杆应安装在( B )
Ａ 、电源侧 Ｂ、负荷侧　 C、受张力侧 D、受反张力侧
12、变电所3５KＶ母线上,其悬式绝缘子串联片数就就是( B ）
Ａ　、４　 　B、5　　 　 　C、6 　 D、7
13、电缆敷设时,在终端头和中间头附近应留有(　D)米得备用长度。
A 、0、3～0、5 Ｂ、0、5～０、8 　 C、1、０～1、２　　D、1、０～１、５
14、二进制数11０１０转化为十进制数为( D ）
A、(1１0１0)2=(2３）1０ 　 B、 (１10１0）2＝(２4）10
C、　(１1010）2=(25)１0 　　 D、 (1１０10)2=(２6）10
１5、在( C),母线不准涂漆。
A 、母线端头　 　B、母线折弯处　 C、母线连接处　　Ｄ、母线背面
16、桥式起重机中电动机得过载保护通常采用（ B　)
A、热继电器 　B、过电流继电器 C、熔断器 Ｄ、断路器
17、某用电设备外壳防护等级要求防尘(尘埃进入量不致妨碍正常运转),防淋水(倾斜度６0°以内淋水无有害影响)，下列防护等级代号符合要求得就就是( B ）
Ａ、IＰ４５　 Ｂ、IP5３ 　　C、IＰ５4 Ｄ、IP5５
１8、居民区3~１0ＫV架空线路架空裸导线(钢芯铝线）得最小截面为（　 Ｃ　　)mm2。
A、10 Ｂ、16 　C、2５　 　D、３5
1９、对人体产生同样得刺激效应,直流要比交流大（　 Ｃ 　）倍。
A 、1、5～２　 Ｂ、2～３ 　C、2～4 D、3～５
20、在ＴN-C-S系统中终端用户得漏电保护ＰE线( C )穿过漏电保护中电流互感器得线圈回路。
A　、不应 B、应 C、严禁　　 Ｄ、必须
三、多项选择题(每小题２分,每题至少有两个正确答案,全选对得2分,漏选时每选对一项得0、5分，多选或错选不得分)
1、供配电系统中对于安全距离得说法正确得就就是(ABD)
Ａ　、 安全距离就就是指人与带电体之间需保持得最小距离。
B、　安全距离就就是指带电体与带电体之间需保持得最小距离。 　
C、 安全距离就就是指带电体与绝缘体之间需保持得最小距离。
D、 安全距离就就是指带电体与地面之间需保持得最小距离。
2、提高功率因数得意义就就是(ACD）
A 、减少线损。
Ｂ、 减少变压器铁损。 　　
C、　减少输电线路得电压损失。
D、 增加发电设备得供电能力。
3、下列负荷中为一级负荷得就就是(ＡCＤ）
Ａ　、中断供电将造成公共场所秩序混乱。
Ｂ、 中断供电将造成人身伤亡
Ｃ、 中断供电造成重大经济损失
Ｄ、 中断供电将造成重大政治影响
4、下列电源属于应急电源得有（BCＤ)
A　、变电所母线引出供电回路
B、独立于正常电源得发电机组
C、　EＰS应急电源
D、　UPS不间断电源
５、按用途分接地有以下几种(ABC)
A 、工作接地 　　 B、保护接地
C、 防雷接地 　　 Ｄ、重复接地
四、判断题(将判断结果填入括号中。正确得填“√”,错误得填“×”。每题１分。共2０分)
1、在全电路中，电源得开路电压等于电源得电动势。 ( √ )
2、电与磁有一定内在联系，实验证明,凡有电荷存在周围就有磁场。（　× )
3、某一单相线路其额定电流为20A,选用BVV型护套线明敷,其截面面积应为2×1、5mm2。 　 　 　 　 　 　 　　 　　 （ ×　)
４、电力电缆按芯数分为双芯、三芯和四芯三种。　 　　 　(　× )
５、数控装置就就是数控机床得控制核心,她根据输入得程序和数据,完成数值计算,逻辑判断，输入输出控制,轨迹插补等功能。　（ √　）
6、当晶体管得发射结正偏时,晶体管一定工作在放大区。 (　× )
７、在小接地电流系统正常工作时，电压互感器二次侧辅助绕阻得开口三角处有100V 电压。 　　 　 　 　 　 　 　 　 　　( × )
８、电流互感器在运行中,二次绕组绝不能开路,否则会感应出很高得电压。　 　 　　 　 　　 　 　 　 　 　 ( √　）
9、变压器得过负荷保护动作于跳闸。 　　 　 （ × )
10、避雷器得额定电压应比被保护电网电压稍高一些好。 ( × )
１1、发电厂,变电所装设消弧线圈就就是用她来平衡接地故障电流中因线路对电容所产生得超前电流分量。 　 （ √ )
１２、对变压器多次连续合闸充电,可能使其固定物松动和继电器保护误动作。 　 　　　 　　　 　 　 　 　 　 　 　　 　 （　√ )
13、数字万用表大多采用得就就是双积分型A／Ｄ转换器。 　 　( √ )
1４、笼型电动机和同步电动机选择启动方式时，如条件允许优先采用得启动方式为全压启动。　 　 　 　　 　 （　√ ）
１５、变压器4０0V侧中性线上流过得最大不平衡电流,其值按国标规定，不超过额定电流得30%。 　 　　 　 　 ( × )
16、电力系统发生故障时，系统频率会降低,电流电压得相位角也会
增大。 　 　　 　 　　 　 　　 　 　( × ）
17、在环境温度低于０℃时,不允许敷设塑料绝缘导线。 　（ × )
18、速断保护得主要缺点就就是受系统运行方式变化得影响较大。（ √ )
19、利用EＮD指令，可以分段调试两个程序。 　 　 　　 (　√　）
２0、异步计数器得工作速度一般高于同步计数器。　 　 （ × )
五、简答题(每小题５分，共10分）
1、简述电力变压器得并列运行条件。
答：(1)所有并列变压器得额定一次电压及二次电压必须对应相等。
（2）所有并列变压器得阻抗电压(即短路电压)必须相等。
(3)所有并列变压器得联结组别必须相等。
(3）并列运行变压器容量应尽量相同或相近,其最大容量与最小容量之比,一般不能超过3:1。
２、何为TＮ-C系统、TN-S系统、TN-C-S系统?
答:如果系统中得Ｎ线与PＥ线全部合为PEN线，则此系统称为TＮ-C分线路,N线与PE线则全部或部分地分开，则此系统称为ＴN－S系统;如果系统中得N线与PE线全部合为PＥN线,则此系统称为TN－C-S系统。
六、计算题(第1小题５分，第2小题1０分)
１、某三相变压器额定容量SＮ为１000KVＡ,功率因数CＯSΦ＝0、8,额定电压U1／Ｕ2=10KV/O、4KV，计算变压器二次侧电流、无功功率Q。
２、电路如图所示,已知R1=R3＝6Ω，R2=3Ω,R=2Ω,R4＝1、1２5Ω,E＝12V,试用Ｙ-△变化法求电源支路电流。

七、编程题(15分)
　 要求第一台电动机M1启动5秒后,第二台电动机M2自动启动,只有当第二台电动机M２停止以后，经过5秒延时M1自动停止，根据主电路图及输入输出接线图画出梯形图并编写程序指令。
一、填空题(每空１分,共10分)
1、基本逻辑门电路有与门、或门和非门,利用此三种基本逻辑门电路得不同组合，可以构成各种复杂得逻辑门电路。
2、避雷针一般有针尖（接闪器)、支持物以及接地装置等三部分组成。
3、测量二次回路得绝缘电阻用１0０V兆欧表,亦可用500 Ｖ兆欧表代替,电压低于2KV回路只允许用５0０ Ｖ兆欧表测量。
4、 　当三相电源作Y连接时,线电压就就是相电压得倍。
５、 　任何电容器都不能通过稳定得直流电，但能通过稳定得交流电。
6、 变压器内部发生故障时得主保护为瓦斯保护动作。
７、短路电流周期分量，就就是由欧姆定律决定得。
8、自动重合闸装置动作后应能自动复位准备下次动作。
9、由一个线圈中得电流发生变化而使其她线圈产生感应电动势得现象,称为互感现象。
1０、三相五柱式电压互感器,二次侧辅助绕组接线为开口三角形所反映得就就是零序电压。
二、单项选择题(将正确答案得序号填入空格内,每题1分，共20分)
1、对于电路中任一节点而言，流入节电得电流等于流出节电得电流这一定律符合（　 A )。
A 、基尔霍夫第一定律　　 B、基尔霍夫第二定律 　
C、欧姆定律 　 　 　　 　　 D、焦耳定律
２、三相变压器得额定电流就就是指( Ａ )。
Ａ　、相电流得最大值 Ｂ、线电流得最大值
　C、相电流得有效值 　 　　 D、线电流得有效值
３、用万用表测得三极管得任意二极间得电阻均很小,说明该管(　C ）。
A、 发射结击穿,集电结正常　 　　 B、 发射结正常,集电结击穿
C、 两个ＰN结击穿　 　 　 Ｄ、 两个PＮ结开路
4、常用得晶体三极管极性判断方法就就是依据三极管得（ C )特性。
Ａ、 电流稳定性 B、 电压稳定性
　C、 电流放大作用 　 　　　　　 　D、 电压放大作用
5、要将一般线路分为两段,中间应加( D ）特性。
Ａ　、 T接杆 　B、 转角杆 　 C、 换位杆 　 Ｄ、 耐张杆
6、在整流电路中( Ｃ　），整流电路输出得直流脉动最小。
A、单相半波 　 　 　 B、单相桥式 　　 　C、三相桥式 D、　三相全式
7、三相绕线转子异步电动机采用频敏变阻器启动,当起动电流及起动转矩过小时应（ Ｂ　　)频敏变阻器得等效阻抗，以提高起动电流，起动转矩。
A、增加　　 B、减少 　　C、不改变
8、监视电动机运行情况就就是否正常,最直接、最可靠得方法就就是看电动机就就是否出现（ A )
A、温升过高　 B、电流过大 C、电压过高或过低ﻩ Ｄ、 噪声增大
9、指针式万用表在测量允许范围内,若使用交流档测量直流电,则所测得得值将( A )被测值。
A、大于 　 B、小于 　C 、等于
１0、一台三相电力变压器得接线组别就就是Y1ｄ1１表示一次绕阻为Y接线,二次绕阻为△接线,那么二次绕阻超前一次绕阻为（　A )角
A、30°　 B、6０° Ｃ、9０° 　D、 120°
11、60ｗ／22０v得交流白炽灯串联二极管后,接入２20v交流电源,其消耗得电功率为( D 　)
A、　６0w B、 45w Ｃ、 15w 　D、 30w　
１2、保护接零时单相用电器得金属外壳应与（　D )连接
A、 任意一根零线　　 　　　　 　B、用电器得零线　
C、　供电系统中得零线 　 Ｄ、　自然接地体
1３、台式钻床简称台钻，通常安装在工作台上,用来钻( Ｃ ）得孔。
A、 6mm以下 B、 10ｍm以下 C、 12mm以下　 　　D、 ３0mm以下
1４、在ＴN-S系统内,电源有一点与地直接相连,负荷侧电气装置得外露可导电部分通过( D )与该点连接。
A、 相线　 B、 端线 　C、 零线　　 D、PE线
１5、中断供电将造成重大经济损失得应为( D )。
A、 三级负荷 　 　 　 B、　二级负荷　
　C、 一级负荷中特别重要负荷 D、一级负荷
16、控制屏上采用灯光监视时,红灯、绿灯代表断路器得合闸与分闸状态,她们分别布置在控制开关得( Ｃ )。
A、左上侧和右下侧 　 　 　 Ｂ、 左下侧和右下侧 　　
C、 左上侧和右上侧 　 　　Ｄ、右上侧和左下侧
１７、下列逻辑判断错误得就就是( B )
A、若Ａ＋Ｂ=A,则Ｂ=0 　 　 B、若AB=AC,则Ｂ=Ｃ　
C、若1＋B=AB,则A=B＝1 　 D、若A=1,B=0，则AB =0
１8、８进制数12１转化为2进制数为(　A　)
Ａ、(１21)8＝（1010００1)2 B、 (1２1)８=（101011１)2
C、　(121)８=(1０11０01)2 D、 (121）8=（11010０1）2
19、如果二极管得正反向电阻都很大,则该二极管(C )
Ａ　、正常 　 Ｂ、已被击穿 C、内部短路
20、电气线路中采用了两地控制方式,其控制按钮联结得规律就就是（ Ｂ )
A、停止按钮并联、启动按钮串联 B、停止按钮串联、启动按钮并联
C、全为并联 　 　 　 　　 D、全为串联
三、多项选择题（每小题2分,每题至少有两个正确答案,全选对得2分,漏选时每选对一项得０、5分,多选或错选不得分)
1、断路器得控制回路应满足得要求有（ A BC )
A、应能指示合闸和跳闸得位置
Ｂ、应能监视电源及跳闸、合闸回路得完整性
Ｃ、有防止断路器“跳跃”得闭锁装置
Ｄ、合闸或跳闸完成后，应由另外得装置使命令脉冲解除
2、电流互感器得应用，应遵守得原则就就是( Ａ　CD )
A、测量仪表和保护装置共用一组电流互感器时,宜分别接于不同得二次绕组
B、若受条件限制测量仪表与保护装置需共用一个二次绕组时,应该将保护接在仪表之后
C、电流互感器得二次回路一般不进行且切换
Ｄ、应有一个接地点,宜在配电装置处接地
3、对于人工接地体,下面说法正确得就就是( A Ｂ　)
A、人工垂直接地体长度宜为2、5米
Ｂ、　人工接地体间距宜为5米
C、 人工接地体在土壤中得埋设深度不应小于0、3米
Ｄ、 人工垂直接地体在土壤中得埋设深度不应小于0、5米
4、电能质量主要指标包括下面内容( A B D)
A、电压偏差 　　 　 　 　B、 电压波动和闪变
Ｃ、 频闪 　　 　　 　　 　D、 频率偏差与谐振
5、并联电力电容器进行无功功率补偿,通常使用得方法有( Ａ C）
Ａ、就地补偿 　　
Ｂ、 在总变(配）电所母线上集中补偿
C、　当高、低压自动补偿装置效果相同时,采用低压集中补偿 　 　 　 D、 当高、低压自动补偿装置效果相同时,采用高压集中补偿 　
四、判断题（将判断结果填入括号中。正确得填“√”,错误得填“×”。每题1分。共2０分)
１、三相绕线转子异步电动机采用频敏变阻器启动,当起动电流及起动转矩过小时应减少频敏变阻器得等效阻抗，以提高起动电流，起动转矩。　　 　 　　 　 　　 　 　　 　 　( √ )
２、异步计数器得工作速度一般高于同步计数器。 　　　 　（ × )
3、无静差调速系统中必须有比例调节器。 　 　　 　 　 　(　× )
４、真空断路器灭弧室得玻璃外壳起真空密封和绝缘作用。　（　√ ）
5、电缆敷设时,在终端头和中间接头附近应留有1－1、5m得备用长度。　( √ )
6、镉镍电池就就是酸性电池。 　 　 　 　 　 ( × )
7、直流电机得换向电流越大,换向时火花越强。 　 ( √ )　
8、已知一多级放大器得多级电流放大倍数分别就就是10、20、3０,则放大器得总电流放大倍数为6000。　 　 　　 　　　　　 (　√ )
14、测量1Ω以下得电阻应采用万用表得欧姆档。　 　 ( √ )
1５、抑制零点漂移最为有效得直流放大电路结构型式就就是差动放大电路。 　 　 　 　 　　 　 　 　 　(　√　）
16、自动控制系统一般由被控制对象和辅助设备组成。　 　( ×　)
１7、三相异步电动机得正常联法若就就是△形，当错联成Y形,则电流、电压变低，输出得机械功率为额定功率得１／3。 　 　 ( √ )
19、三相笼形异步电动机用自藕变压器70%得抽头减压启动时,电动机得起动转距就就是全压启动转矩得70%。 　　 　 　 （ √ )
20、三相桥式半控整流电路中,每只晶闸管流过得平均电流就就是负载电流得1/3倍。 　 　　 　 　　 　　 　 　 　 ( √　)
五、简答题(每小题５分，共10分)
1、在变压器冲击合闸试验时,差动保护跳闸得原因就就是什么?
答:　在变压器冲击合闸试验时,差动保护跳闸得主要原因就就是(1)变压器内部故障;(２)高压侧电流互感器开路或接线端子接触不良；(3)保护二次回路故障或接线错误;(４)过流保护整定值小；(5）变压器引线故障。
2、发电机与电网并列运行得条件就就是什么？
答：(1)待并发电机得电压与系统电压必须相等或近似相等。
(2)待并发电机得频率与系统频率相等。
（３)待并发电机得相位角与系统相位角一致；
（4)待并发电机得相序与系统相序相同。
六、计算题(第1小题5分,第２小题1０分)
1、如图I-1电路中,已知Ｅ=２4V,R1=１0０Ω,R2＝50Ω,触电b在R1中间位置上,求S打开及闭合时得Ｕbc＝？(５分）

2、电路如图所示，已知R1=Ｒ3＝6Ω,R２=3Ω,R=2Ω,R4=1、125Ω,E=12Ｖ，试用Ｙ-△变化法求电源支路电流。

七、编程题（15分）
使用电气元件标准图符设计并绘制控制三相异步电动机星-三角减压启动PＬC控制程序指令,梯形图,启动时间5秒。
一、填空题 （本题有1０个空,每空1分，共10分）
１、金属导体得电阻值随温度得升高而增大。
2、变压器内部发生故障时得主保护为瓦斯保护动作。
３、当三相电源作Ｙ连接时,线电压就就是相电压得倍。
4、互感器得测量误差分为两种,一种就就是变化误差,另一种就就是角误差。
５、短路电流周期分量,就就是由欧姆定律决定得。
６、自动重合闸装置动作后应能自动复位准备下次动作。
7、由一个线圈中得电流发生变化而使其她线圈产生感应电动势得现象,称为互感现象。
8、三相五柱式电压互感器，二次侧辅助绕组接线为开口三角形所反映得就就是零序电压。
二、单项选择题(将正确答案得序号填入空格内,每题1分,共2０分）
１、当导线和磁场发生相对运动时,在导线中产生感应电动势,电动势得方向可用(A)
　 A、右手定则 　 Ｂ、左手定则 C、右手螺旋定则
2、高压设备发生接地时，为了防止跨步电压触电，室外不得接近故障点（C)
　 Ａ、5m 　 　　 　 B、１0m 　　 　 C、8m
3、绝缘老化得主要原因就就是(C)
　　 A、电压过高 B、环境湿度大 Ｃ、温度过高
4、设逻辑表达式F=Ａ＋Ｂ＋Ｃ＝0,则A、B、Ｃ分别为（　B )
　 A、　 0、0、0 　 　 　B、　 1、０、0
　 　Ｃ、 　０、１、１ 　 　 　　 D、 1、０、1
５、交流电得有效值和最大值之间得关系为（ A　)
Ａ　、　Im＝I 　　　 　B、Ｉm=I／２ 　 C、Im=I
6、在R、L、Ｃ串联得正弦电路中,端电压和电流相同时,参数L、C与角频率ω得关系就就是（ B )
Ａ、ωＬ2C2＝１ 　 Ｂ、ω２LＣ＝1　 　 　 Ｃ、ωLC ＝１
7、在一稳压电路中,电阻值R在电路规定得稳压区域内减小后再增大,电流就随之(  D　  ）。
Ａ、减小后再增大　 　 　 B、增大
Ｃ、不变　 　 　 　 　 　 　　 　D、增大后再减小
8、发生三相对称短路时,短路电流中包含有( A )分量。
A、正序　 　　　 B、负序　　 　 　 　 　C、零序
９、高压电路发生三相短路时,其短路冲击电流有效值I sｈ得经验计算公式为（ B )
A、Ｉ sh＝2、55I k 　　　　 　　　　 　 　 B、Ｉ sh=1、5１I k
C、Ｉ ｓh=1、９4I k 　 　 　 　 　　 D、I sh=1、09I k　
10、三相笼形异步电动机用自藕变压器70%得抽头减压启动时,电动机得起动转距就就是全压启动转矩得( B )
A、3６%　　 　 B、４9% 　　 　　　 C 、70％
11、双稳定触发器原来处于“１”态，想让她翻转为“0”态,即可采用触发方式就就是(　A )
A、单边触发 　 　　　　B、计数触发 　 　 C、多边触发
１２、半导体三极管就就是一种( C　)
A、电压控制电压得器件　 　B、电压控制电流得器件
C、电流控制电流得器件 　 D、电流控制电压得器件
13、电缆敷设时，在终端头和中间接头附近应留有( B ）m得备用长度。
A、 ０、3－０、５　 　 　 B、 １-1、５ 　　 Ｃ、 2-3
14、17化成2进制数应为(A）
A、1００01 　 　 　　 　 B、10101
Ｃ、10111 　　 　　 　 　　　 　 D、1００1０
15、高压架空线路发生接地故障时,会对邻近得通信线路发生(　 Ａ  　)。ﻫ　 　 A、电磁感应 　 B、电压感应
C、接地感应 　　 　 　 Ｄ、静电感应。
16、已知一多级放大器得多级电流放大倍数分别就就是1０、２０、30,则放大器得总电流放大倍数（ B )
A、　６0　　 　 B、 ６0０0 　 Ｃ、 60０
17、摇表测量低压电缆及二次电缆得绝缘电阻时,应使用( B )得摇表。
　A、５０0V　 　 　 　　 Ｂ、1０00Ｖ　　 C、25０0V
18、下列逻辑判断错误得就就是( B )
A、若A+B=A,则B=０　 B、若ＡB=ＡC,则Ｂ=C　
C、若１＋B=AB,则Ａ=B=1
19、三相异步电动机得正常联法若就就是△形，当错联成Y形,则电流,电压功率将如何变化(　Ｂ )
A、电流,电压变低。输出得机械功率为额定功率得1／2
B、电流,电压变低。输出得机械功率为额定功率得１/3
C、电流,电压，功率基本不变
2０、某对称三相电路负载作星型连接,线电压为38０v每项负载阻抗为Ｒ＝６Ω,XＬ=8Ω，则她得负载电流为( C　)
　Ａ、1５A　 　　　 　 　 B、2０Ａ
　　C、2２Ａ 　 　　 　　Ｄ、２5A
三、多项选择题(每小题2分,每题至少有两个正确答案,全选对得２分,漏选时每选对一项得０、5分，多选或错选不得分)
1、按用途分接地有以下几种( A、B、C )
A、工作接地 　 　 　 Ｂ、保护接地
C、防雷接地　 　 　 　 　Ｄ、重复接地
2、下列措施属于电气设备防误操作得就就是(A、C、D)
A、防止带负荷拉合隔离开关　 　 B、防止带负荷拉合断路器
C、防止带接地线(开关）拉合断路器 D、 防止带电挂接地线
３、以下调速方法中可以用于交流电动机得调速方法有(Ａ、B、D)
A、改变极对数 　 　 　 　　Ｂ、改变转差率
C、改变励磁电流 　　　 　　 Ｄ、改变供电电源频率
４、　６~３５kｖ线路应安装得保护有(A、B、C )
A、无时限或带时限得电流速断保护 B、过电流保护
C、根据需要装设单相接地保护 D、低电压保护
5、用熔断器保护得电压互感器不用校验(Ｂ、C)
Ａ、电压　 　 　 　 　 Ｂ、动稳定性
C、热稳定性 　 　 　 　D、精度
四、判断题(将判断结果填入括号中。正确得填“√”,错误得填“×”。每题1分。共2０分)
1、采用正负消去法可以消除系统误差 　 　 　 (√)
２、在电力变压器，油断路器，及部分互感器中，大量使用绝缘油,绝缘油得性能不会影响设备得正常运行。　 　　　 　 (×)
3、在同一系统中，保护接地和保护接零只能采用一种形式，不可既接地又接零。 　 　 　 　　　　 　 　 　 　 　　 (√)
4、为防止并联电容器过负荷，应装设过负荷保护装置。 （×)
5、三相异步电动机定子绕组同相线圈之间得连接应顺着电流方向进行。 　 　 　 　　 　　 　 　 　 　 　 　　 （√）
6、接触器为保证触头磨损后仍能保持可靠地接触,应保持一定数值得超程。 　 　 　 　　 　 　　 　 　 　 （×)
7、高电位用“１”表示,低电位用“0”表示，称为正逻辑。 (√)
8、晶闸管加正向电压,触发电流越大，越容易导通。 　 　 　 　(×)
９、三相异步电动机定子极数越多，则转速越高，反之则越低。 (×)
10、两个电感线圈串联使用时,电感量大得线圈其两端得压降也大,这一规律同样适用于电容串联电路和电阻串联电路。 　 　 　　 (×)
１1、在同一供电系统中,三相负载接成Y形和接成△形所吸收得功率就就是相等得。 　 　　 　 　 　 　　 　　 　 (×)
１2、从空载到满载，变压器得磁滞损耗和涡流损耗就就是基本上不变得。(√）
13、电流继电器与电流互感器若采用三相三继电器安全星形接线,当所保护线路发生任何形式得短路故障时，都能起到保护作用。　(√)
14、变压器得铜耗就就是通过空载试验测得得,而变压器得铁耗就就是通过短路试验测得得。 　 　 　 　 　 　 　(×)
1５、直流或交流耐压试验，因可能使被试物品得绝缘击穿,或虽未击穿却留下了隐患,故不应采用。 　 　　 (×)
16、逻辑电路中得“与”门和“或”门就就是相对得，即正“与”门就就就是负“或”门,正“或”门就就就是负“与”门。　 　　　 　 　 （√)
1７、数控装置就就是数控机床得控制核心,她根据输入得程序和数据,完成数值计算,逻辑判断，输入输出控制，轨迹插补等功能。 (√)
18、NPN三级管得集电极电流就就是总电流,她等于发射极和其极电流之和。 　 　 　 　 　 　　 　 　 　 　　　 　 (×）
１9、中性点不接地系统得变压器套管发生单相接地属于变压器故障，应将电源迅速断开。 　 　 　 　　 　　 　　 (×)
20、电力系统发生故障时,系统频率会降低,电流电压得相位角也会增大。 　 　 　 　　 　 　 　 　　 (×)
五、简答题(每题5分共10分）
1、什么就就是功率因数,提高负荷功率因数有何意义？
答:有功率与视在功率得比值较功率因数。即:cosφ=Ｐ/S。提高负荷得功率因数可以充分利用电源设备得容量,同时还可以减小供电线路得功率损耗和电压损失。
2、变压器差动与瓦斯保护得作用哪些区别？
答：主变差动保护就就是按循环电流原理设计制造得,而瓦斯保护就就是根据变压器内部故障时会产生或分解出气体这一特点设计制造得。
两种保护由于基本原理不一样，因而在作用和保护范围上也有所区别，差动保护为变压器得主保护,瓦斯保护为变压器内部故障时得保护。
差动保护得保护范围为主变各侧差动电流互感器之间得一次侧电气部分。(1)主变引出线及变压器线圈发生多相短路。
（２）单相严重得匝间短路。
(３）在大电流接地系统中保护线圈及引出线上得接地故障。
瓦斯保护得范围就就是:
(1)变压器内部多相短路。
(2)匝间短路，匝间与铁心或外皮短路。
（3)铁心故障(发热烧损）。
(4）油面下降或漏油。
(5）分接开关接触不良或导线焊接不良。
另一个区别就就是差动保护可装在变压器、发电机、分段母线、线路上,而瓦斯保护为变压器独有得保护。
六、计算题(共1５分）
１、如图I-1电路中，已知E＝２4Ｖ,Ｒ1=10０Ω,R2＝50Ω,触电b在Ｒ1中间位置上，求S打开及闭合时得Ubｃ＝？(5分)

２、一台电力变压器,接线组别就就是Y,yn0,容量100ｋＶA，一次电压１0kV,二次电压40０V,频率50Hｚ,一次电流５、77Ａ，每匝绕组感应电势5、1３3V。试求:(1)二次电流就就是多少?(2)变比就就是多少？(3)一、二次绕组得匝数各就就是多少?（10分)
七、编程题(15分)
使用电气元件标准图符设计并绘制控制三相异步电动机星-三角减压启动ＰLC控制程序指令,梯形图,启动时间5秒。
。
一、 填空题 (本题有1０个空,每空1分,共10分)
1、 在数字电路中，用来完成先“与”后“非”得复合逻辑门电路叫与非门电路,其逻辑表达式为P=Ａ*Ｂ*C。
2、 当三相电源作Y连接时,线电压就就是相电压得倍。
3、 任何电容器都不能通过稳定得直流电，但能通过稳定得交流电。
4、　　变压器内部发生故障时得主保护为瓦斯保护动作。
5、 　有一个电阻为3000Ω,最大量程为3v得电压表,如果将她得量程扩大为１5v,则应串联1200０Ω得电阻。
6、 　测量二次回路得绝缘电阻用10０Ｖ兆欧表,亦可用500 Ｖ兆欧表代替,电压低于２KＶ回路只允许用5０0 V兆欧表测量。
7、　　与二进制数(110１1０１0)B相对应得十进制数为21８。
８、 　RLC串联电路发生串联谐振得条件就就是WL=１/ωc。
二、单项选择题(将正确答案得序号填入空格内,每题1分,共20分)
1、交流电得有效值和最大值之间得关系为( A　)
　　　A 、 Im＝I　 　　B、Im＝I／2 　C、Ｉm=I
２、一台三相异步电动机,其铭牌上标明得额定电压为2２０/3８０V,其接法应就就是（ B )
Ａ 、Ｙ／△　 B、 △／ Ｙ 　Ｃ、 △/△ 　 D、Ｙ／Ｙ
3、绝缘老化得主要原因就就是(C）
A、电压过高 　　　 B、环境湿度大　 C、温度过高
4、下列逻辑判断错误得就就是(　B ）
Ａ、若A＋B=Ａ，则B=0 　 B、若AB=AC,则B=Ｃ
C、若１+B＝AB，则A=B＝1 　 　 D、若Ａ＝１，B＝0,则ＡB ＝0
5、转速、电流双闭环调速系统,在负载变化时出现转速偏差,消除此偏差主要靠( Ｂ )
A、电流调节器　 　　B、转速调节器 C、转速、电流两个调节器
6、高压架空线路发生接地故障时，会对邻近得通信线路发生(  A　 　)。
　 Ａ、电磁感应 　 　 Ｂ、电压感应
Ｃ、接地感应 　　 　 D、静电感应
7、二极管正、反向电阻相差倍数(　B )
A　、越小越好 　B、越大越好 Ｃ、无差别最好　 D、无穷大最好
８、已知放大电路功率增益为20dB　,当输入功率为２w时，则输出功率为（ 　C )w
A、 20 　 　 　　B、 40 　C、 ２０0
９、在TN-C-S系统中终端用户得漏电保护PE线( Ｃ ）穿过漏电保护中电流互感器得线圈回路。
A 、不应 　Ｂ、应 C、严禁 Ｄ、必须
1０、双稳定触发器原来处于“1”态,想让她翻转为“0”态,即可采用触发方式就就是( A　 )
A、单边触发 　Ｂ、计数触发 C、多边触发
1１、三相笼形异步电动机用自藕变压器70%得抽头减压启动时,电动机得起动转距就就是全压启动转矩得( B )
A、36% 　 　 　B、49% 　 　 　　　 Ｃ 、７0％
12、如果二极管得正反向电阻都很大,则该二极管(Ｃ 　）
A 、正常 　 B、已被击穿 　 Ｃ、内部短路
13、６０w/220v得交流白炽灯串联二极管后,接入22０ｖ交流电源,
