江苏省建设工程造价员资格考试
土建造价案例分析
题号
一
二
三
四
五
六
七
总分
计分人
核分人
得分

本卷为案例分析题,初级做一~四题，共四题,总分1０0分；中级做三～六题,共四题,总分120分；高级做四～七题,共四题,总分120分;多做与漏做得题均不得分。人工工资单价与施工机械台班单价全部以０4年计价表中价格为准;文字与图形不同时，以文字说明为准;要求分析合理,结论正确，并简要写出计算过程。
得　分
评卷人

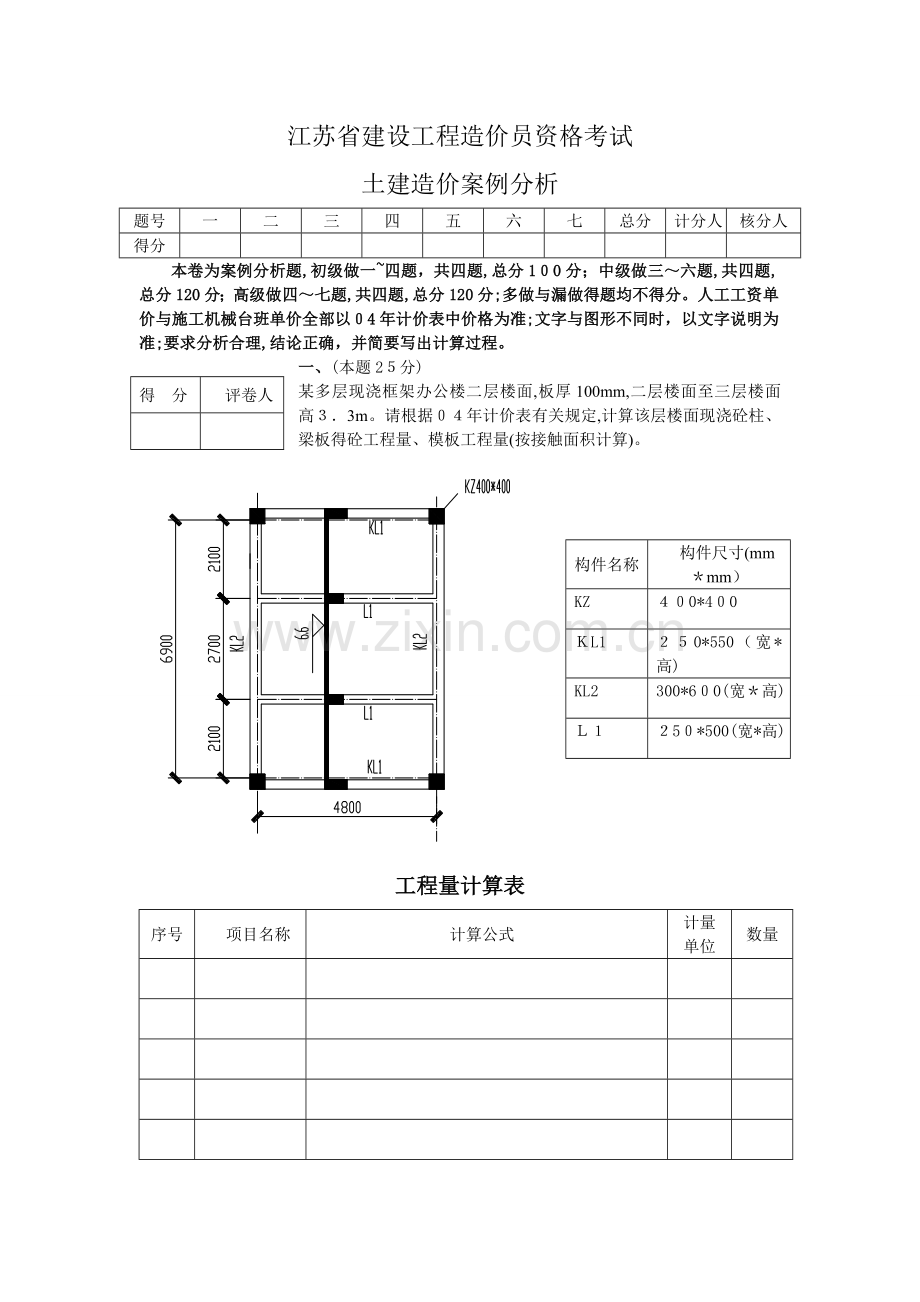

一、(本题2５分)
某多层现浇框架办公楼二层楼面,板厚100mm,二层楼面至三层楼面高３．3m。请根据０４年计价表有关规定,计算该层楼面现浇砼柱、梁板得砼工程量、模板工程量(按接触面积计算)。
构件名称
构件尺寸(mm＊mm）
KZ
４０0*4０0
ＫL1
２５0*550（宽*高)
KL2
300*6０0(宽＊高)
Ｌ１
２5０*500(宽*高)

工程量计算表
序号
项目名称
计算公式
计量
单位
数量

得 分
评卷人

二、(本题２5分)
某三类工程项目,基础平面图、剖面图如下,根据地质勘探报告,土壤类别为三类,无地下水。该工程设计室外地坪高为—0.3m,室内标高±0、００0以下砖基础采用M10水泥砂浆标准砖砌筑,—0.０6ｍ处设防水砂浆防潮层,C10砼垫层（不考虑支模浇捣),Ｃ20钢筋砼条形基础,±0、000以上为M７、5混合砂浆粘土多孔砖，砼构造柱从钢筋砼条基中伸出。
请计算:
1. 按04计价表规定计算土方人工开挖工程量,并套用相应计价表综合单价;
2. 按0４计价表规定计算砼基础、砖基础分部分项(防潮层、钢筋不算)数量,并套用相应计价表综合单价

工程量计算表
序号
项目名称
计算公式
计量
单位
数量

工程预算表
序号
定额
编号
项目名称
计量
方式
综合
单价(元)

得 分
评卷人

三、（本题25分）
根据下表提供得子目名称及做法,请按04计价表填写所列子目得计价表编号与综合单价，其她未说明得,按计价表执行。(人工、材料、机械单价与管理费费率、利润费率按计价表子目不做调整，项目未注明者均为于标高２0ｍ以下)
计价表编号
子目名称及做法
单位
有换算得列简要
换算过程
综合单价(元)

震动沉管灌注砂桩(桩长9m)得空沉管

独立柱基毛石基础

平面铺3cm防水砂浆1:２

30厚干硬性水泥砂浆粘贴8０0mm＊8０0mm地砖

墙面木龙骨断面30＊５0,间距300ｍm*300mm,龙骨与墙面采用木砖墙面木连接固定

现浇斜板(坡度1５°）厚度25ｃm组合钢模板

成品木扶手型钢栏杆膨胀螺栓安装

1：2水泥砂浆底12厚i,1:2水泥砂浆面8厚抹砖墙面

得 分
评卷人

四、 （本题25分)
某工程采用标准设计预制钢筋砼方桩1００根（JZＨb-40-12、1２A）,砼强度等级要求为C40
,桩顶标高为—２.5ｍ,现场自然地坪标高—0.3ｍ;现场施工场地不能满足桩基堆放，需在离单位工程平均距离３5０m以外制作、堆放；地基土以中等密实得粘土为主,其中含砂夹层连续厚度2.2m，设计要求５％得桩位须单独试桩,要求计算工程量及编列项目清单(不含钢筋)。
分部分项工程量清单
序号
项目编码
项目名称
项目特征描述
计量单位
工程量

得 分
评卷人

五、 (本题35分)
某工程地圈梁及圈梁平面布置如图A４-7所示，截面均为240mm＊２40mm。所有墙体交接处均设构造柱,断面尺寸为240mｍ*２４0ｍm，构造柱生根在地圈梁中。构件混凝土强度为C20级,建筑中得门窗如表所示,过梁全部由圈梁代替,所有墙体采用KP１粘土多孔砖（规格240＊115*90)砌筑

代号
宽*高
数量
M1
１、2*2、5
1
Ｍ２
0、９＊2、5
1
Ｃ1
1、5*1、5
9
1. 请按《建设工程工程量清单计价规范》(GＢ50500-2008)编制KP１粘土多孔砖墙体得工程量清单
2. 请按江苏省04计价表计算KP1粘土多孔砖墙体部分分项工程量清单综合单价。(管理费利润费率等按计价表执行不调整,其她未说明得,按计价表执行)
3. 请按09费用定额计价程序定额计价程序计算KP１粘土多孔砖墙体工程工程预算造价,已知本墙体工程中材料暂估价为１50０元，专业工程暂估价位业主拟单独发包得门窗,其中门按350元／ｍ2,窗按300元/ｍ2,暂列,建设方要求创建市级文明工地，安全文明施工措施现场考评费暂足额记取，脚手架费按500元计算,临时设施费费率２%,工程排污费费率０、１%,建筑安全监督管理费费率0、１18%,税金3、48%，社会保障费，公积金按０9费用定额相应费率执行(其它未列项目不计取)
分部分项工程量清单
序号
项目名称
计算公式
计量单位
数量

分部分项工程量清单
序号
项目编码
项目名称
项目特征描述
计量单位
工程量

分部分项工程量清单综合单价分析表
项目编号 （定额编号)
项目名称
计量单位
工程数量
金额（元)
综合单价
合价

清单综合单价组成
定额号
子目名称
单位
数量
单价
合价

工程造价计算程序表
序号
费用名称
计算公式
金额(元）
一
分部分项工程费

二
措施项目费

三
其她项目费

1
材料暂估价

２
专业工程暂估价

四
规费

1
工程排污费

2
建筑安全监督管理费

３
社会保障费

4
住房公积金

五
税金

六
工程造价

参考答案
第一题
（一） 砼工程量得计算
柱:
Ｖ=0、4*０、４*3、3*４=２.11２m3
　梁板:
　 VKＬ1＝0、25*（0、55-0、1)*(4、８-０、2*２)*２=0.９9m3
VKL2=0、３*（０、6－0、1)*(６、3-0、2*2)*2=1.7７ｍ3
VL1=0、２5*(0、5－0、1）*(4、8-0、1*２)*２=0.92m3
　V板=（6、3+0、2*2)*(4、8+0、2＊２）＊0、1＝3.484ｍ3
　Ｖ柱头=0、4*0、4*0、1＊4=０.０64m3
Ｖ=板体积＋梁体积-柱头体积
　 =０、99＋1、77＋0、92+3、484-０、06４=７.1０ｍ3
（二） 模板工程量
（1） 分析
　　 由已知条件可知，本例设计得钢筋混凝土构件有框架柱(KＺ)、框架梁（KL)、梁(L)及板,且支模高度=6、６-3、３＝３.3m<3.6ｍ,故本例应列项目为:模板:矩形柱(KZ),有梁板
（2） 工程量计算
模板工程量＝混凝土与模板得接触面
①矩形柱
S=柱周长*柱高度
＝０、4*4*(6、6－3、3-０、1）*4(根)=20．48m２
②有梁板模板＝模板+梁侧模板
S板=板长度*板宽度=（4、8+０、2*2)*(6、3+0、２＊2)=3４．84m2
　S梁侧＝梁净长度＊梁净高度
ＫＬ１：(4、8-0、2*2)＊(０、55+0、55－0、1)*２(根）=8.８0m2
KＬ2:（6、3-0、2*2)*(0、6+0、6-0、1)*２(根)＝１2.9８m2
L1：(4、8+0、２*2-0、3*２）＊(０、５-0、1)*2*2=７．3６m2
有梁板模板合计=34、84+8、80+12、98＋７、3６＝63.9８m2
第二题
工程量计算表
序号
项目名称
计算公式
计量
单位
工程量
１
挖人工沟槽１-1
Ｖ1-1＝(０、８＋0、１＊2+0、３＊２)*1、４*(８、1*2+3、１-0、5-０、3-0、6-０、3)=39、424
m3
39、4２

人工挖沟槽２－2
V2-２=（1+0、1*２+０、3*2）*1、４*(１1、４*2+8、1-1、2－0、3*2)=73、３32
m３
7３、３3

人工挖沟槽
V＝V１-1＋V2-2＝1１２、75６
ｍ3
１１2、7６
2
人工挖地坑
V１＝(0、8＋0、1*2＋0、3*２)*(1+０、1*2+0、3*2)*1、4=４、032
m３
4、03
3
砼独立基础
V=0、8＊１*０、2+[０、8*1＋（0、8+0、5)(1+0、７)+0、５*0、7］＊０、2/6=0、272
m3
0、2７
4
条形基础
V１-1=[0、8＊0、2+（０、5＋０、8)*０、２/２］*（８、1＊2-0、4-0、5）=4、4７３
V2-2＝[1*0、2+（0、7＋１）*0、2/2]*(１1、4*２+８、1-0、4－0、5)=１1、1
V=15、537
ｍ3
1５、5４
5
砖基础
Ｖ=(０、24*0、9+0、01575)＊（1１、４*2＋8、1＊2+3、９-0、２4）9、8９
m３
9、89
工程预算表
序号
定额
编号
项目名称
计量
单位
数量
综合
单价(元）
1
１-23
人工挖沟槽三类干土深度1．5m以内
m3
１12、756
１4、80
2
1-５5
人工挖地坑三类干土１.５m以内
m３
4、032
１6、7７
3
5-7
独立基础
m3
0、２72
22０、９4
4
5-2
砼无梁式条形基础
m3
4、4７3
222、3８
5
3-1
砖基础M5水泥砂浆砖砌
ｍ3
９、89
１85、80
第三题
计价表编号
子目名称及做法
单位
有换算得列简要
换算过程
综合单价(元)
２-5１换
震动沉管灌注砂桩（桩长9ｍ)得空沉管
ｍ3
1７２、3３－5２、４７－(2１、12*０、7+9、39)*1、22。空沉管2-51定额子目人工乘以0、3,灌注砂、机动翻斗车扣除。其余不变。
9０、37
5-１
　独立柱基毛石基础
m3

204、22
９-１１２换
平面铺3cm防水砂浆1:2
10ｍ３
８4、91+51、46*0、5
１１0、６4
１2－96换
3０厚干硬性水泥砂浆粘贴800ｍm＊8０0mm地砖
1０m3
＝395、05-10、83－35、6１＋0、2８*４5、97+16２、１6*0、３03
４10、61
１３-1５５换
墙面木龙骨断面３0*50,间距30０ｍm*３00mm，龙骨与墙面采用木砖墙面木连接固定
10ｍ3
３0＊50/（24*３0)*0、1１=0、231
综合单价
=280、１2+1599*0、2３１-１599*0、111
472
20-６０换
现浇斜板(坡度１5°)厚度２5cm组合钢模板
１０m3
２92、25＋１03、2２＊０、３+25、82*0、5
３36、12６
12-16２换
成品木扶手型钢栏杆膨胀螺栓安装
10ｍ
=1132、32－2、85＊２8*１、37-232、6６+６87、７３+0、3５＊28＊１、37＋１0/１０00*９9、7５[膨胀螺　栓］＋1、25＊6、３2[6-４0]+０、13*1９[合金钢钻头]＋0、13*8、14［电锤]
１５38、7９
13-11换
1:2水泥砂浆底12厚i，1：2水泥砂浆面８厚抹砖墙面
１0m2
=111、1９+０、０86＊(２1２、43－19９、２６）+０、14２*(２１2、43-1７6、30)
113、１９
第四题
根据设计、现场与图集资料,确定该工程设计预制桩工程量及有关工作内容与项目特征如下：
打桩及打试桩土壤级别：二级土（含砂夹层连续厚度２.2m〉1m）
单桩长度：1４+14＝２８m　 　 桩截面:4０0mm*400mm
混凝土强度等级:C４0 桩现场运输距离：≥350ｍ
根数:因设计桩基础只有一个规格标准,可以按“根”作为计量单位
打预制桩:1０0-５=95根 打试桩:10０＊5％=5根
送桩:每只桩要求送桩,桩顶标高-2.5m,自然地坪标高-0.3m
焊接接桩:角钢接桩,每根桩一个接头,共１00个（其中试桩接桩5个)
按照以上内容，(不包括钢筋骨架)列出项目清单如下表:
分部分项工程量清单
序号
项目编码
项目名称
项目特征描述
计量单位
工程量
1
1
预制钢筋混凝土桩
1. 二级土
2. 单桩长度1４+14m
3. 桩截面４０0*４０0
4. Ｃ40混凝土制作
5. 现场运输≥350m
6. 桩顶标高-2.5ｍ，自然地坪标高－０.3m
根
95
2
2
预制钢筋混凝土桩(试桩)
1、二级土
２、单桩长度１4+１4m
3、桩截面４00*４00
4、Ｃ40混凝土制作
5、现场运输≥350m
6、桩顶标高-２．5m,自然地坪标高-0．3ｍ
根
5
3
1
普通方桩接桩
1. 焊接
2. 桩截面400*4０0
3. 接头长度:长340m
个
９5
4
２
试桩方桩接桩
1、焊接
2、桩截面４０0＊400
3、接头长度:长3４０m
个
5
第五题
分部分项工程量清单
序号
项目名称
计算公式
计量单位
数量
1
构造柱
V1=(５、44+0、0６)＊[0、２4*0、24*８+(0、0３*０、24*2*４+0、03*0、24*3＊4）]
ｍ3
3、３3
２
地圈梁
V2=[54＋(9-０、24)＊2]*0、2４*０、2４
m3
4、１2
3
一二层圈梁
V３=［54+(9-0、24)*2-8＊０、24]*0、24＊0、２4*2
m3
8、02
４
门占得墙体积
Ｖ4=(1、２*２5+０、９*2、5*4)*0２4
m3
2、8８
5
窗占得体积
V５=１、５＊1、5＊9*0、24
m3
4、86
6
墙毛体积
Ｖ6=(5４+8、76*2）5、4４*0、２４=93、37６
ｍ3
93、38
7
墙体工程量
V＝V6-V５－Ｖ4-V3－V2－V１
ｍ３
７0、17
分部分项工程量清单
序号
项目编码
项目名称
项目特征描述
计量单位
工程量
1
１030４001001
空心砖墙
1. 墙体类型：内外墙
2. 墙体厚度:240ｍm
3. 空心砖品种、规格、强度等级:MＵ5KP1粘土多孔砖24０＊１15＊90mｍ
4. 勾缝要求:密缝
5. 砂浆强度等级、配合比:M5混合砂浆
m3
70、17
