机械制造技术基础第六章 习题及答案.doc

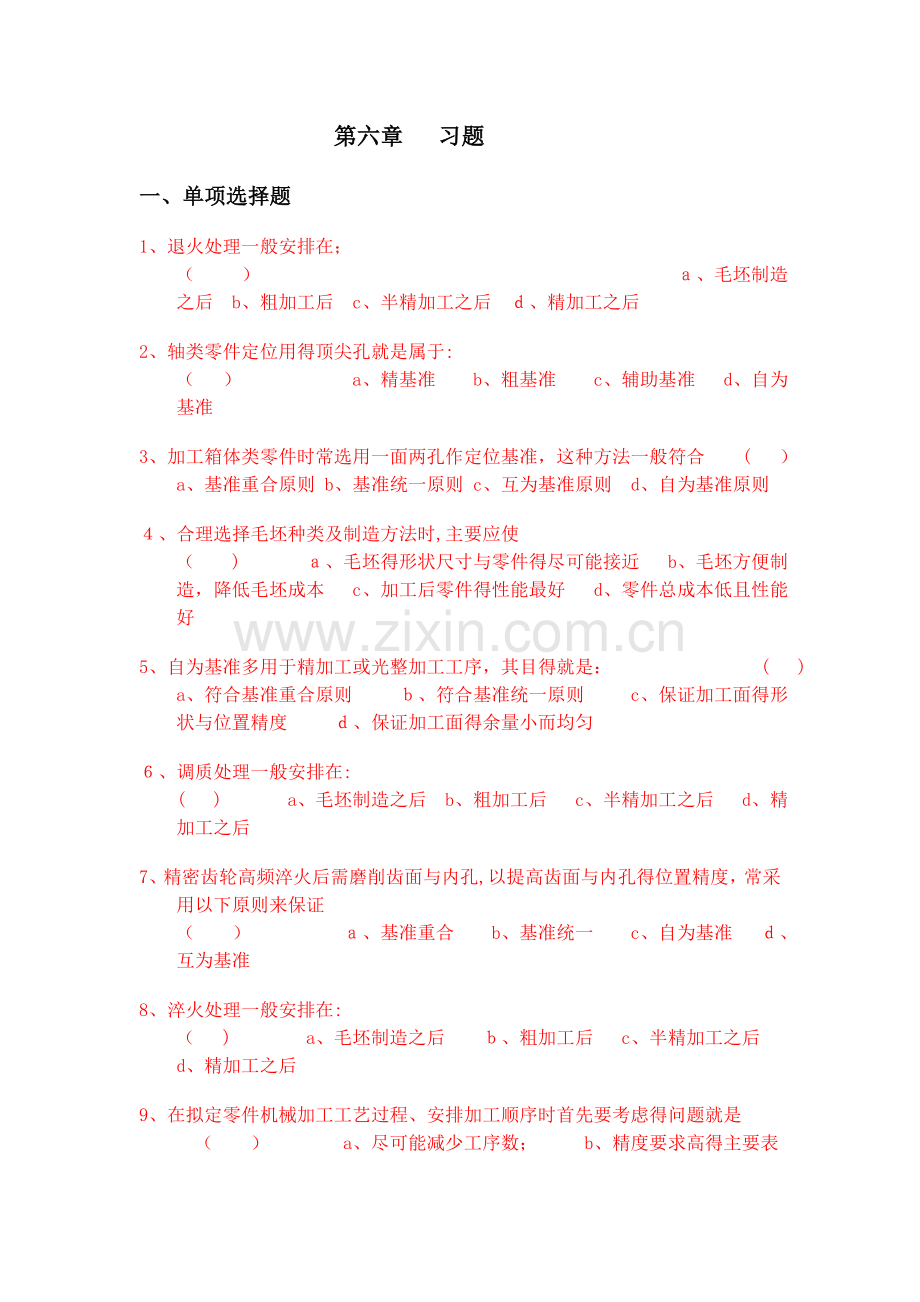

第六章 习题
一、单项选择题
1、退火处理一般安排在；　 　 　 　 　 　 （　　 ） 　 　　 　 ａ、毛坯制造之后 b、粗加工后 c、半精加工之后 ｄ、精加工之后
2、轴类零件定位用得顶尖孔就是属于: 　 　 　 　　 　 　 （ ） 　　　 　a、精基准 　 b、粗基准 　 c、辅助基准 d、自为基准
3、加工箱体类零件时常选用一面两孔作定位基准，这种方法一般符合 　 ( ） a、基准重合原则 b、基准统一原则 c、互为基准原则　d、自为基准原则
４、合理选择毛坯种类及制造方法时,主要应使　 　 　 　 　 　　 （　 ) ａ、毛坯得形状尺寸与零件得尽可能接近　 b、毛坯方便制造，降低毛坯成本 c、加工后零件得性能最好 d、零件总成本低且性能好
5、自为基准多用于精加工或光整加工工序，其目得就是： 　 ( )　 　 　 a、符合基准重合原则　 ｂ、符合基准统一原则　 c、保证加工面得形状与位置精度 　　ｄ、保证加工面得余量小而均匀
６、调质处理一般安排在: 　 　 　　　 　 　 　　　 　　 　　 　 ( ) a、毛坯制造之后 b、粗加工后 c、半精加工之后 d、精加工之后
7、精密齿轮高频淬火后需磨削齿面与内孔,以提高齿面与内孔得位置精度，常采用以下原则来保证 　 　　 　 　 　　 　　 　　 　　 （ 　 ）　　 　　 ａ、基准重合 　b、基准统一　 c、自为基准 ｄ、互为基准
8、淬火处理一般安排在: 　 　 　　 　 　 　 　 　　 　 （ ) 　 a、毛坯制造之后 　ｂ、粗加工后 c、半精加工之后 d、精加工之后
9、在拟定零件机械加工工艺过程、安排加工顺序时首先要考虑得问题就是　（　 ） 　 a、尽可能减少工序数； 　　b、精度要求高得主要表面得加工问题； 　 　 c、尽可能避免使用专用机床; 　d、尽可能增加一次安装中得加工内容。

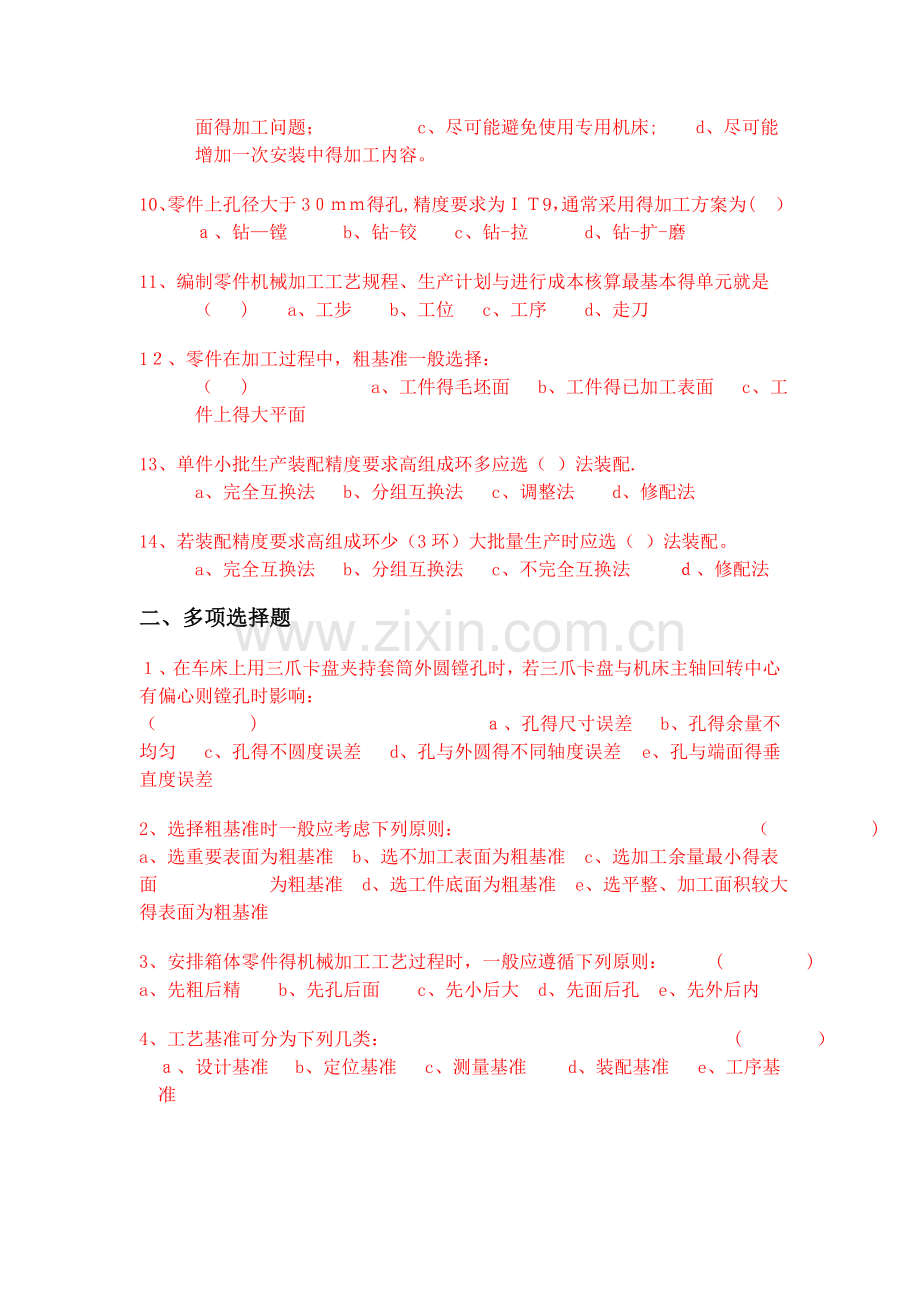

10、零件上孔径大于3０ｍｍ得孔,精度要求为ＩＴ9，通常采用得加工方案为( 　 ） 　　　 ａ、钻—镗　　　b、钻-铰 　c、钻-拉　　　d、钻-扩-磨
11、编制零件机械加工工艺规程、生产计划与进行成本核算最基本得单元就是（ ) a、工步 　b、工位 c、工序　 d、走刀
1２、零件在加工过程中，粗基准一般选择： 　 　　 　 　　 　 　　 （ )　 　 　　a、工件得毛坯面 b、工件得已加工表面 c、工件上得大平面
13、单件小批生产装配精度要求高组成环多应选（ ）法装配.　 　 a、完全互换法 b、分组互换法 c、调整法　 d、修配法
14、若装配精度要求高组成环少（3环）大批量生产时应选（ ）法装配。
a、完全互换法 b、分组互换法 c、不完全互换法　 　ｄ、修配法
二、多项选择题
１、在车床上用三爪卡盘夹持套筒外圆镗孔时，若三爪卡盘与机床主轴回转中心有偏心则镗孔时影响： 　 　 　 　 　　 　 　 　　（　 　 ) 　　 　 　 　 　 　ａ、孔得尺寸误差 b、孔得余量不均匀 c、孔得不圆度误差 d、孔与外圆得不同轴度误差 　 e、孔与端面得垂直度误差
2、选择粗基准时一般应考虑下列原则： 　 　　 　 　 　（ 　 　 　) 　 　 　 　 　　 a、选重要表面为粗基准　b、选不加工表面为粗基准　c、选加工余量最小得表面 　 为粗基准　d、选工件底面为粗基准　e、选平整、加工面积较大得表面为粗基准
3、安排箱体零件得机械加工工艺过程时，一般应遵循下列原则：　 　( 　 )　 　　 　 　a、先粗后精 　b、先孔后面 　 c、先小后大 d、先面后孔 e、先外后内
4、工艺基准可分为下列几类： 　 　 　 　 ( ）　 　 　 　 　 　 　 　 　　 　ａ、设计基准 　 b、定位基准 c、测量基准　　 d、装配基准 e、工序基准　
５、装配得组织形式通常有： 　 　　 　 　 　 （　　　　 ) 　a、固定式装配 b、调整式装配c、修配式装配d、移动式装配　e、分组式装配装配
三、判断题
１、未淬火钢零件得外圆表面,当精度要求为IＴ１2—IＴ11，表面粗糙度为Ra6、3—Rａ3、2时，终了加工应该就是精车才能达到。 　 　 　　　 　 　　 　（ ）
2、在贯彻加工顺序安排原则中,应以保证加工精度要求高得主要表面为前提，着重它们得加工问题，而次要表面得加工穿插在适当时候解决。 　　 ( 　)
3、安装就就是工件在机床上每装卸一次所完成得那部分工艺过程。 　　 （ )
4、对箱体及零件得固定联接面（表面粗糙度要求为Ｒa1、６）加工,其典型方案为:“粗刨-精刨-磨削"。　 　 　 　　　 　 　 　 　 　　 （　　)
5、调质热处理后得工件，表面硬度增高,切削加工困难,故应该安排在精加工之后，光整加工之前进行. 　 　　 　 　 　 　 　 　 　　 　 　　 （ ）
6、辅助工艺基准面指得就是使用方面不需要，而为满足工艺要求在工件上专门设计得定位面. 　 　 　 　　 　 　 　　 　 　　　 （ ）
7、由于粗基准对精度要求不高,所以粗基准可多次使用。 　 　 　 　 ( )
８、粗基准就是指粗加工时所用得基准；精基准就是指精加工时所用得基准。　 （ 　）
9、加工主轴零件时为确保支承轴颈与内锥孔得同轴度要求，通常采用基准统一原则来选择定位基面。　 　 　　 　　 　 （ )
10、调整法装配得实质就是，使调整零件得尺寸变化起到补偿装配累积误差得作用 （ ）
11、要保证产品得装配精度,必须提高零件得制造精度 　 （ 　)
1２、相关零件公差值平方之与得平方根小于或等于装配公差时,可以达到“拿起零件就装，装完保证合格”得要求。 　　 　 　　　 　 　 　 ( )
四、填空题
1、机械加工工艺过程通常就是由＿＿___＿、____＿_、__＿＿__、____＿＿_与___＿＿＿组成。
2、生产中对于不同得生产类型常采用不同得工艺文件,单件小批生产时采用机械加工__＿__＿卡，成批生产时采用机械加工_____卡，大批大量时采用机械加工__＿__卡。
３、加工主轴零件时为了确保支承轴颈与内锥孔得同轴度要求，通常采用_______原则来选择定位基面。
4、用机械加工方法直接改变毛坯得_____＿、＿____＿、__＿___与＿_____等使之成为合格零件得工艺过程称为_____＿。
5、安排零件切削加工顺序得一般原则就是__＿__＿_、_______、_____＿＿与__＿_＿__等。　
6、镗模采用双面导向时,镗杆与机床主轴就是_＿＿＿__联接，机床主轴只起＿＿_＿＿＿作用，镗杆回转中心及镗孔精度由___＿_＿保证。
7、一般情况下应优先选择______法装配,若装配精度高组成环少(3环）大批量生产时应选______法装配。单件小批生产装配精度高组成环多应选___＿__法装配。
８、根据产品与生产类型得不同,达到装配精度得工艺方法有_______、＿____＿、____＿_与___＿___等.
五、问答及计算题
1、如图6-1所示一批小轴零件，部分加工过程如下:1)、半精车端面A、B，保证两者之间得尺寸 Ａ1＝　４９、６+0。25　mm；2）、调头，以A面为基准半精车端面C，保证总长度A２= ;3）、热处理;４)、以C面为基准磨端面B,保证尺寸A3=３0-０、１5。 　　 　 　　 　　 　　 　 试校核端面B得磨削余量就是否合适？若不合适，应如何调整？

图6—1
２、批量生产得材料为2Cr13得轴类零件上，有一个尺寸要求为φ32—0、０4得外圆柱表面,在加工时先车削至尺寸φ3２、60-０、10，然后进行表面渗氮,最后磨削外圆至图纸技术要求。要求磨削后表面渗氮层得厚度为０、15－0.３5mm。计算渗氮工序得工序尺寸，渗氮层厚度t+δt.　 　　　　 　 　 　 　 　 　　 　　　 　 　　
3、热处理按其作用不同分几类？怎样安排它们在机械加工工艺路线中得位置?
４、应用装配尺寸链分析解决装配精度问题得步骤如何？
5.图6-２a为一轴套零件图，图6－2ｂ为车削工序简图,图６-2c给出了钻孔工序三种不同定位方案得工序简图，要求保证图图６-2a所规定得位置尺寸（１0)mm得要求。试分别计算工序尺寸Ａ１、Ａ2与A3得尺寸及公差。为表达清洗期间,图中只标出了与计算工序尺寸A1、Ａ２、A３有关得轴向尺寸。

图6—2
6、 图6—3为齿轮轴截面图,要求保证轴径尺寸与键槽深t=。其工艺过程为;1)车外圆至;2)铣键槽槽深至尺寸H；3)热处理；
4）磨外圆至尺寸。试求工序尺寸Ｈ及其极限偏差。
7、加工图６-4a所示零件有关端面,要求保证轴向尺寸与ｍm.图6-4ｂ，ｃ就是加工上述有关端面得工序草图，试求工序尺寸A１、A2、A3及其极限偏差。

图6—３ 　 　 　　 图６-4
一.１。　a　 2、 c 3、　b 4、 d 　5、 d 6、 b 　7、 d ８、　c 9、 b 　 　 　10、 ａ 11、　ｃ 　 １２、 a 　 1３、 d　　 14、 b
二、1、 bd　 2、 abce　 　３、 ad 　4、 bcde 5、　ad
三、1、 N　2、 Y 3、　Ｙ　４、 Ｎ 5、 N ６、　Y　7、 Ｎ 8、　N 9、 N 10、 Y　１1、　Ｎ　12、 N　
四、1、 工序\工步\工位\安装\走刀 2、　工艺过程＼工艺\工序 3、 互为基准 4、 形状\尺寸\各表面间相互位置\表面质量\机械加工工艺过程 5、 先基准后其它\先面后孔＼先粗后精\先主后次 6、 浮动\传递动力\镗模　7、 互换法\分组互换法\修配法 8、 互换法\选配法\修配法\调整法
五、问答及计算题参考答案
（1）、 1、列出尺寸链如图;2、判断各环性质:Ｚ为封闭环，A2为增环,A1 、A３为减环3、计算： Z=80－4９、6-30＝0、４　;BSZ＝－0、０5-0-（-0、15)＝0、1 ;BＩZ=-0、2－0、25－０=-0、4５ ；4、分析：最小余量小于零,需要调整.A2　、A３为设计尺寸,保持不变。若令最小余量为0。１mｍ，将工艺尺寸A１改为4９、6+0、1，此时Ｚ=0、４+０、1/-0、3 。

（2)、 1)依题意做尺寸链图;2） 确定封闭环与增减环：０、２5±0、１为封闭环，16-0、０２;t+δｔ为增环，16、３０－0、0５为减环.3）计算： 0、2５= t+16-１６、3 t＝+０、55　0、１＝０+δt1—(-0、05） ｔ1＝0、05 —0、１＝(－0、02）+δt2-０　δt2=-0、０８ t＝0、５5+0、0５—0、０8=０、47+0、13　
(3)、 1）按在机械加工工艺过程中得作用不同，热处理工序分四类:改善加工性能与材料组织得热处理；消除内应力得热处理;提高材料机械性能得热处理；提高零件抗腐蚀能力、耐磨性与导电率等得表面处理。2）改善加工性能与材料组织得热处理安排在机械加工之前;消除内应力得热处理安排在粗加工之后，精加工之前；提高材料机械性能得热处理安排在半精加工之后,磨削之前；提高零件抗腐蚀能力、耐磨性与导电率得热处理安排在机械加工之后。
(4）、 １）建立装配尺寸链,根据封闭环找出所属得组成环；2）确定达到装配精度得方法；3）按装配精度要求对各组成件分配经济可行得加工公差。
