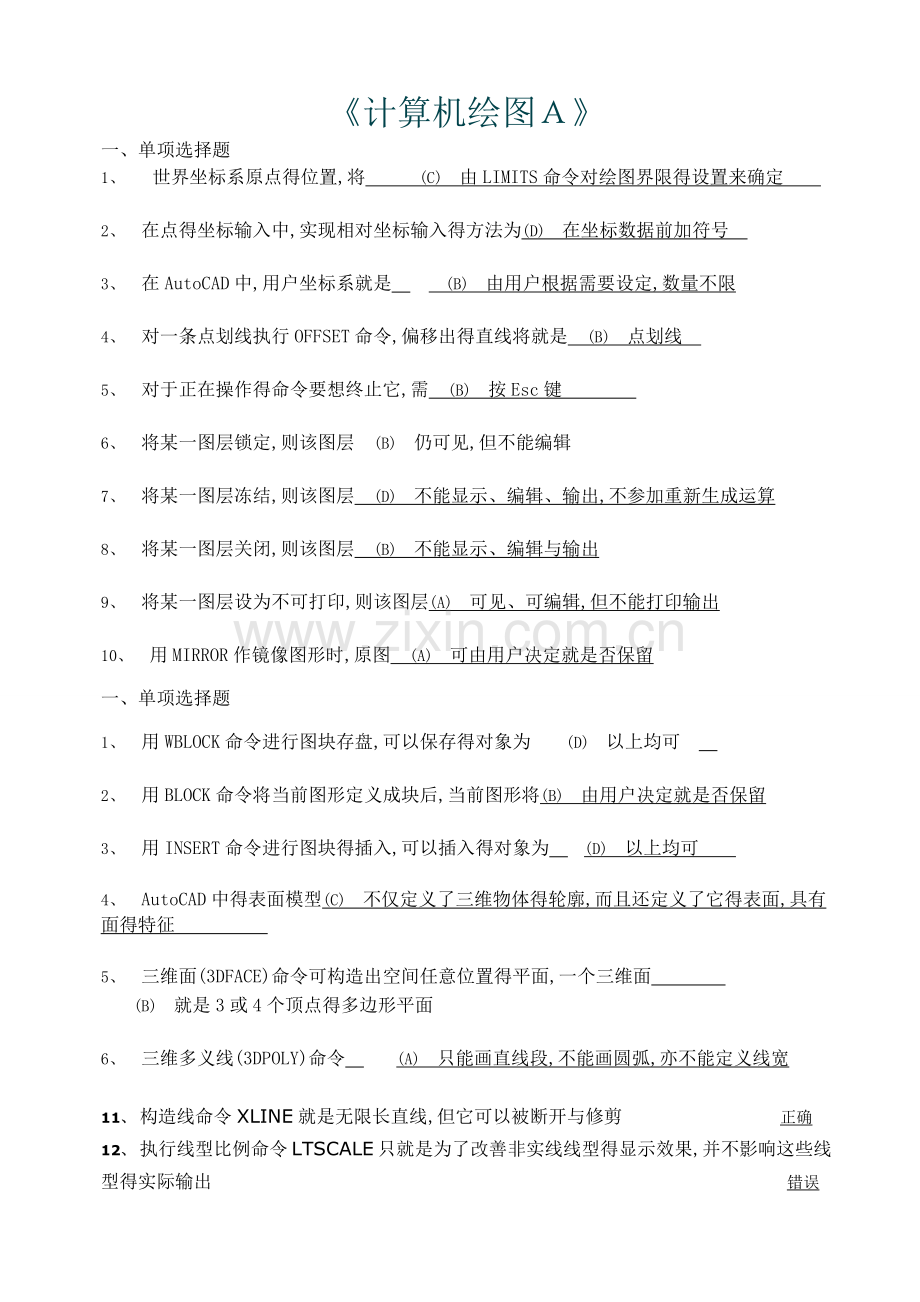

《计算机绘图Ａ》
一、单项选择题
1、 世界坐标系原点得位置,将 (C) 由LIMITS命令对绘图界限得设置来确定
2、 在点得坐标输入中,实现相对坐标输入得方法为(D) 在坐标数据前加符号
3、 在AutoCAD中,用户坐标系就是 (B) 由用户根据需要设定,数量不限
4、 对一条点划线执行OFFSET命令,偏移出得直线将就是 (B) 点划线
5、 对于正在操作得命令要想终止它,需 (B) 按Esc键
6、 将某一图层锁定,则该图层 (B) 仍可见,但不能编辑
7、 将某一图层冻结,则该图层 (D) 不能显示、编辑、输出,不参加重新生成运算
8、 将某一图层关闭,则该图层 (B) 不能显示、编辑与输出
9、 将某一图层设为不可打印,则该图层(A) 可见、可编辑,但不能打印输出
10、 用MIRROR作镜像图形时,原图 (A) 可由用户决定就是否保留
一、单项选择题
1、 用WBLOCK命令进行图块存盘,可以保存得对象为 (D) 以上均可
2、 用BLOCK命令将当前图形定义成块后,当前图形将(B) 由用户决定就是否保留
3、 用INSERT命令进行图块得插入,可以插入得对象为 (D) 以上均可
4、 AutoCAD中得表面模型(C) 不仅定义了三维物体得轮廓,而且还定义了它得表面,具有面得特征
5、 三维面(3DFACE)命令可构造出空间任意位置得平面,一个三维面
(B) 就是3或4个顶点得多边形平面
6、 三维多义线(3DPOLY)命令 (A) 只能画直线段,不能画圆弧,亦不能定义线宽
11、 构造线命令XLINE就是无限长直线,但它可以被断开与修剪 正确
12、 执行线型比例命令LTSCALE只就是为了改善非实线线型得显示效果,并不影响这些线型得实际输出 错误

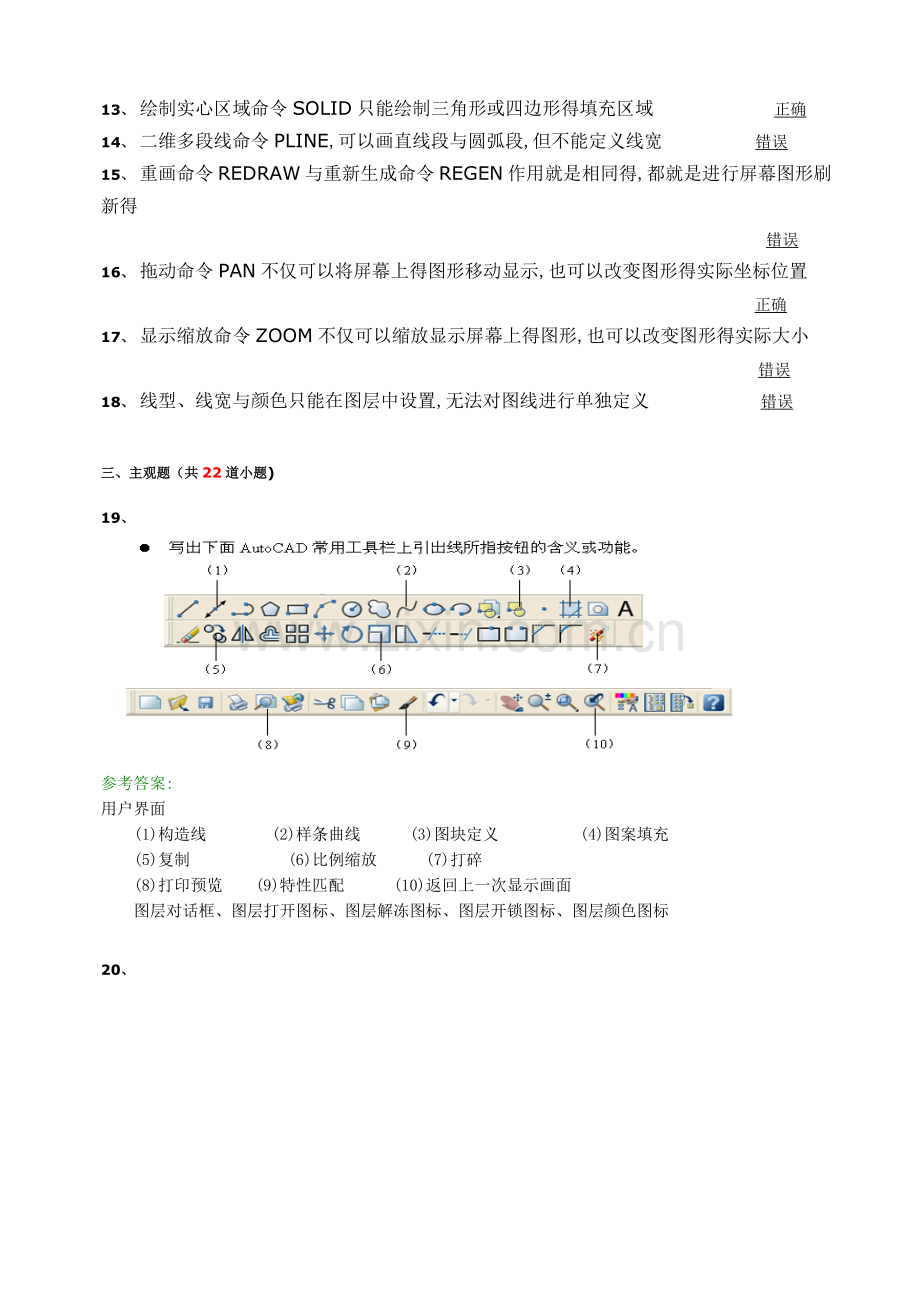

13、 绘制实心区域命令SOLID只能绘制三角形或四边形得填充区域 正确
14、 二维多段线命令PLINE,可以画直线段与圆弧段,但不能定义线宽 错误
15、 重画命令REDRAW与重新生成命令REGEN作用就是相同得,都就是进行屏幕图形刷新得
错误
16、 拖动命令PAN不仅可以将屏幕上得图形移动显示,也可以改变图形得实际坐标位置 正确
17、 显示缩放命令ZOOM不仅可以缩放显示屏幕上得图形,也可以改变图形得实际大小
错误
18、 线型、线宽与颜色只能在图层中设置,无法对图线进行单独定义 错误
三、主观题（共22道小题)
19、
参考答案:
用户界面
(1)构造线 (2)样条曲线 (3)图块定义 (4)图案填充
(5)复制 (6)比例缩放 (7)打碎
(8)打印预览 (9)特性匹配 (10)返回上一次显示画面
图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标
20、
参考答案:
图层对话框、图层打开图标、图层解冻图标、图层开锁图标、图层颜色图标
21、 AutoCAD点得定位,可以用键盘敲入点得极坐标,其形式为 100<45 (试举例说明),其中前者表示 点到原点得距离 ,后者表示 点到原点连线与水平得夹角。
22、 AutoCAD中许多命令得名字很长,为了节省敲键时间,AutoCAD给一些命令规定了别名,它们通常就是原始命令得 头一个或几个字母。
23、 AutoCAD命令中得字母大小写就是等价得。一条命令敲完后要敲空格键或回车键结束键入。
24、 AutoCAD中点得相对坐标就是相对于 前一点得 , 相对坐标在使用时要在坐标数字前键入一个 符号。
25、 AutoCAD中有些命令得名字前面加了一个连线符“-”,这样得命令表示其选项与参数就是在 命令行 操作得。
26、 AutoCAD中有些命令可以透明地执行,即在别得命令执行过程中执行它。透明使用这样
得命令时要在命令名前键入一个 单引号(’) 号、
27、 AutoCAD点得定位, 可以用键盘敲入点得绝对坐标, 绝对坐标就是以 原点 为基准进行度量得。也可以用键盘敲入点得相对坐标,相对坐标用 符号表示,它后面得数字就是相对于 前一点得。
28、 AutoCAD中角度得输入,在缺省状态下就是自正X方向 逆时针时针度量得,通常用度表示。
29、 对图形进行编辑时,需要从图上选取目标构成选择集。其中窗口方式用一个矩形方框选择,它表示 矩形方框内得 实体就是被选中得目标,与方框边界相交得实体 不就是 被选中得对象。交叉窗口方式也就是用一个矩形方框选择,它表示与矩形方框相交得图形就是选中得对象。
30、 夹点就是布局在实体上得控制点,这些点以小方格得形式显示出来,当夹点出现后可以直接对实体进行拉伸、平移、旋转、镜像等
操作。
31、 AutoCAD中图层可以想像成 没有厚度得透明图片。通常把一幅图得 不同颜色线型与内容得图形画在不同得图层上,而完整得图形则就是所有图层得叠加。各个图层具有统一得坐标系、绘图界限与显示时得缩放倍数。
32、 一个图层可以就是不可见得。不可见得图层不能 显示、编辑、输出 。
33、 一个图层可以被锁定,锁定了得图层仍然 可见 ,但不能 编辑 。
34、 一个图层可以被冻结,冻结了得图层除不能 显示、 编辑与
输出外,也不 参与图形重构运算。
35、
参考答案:世界、用户
36、 在AutoCAD中过一点作已知直线得平行线,有哪些方法？请列举出三种,并简述具体得操作方法
参考答案:
过一点作已知直线平行线有以下方法:
1.用复制(COPY)命令:复制已知直线,并在直线上确定基点,将基点移到已知点上即可。
2.用构造线(XLINE)命令:选择构造线命令得O选项,通过已知点确定偏移距离,选择已知直线,向已知点一侧偏移。
3.用直线(LINE)命令:打开对象捕捉中得平行选项,由已知点绘制直线,通过对象捕捉与已知直线平行。
37、 在图形编辑命令中有两个等分命令DIVIDE与MEASURE。请简述这二个命令得具体功能与异同点,以及它们可以等分哪些图形实体?
参考答案:定数等分(DIVIDE):由用户指定数量等分对象,并在等分点处放入点对象或图块对象。
可将选定得线段、弧、矩形、多段线或圆等分。
定长分割等分(MEASURE):由用户指定得长度分割对象,并在分割点处放入点对象或图块对象。可将选定得线段、弧、矩形、多段线或圆等分。
38、 在图形变换中有三个命令:拉伸(STRETCH)、延长(EXTEND)、变长(LENGTHEN),它们得表面意思相近。请简述这三个命令得具体功能与异同点。
参考答案:
图形变换中得这三个命令表面意思相近,但具体功能不同。
拉伸(STRETCH)命令:可在保持原有连接关系不被破坏得前提下将选定得图形实体移动,拉伸与之连接得图形,而选定得图形实体大小不变。
延长(EXTEND)命令:与TRIM命令得功能相反,该命令可以延伸指定得线段、开口得多段线与圆弧,使其伸长到选定得某一边界处。延伸到达得边界以就是直线、圆弧、圆、多段线等。
变长(LENGTHEN)命令:可以查瞧或按用户要求改变直线、圆弧、随圆弧、非闭合多义线、非闭合样条曲线得长度,对于圆弧还能查瞧到它得圆心角。
一、单项选择题(只有一个选项正确,共6道小题)
1、 用WBLOCK命令进行图块存盘,可以保存得对象为 (D) 以上均可
2、 用BLOCK命令将当前图形定义成块后,当前图形将 (B) 由用户决定就是否保留
3、 用INSERT命令进行图块得插入,可以插入得对象为 (D) 以上均可
4、 AutoCAD中得表面模型(C) 不仅定义了三维物体得轮廓,而且还定义了它得表面,具有面得特征
5、 三维面(3DFACE)命令可构造出空间任意位置得平面,一个三维面(B) 就是3或4个顶点得多边形平面
6、 三维多义线(3DPOLY)命令(A) 只能画直线段,不能画圆弧,亦不能定义线宽
7、 使用TEXT注写单行文本时,在文本内容中不得含有空格,因为按了空格键等效于按了回车键。 错误
8、 用WBLOCK进行块存盘时,必须就是先用BLOCK命令定义过得块 错误
9、 使用EXPLODE命令可以将块、尺寸标注等打碎,所以在执行一次该命令后,再插入得块、标注得尺寸也就不再就是整体得了,它们已被分解成可以单独编辑得散件 错误
10、 填充图案得颜色、线型不就是固定不变得,即使已经填充好了也可以随着所在图层得颜色、线型得设置变化而变化 正确
11、 二维绘图命令就是针对XY坐标面设计得,在三维绘图中要使用UCS命令将XY坐标面定义在物体得某个表面上,才可以对该表面使用二维绘图命令画图 正确
12、 二维绘图命令就是针对XY坐标面设计得,因此在三维绘图中不能使用二维绘图命令,只能使用三维绘图命令 错误
13、 将平行于XY平面得二维图形沿Z轴方向拉伸生成三维形体得方法叫二维半绘图,二维半绘图生成得就是线框模型 错误
14、 三维多段线命令,只可以画直线段,不能画圆弧,也不能定义线宽 正确
15、 三维多段线命令与二维多义线命令一样,可以画直线段,也可以画圆弧,也能定义线宽
错误
16、 三维面(3DFACE)命令可构造出空间任意位置得平面,构造平面时每个面只能由在同一个平面上得4个顶点确定 错误
17、 三维模型从某个方向观察即得到三维图形。在AutoCAD中三维图形只能就是正轴测投影,不能显示成透视图 错误
18、 三维模型从某个方向观察即得到三维图形。在AutoCAD中三维图形可以就是正轴测投影或斜轴测投影,也可以显示成透视图 错误
19、 线性尺寸得起止符号为用中粗实线线绘制得短斜线,其倾斜方向为与尺寸界线线按 顺时针 时针成 45°角,长度宜为2~3mm 。
20、 尺寸界线得起始端应偏离被标注得端点2~3mm,终止端应超出尺寸线2~3mm。
21、 图形中可见轮廓线使用粗实线线表示,不可见轮廓线使用中粗虚线线表示。圆得中心线、圆柱得轴线用细点划线表示。
22、 AutoCAD中可以建立三种形式得三维模型:线框模型、表面模型、实体模型,其中可以被消隐、渲染得有表面模型、实体模型 。
23、 三维表面模型中得边界曲面(EDGESURF)就是由用户指定得4 条首尾
相接得边界线来构造得一个三维网格曲面。边界线需事先画出,它们可
以就是直线、样条曲线、圆弧等。用户选择得第1条边决定了网格
得M方向,与它相邻得边即为网格得N方向,系统变量surftab1控制M方向
上网格得划分数目,系统变量 surftab2控制N方向上网格得划分数目。
24、 在三维绘图中使用UCS命令可以移动坐标原点,改变坐标轴得
方向,建立用户作图所使用得坐标系。二维绘图命令就是针对XOY坐标面
设计得,在三维绘图中要使用UCS命令将XOY定义在物体得某个表面上,才可以对该表面
25、 什么就是目标捕捉？请写出目标捕捉操作中得４种捕捉类型,并分别解释它们得含义
参考答案:
目标捕捉就是帮助用户迅速而准确地捕捉到可见图形实体上得特殊点,供作图定位使用。例如线段得中点、直线与圆得交点等等,目标捕捉本身并不产生实体,而就是配合其她命令使用得。
例如目标捕捉操作中得以下4种捕捉类型:
端点:捕捉线段、圆弧、椭圆弧、多义线等实体得端点。
中点:捕捉线段、圆弧、椭圆弧、多义线、样条曲线等实体得中点。
交点:捕捉直线、圆、圆弧、椭圆、椭圆弧、多义线、样条曲线、构造线等实体之间得交点。
切点:捕捉圆、圆弧、椭圆、椭圆弧上与作图过程中最后一点得连线形成相切得离光标最近得点
26、 什么就是目标捕捉追踪？什么就是角度追踪？
参考答案:
目标捕捉追踪就是按与对象得某种特定关系来追踪,这种特定关系确定了一个事先并不知道得角度。目标捕捉追踪必须与目标捕捉模式同时工作。
角度追踪就是按事先设定得角度增量来追踪点。
两种追踪方式可以同时使用
27、 请简述块插入后块与图层得关系
参考答案:
块中各个对象可能就是画在不同得图层上得,插入这样得块时AutoCAD有如下约定:
1.块插入后原来位于0层上得对象被绘制在当前层上,并按当前层得颜色及线型绘出。
2.对于块中其她层上得对象,若块中有与图形同名得图层,则块中该层上得对象绘制在图形中同名得图层上,并按图形得该层颜色、线型绘制。
3.块中其她层及其上得对象则添加给当前图形
28、 试回答使用AutoCAD在画下图时,状态行中哪些功能必须就是开启得？
参考答案:
在画该图时,状态行中得辅助绘图工具必须开启:目标捕捉、目标捕捉追踪,且端点捕捉必须打开。以便通过追踪方式定点。
29、 设直线AB以及其上得点C已经画出,要求过直线AB上点C作直线AB得垂线CD,CD得长度为48。试回答使用AutoCAD绘制CD得操作过程。
参考答案:
绘图方法:
1.用偏移(OFFSET)命令作已知直线AB得平行线,平行线间得距离输入48;
2.打开目标捕捉中得垂直捕捉,用直线(LINE)命令,自C点作平行线得垂线CD;
3.删除所作得平行线。
30、 设尺寸标注样式已经设置好。试回答使用AutoCAD怎样操作才能标注出下图所示尺寸。
参考答案:
1.选定好尺寸标注样式;
2.使用DIMLIN命令或选菜单“标注\线性”,完成图中得水平尺寸标注;
3.使用DIMEDIT命令或通过特性对话框,修改尺寸文本,输入替代文本为:%%c23
31、 请写出使用chamfer命令将图a修改为图b得详细操作过程。(8分)
chamfer命令得当前状态及选项如下:
参考答案:
1.使用chamfer命令;
2.选择选项D,分别输入倒角距离15与10;
3.选择选项T,改变为“修剪”模式;
4.选择直线A、B,执行倒角命令。完成后即为图b得效果。
1、 在图纸空间中去访问模型空间,可以通过单击状态行上得图纸(PAPER)按钮实现
2、 布尔运算交、并、差得操作对象为(A) 已建立得几个实体模型
3、 三维绘图中,在物体得某个表面上画图(B) 用UCS命令将该表面定义成XY坐标面,再使用二维绘图命令
4、 SOLVIEW与SOLDRAW命令就是 (B) 一对相伴命令,可在图纸空间画出多面正投影与剖
5、 在渲染操作中,背景可以设置成 (D) 以上均可
6、 倒圆角FILLET命令可对二维图形进行倒圆角,也可对三维实体模型进行倒圆角 正确
7、 倒棱角CHAMFER命令可对二维图形进行倒棱角,也可对三维实体模型进行倒棱 正确
8、 使用SECTION命令可指定剖切平面将三维实体剖切,生成断面图形,而三维实体不会改变 正确
9、 使用切割SLICE命令可将三维实体模型切开,保留其某一半或两者均保留 正确
10、 使用切割SLICE命令可将任意图形切开,保留其某一半或两者均保留 错误
11、 使用EXPLODE命令可以将实体模型打碎,得到表面模型,表面模型再打碎可得线框模型。但就是这个过程不可逆 正确
12、 三维实体就是真正得实心立体,它具有体得特征,可以对其进行挖孔、切割以及作布尔运算等操作 正确
13、 在渲染操作中,所有得光源,都可以自动产生阴影效果 错误
14、 在渲染操作中,平行光源,其亮度在传播过程中可以设置为衰减 错误
15、 在渲染操作中,点光源,其亮度在传播过程中可以设置为衰减 正确
16、 在渲染操作中,聚光灯光源,其亮度在传播过程中可以设置为衰减 正确
17、 使用EXTRUDE命令可通过延伸方法生成形状复杂得实体模型。延伸得对象可以就是圆、椭圆、多边形等。当使用高度延伸生成实体时,允许用户在延伸过程中通过选择倾斜角大小得方法改变截面尺寸,取值为>0°将使延伸后得顶面小于基面,取值为<0°将使延伸后得顶面
大于基面,取值为0°时将产生柱体。也可以使用路径生成实体,延伸得路径可以就是直线、圆弧、样条曲线等。
18、 将平行于XOY平面得二维图形沿Z轴方向拉伸,可以得到柱形得三维形体,这种利用提拉二维图形生成三维形体得方法叫二维半绘图。二维图形所处得平面(基面),其Z坐标称为高度(Elevation),图形沿Z轴提拉一段距离,其Z坐标增量称为厚度(Thickness)。可在画图前用ELEV命令设置高度与厚度。
19、 模型空间与图纸空间就是AutoCAD两种不同得屏幕工作环境。 模型空间
用于建立物体模型,而图纸空间则用于将模型空间中生成得三维或二维物体按用户指定得观察方向投影 ,并且允许用户按需要得比例将图贴在图形界限内得任何地方。
20、 在三维图形得渲染中用户可以建立得光源有三种,它们就是:平行光源、点光源、聚光灯光源,其中用户可以设定亮度在传播过程中衰减得光源就是:点光源、聚光灯光源
