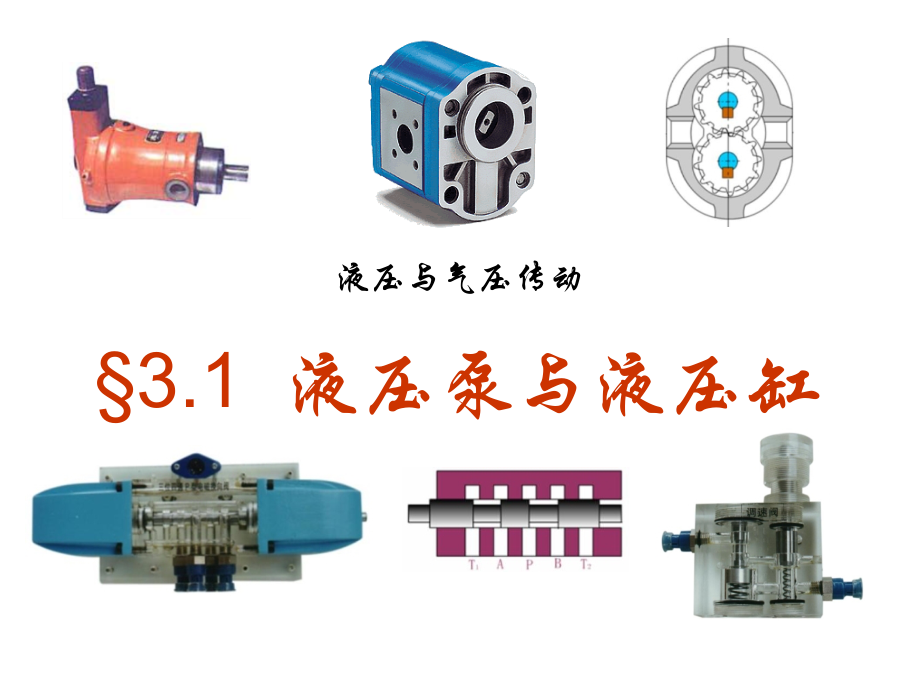

液压泵和液压缸课件.ppt

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,201,3,-0,5,-10,鹤壁汽车学院,*,液压与气压传动,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,液压与气压传动,3.1,液压泵与液压缸,一、教学目标,1.,了解液压泵和液压缸的工作原理及主要性能参数。,2.,了解液压泵和液压缸的图形符号。,二、教学重点,掌握液压泵的工作原理,三、教学难点,理解液压泵和液压缸主要性能参数,复习,问题：,1.,液压传动系统有哪几部分组成？,由能源装置,执行装置,控制调节装置,辅,助装置和工作介质组成。,1.,什么是泵？,和我们的心脏一样，,心脏输送全身血液，,泵则是液压系统的心,脏。泵使油液运动并,使油液进入工作状。,第一节 液压泵与液压缸的工作原理及性能参数,一、液压泵,1.,功用：,液压泵是液压系统的能源装置，起着向系,统提供压力油的作用，是液压系统里面的,核心元件。,液压泵将电动机的机械能转化为液体的压,力能，是一种能量转化装置。,2.,液压泵的工作原理,泵：,能量转换,装置。,泵的作用,把,机械能,转化为,液压能,（压力能）。,即向液压系统提供工作所需要的具有一定（能量）压力和流量的液压油，从而驱动系统中的各液压执行装置完成各种规定的动作。,泵由电动机来带动。,结论：,液压泵是,靠密闭容积的变化来吸油和压油的,，这种泵称为容积式泵。（泵的工作原理）,吸油口和压油口在泵内被隔开。,为什么吸压油口,要分开呢？,（,2,）液压泵正常工作的基本条件,应具有密闭容积，且密闭容积能交替变化。当工作,容积增大,时，完成,吸油,过程；当工作容积,减小,时，,完成,压油,过程。,具有相应的配油机构，将,吸油,过程与,压油,过程,分开,；,油箱必须与大气相通。,为什么,油箱必须,与大气相通？,三、液压泵分类,液压泵,齿轮泵,柱塞泵,按泵的排量分类：,叶片泵,按泵的结构分类：,定量泵,变量泵,四、泵的符号,1.,基本符号是一个圆圈，圆圈内有一方向朝外的黑三角形。,2.,三角形的顶端接排油管道，在排油管道的对面画的是吸油管道。,3.,所以三角形也表示流动方向。,4.,通过绘制一条,45,通过圆圈的,箭头来表示变量,泵。,五、液压泵的基本参数,1.,压力,（,1,）工作压力,（,2,）额定压力,(1),工作压力,液压泵的工作压力是指泵工作时所输出的油液的实际压力（指泵出口处的压力,p,B,）。,压力大小取决于负载的大小。,(2),额定压力（公称压力、铭牌压力）,在泵的铭牌上所标的都是指泵的额定压力，是指液压泵能够正常工作的,最大工作压力,，是在正常工作时不允许超过的压力值。,机械工业部，泵压力分级：,压力分级,A,级,低压,B,级,中压,C,级,中高压,D,级,高压,E,级,超高压,压力范围,/10,5,Pa,0-25,25-80,80-160,160-320,320,（,1,）理论流量,（,2,）实际流量,（,3,）额定流量,2.,流量,(1),排量,：（用,V,表示）：在不考虑泄漏的情况下，液压泵每转一周，理论上计算所排出的液体体积。,大小取决于泵的,密封工作腔,的几何尺寸，是泵的结构参数。,单位：,m,3,/r,或,l/r,。,(2),理论流量,q,t,:,无泄漏情况下，单位时间内所能输出的液体体积,(m,3,/s),。,理论流量,q,t,=,V,n,其中，,n,是,泵轴转速（,r/s,）,(3),实际流量,q,v,：泵在工作时实际输出的流量。由于泵存在泄漏，所以泵的,实际流量,小于,理论流量,。,qv,A2,2),压力相同时，推力不等流量相同时，速度不等,单杆活塞液压缸,本节小结,通过本节的学习要明确以下几点：,1.,液压泵是液压系统的能源装置。,2.,液压缸是液压系统的执行元件。,3.,液压泵的工作原理。,课堂练习：,1.,液压缸是将,能转变为,能，用来实现,运动的执行元件。,2.,液压泵能实现吸油和压油，是由于泵的,变化。,A,、动能；,B,、压力能；,C,、密封容积；,D,、流动方向,课后作业题,课本,P39,一、问答题,2,、,3,课本,P40,二、填空题,谢谢您的聆听！,Thanks for your time,！,
