竖流沉淀池设计计算书
设 计：******
1. 设计概述
为了使出水水质达到景观用水标准，减轻后续工艺的负担，在一般生物法处理工艺前面会设置一个初沉池，它可以去除部分的悬浮物，对SS的去除率能达到50%，另外初沉池对COD，BOD的去除率也能达到10%，较大的减轻了后续工艺的负担。
本设计采用竖流式沉淀池作为初沉池，为了降低施工的难度，该竖流沉淀池采用多个污泥斗，这可以降低沉淀池的高度。设计规模为100m3/h，为两池并联设计。
2. 竖流沉淀池构筑物工艺计算
根据《建筑中水设计规范》中的规定，初次沉淀池的设置应根据原水水质和处理工艺等因素确定。当原水为优质杂排水或杂排水时，设置调节池后可不再设置初次沉淀池。若设计水质生活污水，则需要在前期处理中采取设置初次沉淀池，减小后续工艺的负担。
在此设计中由于水量较小，且竖流沉淀池的广泛应用，在生产实践当中有较多的实际经验，故采取竖流沉淀池作为初次沉淀池。《建筑中水设计规范》上规定：竖流式竖流式沉淀池的设计表面水力负荷宜采用，中心管流速不大于，中心管下部应设喇叭口和反射板，板底面距泥面不小于，排泥斗坡度应大于45。

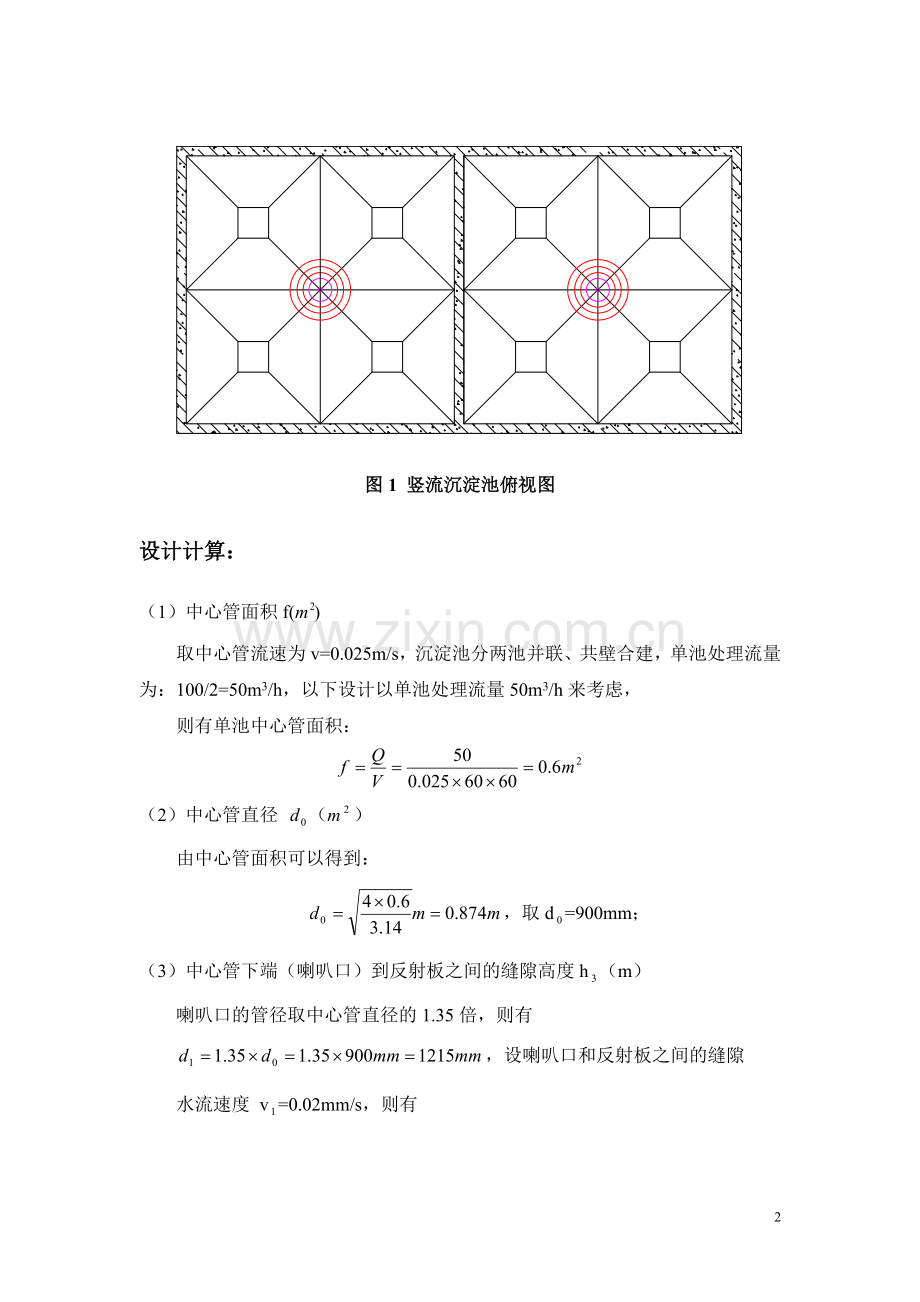

图1 竖流沉淀池俯视图

设计计算：
（1）中心管面积f(m)
取中心管流速为v=0.025m/s，沉淀池分两池并联、共壁合建，单池处理流量为：100/2=50m3/h，以下设计以单池处理流量50m3/h来考虑，
则有单池中心管面积：

（2）中心管直径 （m）
由中心管面积可以得到：
，取d=900mm；
（3）中心管下端（喇叭口）到反射板之间的缝隙高度h（m）
喇叭口的管径取中心管直径的1.35倍，则有
，设喇叭口和反射板之间的缝隙
水流速度 v=0.02mm/s，则有
；
（4）沉淀部分有效断面积 A（m）
取沉淀池的表面负荷为，则有沉淀池水平流速
；
则表面积 ；
（5）沉淀池尺寸
，取边长为7m；
（6）沉淀部分有效水深
则有 ，取2.35m
（7）校核池径水深比
池子直径（或正方形的一边与水深之比不大于3），此池中，
＜3，符合要求；
（8）校核集水槽出水负荷
此池，＜，满足要求；
（9）污泥斗设计计算
为减小池子高度，降低施工成本，单池采取多个污泥斗，此设计单池采用4个污泥斗，对称布置；设每个污泥斗的下端边长0.8m，倾斜角度为，则有：
污泥斗深 =1.35m ，
污泥斗容积 ；
（10）污泥的体积
初沉池进水SS浓度为，取最不利值，即，初沉池对其的去除率大约为55%，则初沉池每天的湿污泥量为：
，
设污泥含水率为96.5%，则有污泥的体积：
＜污泥斗容积，
其中，p 为污泥
由于污泥量小于污泥斗的容积，故满足要求。
（11）沉淀池总高度
取沉淀池超高为0.3m，缓冲层高度取0.3m，
则有沉淀池总高度为：
=
（12）进出水设计
初沉池的进水由泵将调节池的水打入，进水管径采取DN=100mm；初沉池的出水采取四周出水，自由跌落出水。采取三角堰板，尺寸设计如下：
设三角堰的堰上水深为h=0.03，
则单齿流量为：；
则总的齿数为：个，一边采取16个三角堰；齿高0.05m。下设排水管进入缺氧池，管径采取DN=100mm。
（13）污泥泵选择
选用25ZD型泵，其性能参数如下表：
表5.4.1 25ZD型泵性能参数
型号
流量
（）
扬程
（m）
转速
（r/min）
功率
（kw）
叶轮直径
（mm）
25ZD
8.5
6.0
940
1.5
210

（14）初沉池高程布置
初沉池的池内底标高为-5.200m，水面标高为-1.000m，进水管高程为-1.650m，池内顶标高为-0.700m。污泥管的标高为-5.050m。
