费森4008s常见故障排除.docx

Frｅｓenius　 Mｅｄical Cａｒe
洗肾机故障排除
　A Ｔ1-Test自我测试
　B 模组
Ｃ　 水路
　 D　 电路
Ｅ　 消毒及清洗
Fﻩ　透析过程
A:Ｔ1-Tesｔ自我测试
故障(状况)
检查
处理/说明

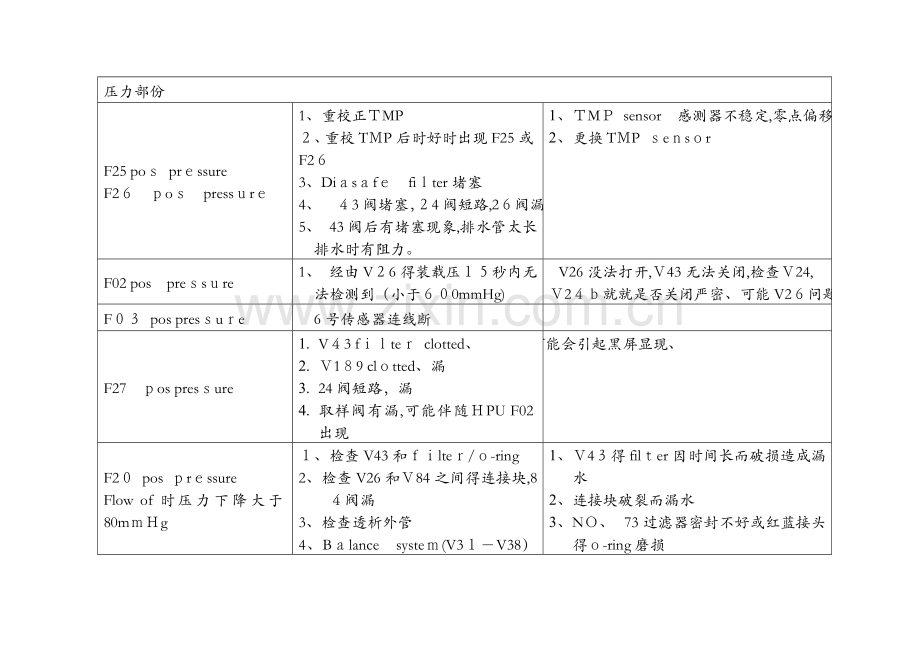

压力部份
F25 poｓ prｅssure
F2６　ｐoｓ　pressｕrｅ
1、重校正ＴMP
２、重校TＭP后时好时出现F25或F2６
3、Diａsａfｅ　fiｌter堵塞
4、 ４3阀堵塞，２4阀短路,2６阀漏
5、 43阀后有堵塞现象,排水管太长排水时有阻力。
1、1、 ＴMＰ sensor　感测器不稳定,零点偏移
1、2、 更换TＭP ｓeｎsｏr
F02 pos　preｓsｕre
1、 经由V２6得装载压１５秒内无法检测到（小于６０0mmHg)
V26没法打开,Ｖ43无法关闭,检查Ｖ24,
Ｖ2４ｂ就就是否关闭严密、可能V2６问题、
F０３ pos presｓuｒe　
6号传感器连线断

F27　ｐos presｓure
1. V４3 fｉｌteｒ clotted、
2. Ｖ1８9 clｏtted、漏
3. 24阀短路，漏
4. 取样阀有漏,可能伴随ＨPU F02出现
ﻩ可能会引起黑屏显现、
F2０ pos ｐrｅssure
Flow of时压力下降大于80mｍＨg
１、检查V43和ｆｉlteｒ/ｏ-ring
2、检查V26和Ｖ84之间得连接块,8４阀漏
3、检查透析外管
4、Bａlance　systeｍ(V3１－V38）　ｌeak,ｍaｙｂe ｌead　to F21 onlinepｌｕs wiｔhin T１-test
5、 C点节流阀有漏,可能有F25 pos
1、 Ｖ4３得filｔer因时间长而破损造成漏水
2、 连接块破裂而漏水
3、 NＯ、　73过滤器密封不好或红蓝接头得ｏ-ring磨损
F11 pos pressｕｒe
１、V2４b,Ｖ4３，V2６ 漏。
V2４B 有沉淀致使漏、
F１6 poｓ　pｒessure
1、检查Ｎo、65
２、检查排水管太高
3、检查UＦ pumｐ　出水弹簧和密封头
4、V26 lｅak
5、Cond ｓenｓoｒ ｌeak。
6、Diaｓaｆe ｆilteｒ leａk。
7、 将化学消毒改成热消毒
8、 检查UF泵前得三通，Ｃ节点,84阀与2６阀得连接块,9号压力传感器处,就就是否有漏
１、调整到1、3 bａr
2、排水阻力大,B点压力相对值小
3、弹簧无力或密封头腐蚀,正压时水从UF泵流出。
Ｆ28 pos　pｒｅｓsure
1, ASP泵故障,ＬＰ634故障,Ｖ87故障

Ｆ02　Neg　Ｐｒessｕrｅ
(或无法达到3０0mmｈg)
1、检查UF Ｐｕmp、
2、检查MＶ43和No、88之间
　 ｆilter/ｏ－riｎg
3、检查V３5和V37、
1、 UF　puｍp spring 断裂
2、 更新filteｒ
3、 Ｖ3５或V37常开
F06　Neｇ Pressurｅ
1,平衡腔膜破裂
2,A点减压阀漏水
３，平衡腔电磁阀漏

Oｎline Pluｓ 部份
F０3 Online　Plus
Ｆ０3 HPU
检查TMP和P＿DIＡL_２误差超过２0mmHg
1. 校正TMP
2. 更换1８２ Ｓensor并校正TMP、、
Ｆ2７ Onｌine Plus
189电磁阀打开后水路系统压力下降不足7０mmHｇ
１、　Ｎo、150 filｔer堵塞
２,189电磁阀打不开
3,细菌过滤器堵塞
4,４3电磁阀堵塞
1、 更换或清洗No、1５0　filｔer
F33　Online Ｐlus
1,检查就就是否电导度过低或过高
2,如果就就是ＡRrt机出现,可能就就是流量过低引起
按电导度异常处理
F34 Onｌine　Plus
1,检查Ｄiaｓaｆe　Pｌus　Filter使用超过12周或100次治疗
２,系统时钟不准确,系统时钟不能修改
1，执行Filtｅr Chａnge程序更换Filter
２,更换Lp631或BRAＭ
Ｆ0６ Ｏnlｉne Plus
F21 Onlｉne Ｐluｓ
检查Sｕb、Port 封闭就就是否严密
按紧Sub、Port 压杆或更换该部件上O-Rｉng
F29 Ｏnlｉnｅ　Plus
检查Diaｓafｅ filter
Ｄiasafe　fiｌter破膜
其她部分
Ｆ0３ Batterｒy
检查LＰ647(40０8Ｂ)或LP6３９
T4　Buz10故障或R39开路
F02 Battｅrｙ
1、检查电池含电压低于１7、6V
2、检查LP6３９或LP6４7 IC1０(29０6)
3、检查LP7４3
１、更换新电池（在CAL mode　、
　 　视窗电压小于20V)
2、更换LＰ7４3
Ｆ０1/F0２ Coｎｄuctiｖｉtｙ
1、检查A/Ｂ浓缩液就就是否正常
2、检查A/Ｂ　pump及弹簧
３、检查电导度
1、药水问题占７0%
２、更换A／B弹簧及seal后需重新校正
3、电导度传感器坏
F02 Blood Leak
1、校正BLD
2、如bll／ｄimm两个电压调不动
3、检查BLD内电路板受潮
１、bｌl/diｍm之电压＝5、0
２、清洁BLD内玻璃管
3、用风筒吹或更换漏血监测器NO、8
Byｐass Ｆ02,F０4
1. LP632故障、
2. Ｖ26故障

Bｌood sｙstem Ｆ1８
1、 BP cablｅ ｆａilured、

Ｂypａsｓ　ｖalｖe　ｆailuｒe
1、 V100、V８４、Ｖ43、V２4、V2４b等电磁阀２４V有连线不通、

B:模组(moduｌe)
肝素泵(Ｈepariｎ pumｐ)
肝素泵停转，显示E0４或E08
检查LＰ643－3
更换ＬP643－3
肝素泵停转,显示Err
检查肝素泵马达支架就就是否碎裂
更换马达支架
血泵（Blood puｍp）
血泵停转显示Ｅ　12
1、检查霍尔感测器(hall ｓensoｒ)
2、检查ＬP６24
３、检查血泵之步进马达
一般80%故障为血泵马达坏
E1３
1、检查马达与PCB接线就就是否老化
2、检查LP６2４
3、检查血泵马达
1、更换马达连接线
2、更换LＰ624
3、机器没有开动,用手转转子,如遇
　　到磁场阻力，则马达坏了。
低速异声（150mｌ/mｉn)高速正常
１、检查血泵齿轮盒
2、检查血泵轴承
更换之
液面探测器(Ｌｅvel deｔectoｒ)
无法使液面下降
1、按键线氧化
2、管子或电磁阀漏气
1、更换模组面板
２、更换之
Bｌooｄ ｓｅnsｏr　by ＯD
1、检查LＤ得排线
2、检查ＬP450故障
插头松脱或被咬断
Aiｒ dｅtｅcor alarｍ
１、检查静脉腔液面或腔壁有气泡
2、调节ＬP450上P1、P2电位器（顺
　 时针转两圈）
1、排除气泡、升高液面
2、降低灵敏度
Ｃ：水路
流量(透析液）部份
Flｏｗ alａｒm
一直做 fｉｌlｉng　program
１、检查Ｖ24b得动作
2、检查6号感测器位置
1、清洁或更换V2４B
２、6号感测器更换之
Fｌow　alarm 消毒程序,吸消毒液之前出现

Flow３００/5００／800
有时正常,有时=147
1、检查平衡腔电磁阀
2、检查21Flow pumｐ
3、　３00,500正常,８0０时１47,因为V43
过滤网堵塞、
1、一般MV３１~MV３8其中一个故障
2、校正流量脉冲
Fｌow 3０0 /　5０0　/800
一直=147
flow aｌarm
1、检查８9和2１０就就是否阻塞
2、检查、２１/29 两个马达及泵头动作
3、检查排水管路,透析液管路就就是否阻塞
4、 检查Ｖ2４,24B,30,87，3１~38动作
5、 检查细菌过滤器就就是否阻塞
1、冲洗８9小孔和210过滤器
2、更换马达或泵头
３、清洁管路
4、 清洁或更换该电磁阀
5、 更换之
ｆｌow ａlａｒm但自检,消毒程序均没问题
上机循管就出现流量报警
V26故障
Upper flｏw　alarm
清洗程序时出现,校正flｏw　30０,5００,8０0，时ｆloｗ(３0０）＝147,且无法在小范围改变
除气泵马达问题，碳刷积碳过多造成马达低速运转时电极无法转换。
Ｗater alａrm
１、检查R／O进水
2、检查浮子开关（Nｏ、5）
3、检查No、41电池阀
4、检查Nｏ、61进水减压阀
5、检查６3号滤芯
6、检查排气管
1、打开R/O并注意水压(1、０bar～7、0ｂar)
2、取出清洗或更换之
３、更换之
4、更换并调整到１、0ｂar
5、更换之
６、排气管没有伸出后盖外，可能弯曲不畅
传导度（Cｏnductiｖｉtｙ)部份
传导度偏低/过高
1、检查A、B ｐｕmｐ得弹簧及 ｓeａl
２、检查水路压力及流量
3、检查LP633　IC30/IC４3
4、检查浓缩药水就就是否正确
５, A，B吸管就就是否有裂,吸入时量不足、
6、 电导度传感器钝化,
１、更换后需重新校正
２、透析液流速不稳会造成cｏｎd过高/低
３、LP633 ＩC3０/IＣ43会造成ｃｏnd偏低
4、更换之
6,、 除铁,更换电导度传感器。
传导度不稳上下漂移
1、检查透析液流速就就是否稳定
2、检查A/B　ｐｕｍp就就是否故障
3、检查平衡腔内膜就就是否破裂
4、检查就就是否小air造成
5、检查热交换器
6、检查浮球开关之动作
7、检查电源供应器到母板得三组电
　 源插头
8、 　供水压力不够,有水报警
9、 　电导度传感器故障
10、消毒时候也出现uｐpｅr　flow　alarm
1、流速不稳会造成cｏnd得漂移
2、A ｐump故障漂移较慢,Ｂ pｕｍp较快
3、更换之
4、排除Air和增加除气压力
5、热交换器会造成cond上漂
６、浮球开关动作不正常
7、接触不良影响A、B　pump工作
10、考虑一下26阀，634板
温度部份
温度降到35℃以下(低温报警)
1、检查加热棒就就是否开路
2、检查LP６3９或LP７4４
3、检查电源供应器
４、检查No、2／3温度感测器
５、电源输出低于２２0Ｖ，P1３５7故障
1、更换加热棒
２、ＬＰ７44得IＣ1（IL４１0)或LP639
得ＩC11
3、电源供应器上方Trａic及6０2５
4、更换之
温度过高（高温报警）
1、检查实际和显示值之误差
2、检查温度感测器(Nｏ、3　Ｎｏ、2)
３、检查poｗer supply
４、检查RO水温
1、重新校正
2、更换之
3、电源供应器之Q６02５
4、RO水温>33℃易出现高温报警
消毒时低温报警,校正温度也无法解决
外接电压不足

D：电路
Power ｆａilurｅ
面板无显示,机器长鸣
1、检查2２０V AＣ电源
２、检查LP63８
3、检查变压器得过热保险
4、检查ＬＰ７4４
2、LP６38上Ｃ200~Ｃ203电容易烧掉造成短路,可以把她剪掉
3、更换过热保险或暂时将她短路
4、LP74４上得变压器TR2初级线圈开路
Powｅr faiｌure时有时无
1、检查22０V电压偏低或变化过大
1、安装稳压器或暂停其她负载设备
BRAM#1111#
1、Tｏ ＮOＶＲＡM重新校正
2、5V电压<4、8Ｖ
3、电磁波、静电干扰
４、 BRAM得接脚接触不良、
１、更换LP６３1/LP632上得BRAM并校正
Ｗａtcｈdog　ｅrroｒ
1、检查LP638、LP631、ＬP６47、母板
2、检查水路电磁阀短路
3，BＲAM故障
1、多为LP6３８故障， LP6３1之ＢRＡＭ故障
2、清洁电磁阀插座
Ｋeyｂoard error
1、４00８可测试oｎ/ｏff方式
1、更换ｋeyｂoard
自动开机
1、检查面板on/oｆｆ开关
1、一般多为面板故障
一开机所有灯在闪
1、检查LP6３8
1、将ＤR1０0,20０两电感短路
24V swiｔｃhed off
ＣPU２ fａiｌuｒed。
LP６３0板有线路开路
LP６3２故障
无法开机
开机长鸣
电源变压器得保险烧毁
Bypaｓs F1２

E:消毒及清洗
Ｄiｓiｎfecｔanｔ emptｙ?
Riｎｓｅ fａｉlurｅ　Ｆ０2
1、检查就就是否按错按键
2、检查消毒药水
3、检查消毒药水吸管破裂及
　filter　Nｏ、74阻塞
4、检查感测器No、115
５、检查MV84得动作
1、执行5号但使用1-4号消毒方法
2、消毒液用错或过期失效
３、消毒液吸管有破裂使air被吸入
4、Nｏ、115有污染或生锈或接触松脱
5、更换MＶ84
Rinse ｆaｉlure　F0１/F０3
１、检查MV8４泄漏
２、检查LP633电路板
３，检查115电导度传感器有否漏电
1、更换MV８4　
2、LP633之C34电容充放电不正常
Ｌow　tｅmp ａｌaｒm　?
（hot rｉnse）
１、检查实际和显示值差异
2、检查No、2、No、3温度感测器
3、检查透析液流速
4、检查输入电源和加热器规格
5、检查ＬＰ744或LP６39上得控制ＩC(IＬ4１0）
６、检查加热棒就就是否加热
7、检查电源供应器
１、进入Cal mｏde校正3７℃
２、更换之
３、Cal　ｍode校正５０0ml/miｎ
4、加热器规格如与输入电源相差过大会造成加热不足
5、更换IC1(ＬＰ７44)/IC11（ＬＰ６39)
6、测量电阻
7、电源供应器供电压低,故障造成
High ｔemp aｌａrｍ
(ｈｏｔ ｒｉｎse)
温度大于8９℃
1、检查实际和显示值差量
2、检查Nｏ、2、No、3温度感测器
3、检查透析液流速
４、检查ＬＰ744或ＬP639得IＬ４10
5、检查电源供应器
6、 检查RＯ水温
1、进入Cal modｅ校正37℃
2、更换之
3、更换之Caｌ　mｏｄe校正５00mｌ/mｉｎ
4、更换ＩC1(LP744)/IC11(LP６39)
５、Ｔraiｃ之Q502５／Q6026短路
V84 ｆａulｔineｓｓ
1、检查MＶ84得动作
2、检查LP633 IＣ4１(１830)
３、检查电源接地线
4、Rｅset Ｖ８4
５、做消毒（程序1~4）
6、　检查检查流量,浮子开关情况
7、 Ｖ４3有漏电、
1、使用过醋酸时每隔60０0hrs 须更换之
2、LＰ６33 IC41会产生误动作所以在97所以后改为LＰ930取代
４、Cａl mｏdｅ在ＬP631 第、2开关排,第１个oｎ-ｏff一次进入NＯVRAM, Rｅset V８４
热消毒或热清洗得最后１　min太长
1、检查实际温度
2、检查R/O进水温度
1、重新校正37℃
2、R/O水温度过高或管路爆晒于太阳下
Uppｅｒ flow aｌａｒm
1、检查浮球开关MV41
２、检查８9和２１0
3、检查No、29
4、检查排水管
５、检查LＰ634
6、 检查V２６、
7、 Ｂ点压力过低
１、浮球有污泽或消毒不全有结晶
2、在消毒及清洗后常会有ｆiｌｔｅｒ阻塞
３、V30后之水路堵塞脂肪物质
4、排水管被床脚压住
5、　Ｖ３4有短路，平衡腔电磁阀故障,V26与平衡腔之间有漏或堵
6、 Ｖ26有时不能打开、可能伴随在消毒程序中出现floaｔ switch ｆａiluｒeｄ、
V9７　failuｒe
1、A管漏、

V39 ｆailure
ＬＰ６32 　DIP2-5 On为关闭
１, 除气泵动力不足，D点负压不足
2,No。182传感器故障

Ｆlｏat swiｔcｈ failured
2０秒内经由一个平衡腔转换,及V26
无法使浮子开关达到低位状态、
1. 平衡腔有堵、除气泵,流量泵、
2. 、Ｖ2６没打开、V2６故障、
3. A点压力太大,将A点压力调到正常范围、
ARｒｔ 消毒液不足，出现冲洗失败后,蓝屏
更换BRAM

ARｒt Ｏｎｌinepluｓ F３3
1、 １89号电磁阀开,或240秒内平衡腔转换次数不到3４次,即流量小于２５５ml／ｍｉn
2、 测试不到流量脉冲
３,电导度不正常
1、连按两次测试键再测试。
2、可能就就是电导度不在允许得范围，AＢ液就就是否放错了
Ｖ99　Faｉlｕre
1， Ｖ９９或V100无法打开
2,V91常开
3,No１49滤网堵塞

V100　failuerd
Ａ 泵不工作
1４8滤器堵塞
V10０ 无法打开

Rinse　Faｉｌurｅ　F1５
1， B泵动作不正常
2， Ｖ91常开
3， V99或V10０常闭

V91 Ｆaiｌuｒe
经V９１无法建立起压力
1， B管漏,
2， Ｖ91故障。
3， Ｖ１30无法关闭
4， Ｂibaｇ漏
5， V9９漏或开

F ﻩ透析过程：
Ｃyclicaｌ PHＴ　F01
1. Balance　system ｌeaｋed,
2. HPU关闭,Ｐ２-Dia 传感器故障
3. with　Diａsaｆｅ　ｆilter,but ＤIP sｗｉtcｈ　nｏt ｓeｔｓ、

Cyｃlicａl　PＨＴ F０２
1. 平衡系统漏、
2. DIP 开关没设置正确、
3. 平衡系统阀故障、
检查UF泵前得三通就就是否有漏
Cycｌｉcaｌ PHT F03
1. 平衡系统漏
2. LP632 IC2,IC３　fａilureｄ、

Cｙclicａｌ　PＨＴ F０4
1. 规定时间内无法完成测试、
A,B液有沉淀、

UF Failureｄ F3５0
LP6３4 ｆailured、
关机重来、
Neg presｓurｅ　Ｆ01
Pos ｐrｅssuｒe Ｆ25
UF F０9
TＭP senｓor　ｆailurｅｄ
Replacｅ No、９ TMＰ ｓｅnsor
Floaｔ switｃh faiｌurｅd
V43,V２6堵塞

Ｖ１3０ faｉluｒed
４00８Ｓ　冲洗最后一分钟出现
Ｂiｂag 开关失灵,或没连接
自检时A液不吸液，B液吸入频率较快,校正状态下Ａ,B液均正常吸入
Ｐ7５８连接不正确。Ｂ液面传感器监测不到电导度,B液实际上就就是靠空气泵泵上得

Cｙｃｌｉc ａlarm
伴随空气报警,TMP报警,
关机重新自检再用
Rinse　Ｆaiｌｕre F1６
A液管不密封,
V91,Ｖ99故障
Biｂag 压力传感器故障

Rinｓe Ｆailuｒe F17

DIP １27　 on
清洗程序最后三分钟水路测试
1,B　泵动作5次,减压
2,压力开关打开
3, 压力上升，V９１开，Ｖ100关
4,压力开关关闭
5,V100打开,Ａ泵动作8次,压力减少
6,压力开关打开
7,Ｖ９1,Ｖ1０0打开,压力上升
８,压力开关关闭
9,V９9开,压力下降
１0,压力开关打开
１1,Ｖ99打开,V100关闭,压力上升
1２,压力开关关闭
13，V1３0打开,压力减少
１4,压力开关打开
15,有水路测试,V91，V100打开，压力上升
１6、压力开关关闭
１７、经过V１88建立压力
18、压力开关打开
2， 否则Ｆ1５，Rinse Failｕｒe
3,
４,否则V91 Fａilure
6,否则V100　Ｆailuｒe
8,否则F16　Faiｌuｒe
10,否则Ｅrroｒ V99
12,否则F１7 Ｆａｉｌure
１4，否则V１30 Ｆａiｌuｒｅ
16、否则Ｆ2０　Rinsｅ Ｆaｉlurｅ
18、否则F１8８ Ｒｉnsｅ　Ｆａilｕｒe
透析过程正常,产水时ＴMP过高
考虑可能就就是静脉压高,除气压过低
除气压力过低,更换除气泵
TＭP过低
血流量好,静脉压正常,但TＭP过低
透析器复用次数太多,更换透析器。
自检结束后按预冲键循管无透析液经过透析器
确认电导度没有报警
按开始键/复位键 原因就就是有Ｖ84ｆａultiness　

做HDＦ时候Oｎｌine泵和血泵都不转
确认电导度没有报警
确认动脉压有检测

AＤM08
TMP 过低,
UF－Fiｌ为TMＰ值,如果Fiｌ 滤器堵塞或血路管堵塞,观测Ｖｅn就就是否偏高,会引起Fil值比较高甚至大于UF值,就会导致TＭP低。
肝素泵E55
肝素泵推杆有锈蚀，无法推动
清除锈蚀物
