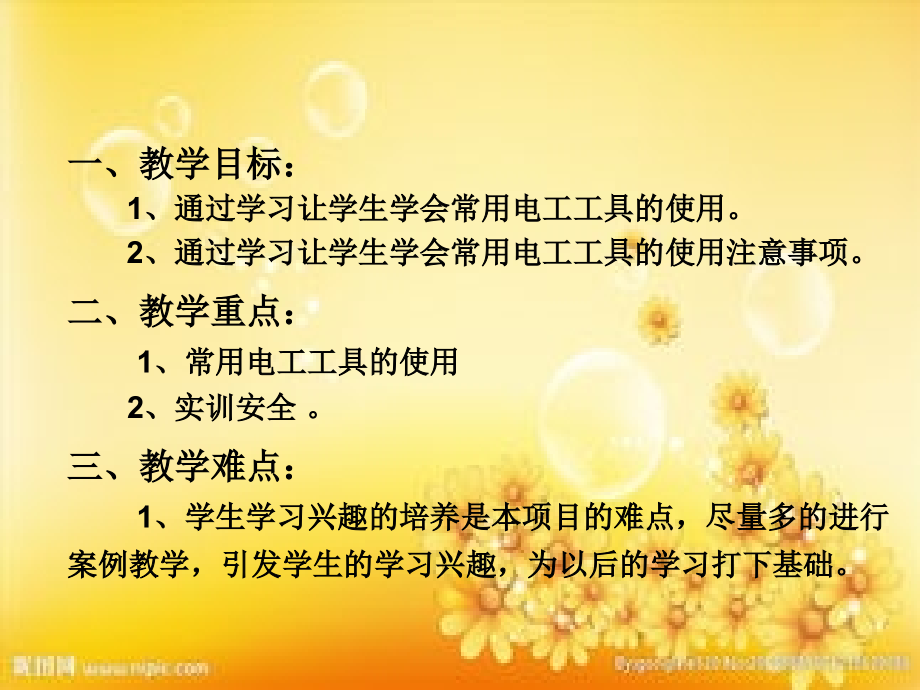

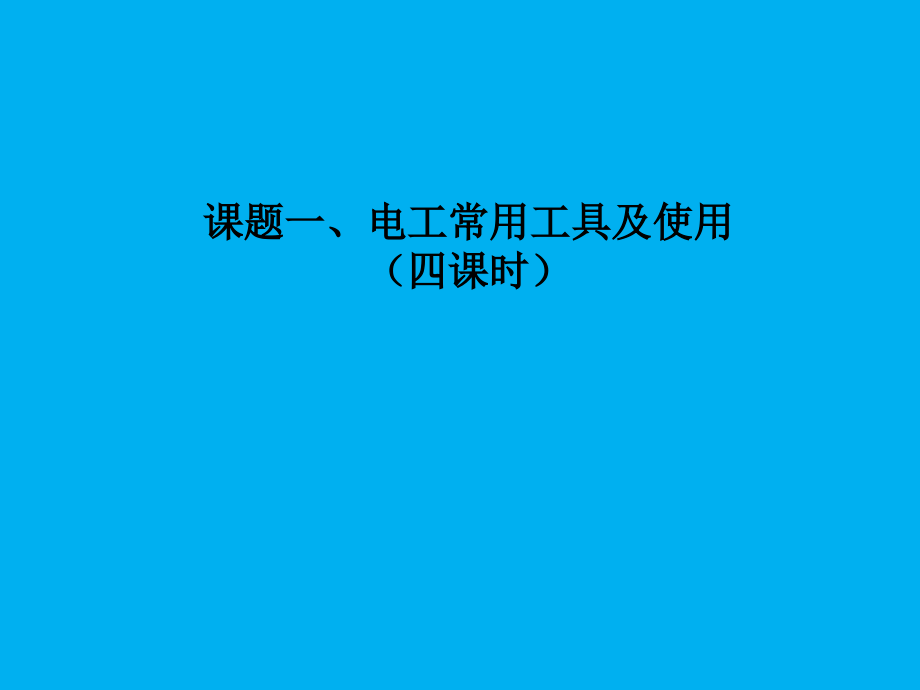

单击此处编辑母版文本样式,第二级,第三级,第四级,单击此处编辑母版标题样式,电气教研室,课题一、电工常用工具及使用,（四课时）,一、教学目标：,1,、通过学习让学生学会常用电工工具的使用。,2,、通过学习让学生学会常用电工工具的使用注意事项。,二、教学重点：,1,、常用电工工具的使用,2,、实训安全。,三、教学难点：,1,、学生学习兴趣的培养是本项目的难点，尽量多的进行案例教学，引发学生的学习兴趣，为以后的学习打下基础。,1,、引入：本章开始我们将进入电工基本操作的学习，这是电工入门的基础技能篇，万丈高楼平地起，基础是最重要的，为了更好地学好本门课程，请大家一定要把基础打牢哦！,2,、讨论：你们家都有那些电工常用工具？你会正确使用吗？,课堂导入：,新授内容：,一、试电笔,常用的低压验电器叫验电笔,又称试电笔，检测电压范围一般为,60,500 V,，常做成钢笔式或改锥式,见图。,试电笔的结构,试电笔的使用,使用时，必须手指触及笔尾的金属部分，并使氖管小窗背光且朝自己，以便观测氖管的亮暗程度，防止因光线太强造成误判断，其使用方法见下图所示。,当用电笔测试带电体时，电流经带电体、电笔、人体及大地形成通电回路，只要带电体与大地之间的电位差超过,60v,时，电笔中的氖管就会发光。低压验电器检测的电压范围的,60500V,。,数字式试电笔使用,使用试电笔时，应注意以下事项,:,使用试电笔之前，首先要检查试电笔的适用电压是否高于欲测试的带电体的电压，试电笔里有无安全电阻，再直观检查试电笔是否有损坏，有无受潮或进水，是否有破裂，检查合格后才能使用。,使用试电笔时，绝不能用手触及试电笔前端的金属探头，否则，会造成人身触电事故。,使用试电笔时，一定要用手触及试电笔尾端的金属部分。否则，因带电体、试电笔、人体与大地没有形成回路，试电笔中的氖泡不会发光。这会造成误判，以为带电体不带电，这是十分危险的。,在测量电器设备是否带电之前，先要找一个已知电源试测，检查试电笔的氖泡是否正常发光。能正常发光，才能使用。,在明亮的光线下测试带电体时，应特别注意氖泡是否真的发光,(,或不发光,),，必要时，可用另一只手遮挡光线仔细判别。千万不要造成误判，将氖泡发光判为不发光，将有电，误判为无电。,一手接地，一手接触试电笔尾端的金属部分，若氖灯靠手的上半部分亮，则被验部分带正电，下半部分亮则被验部分带负电，上下都亮是交流电，上下都不亮是没电。,多数验电笔前面的金属探头制成一物两用的小螺丝刀形状，使用时，如把验电笔当成螺丝刀使用，用力要轻，扭矩不可过大，以防损坏。,使用完毕后，要保持验电笔清洁，放置在干燥、防潮、防摔碰的地方。,想一想,试电笔正常情况下为什么电不到人？,试电笔不电人的原理是它们有很高的内阻，当电源经试电笔,人体,大地形成回路时电流小于一毫安，氖泡能发光，人体没有感觉。氖泡式的一般内部串联很大的电阻。使用试电笔时一定要注意它们适用范围决不能超压使用，超压使用会电人的！特别是高压情况下，超压使用时就更危险。,二、电工刀,电工刀是用来剖切导线绝缘层、电缆的绝缘层，切割木台缺口，削制木枕的专用工具。普通的电工刀由刀片、刀刃、刀把、刀挂等构成。,电工刀有普通型和多用型两种，,多用电工刀上带有锯片和锥子，可用来锯小木片和锥孔。,按刀片尺寸可分为大号（,112mm,）和小号（,88 mm,）两种。,使用电工刀应注意下面几点：,（,1,）使用时切勿用力过大，以免不慎划伤手指和其他器具。,（,2,）使用时，刀口应朝外操作。,（,3,）,电工刀的手柄一般不绝缘，严禁用电工刀进行带电操作。,使用电工刀时，切忌面向人体切削，如右图所示。用电工刀剖削电线绝缘层时,可把刀略微翘起一些，用刀刃的圆角抵住线芯。切忌把刀刃垂直对着导线切割绝缘层，因为这样容易割伤电线线芯，刀面与导线成,45,度倾角，以免削伤导线。电工刀刀柄无绝缘保护，不能接触或剖削带电导线及器件。新电工刀刀口较钝，应先开启刀口然后再使用。电工刀使用后应随即将刀身折进刀柄，注意避免伤手。,三、螺丝刀,螺丝刀也称为螺丝起子、螺钉旋具、旋凿、改锥等，用来紧固或拆卸螺钉。它的种类很多，按照头部的形状的不同，常见的可分为一字和十字两种；按照手柄的材料和结构的不同，可分为木柄、塑料柄、夹柄和金属柄等四种；按照操作形式可分为自动、电动等形式。,自动螺丝刀 电动螺丝刀,螺丝刀的具体使用方法如下图所示：,当所旋螺钉不需用太大力量时，握法如下左图；若旋转螺钉需较大力气时，握法如下右图所示。上紧螺钉时，手紧握柄，用力顶住，使刀紧压在螺钉上，以顺时针的方向旋转为上紧，逆时针为下卸。穿心柄式螺丝刀，可在尾部敲击，但禁止用于有电的场合。,多用改锥：是一种组合式工具，既可作改锥使用，又可作低压验电器使用，此外还可用来进行锥、钻、锯、扳等。它的柄部和螺钉旋具是可以拆卸的，并附有规格不同的螺钉旋具、三棱锥体、金力钻头、锯片、锉刀等附件。,使用螺丝刀应注意下面几点：,（,1,）不得使用金属杆直通柄顶的螺丝刀进行电工操作，否则易造成触电事故。,（,2,）为避免螺丝刀的金属杆触及皮肤或邻近带电体，应在金属杆上套绝缘管。,（,3,）螺丝刀头部厚度应与螺钉尾部槽形相配合，斜度不宜太大，头部不应该有倒角，否则容易打滑。,（,4,）使用时应将头部顶牢螺钉槽口，防止打滑而损坏槽口。,（,5,）不用小号螺丝刀拧旋大螺丝钉，否则不易旋紧，或将螺钉尾槽拧豁，或损坏螺丝刀头部。反之，也不能用大号螺丝刀拧旋小螺钉，防止因力矩过大而导致小螺钉滑丝。,四、扳手,1,、活动扳手,(,简称活扳手、或活络扳手，见图,8),是用于紧固和松动螺母的一种专用工具，它的钳口可在规格所定范围内任意调整大小，用于旋动螺杆螺母。主要由活扳唇、呆扳唇、扳口、蜗轮、轴销等构成，其规格以长度,(mm),最大开口宽度,(mm),表示，常用的有,15019(6,英寸,),、,20024(8,英寸,),、,25030(10,英寸,),、,30036(12,英寸,),等几种。,扳动较大螺杆螺母时，所用力矩较大，手应握在手柄尾部，如图所示。扳动较小螺杆螺母时，为防止钳口处打滑，手可握在接近头部的位置，且用拇指调节和稳定螺杆，如图所示。,2,、固定扳手,固定扳手,(,简称呆扳手,),的扳口为固定口径，不能调整，但使用时不易打滑。,五、电工钳,1,、钢丝钳,钢丝钳是一种夹持或折断金属薄片,切断金属丝、工件的常用钳类工具。也叫,克丝钳,。电工用钢丝钳的柄部套有绝缘套管,(,耐压,500 V),，,只适用于在低压带电设备上使用，,其规格用钢丝钳全长的毫米数表示，常用的有,150,175,200mm,等。,钢丝钳的构造及应用,(a),构造；,(b),弯绞导线；,(c),紧固螺母；,(d),剪切导线；,(e),铡切钢丝,作用：钳口：弯铰或钳夹导线线头,齿口：紧固或起松螺母,刀口：剪切导线或剖削导线绝缘层,铡口：铡切电线线芯、钢丝或铅丝等硬金属,安全知识：,使用前必须检查钳柄绝缘是否完好。,剪切带电导线时，不得同时剪切相线和零线，,以免发生短路故障。,2,、尖嘴钳,尖嘴钳的头部尖细，,用法与钢丝钳相似，,使用灵活方便。适用于狭小的工作空间或带电操作低压电气设备，也可用于电气仪表制作或维修、剪断细小的金属丝、切断较细的导线,与多股线,、夹持小螺丝、垫圈并可将导线端头弯曲线端子,(,线鼻子,),等，,有刀口的尖嘴钳还可剪断导线、剥削绝缘层。,使用,尖嘴钳,应注意下面几点：,（,1,）不可使用绝缘手柄已损坏的尖嘴钳切断带电导线。,（,2,）操作时，手离金属部分的距离应不小于,2cm,，以保证人身安全。,（,3,）因钳头尖细，又经过热处理，钳夹物不可太大，用力切勿过猛，以防损坏钳头。,（,4,）钳子使用后应清洁干净。钳轴要经常加油，以防生铁。,3,、,剥线钳,剥线钳是用来剥落小直径导线绝缘层的专用工具；内线电工、电机修理、仪器仪表电工常用的工具之一。它由钳口和手柄两部分组成。它的钳口部分设有几个刃口，用以剥落不同线径的导线绝缘层，适用于直径,3mm,及以下（小的为,0.5mm,）的塑料或橡胶绝缘电线、电缆芯线的剥皮缘的，线芯线直径相匹配。其柄部是绝耐压为,500 V,。,剥线钳使用的方法是：将待剥皮的线头置于钳头的某相应刃口中，用手将两钳柄果断地一捏，随即松开，绝缘皮便与芯线脱开。,剥线钳在使用时要注意选好刀刃孔径，当刀刃孔径选大时难以剥离绝缘层，若刀刃孔径选小时又会切断芯线，只有选择合适的孔径才能达到剥线钳的使用目的。,4,、斜口钳,专用于剪断各种电线电缆,如图所示。对粗细不同,硬度不同的材料,应选用大小合适的斜口钳。,小结：,1,、对各种基本电工常用工具认识。,2,、各种电工常用工具使用方法掌握。,
