楼宇自控及解决方案.ppt

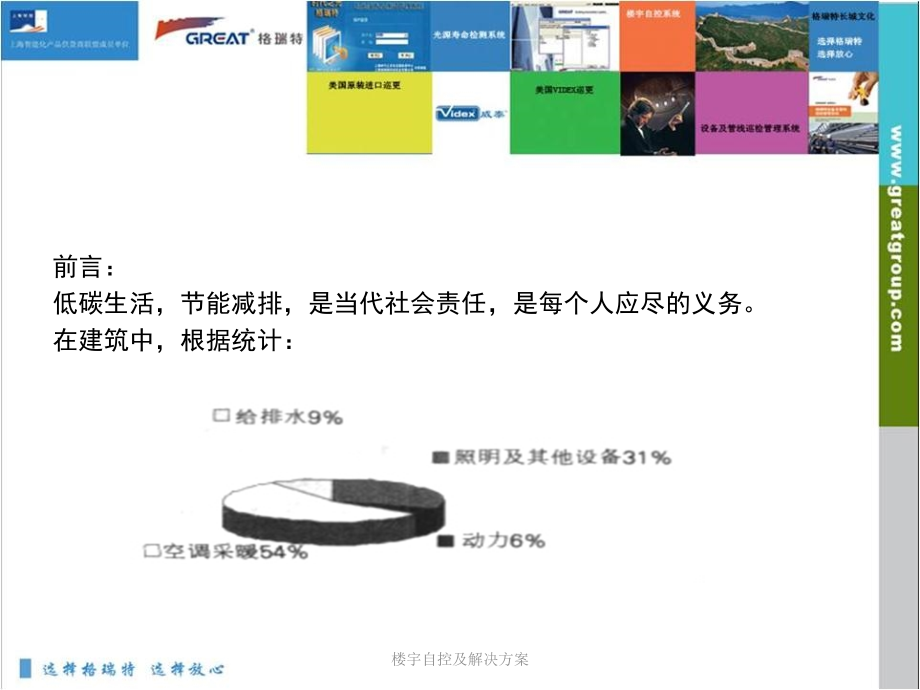

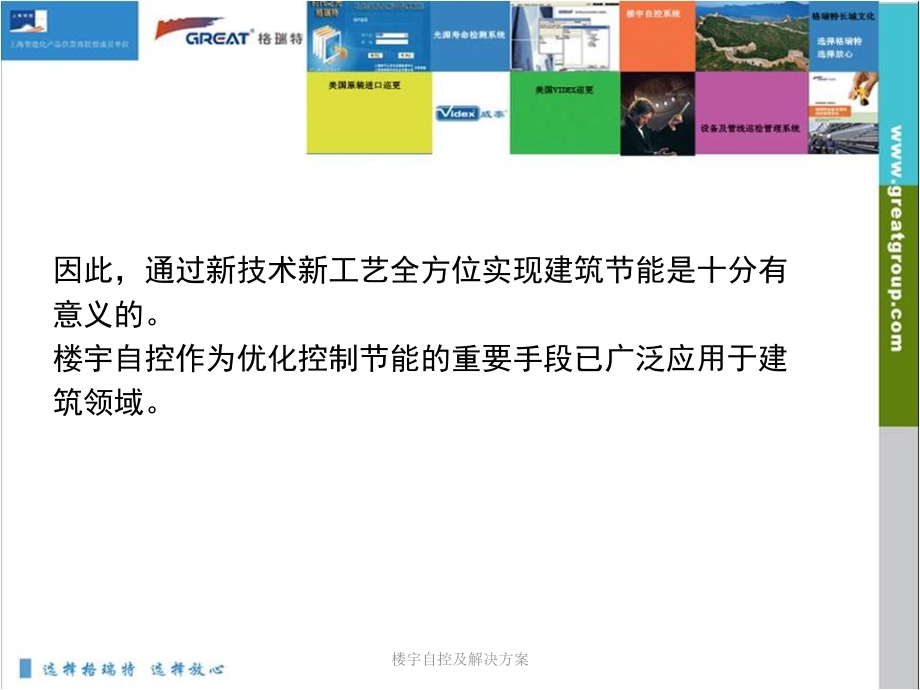

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,楼宇自控及解决方案,前言：,低碳生活，节能减排，是当代社会责任，是每个人应尽的义务。,在建筑中，根据统计：,楼宇自控及解决方案,因此，通过新技术新工艺全方位实现建筑节能是十分有,意义的。,楼宇自控作为优化控制节能的重要手段已广泛应用于建,筑领域。,楼宇自控及解决方案,格瑞特楼宇自控简述,二大国际经典技术的完美结合,1,ARM,微处理器,:,运算速度快,带大容量存储器,适合复杂算法,.,常用于工,业控制,;PDA;,成像和安全产品等,.,2 LONWORKS,技术,:,无主通讯,运行可靠,国际广泛应用、建设部推广的工,业控制总线,.,ARM,计算机技术,LONWORKS,通讯技术,楼宇自控及解决方案,网络架构,全总线结构,格瑞特楼宇自控简述,信号转换,DDC,模块,DDC,模块,DDC,模块,DDC,模块,DDC,模块,楼宇自控及解决方案,LAN,网络架构,混合结构,格瑞特楼宇自控简述,信号转换,DDC,模块,DDC,模块,DDC,模块,DDC,模块,DDC,模块,楼宇自控及解决方案,软件架构,格瑞特楼宇自控简述,LAN,客户端,服务器,客户端,客户端,DDC,C,DDC,C,DDC,C,DDC,C,GREAT-DIY,智能,BA,平台基于,Windows,图形化操作环境。,上位机管理平台采用,C/S,架构，可配置多个客户端，也可单机运行。,楼宇自控及解决方案,软件主要功能：,格瑞特楼宇自控简述,1,）运行状态监测和远程控制管理,2,）报警信息，报警列表管理,3,）脱机、通讯中断管理,4,）累积、统计管理,5,）能耗统计和趋势预测管理,6,）计划时间排期管理,7,）历史数据及曲线管理,8,）维修提醒管理,9,）维修记录管理,楼宇自控及解决方案,DDC,控制器结构示意,格瑞特楼宇自控简述,楼宇自控及解决方案,产品目录,序号,产品名称,产品型号,1,楼宇自控系统平台,GREAT-HBAS5.0,2,楼宇自控系统平台,GREAT-HBAS5.5,3,客户端,GREAT-client,4,通讯节点,GREAT-REPEATER,5,网络终端,GREAT-FTT,6,信号转换设备,GREAT-PSG10,7,网卡,PCLTA-20,楼宇自控及解决方案,产品目录,序号,产品名称,产品型号,8,现场控制器,DDC,GREAT-HBA50088,9,现场控制器,DDC,GREAT-HBA500G0,10,现场控制器,DDC,GREAT-HBA500C4,11,现场控制器,DDC,GREAT-HBA5485,12,现场控制器,DDC,GREAT-HBA5232,13,现场控制器,DDC,GREAT-HBA582G8,14,现场控制器,DDC,GREAT-HBA580G8,楼宇自控及解决方案,产品目录,序号,产品名称,产品型号,15,安装箱,300*400*140,16,成套安装箱,(,含电源,),300*400*140(24VDC),17,继电器模组,220V/24V/12V/5V,18,电源,S-50-24,19,液位开关,KEY-P,20,液位开关,不锈钢滑竿式（,1,米）,21,液位开关,不锈钢浮球式,楼宇自控及解决方案,产品目录,序号,产品名称,产品型号,22,水管温度传感器,TS-I-I-YY,23,水管压力传感器,511,24,水管流量传感器,DWM2000/K450,25,水流开关,KFA-1025,26,风管温度传感器,TS-I-D-YY,27,室内温度变送器,TS-I-R,28,风管湿度变送器,RH-5I-D,楼宇自控及解决方案,产品目录,序号,产品名称,产品型号,29,风管温湿度传感器,RH-5I-D-T,30,房间温,/,湿变送器,RH-5I-R-T,31,室外温湿度传感器,SOA-H1T1,32,风道压差开关,P906,33,风阀执行器,AF10/15/20/30/40-24,34,风阀执行器,AM10/15/20/30/40-24,楼宇自控及解决方案,产品目录,序号,产品名称,产品型号,35,单相电流变送器,I500ACE/S40,36,单相电压变送器,IV300ACE/D22,37,三相电流变送器,SMI3-100,38,三相电压变送器,SMIV3-300,39,CO2,传感器,VC1008T,40,CO,传感器,CO-T1,41,照度传感器,LL-SE/V,楼宇自控及解决方案,产品目录,序号,产品名称,产品型号,42,DN25,比例型,VC2025A-QM05-24,43,DN32,比例型,VC2032A-QM10-24,44,DN40,比例型,VC2040A-QM10-24,45,DN50,比例型,VC2050A-QM10-24,46,DN65,比例型,VC2065A-QM16-24,47,DN80,比例型,VC2080A-QM16-24,48,DN100,比例型,VC20100A-QM25-24,楼宇自控及解决方案,产品目录,序号,产品名称,产品型号,49,DN25,开关,/,浮点型,VC2025B-QF10-24,50,DN32,开关,/,浮点型,VC2032B-QF10-24,51,DN40,开关,/,浮点型,VC2040B-QF10-24,52,DN50,开关,/,浮点型,VC2050B-QF10-24,53,DN65,开关,/,浮点型,VC2065B-QF16-24,54,DN80,开关,/,浮点型,VC2080B-QF16-24,55,DN100,开关,/,浮点型,VC20100B-QF25-24,楼宇自控及解决方案,产品目录,序号,产品名称,产品型号,56,楼宇自控系统平台,GREAT-HBAS4.0,56,楼宇自控系统平台,GREAT-HBAS4.5,57,客户端,GREAT-client,58,通讯节点,GREAT-REPEATER,59,网络终端,GREAT-FTT,60,信号转换设备,GREAT-PSG10,61,网卡,PCLTA-21,楼宇自控及解决方案,产品目录,序号,产品名称,产品型号,62,现场控制器,DDC,GREAT-HBA40088,62,现场控制器,DDC,GREAT-HBA400G0,63,现场控制器,DDC,GREAT-HBA400C4,64,现场控制器,DDC,GREAT-HBA4485,65,现场控制器,DDC,GREAT-HBA4232,楼宇自控及解决方案,楼宇自控解决方案,1,本系统主要功能由现场,DDC,和上位机管理软件共同实现。,2,本系统为集散型控制系统：现场,DDC,分布在各受控设备附近，大大减少集中控制所需的电缆，减少施工成本，也减少电缆故障引起的系统故障。一个控制器发生故障，不影响其他设备的运营，系统可靠性较高。,3,本系统主要功能由现场,DDC,和上位机管理软件共同实现。,通常,DDC,负责现场设备信息采集，基本运算，联动控制，数据上传，接收上位机指令等。,DDC,具备脱机工作的能力。,现场实时控制功能尽可能在,DDC,中编程组态完成,楼宇自控及解决方案,本系统空调水架构,水源,水源,水源,水源,热交换,热交换,热交换,热交换,热泵,热泵,热交换,热泵,热泵,热泵,热交换,热水罐,1-23#,会所，商业,楼宇自控及解决方案,本系统空调水架构,热交换,热交换,冷水机组,冷水机组,电加热,热泵,电加热,热水罐,主楼酒店,会所，商业,冷却塔,冷却塔,冷却塔,膨胀水箱,锅炉,供水网,楼宇自控及解决方案,楼宇自控解决方案,冷热源部分：,精心设计考虑冷水机组的台数控制策略,为节能目的而设计的机组运行台数控制，将会带来巨大的经济效益；,所以控制方案本身必须在原理上正确和有效，需要对这种控制系统有,深刻的把握和认识，准确选择检测参数以及检测点位置，设计合理的,策略。对于这个控制，本方案将提供一套完善的解决办法。,按照空调水系统的设备配置，其监测、控制系统可以分为几个方面，,下面分别描述如下：,楼宇自控及解决方案,楼宇自控解决方案,楼宇自控及解决方案,楼宇自控解决方案,监测和控制：,系统启停,根据事先排定的工作及节假日作息时间表，启停中央制冷站的各件设备，包括冷冻水系统冷却水系统的自动启停、各设备的连锁、顺序控制等。,故障报警 系统实时监测冷水机组、水泵、冷却塔风机、控制设备的运行状态，冷冻水冷却水温度、压差、液位超限报警。冷冻机组、水泵、冷却塔故障过载报警。,主备切换 为平均设备的磨损，维护系统的正常运转，采用自动轮循切换以平衡运行时间。冷水机组、水泵、冷却塔都可按照预先设定的程序实现自动轮序。,楼宇自控及解决方案,楼宇自控解决方案,4,、冷冻水系统控制 控制系统实现冷冻机组、冷冻水泵的控制。计算系统的实际负荷量。根据实际所需冷量自动调整冷冻机运行台数，达到最佳节能的目的。旁通管控制：系统监测冷冻水供回水压差，保证有足够的冷冻水供应。连锁保护：控制冷冻水泵、冷水机组连锁。,5,、冷却水系统控制 控制系统实现冷却塔、冷却水泵的控制。计算系统实际所需散热量。根据实际散热量自动调整冷却塔运行台数，达到最佳节能的目的。连锁保护：控制冷却水泵、冷水机组、冷却塔连锁。,楼宇自控及解决方案,楼宇自控解决方案,6,、机组台数控制 按冷量需求及从能耗角度，选取最佳的冷冻机运行组合方案。,7,、热泵系统主要根据热泵机组出水温度调节循环泵运行状态，以维持供水温度恒定。根据供回水温度,/,流量，计算出系统所需的热量，确定设备开启台数。,楼宇自控及解决方案,楼宇自控解决方案,楼宇自控及解决方案,楼宇自控解决方案,空调机组实现功能：,温度调节：以空调机组回风温度作为调节参数，把风机温度传感器测量,的温度值送入DDC,控制器与给定值比较，产生偏差由,DDC,按,PID,闭环规律,调节表冷器回水调节阀开度以达到控制冷冻（加热）水管流量，以确保,夏季和冬季的温度保持适合人体舒适的环境。,新风、回风阀门的调节：根据回风的温度计算和空气质量的要求，控制,新风、回风阀门的开关，使系统在最佳的风量的状态下运行。,过滤网堵塞的保护：采用压差开关测量过滤器两端压差，空气过滤器两,端压差过大时报警，提示清扫。,楼宇自控及解决方案,楼宇自控解决方案,低温保护：通过防冻开关监测机组的低温报警,设备开关控制：系统应能对设备进行远程控制。可根据事先排定的工作,及节假日作息时间表，定时启停机组，自动统计机组工作时间,监控点位：,监测点：空调机组运行、故障、手,/自动、滤网压差、送风温度、回风温,度、阀位反馈、防冻报警。,控制点：空调机组启停控制、新、回风阀控制、冷热水阀开度调节,楼宇自控及解决方案,楼宇自控解决方案,新风机组实现功能：,温度调节：以新风温度和送风温度作为调节参数，把风机温度传感器测,量的温度值送入,DDC控制器与给定值比较，产生偏差由DDC按PID闭环规,律调节表冷器回水调节阀开度以达到控制冷冻（加热）水管流量，以确,保夏季和冬季的温度保持适合人体舒适的环境温度。,新风阀门的调节：根据新风的温度计算和空气质量的要求，控制新风阀,门的开关，使系统在最佳的风量的状态下运行。,过滤网堵塞的保护：采用压差开关测量过滤器两端压差，空气过滤器两,端压差过大时报警，提示清扫。,楼宇自控及解决方案,楼宇自控解决方案,低温保护：通过防冻开关监测机组的低温报警,设备开关控制：系统应能对设备进行远程控制。可根据事先排定的工,作及节假日作息时间表，定时启停机组，自动统计机组工作时间，提,示定时检修。,监控点位：,监测点：新风机组运行、故障、手,/自动、过滤器状态、送风温度、阀,位反馈。,控制点：新风机组启停控制、新风阀控制、冷热水阀开度调节,楼宇自控及解决方案,楼宇自控解决方案,楼宇自控及解决方案,楼宇自控解决方案,给排水系统,通过,DDC,对给排水系统中的潜水泵、集水坑、生活水泵、水箱的启停进行控制和状态监测。软件控制功能：,监测集水坑的高,/,低液位；,控制排污泵的启停，监测其运行及故障状态；,水位超过溢流水位，以声光报警形式在操作台上显示，提示操作人员安排有关人员做检修工作；,记录有关的事项，以作日后检查之用；,监测生活水泵的运行、故障及手自动状态；,当水泵发生故障时，自动切换到备用水泵；,监测水箱、水池的高,/,低水位；,楼宇自控及解决方案,楼宇自控解决方案,通风系统,启停控制,于预定时间程序或配合新风机组控制风机的启停，可根据要求临时或,者永久设定、改变有关时间表，确定假期和特殊时段。,状态监测,通过启动柜接触器辅助开关，直接监测风机运行状态和手自动状态。,通过风机过载继电器状态监测，产生风机故障报警信号。,楼宇自控及解决方案,楼宇自控解决方案,照明：,以回路为单位，对系统进行划区域管理。其控制点所需空间小，使用,灵活，无任何限制，可以适应分散分布的特点。利用此类控制点，将,各区域信号进行实时采集，实现本项目的公共照明、泛光照明监控与,管理，实时监测照明灯光的各种状态以及对各种不同照明场景的控制,监控功能：,对照明回路监测其运行、室外照度以及手自动等信号。,对照明回路的启停控制功能。,监控点位：,监测点：照明运行、照明手自动、室外照度。,控制点：照明启停控制。,楼宇自控及解决方案,楼宇自控解决方案,楼宇自控及解决方案,楼宇自控解决方案,变配电系统,低压柜 实现监控。,监控功能：,低压柜各有关参数（电流、电压、有功功率、功率因数、开关状态、故障报警等），低压柜的开关状态、故障报警监测,楼宇自控及解决方案,谢谢,欢迎指正,楼宇自控及解决方案,
