药物制剂工程技术与设备学习教案.ppt

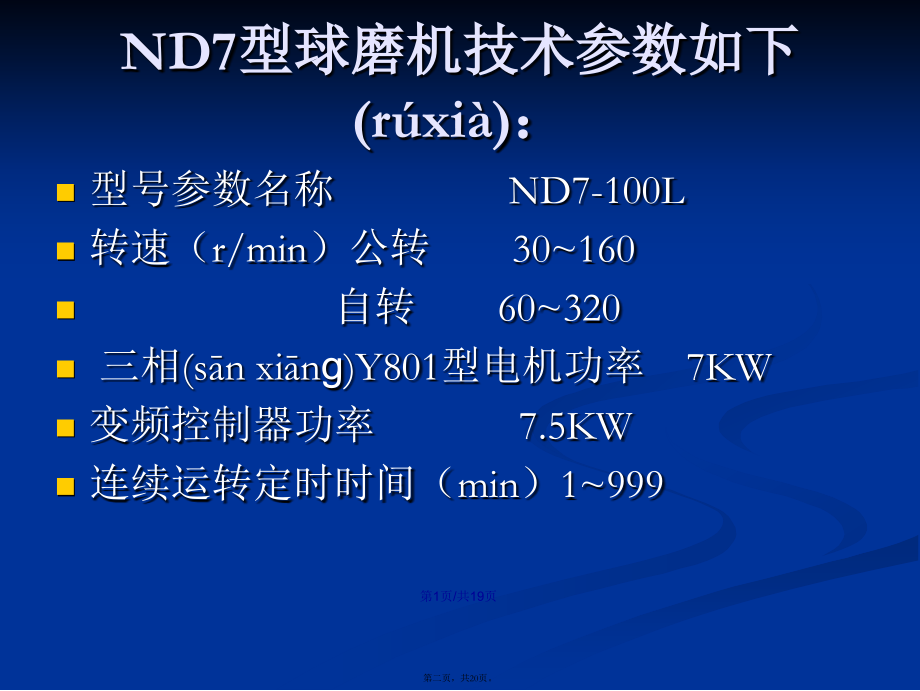

Click to edit Master title style,Click to edit Master text styles,Second level,Third level,Fourth level,Fifth level,*,*,*,单击此处编辑母版标题样式,会计学,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,会计学,1,药物制剂工程技术与设备(shbi),第一页，共20页。,ND7型球磨机技术参数如下(rxi)：,型号参数名称 ND7-100L,转速（r/min）公转 30160,自转 60320,三相(sn xin)Y801型电机功率7KW,变频控制器功率 7.5KW,连续运转定时时间（min）1999,第1页/共19页,第二页，共20页。,工作(gngzu)原理,在一转盘上装有4个球磨罐，当转盘转动时，球磨罐在绕转盘轴公转的同时又绕自身轴反向作行星式自转运动，罐中磨球和材料在高速运动中相互碰撞、摩擦，达到粉碎、研磨(ynm)、混和与分散样品的目的。,第2页/共19页,第三页，共20页。,主要用途,用于高等与专科院校、科研单位及企业实验室快速分批将研究试样研磨到胶状细度，并进行混合、匀化和分散。广泛应用于地矿、土壤、冶金、电子、电力、材料、化轻、医药、美容、环保、陶瓷(toc)、玻璃、核研究等科研和产业部门。,第3页/共19页,第四页，共20页。,优点(yudin),主皮带松紧度可调，长期使用也不易打滑，大大延长了使用寿命。,外观独创箱体翻盖（或开门式），操作简便，罩上带安全开关，安全可靠。,结构紧凑，造型美观，重量大大减轻(jinqng)而又不失稳定，真正实现了整机完全一体化。,行星齿轮系过渡轮由4个增加为8个，增加了传动的稳定性（特别在变向时），减小了磨损，延长了使整机用寿命。,第4页/共19页,第五页，共20页。,GFSJ-18型高效(o xio)粉碎机,第5页/共19页,第六页，共20页。,技术参数：,型号(xngho)规格 GFSJ-18型,电机功率（KW）7.5,生产能力（公斤/小时）60-400,可调转速（转/分）1000-2400-4400,成品细度（目）12-120,外形尺寸（长宽高）100013001600重量(公斤)约320,第6页/共19页,第七页，共20页。,工作(gngzu)原理:,本机属高速运转机械，采用二面快口刀刃，使被粉碎物经高速刀片剪切获得粉碎。该机还可根据不同物料选用各种形状及尺寸不同的刀片，粒度(l d)大小可通过更换网布或调正速度获得。,第7页/共19页,第八页，共20页。,主要用途:,机采用混合喷粉法原理设计研制而成，广泛适用于制药、食品、化工等行业的粉碎(fn su)。,特点:,本机结由粉碎(fn su)机构及定量加料机构组成。整机结构简单，粉碎(fn su)室及加料机构以拆装清洗方便。凡与物料相接触的部分，全部采用不锈钢材料制造，能耐酸、耐蚀。该机具有运转平稳、噪音低、粉碎(fn su)效果好及耗电低等优点。,第8页/共19页,第九页，共20页。,水冷粉碎机,第9页/共19页,第十页，共20页。,主要(zhyo)技术参数,产品型号 SF-40B生产能力 120-250kg/h电机功率(gngl)7.5kw电机转速 3500r/min重量 300kg外形尺寸 8006001400mm,第10页/共19页,第十一页，共20页。,工作(gngzu)原理,该机主要部分采用(ciyng)星轮锤片（2Cr13）旋转与定齿盘的相对运动、冲击、剪切、摩擦，达到高速破碎的方法。物料进入粉碎室后受到动锤片的高速回转，经齿圈和物料相互撞击而被粉碎，被粉碎的物料在气流的帮助下，通过筛网孔进入出料口，由于该机采用(ciyng)全不锈钢制成，料腔设水流冷却，药粉不易粘内壁，故而内壁光洁，不留残渣。,第11页/共19页,第十二页，共20页。,用途(yngt)及性能,该机具有外表款式新颖、结构合理、性能稳定、运转平稳，可根据不同物料选择，可用于医药、农业、食品(shpn)、化工、冶金等行业，是粉碎中草药材、矿石、化学原料等的理性设备。,该机主要部分采用1Cr18Ni9Ti制造，具有耐磨、耐腐蚀的特点，特别适合于加工高精度和带有腐蚀性的物料。,第12页/共19页,第十三页，共20页。,装量,检查法,标示装量为不大于2ml者取供试品5支，2ml以上至50ml者取供试品3支；开启时注意避免损失，将内容物分别用相应体积的干燥注射器及注射针头抽尽，然后注入经标化的量入式量筒内（量筒的大小应使待测体积至少占其额定体积的40%），在室温下检视。测定油溶液或混悬液的装量时，应先加温(ji wn)摇匀，再用干燥注射器及注射针头抽尽后，同前法操作，放冷，检视，每支的装量均不得少于其标示量。,第13页/共19页,第十四页，共20页。,装量差异(chy),检查法,取供试品5瓶（支），除去标签，铝盖，容器外壁用乙醇(y chn)擦净，干燥，开启时注意避免玻璃屑等异物落入容器中，分别迅速精密称定，倾出内容物，容器用水或乙醇(y chn)洗净，在适宜条件下干燥后，再分别精密称定每一容器的重量，求出每瓶装量（支）的装量与平均装量。每瓶（支）装量与平均装量相比较，应符合下列规定，如有1瓶（支）不符合规定，应另取10瓶（支）复试，应符合规定。,第14页/共19页,第十五页，共20页。,平均装量 装量差异(chy)限度,0.05g及0.05g以下 15%,0.05g以上至0.15g 10%,0.15g以上至0.50g 7%,0.50g以上 5%,凡规定检查含量均匀度的注射用无菌粉末，一律不再进行装量差异(chy)检查。,第15页/共19页,第十六页，共20页。,渗透压摩尔(m r)浓度,对用量大、供静脉注射的注射剂应具有与血浆相同的或略偏高的渗透压。,可见异物,在规定(gudng)条件下目视可以观察到的不溶性物质，其粒径或长度通常大于50m。,无菌,注射剂内不应含有任何活的微生物。,第16页/共19页,第十七页，共20页。,不溶性微粒,除另有规定外，溶液型静脉(jngmi)用注射液，注射用无菌粉末及注射用浓溶液按照不溶性微粒检查法检查，均应符合规定。,热原,注射剂内不应含热原，特别是用量一次超过5ml以上、供静脉(jngmi)注射或脊椎注射的注射剂，必须是热原检查合格的。,第17页/共19页,第十八页，共20页。,青霉素钠注射液,第18页/共19页,第十九页，共20页。,内容(nirng)总结,会计学。三相Y801型电机功率7KW。该机还可根据不同物料选用各种形状及尺寸(ch cun)不同的刀片，粒度大小可通过更换网布或调正速度获得。本机结由粉碎机构及定量加料机构组成。标示装量为不大于2ml者取供试品5支，2ml以上至50ml者取供试品3支。凡规定检查含量均匀度的注射用无菌粉末，一律不再进行装量差异检查。青霉素钠注射液,第二十页，共20页。,
