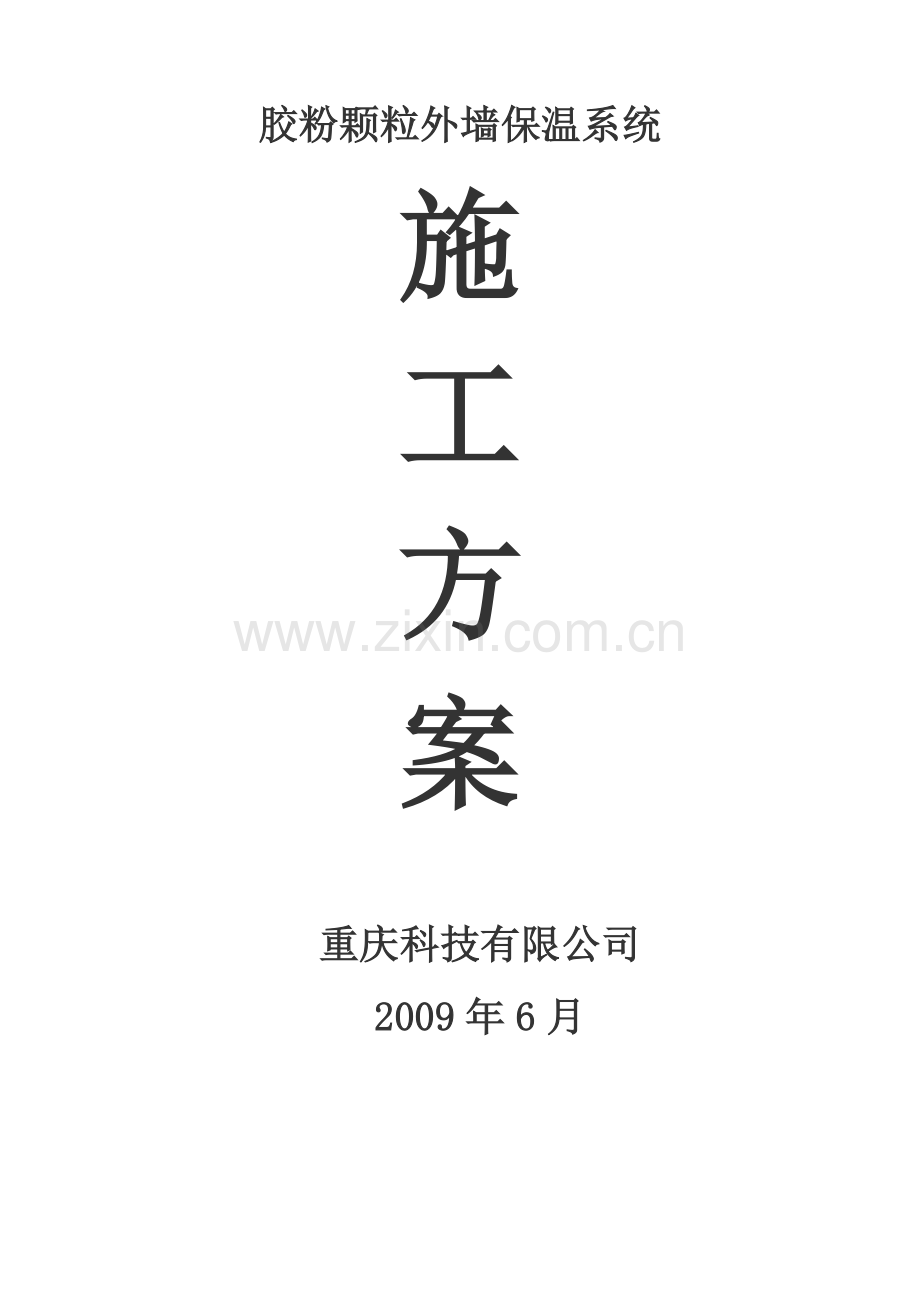

胶粉颗粒外墙保温系统
施
工
方
案

重庆科技有限公司
2009年6月

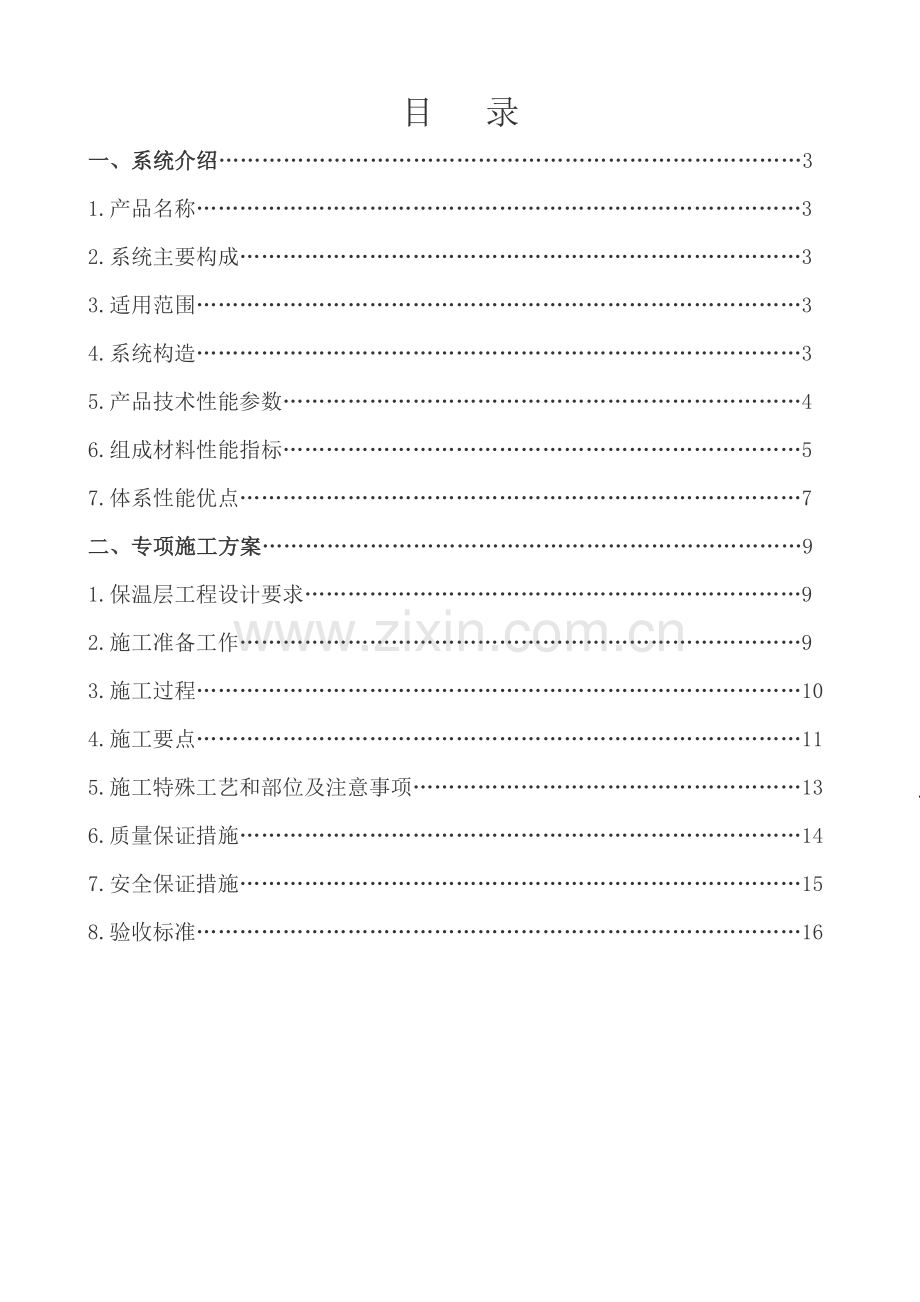

目 录
一、系统介绍………………………………………………………………………3
1.产品名称…………………………………………………………………………3
2.系统主要构成……………………………………………………………………3
3.适用范围…………………………………………………………………………3
4.系统构造…………………………………………………………………………3
5.产品技术性能参数………………………………………………………………4
6.组成材料性能指标………………………………………………………………5
7.体系性能优点……………………………………………………………………7
二、专项施工方案…………………………………………………………………9
1.保温层工程设计要求……………………………………………………………9
2.施工准备工作……………………………………………………………………9
3.施工过程…………………………………………………………………………10
4.施工要点…………………………………………………………………………11
5.施工特殊工艺和部位及注意事项………………………………………………13
6.质量保证措施……………………………………………………………………14
7.安全保证措施……………………………………………………………………15
8.验收标准…………………………………………………………………………16
胶粉聚苯颗粒外墙外保温系统介绍

1． 产品名称：
”胶粉聚苯颗粒外墙外保温系统
2. 系统主要构成：
胶粉颗粒外墙外保温系统的核心材料由重庆科技有限公司自行生产，以成套的技术、先进的设备、完整的产品、一流的服务确保了整个系统的质量和效果，整套系统质量均达到国家和重庆市建筑节能的标准，通过了权威部门的认证。
胶粉颗粒外墙外保温系统主要原料
胶粉颗粒外墙外保温系统(涂料饰面)的主要原料如下：

3． 适用范围：
“”外墙外保温系统适用于安装在混凝土和各种砌体墙外表面，并可用于上述类型基面上的旧墙翻新改造与装饰工程。
4. 系统构造

胶粉聚苯颗粒外保温系统基本构造（涂料饰面）

5. 产品技术性能参数：
（具体性能指标详见我公司产品资质证书中检测报告以及我公司产品宣传册）

6. 组成材料性能指标：
6.1 界面剂（ＳＺ６０１）
性能指标:

6.2聚苯颗粒保温浆料
组成部分及特性：
6.2.1 聚苯颗粒料
性能指标

6.2.2 颗粒粘结砂浆（胶粉料）（ＳＺ２０１）

6.2.3 胶粉聚苯颗粒保温浆料

6.3 抗裂砂浆（ＳＺ３２１）
抗裂砂浆性能指标

6.4 塑料锚栓
胶粉聚苯颗粒保温系统采用的塑料锚栓严格按照国家标准锚栓技术性能指标
试 验 项 目
技 术 指 标
单个锚栓抗拉承载力标准值，kN
≥ 0.30
单个锚栓对系统传热增加值，W/( m2·K)
≤ 0.004
根据施工设计和建筑物实际情况采取是否使用铆固钉，以及铆固钉的使用数量。
7. 体系性能优点
7.1胶粉聚苯颗粒外墙外保温体系的特点：
“” 胶粉聚苯颗粒外墙外保温体系是由重庆有限公司吸取国内外先进技术而研制开发的适合重庆地区的外墙保温系统，胶粉聚苯颗粒外墙外保温体系目前世界上最为成熟的外墙外保温体系之一，同时也是目前国内最为流行实用的外墙保温体系，而且也是目前重庆地区应用的最为广泛的外墙保温体系。
重庆科技有限公司以“以成套的技术、先进的设备、完整的产品、一流的服务”为准则，以“保温、精益求精”为理念，为重庆地区客户提供性能优良、质量过硬，性价比高的外墙保温产品，通过近一年来的工程实践，客户投诉率为零，充分证明其性能、质量。其特点具体体现在：
一、 精致优良的原材料选择
“”外墙外保温体系采用的胶粉为德国瓦克生产的产品，德国瓦克是目前世界上公认的高分子聚合物生产厂家，作为干混砂浆中核心材料的――胶粉，我公司在选取上采用最优良的胶粉，从而确保生产产品的性能和质量。
同时，其他材料包括石英砂、水泥等原材料均通过精挑细选，选择本地优质的合格材料，极大的保证了干混砂浆产品的质量。
二、材料的组合最符合建筑物理要求
好的外保温体系的各组成材料应具备相同的建筑物理特性，并且彼此相容，诸如憎水性、透汽性、防火性、热膨胀性等等。
胶粉聚苯颗粒外墙外保温体系充分考虑到以上要求，各组成材料均经过优化组合，具有很好的相容性，胶粉聚苯颗粒外墙外保温体系必须使用重庆科技有限公司生产和指定的材料，确保了个组成材料之间的相容性和稳定性。
三、 适合重庆特殊气候条件
相比于其它体系，胶粉聚苯颗粒外墙外保温体系更充分考虑到重庆地区特殊的气候特点：如高寒、酷热、多雾、酸雨等特点，针对重庆具体的气候特点而研制的产品均通过重庆本地权威检测部门的检测，更符合重庆地区的特殊气候情况，适应性更强。
四、 完善的服务体系
重庆科技有限公司的宗旨是：不仅要把高品质的产品，提供给消费者，更让消费者在使用产品（体系）时能得到充分的技术指导服务。
外墙外保温体系从产品的宣传到施工（售前、售中、售后服务）均有专业人员提供专业的技术服务，协助客户保质按时完成施工任务，力争为客户提供一流的服务。
胶粉聚苯颗粒系统施工方案
工程设计要求:
界面砂浆层(涂刷)+保温层+ 抗裂砂浆+耐碱网格布+抗裂砂浆+涂料饰面层
我公司结合《胶粉聚苯颗粒外墙外保温系统》　JG158-2004《外墙外保温工程技术规程》及条文说明 JG144-2004，墙面粘贴结合外墙饰面砖技术要求以及建筑外保温构造图集，我公司特编制落实以下施工方案：
2. 施工准备工作
2.1 材料准备
所涉及材料：界面剂（SZ601），胶粉聚苯颗粒保温砂浆（SZ201）（胶粉料），聚苯颗粒，耐碱网格布，塑料锚栓．，抗裂砂浆（SZ321）（如图）．

2.2 工具准备
2.3 施工设施
2.4 施工作业条件
1）、外墙墙体平整度达到要求（水泥砂浆找平），外门窗口安装完毕，经有关部门检查验收合格。
2）、门窗边框与墙体连接应预留出保温层厚度，缝隙之间分层填塞严密，做好门窗表面防护。
3）、外墙外表面的雨水管卡、预埋铁件、设备穿墙管道等提前安装完毕，并预留出保温层的厚度。
4）、施工用吊蓝或脚手架搭设牢固，安全检验合格。
5）、预制混凝土外墙板缝处应提前处理好。
2.5 施工要求气候条件
环境温度不得低于5℃，风力不应大于5级，风速不得大于10m/s。雨季施工时应做好防雨措施。
3. 施工过程
3.1 基面处理（结构基层处理）
3.2 外墙饰面为涂料面层的胶粉聚苯颗粒外墙保温施工技术方案及工艺流程：
成品保护→外墙面基层清理 → 抹1：2.5水泥砂浆找平层 → 涂刷界面剂 → 抹聚苯颗粒砂浆保温层）→ 抹抗裂砂浆层（布玻纤网，分两遍成活）→ 刮腻子二遍 → 刷外墙涂料底漆 → 涂刷外墙面漆二遍
3.3 保温施工工艺流程图（30mm）：

材料准备

基层墙体处理(施工前已完成)

配制界面剂（SZ601）

墙体涂刷界面剂
吊垂直、套方、弹控制线
配制胶粉聚苯颗粒保温浆料（SZ201）

作灰饼、作充筋

头遍抹保温浆料

24h后
第二遍抹约保温浆料找平

完全干燥 平整度、垂直度验收
划分格缝、开分格槽、门、窗口滴水槽
抹抗裂砂浆（SZ321）
配制抗裂砂浆（SZ321）

裁切网格布

铺压网格布

抹第二遍抗裂砂浆

外墙面施工

4. 施工要点：
4.1 材料配制
胶粉聚苯颗粒以及保温砂浆的现场配制必须严格执行相关的配制工艺（必须按照我公司技术人员提供的比例进行配置），做到专人定岗、集中搅拌。
4.2 基层墙面处理
墙面应清理干净无油渍、浮尘等，旧墙面松动、风化部分应剔凿干净。墙表面凸起物≥10mm应铲平。用滚刷或扫帚将界面砂浆均匀涂刷在基层墙面上。
4.3 保温层施工
吊垂直、套方找规矩、弹厚度控制线、拉垂直、水平通线，套方作口，按厚度线，用胶粉聚苯颗粒保温浆料作标准厚度灰饼冲筋。
4.4胶粉聚苯颗粒保温浆料的施工
A.抹胶粉聚苯颗粒保温浆料应每遍施工不应超过20mm，每两遍间隔应在24h以上。
B.后一遍施工厚度要比前一遍施工厚度小。最后一遍厚度控制在10mm左右为宜。
C.最后一遍操作时应达到冲筋厚度并用大杠搓平，墙面门窗口平整度达到要求。
D.保温层固化干燥（用手掌按不动表面）后，方可进行抗裂保护层施工。
4.5 抹抗裂砂浆，铺贴网
网格布按墙体尺寸事先裁好。抗裂砂浆抹平压实、平整，以仅覆盖网格布为宜。抗裂层总厚度５mm。
4.6 平整度检查
抹完抗裂砂浆后，应检查平整、垂直及阴阳角方正，对于不符合要求的进行修补，使完成面达到牢固粘贴面砖的质量要求．
5 施工特殊工艺和部位及注意事项
5.1 界面剂（SZ601）的使用要求
现浇混凝土外墙外表面及即有建筑物外墙外表面必须涂刷界面剂，对界面剂的主要要求是：压剪胶结强度，原强度≥0.70Mpa、耐水 ≥0.50 Mpa、耐冻融≥0.50 Mpa
5.2 胶粉聚苯颗粒系统抹灰施工中如何吊垂直、套方、弹控制线
1）、在顶部墙面固定膨胀螺栓，作为挂先的垂挂点；
2）、根据室内三○线向室外返出外保温抹灰厚度控制点，然后固定垂直控制线两端；
3）、复测每层三○线到垂直控制通线的距离是否一致，偏差超过20mm找出原因做出相应处理。
4）、根据垂直控制通线作垂直方向的灰饼，在根据两垂直方向灰饼之间的通线，作墙面保温层厚度控制灰饼，灰饼之间的距离不得超出2m。
5.3 胶粉聚苯颗粒抹灰施工的一般做法
1）、抹胶粉聚苯颗粒保温浆料应至少分两次施工，每两边间隔在24h以上；
2）、后一遍施工厚度要比前一遍厚度薄，最后一遍厚度控制在10mm左右为宜。
3）、最后一遍操作时应达到冲筋厚度并用大杠刮平，墙面门窗口平整度应达到验收标准。
4）、保温层充分固化后（手掌按不动表面，一般在5－7天）后方可进行下一步施工。
5.4 胶粉聚苯颗粒抹灰体系施工时注意事项
1）、分格缝、滴水槽、门窗框、管道、槽盒上残存砂浆，应及时清理干净。
2）、移动吊蓝，翻拆架子应防止破坏以抹好的墙面，门窗口、边、角、垛宜采用保护性措施。其它工种作业时不得污染或损坏墙面，严禁踩踏窗口。
3）、各构造层在凝结前应防止水冲、撞击、振动。
4）、应遵守有关安全操作规程。新工人必须经过技术培训和安全教育方可上岗。脚手架经安全检查验收合格后，方可上人施工，施工时应有防止工具、用具、材料坠落的措施。
6 质量保证措施
6.1 质量目标：创建优质工程
6.2 基础工作
6.3 物资检验规定
7 安全保证措施
7.1 7.2 7.3 7.4 7.5 7.6 7.7 8 验收标准
《胶粉聚苯颗粒外墙外保温系统》　JG158-2004
《外墙外保温工程技术规程》及条文说明 JG144-2004
《居住建筑节能工程施工质量验收规程》ＤＢJ50-045-2005
《重庆市居住建筑节能设计标准》DB50/5024-2002
