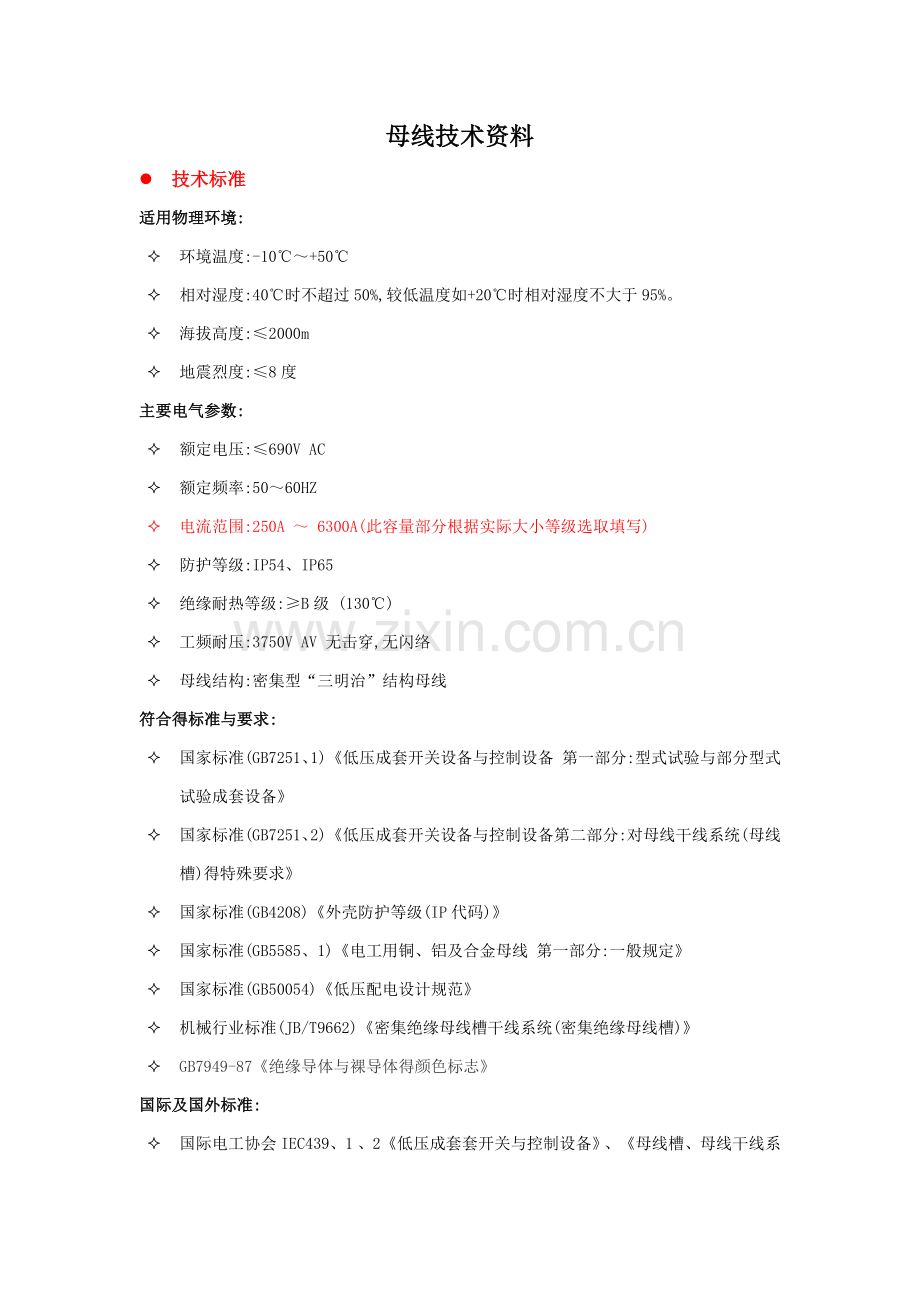

母线技术资料
l 技术标准
适用物理环境:
² 环境温度:-10℃～+50℃
² 相对湿度:40℃时不超过50%,较低温度如+20℃时相对湿度不大于95%。
² 海拔高度:≤2000m
² 地震烈度:≤8度
主要电气参数:
² 额定电压:≤690V AC
² 额定频率:50～60HZ
² 电流范围:250A ～ 6300A(此容量部分根据实际大小等级选取填写)
² 防护等级:IP54、IP65
² 绝缘耐热等级:≥B级 (130℃)
² 工频耐压:3750V AV 无击穿,无闪络
² 母线结构:密集型“三明治”结构母线
符合得标准与要求:
² 国家标准(GB7251、1)《低压成套开关设备与控制设备 第一部分:型式试验与部分型式试验成套设备》
² 国家标准(GB7251、2)《低压成套开关设备与控制设备第二部分:对母线干线系统(母线槽)得特殊要求》
² 国家标准(GB4208)《外壳防护等级(IP代码)》
² 国家标准(GB5585、1)《电工用铜、铝及合金母线 第一部分:一般规定》
² 国家标准(GB50054)《低压配电设计规范》
² 机械行业标准(JB/T9662)《密集绝缘母线槽干线系统(密集绝缘母线槽)》
² GB7949-87《绝缘导体与裸导体得颜色标志》
国际及国外标准:
² 国际电工协会IEC439、1 、2《低压成套套开关与控制设备》、《母线槽、母线干线系统》
² 欧洲EN60439-1标准
² 德国DIN VDE0660标准等

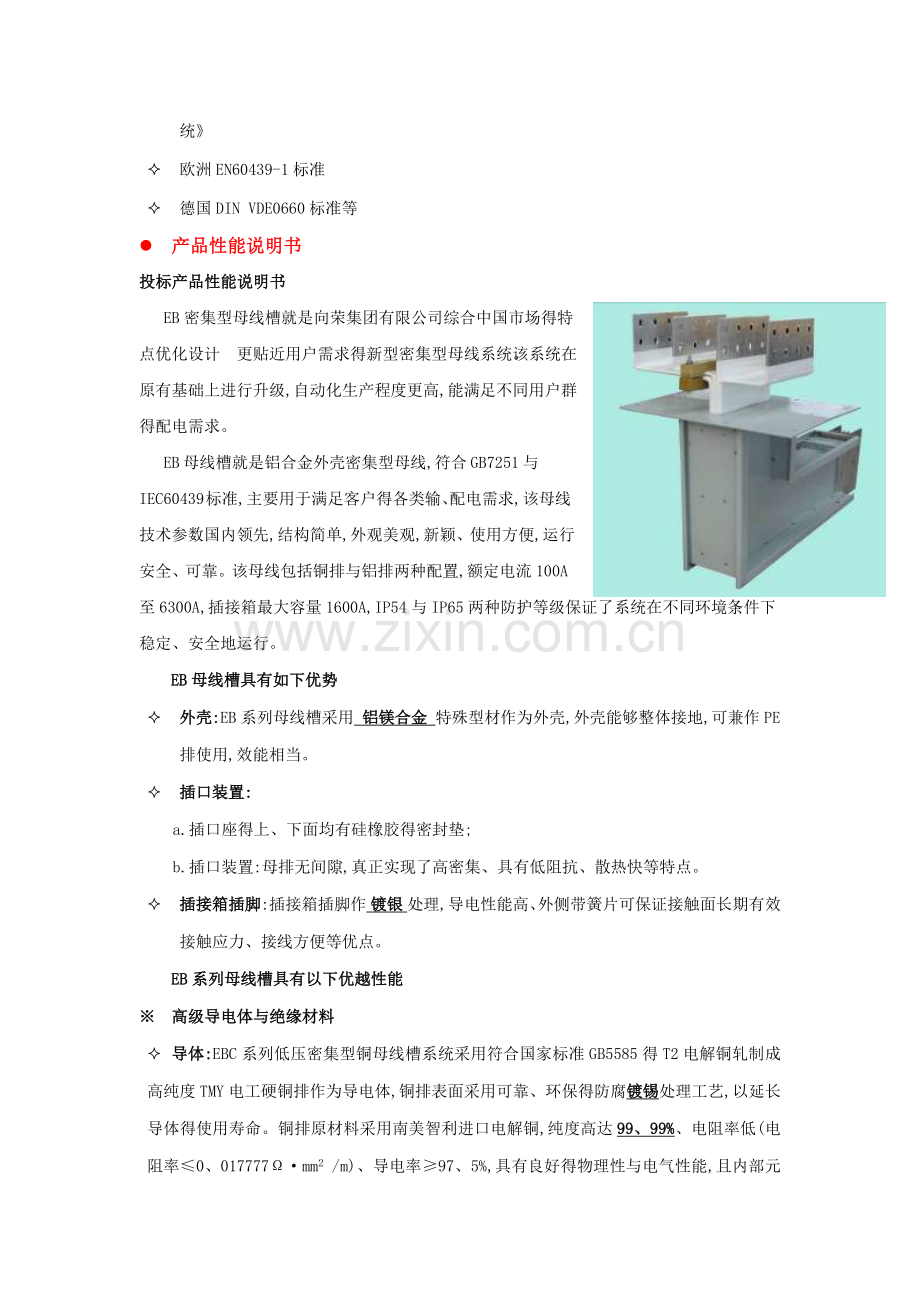

l 产品性能说明书
投标产品性能说明书
EB密集型母线槽就是向荣集团有限公司综合中国市场得特点优化设计　更贴近用户需求得新型密集型母线系统。该系统在原有基础上进行升级,自动化生产程度更高,能满足不同用户群得配电需求。
EB母线槽就是铝合金外壳密集型母线,符合GB7251与IEC60439标准,主要用于满足客户得各类输、配电需求,该母线技术参数国内领先,结构简单,外观美观,新颖、使用方便,运行安全、可靠。该母线包括铜排与铝排两种配置,额定电流100A至6300A,插接箱最大容量1600A,IP54与IP65两种防护等级保证了系统在不同环境条件下稳定、安全地运行。
EB母线槽具有如下优势
² 外壳:EB系列母线槽采用 铝镁合金 特殊型材作为外壳,外壳能够整体接地,可兼作PE排使用,效能相当。
² 插口装置:
a.插口座得上、下面均有硅橡胶得密封垫;
b.插口装置:母排无间隙,真正实现了高密集、具有低阻抗、散热快等特点。
² 插接箱插脚:插接箱插脚作 镀银 处理,导电性能高、外侧带簧片可保证接触面长期有效接触应力、接线方便等优点。
EB系列母线槽具有以下优越性能
※ 高级导电体与绝缘材料
² 导体:EBC系列低压密集型铜母线槽系统采用符合国家标准GB5585得T2电解铜轧制成高纯度TMY电工硬铜排作为导电体,铜排表面采用可靠、环保得防腐镀锡处理工艺,以延长导体得使用寿命。铜排原材料采用南美智利进口电解铜,纯度高达99、99%、电阻率低(电阻率≤0、017777Ω·mm2 /m)、导电率≥97、5%,具有良好得物理性与电气性能,且内部元素分布状态及其她杂质含量均达到高纯度优质铜标准。
² 外壳:EB系列母线槽采用 铝镁合金 特殊型材作为外壳。
EB系列母线槽采用外壳(H型材与U型材)采用铝镁合金特殊型材作为外壳,U型材侧边以及H型材与U型材接触边添加齿形波纹,同时U型材外边添加半圆形波纹,半圆行波纹能够提高母线槽得散热性能。外壳加强筋结构,重量轻、机械强度更高、表面喷涂环氧树脂(通过1200小时盐雾测试)或根据要求做阳级氧化处理,颜色均匀一致,具有比钢外壳或老式镁铝合金外壳更高刚性与耐腐蚀性、绝缘性、散热性及防盐雾特性,更无起泡、裂纹、流痕或氧化等缺陷,外壳相互连接部件间可采用进口铆钉铆接,保证了其优良得电连续性,外形整洁美观,无起泡、裂纹或流痕等缺陷。

² 绝缘材料:EB系列母线槽得绝缘采用美国DuPont MYLAR聚酯薄膜 。
EB系列母线槽得绝缘采用美国DuPont MYLAR聚酯薄膜,模制热成型整体保包裹。绝缘耐热等级为B级(即在≦130℃时绝缘材料各项性能指标不会下降),该材料具有较高得耐湿热性,耐高温、抗拉强度高、阻燃、不吸水,且该材料无任何毒性,在高温状态下不会挥发有损于生物健康得有害物质,整体成型包裹,一层得耐压可达10000V以上,其相与相导体之间最高可达到六层得绝缘。
※ 结构特点
² 整体式接地
接地导体作为系统得生命安全线就是十分重要。EB系列得产品设计,能最大限度得提供大容量电网配电得保护,为接地故障提供可靠得接地路径,为地线短路提供最短得路径。已通过第三方(CQC-3C认证机构)得测试与认可。
² 短路承受强度大,动热稳定性好
EB系列母线槽采用 “三明治”基本结构,进行多项实际优化设计,大幅提升了产品得使用可靠性。国际顶尖绝缘材料极高得耐热性与绝缘强度、载流导体得高纯度与铝合金外壳得无磁性使得整个系统能承受更高得短路峰值电流,产品具有稳定得动热稳定性能。
EB系列母线槽系统能保证在3周波内承受200KA得短路电流冲击,在1秒内能承受100KA得短路电流。
² 内部烟囱阻隔
EB系列母线槽基本结构决定其内部得先天得良好空间阻隔,即使在使用中发生火灾,母线槽内部也不会产生烟气通道。在母线穿越墙与地板时,良好得防火单元最大程度防止产生烟囱效应。
² 单螺栓连接装置
EB系列母线槽联接处采用单螺栓紧固端子,在维修或改线时能快速装拆。它可以在母线得任一端拆下或装上,并且采用带有力矩指示得紧固螺栓来保证连接部位可靠得连接与尽量小得接触电阻,安全准确快捷。每个连接装置均可有效吸收±7mm热胀冷缩量,无需使用膨胀节。
² 双头螺钉
该标准件在EB系列母线槽系统中为通用件。它就是双头设计,保证安装时用标准扳手旋紧时整个母线系统安装力矩相同。在达到旋紧力矩时,螺钉上得指示牌脱落,说明该接头连接已达到最佳状态。安装者无需采用力矩扳手,可节约75％安装时间。该螺钉可在维修与拆装时二次利用。螺钉与外壳间得碗型垫圈可确保整个接触面压力均匀。
(a)连接器图片 (b)绝缘隔板

² 高防护措施
EB母线槽系列H型材中部有一凹槽,粘贴超出凹槽空间外形得密封垫,当H型材与U型材连接时,中部得密封垫在连接点与母排得作用下变形,在内部封堵了两零件间得间隙,达到高度密封得要求;并且这种措施保证了两零件得直接接触,确保了电气连续性。
² 通用配件
EB系列母线系统配件均为标准通用件,使不同系列及不同类型得母线得连接无需特殊过渡件,通用件使安装维修十分快速简捷,也方便今后得扩容与延伸。
² 全封闭外壳――无需降低额定值
您在设计时无需考虑最佳安装位置与降容系数。全封闭外壳在任何位置均能保持100％得额定电流容量。与带通风道得母线相比,免除了意外得电击与灰尘得堆积。
² 最优化得结构设计
EB系列母线为绝缘型产品,与其它品牌得产品相比,EB系列母线得结构设计进行了优化。确保了母线槽系统得更好得可靠性、特性与低阻抗,具有散热好、电压降低、耐机械冲击与大电流插接冲击等性能,也节省了空间。从而提供更高得安全与可靠性。
图(a)插接式直线 图(b)馈电式直线

² 使用得安全可靠性更高
l 镁铝合金外壳属低磁性材料,表面进行喷塑绝缘处理,确保通电时无电磁场与涡流效应。
l 外壳整体接地减少使用中人体触电得可能性。
l 插接箱与母线槽之间具有连锁装置,插接箱箱门与内置断路器之间具有连锁装置。以防止插接箱门在通电时被打开。
l 插接口得密封门在没有安装插接箱时可以关闭活门,以免固体或灰尘进入,发生短路 。
l 插接口部位母排无间隙,真正实现了高密集、具有低阻抗、散热快等特点,母线系统得插口装置与导电桩头之间设有高弹性橡胶防护垫,防护等级高,确保插接时安全可靠。
l 插接箱插脚作镀银处理,并申请专利申请号:ZL2、7(附专利证书),导电性能高、外侧带簧片可保证接触面长期有效接触应力、接线方便等优点。
※ 插接箱
插接箱有断路器型 、刀熔开关型与熔丝型,且高、中、低3种分断能力选择;
插接箱操作可选择箱内操作、箱外操作与连杆操作3种方式,满足客户不同需求。连杆操作方式可用于客户在地面操作插接箱。
插接箱接地插脚在相线未接触母排之前先与母线槽得接地排接触,保证操作人员安全;
插接箱内装有防护板以防打开箱门时意外触电;
插接箱活门具有联锁功能,以防带电状态下打开活门;
插接箱插脚具有联锁功能,以保证插接箱完全插入后方可合闸;
设计有安全联锁与电气保护,其接地极始终保持先接触后断开,而防护罩能确保操作人员安全,保证插拔200次后仍能正常工作。插接箱带防插错装置,并可带有分合闸指示。插接口设有封闭装置,停用时可关闭活门防止灰尘得侵入,保证防护等级。3米长得母线槽可最多设计10个插口,为用户得电源引出提供极大得方便,且插口处设计有安全罩盖,地面拉杆操作机构为操作工人及维修工人得安全提供保障,操作机构灵活、可靠。

插 口→

←插接箱

※ 与配电柜、变压器连接系统
EB母线槽提供专门得始端进线单元与完整得连接单元实现EB母线槽系统与配电柜得连接,连接时根据用户低压柜得具体出线方式进行调整设计,既可顶端出线,也可底端出线,电流最高达6300A,通常使用连接铜排进行转接,公司负责提供原材料及现场得指导安装,安装时保持现场连接最短路径及时间,进线单元中得始端母线配置有连接法兰,与设备密切结合,从而保证较高得防护等级。
EB母线槽提供完整得变压器连接AS单元,可与不同规格得变压器相连,最大电流可达6300A,并配备软连接,用于避免变压器运行时得微振造成紧固件得松动,从而影响到整个配电系统得运行,连接外形美观,安全可靠。我们可以按照变压器得具体出线方式进行调整设计,保持现场连接得最短路径与时间,同时提供单独得柜顶箱单元,以防止带电部件得裸露,提高系统得防护等级与安全性能。

←与变压器得连接

→与开关柜得联接
