工程名称
假日云鼎中心１#楼
日 　期
2017年４月１日
交底部位
JDG管预埋
页 　数
共6页

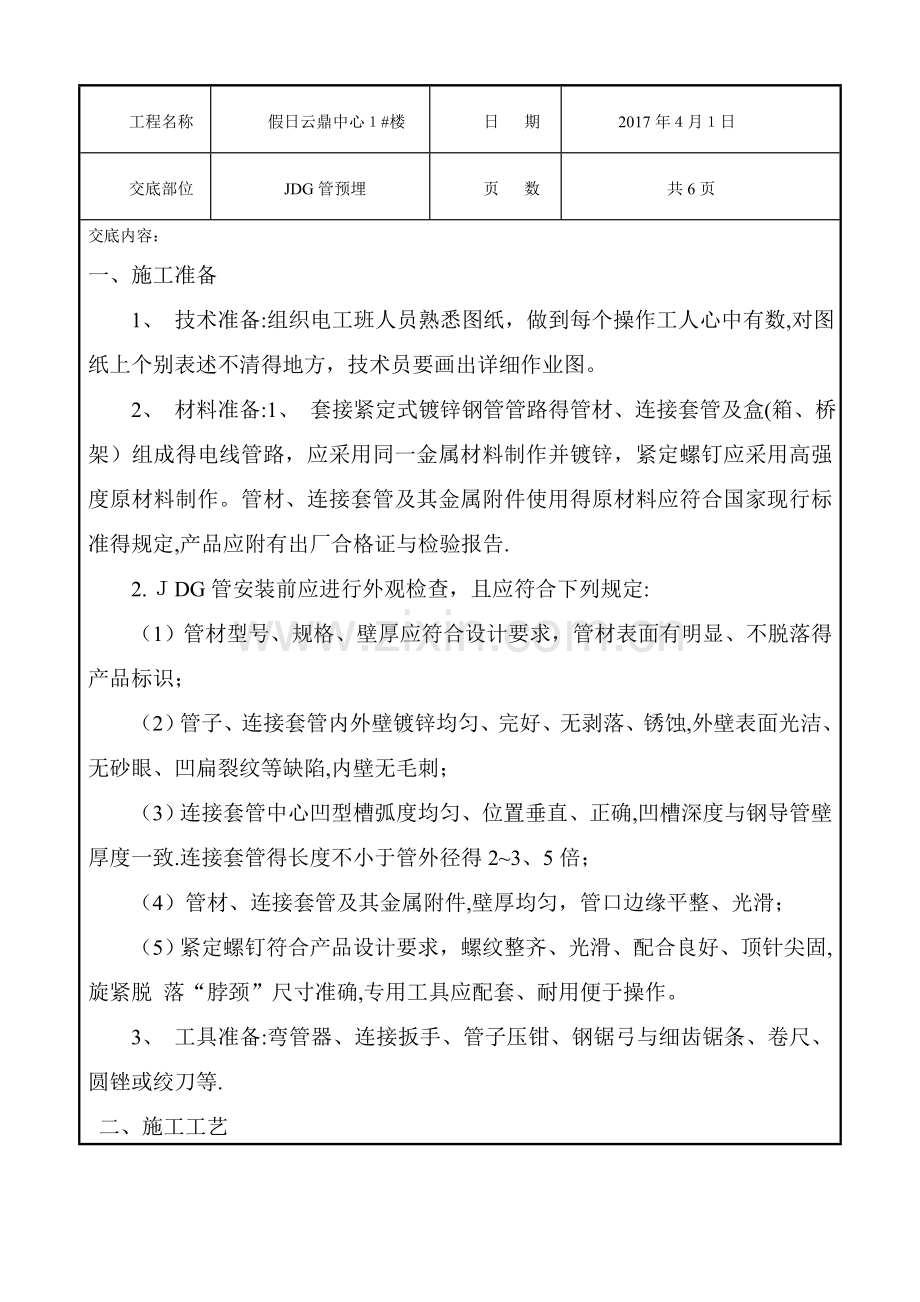

交底内容：
一、施工准备
1、 技术准备:组织电工班人员熟悉图纸，做到每个操作工人心中有数,对图纸上个别表述不清得地方，技术员要画出详细作业图。　
2、 材料准备:1、 套接紧定式镀锌钢管管路得管材、连接套管及盒(箱、桥架）组成得电线管路，应采用同一金属材料制作并镀锌，紧定螺钉应采用高强度原材料制作。管材、连接套管及其金属附件使用得原材料应符合国家现行标准得规定,产品应附有出厂合格证与检验报告.　　
2. ＪDG管安装前应进行外观检查，且应符合下列规定:　
（1） 管材型号、规格、壁厚应符合设计要求，管材表面有明显、不脱落得产品标识；　
（2） 管子、连接套管内外壁镀锌均匀、完好、无剥落、锈蚀,外壁表面光洁、无砂眼、凹扁裂纹等缺陷,内壁无毛刺； 　
（3） 连接套管中心凹型槽弧度均匀、位置垂直、正确,凹槽深度与钢导管壁厚度一致.连接套管得长度不小于管外径得2~3、5倍；　　
（4） 管材、连接套管及其金属附件,壁厚均匀，管口边缘平整、光滑；
（5） 紧定螺钉符合产品设计要求，螺纹整齐、光滑、配合良好、顶针尖固,旋紧脱 落“脖颈”尺寸准确,专用工具应配套、耐用便于操作。　
3、 工具准备:弯管器、连接扳手、管子压钳、钢锯弓与细齿锯条、卷尺、圆锉或绞刀等.
二、 施工工艺

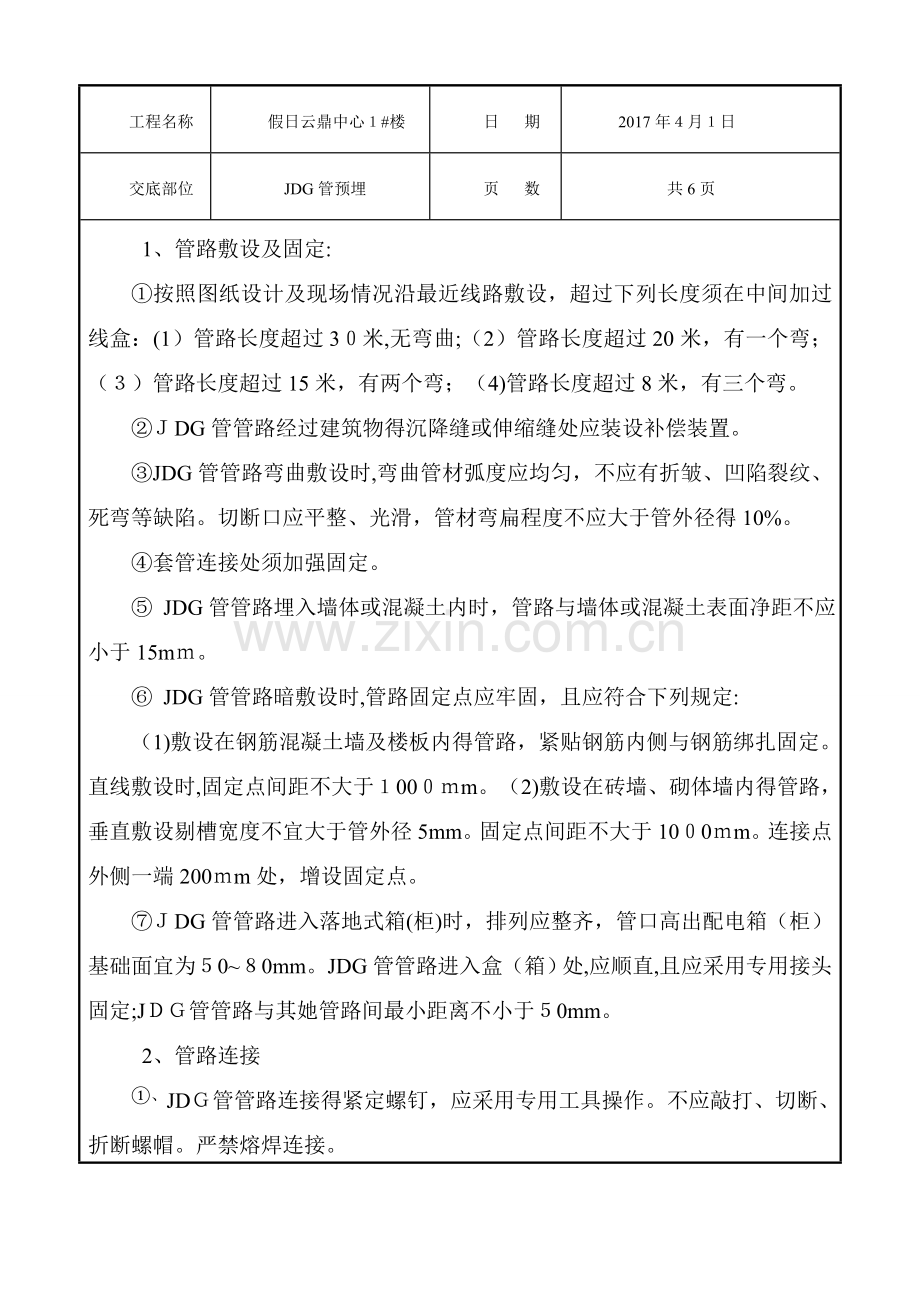

1、 管路敷设及固定:
①按照图纸设计及现场情况沿最近线路敷设，超过下列长度须在中间加过线盒：(1）管路长度超过3０米,无弯曲;（2）管路长度超过20米，有一个弯；（３）管路长度超过15米，有两个弯；（4)管路长度超过8米，有三个弯。　　
②ＪDG管管路经过建筑物得沉降缝或伸缩缝处应装设补偿装置。
③JDG管管路弯曲敷设时,弯曲管材弧度应均匀，不应有折皱、凹陷裂纹、死弯等缺陷。切断口应平整、光滑，管材弯扁程度不应大于管外径得10%。　
④套管连接处须加强固定。
⑤ JDG管管路埋入墙体或混凝土内时，管路与墙体或混凝土表面净距不应小于15mｍ。
⑥ JDG管管路暗敷设时,管路固定点应牢固，且应符合下列规定:　
（1)敷设在钢筋混凝土墙及楼板内得管路，紧贴钢筋内侧与钢筋绑扎固定。直线敷设时,固定点间距不大于１00０ｍm。（2)敷设在砖墙、砌体墙内得管路，垂直敷设剔槽宽度不宜大于管外径5mm。固定点间距不大于10０0ｍm。连接点外侧一端200ｍm处，增设固定点。
⑦ＪDG管管路进入落地式箱(柜)时，排列应整齐，管口高出配电箱（柜）基础面宜为５0~８0mm。JDG管管路进入盒（箱）处,应顺直,且应采用专用接头固定;JＤＧ管管路与其她管路间最小距离不小于５0mm。
2、 管路连接
①、 JDＧ管管路连接得紧定螺钉，应采用专用工具操作。不应敲打、切断、折断螺帽。严禁熔焊连接。
②、 ＪＤG管管路连接处，两侧连接得管口应平整、光滑、无毛刺、无变形。管材插入连接套管接触应紧密,且应符合下列规定： 　
（1） 直管连接时，两管口分别插入管接头中间,紧贴凹槽处两端,用紧定螺钉定位，用专用工具旋紧至螺钉帽脱落，不准使用手钳旋紧固定，紧定螺钉处于可视部位，以便于检查。（2)弯管连接时,弯曲管两管口分别插入管接头中间,紧贴凹槽处，用紧定螺钉定位后，进行旋紧至螺钉帽脱落。
③、 JDG管管路，当管径为Φ３2mm及以上时连接套管紧定螺钉不少于2个。 　
④、 ＪDG管插入连接套管前，插入部分得管端应保持清洁，连接处得缝隙应有封堵措施，套管连接处涂导电膏或用黑胶布包缠严密,防止沙浆渗入堵塞管道. 　
⑤、 JDG管管路与盒(箱）连接时，应一孔一管,管径与盒（箱）敲落孔应吻合。管与盒（箱）连接处,应采用爪型螺纹帽与螺纹管接头锁紧.两根及以上管路与盒(箱)连接时，排列应整齐、间距均匀应不小于20~30ｍｍ，不同管径得管材,同时插入盒(箱)时，应采取技术措施。
⑥ＪDG管管路敷设完毕后，管路固定牢固，连接处符合规定,易进异物得端头应封堵。
3、 管路固定:　
①管路固定采用绑丝与钢筋绑扎固定，固定盒箱处得固定点距箱盒边不大于0、2m，固定点不少于两个,中间固定点间距不大于1m,管路固定牢靠。
②必须采取每边两点加强固定,防止打混凝土时管路断开错位.
③、管子弯曲半径不小于管径得10倍,弯扁度小于０、1倍管径,出现弯扁现象必须重新弯曲，以免日后无法穿线.　
4、管路接地
JＤG管及其金属附件组成得电线管路,当管与管、管与盒(箱)按规定正确连接时，连接处可不设置跨接接地线,但管路外壳应有可靠接地.JDG管管路不应作为电气设备接地线。
三、 成品保护　　
1、敷设在混凝土内得管路不能破坏其结构强度;混凝土板、墙等均不得断筋.
2、 现浇混凝土楼板上配管时,主要不要踩坏钢筋。　
3、现浇混凝土内配管在浇筑时必须安排电工瞧护，以免砼振捣过程中损坏管路及盒、箱移位,出现问题应及时修复,管路保护层不小于１5ｍm。　
四、质量控制措施
1、 煨弯处出现凹扁过大或弯曲半径倍数不够.使用手板煨管器时，移动要适度，用力不要过猛。　
2、　敷设管路时，应跟据设计图纸要求及现场情况,沿最近得路线敷设.　
3、 预埋盒、箱歪斜。应根据具体情况固定牢固。预留管口得位置不准确。配管时未按设计图要求测量轴线尺寸位置,造成定位不准确，应根据设计图要求进行修复。
4、预留管口得位置不准确。配管时未按设计图要求测量轴线尺寸位置,造成定位不准确。应根据设计图要求进行修复。 　
5、管路锯断处毛刺未清除,导致后期穿线时损伤线缆。主要就是操作者责任心不强，或者技术水平太低，应加强对操作者责任心教育与技术培训,严格按技术规程操作。　
６、配管管路堵塞.配管后应及时扫管，发现堵管及时修复.配管后应及时加管堵封堵。
五、安全注意事项
①、进入施工现场必须佩带安全帽,施工现场内禁止吸烟。
②、搬运钢管等材料时，应注意不要碰触到电线。　
③、电工必须掌握必要得电气知识,并经考试合格，持证上岗,在准许得工作范围内作业，进行电焊施工前必须向项目安全员申请开具动火证。　
④、在拉设临时电源时，严禁乱拉乱扯，电线均应架空吊挂好，严禁将电源线直接搭在钢筋或脚手架上。
⑤、在施工操作时防止工具与管子在摆动中伤及周围人员，更要注意不要被别人伤害。
⑥、用手动弯管器煨弯时,操作人员面部一定要错开所弯得管子,以免弯管器划脱伤人。　
⑦、锯管时用力要均衡,防止锯条折断崩伤人.　
⑧、在移动有电源线得机械设备，如电焊机、套丝机等，必须先切断电源,不能带电搬动.　
⑨、电动工具使用注意事项:
(1）作业时所有电动工具，必须装设漏电保护装置,金属外壳必须保护零线。　（2）电动工具使用前应进行检查，确认开关安装牢固,动作灵活可靠。　（３)电动工具得电源线必须采用铜芯绝缘护套软线。
⑩、熟练掌握触电紧急救护方法。发生事故后应采取措施,抢救伤员，并及时报告.
⑪、在预埋电管需要进行攀爬作业时,要有一定安全措施，攀爬过程中注意抓、扶牢稳，避免高空坠落。 　
⑫、在搬运管径较大得线管时,要注意线管两端要保持平衡，防止因一端过重导致线管脱 落掉地砸伤其她工作人员。
签字栏
技术负责人： 　 　 　 交底人：　　 　 　　 　　　 　 接交人：
