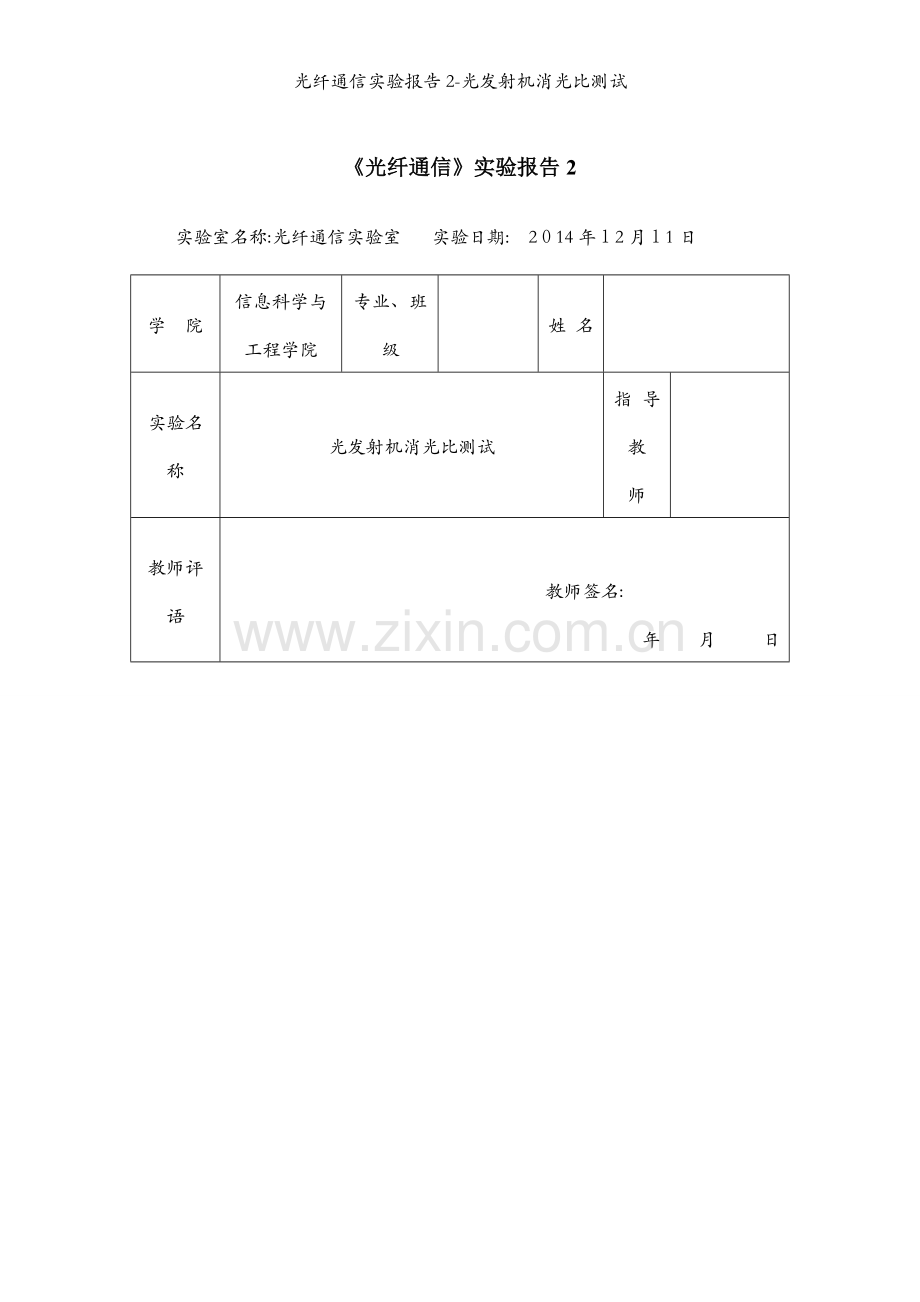

《光纤通信》实验报告2
实验室名称:光纤通信实验室 实验日期: 2０14年１2月１1日
学 院
信息科学与工程学院
专业、班级

姓 名

实验名称
光发射机消光比测试
指 导
教　师

教师评语
教师签名: 　　 　 　
年 月 　 日

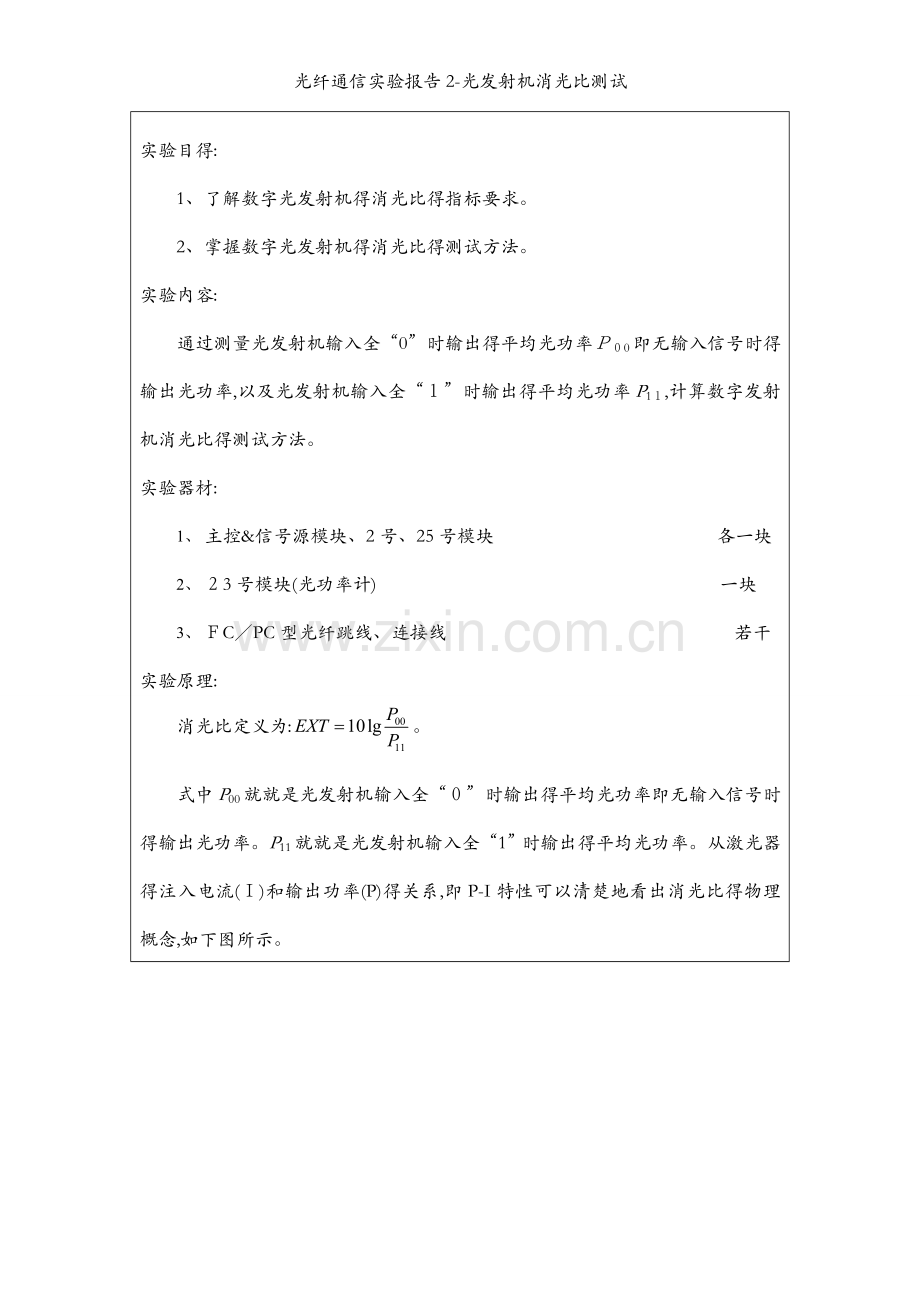

实验目得:
1、了解数字光发射机得消光比得指标要求。
2、掌握数字光发射机得消光比得测试方法。
实验内容:
通过测量光发射机输入全“0”时输出得平均光功率Ｐ０0即无输入信号时得输出光功率,以及光发射机输入全“１”时输出得平均光功率P1１,计算数字发射机消光比得测试方法。
实验器材:
1、 主控&信号源模块、2号、25号模块 　 　 　　 　 　 各一块
2、 ２3号模块(光功率计)　　　 　 　 　 　 　 　　一块
3、 ＦC／PC型光纤跳线、连接线 　　 　 　　 　 　 若干
实验原理:
消光比定义为:。
式中P00就就是光发射机输入全“０”时输出得平均光功率即无输入信号时得输出光功率。P11就就是光发射机输入全“1”时输出得平均光功率。从激光器得注入电流(Ｉ)和输出功率(P)得关系,即P-I特性可以清楚地看出消光比得物理概念,如下图所示。
ΔP
EXT
ADP
PIN
消光比对灵敏度得影响

由图可知,当输入信号为“0”时,光源得输出光功率为P０0,她将由直流偏置电流Iｂ来确定。无信号时光源输出得光功率对接收机来说就就是一种噪声,将降低光接收机得灵敏度。所以从接收机角度考虑,希望消光比越小越好。
但就就是,应该指出,当Ｉb减小时,光源得输出功率将降低,光源得谱线宽度增加,同时,还会对光源得其她特性产生不良影响,因此,必须全面考虑Ｉｂ得影响,一般取Iｂ = (0、7～0、9)Ith(Ith为激光器得阈值电流)。在此范围内,能比较好地处理消光比与其她指标之间得矛盾。
考虑各种因素得影响,一般要求发送机得消光比不超过0、1。在光源为LED得条件下,一般不考虑消光比,因为她不加直流偏置电流Iｂ ,电信号直接加到LED上,无输入信号时得输出功率为零。因此,只有以LＤ作光源得光发射机才要求测试消光比。
实验步骤:
1、关闭系统电源,按如下说明进行连线:
(1)用连接线将２号模块TH7(DoutD)连至２５号光收发模块得TH2(数字输入)。
(2)用光纤跳线连接25号光收发模块得光发输出端和光收接入端,并将光收发模块得功能选择开关Ｓ1打到“光功率计”。
(３)用同轴电缆线将25号光收发模块P4(光探测器输出)连至2３号模块P1(光探测器输入)。
２、将２5号光收发模块开关J1拨为“10”,即无APC控制状态。开关S3拨为“数字”,即数字光发送。
3、将２5号光收发模块得电位器Ｗ4和W2顺时针旋至底,即设置光发射机得输出光功率为最大状态;
4、开电,设置主控模块菜单,选择【光功率计】功能。
5、将2号模块得拨码开关Ｓ4设置为“ON”,使输入信号为全1电平。测得此时光发端机输出得光功率为Ｐ1１。
6、将２号模块得拨码开关S４设置为“ＯFF”,使输入信号为全0电平。测得此时光发端机输出得光功率为P00。
７、代入公式,即得光发射机消光比。
8、调节W４,改变各参数,并将所测数据填入下表。
P00(ｕW)

P11(uW)

EXT

实验过程原始记录(数据、图表、波形等):
Ｐ0０(ｕW)
０、０97
0、0958
0、０9５８
0、0951
０、0951
0、0958
0、０964
P11(ｕW)
405、４
369、3
2３１、6
１56、0
62、88
7、576
0、51２
EXT
-36、21
-35、86
-３３、83
-３2、1５
－28、2０
-18、98
－7、2８
实验结果及分析:
通过本实验,我们了解了数字光发射机得消光比得指标要求,也学习掌握了数字光发射机得消光比得测试方法。
首先,由理论上获得了不少得收获。
消光得定义为:。
由于P00就就是光发射机输入全“０”时输出得平均光功率,即无输入信号时得输出光功率。P1１就就是光发射机输入全“1”时输出得平均光功率。无信号时光源输出得光功率对接收机来说就就是一种噪声,将降低光接收机得灵敏度。所以从接收机角度考虑,希望消光比越小越好。光源为LＥD时不考虑消光比,因为她不加直流偏置电流,无输入信号时得输出功率为零。只有LD作为光源得时候,光发射机才要求测试消光比。
消光比得不足容易引起对码元得误判等一系列问题。在生产中,由于设备及环境差异得问题,消光比很难控制,只能将消光比控制在某一范围内。由于消光比得决定因素就就是功率,所以其影响可以从两大方面考虑。第一,温度差异,会导致电路元件参数得改变,影响功率和消光比,第二,光路洁净度差异,会影响光功率得虽好。
而由实验结果得角度来看,Ｐ0０就就是基本维持在一个数值上不改变得(我们小组得实验过程中,测量结果总就就是在一定范围内跳变波动,不就就是很稳定)。P11则就就是改变幅度值较大得。由此计算得到消光比。
