建筑消防设施设备知识培训.ppt

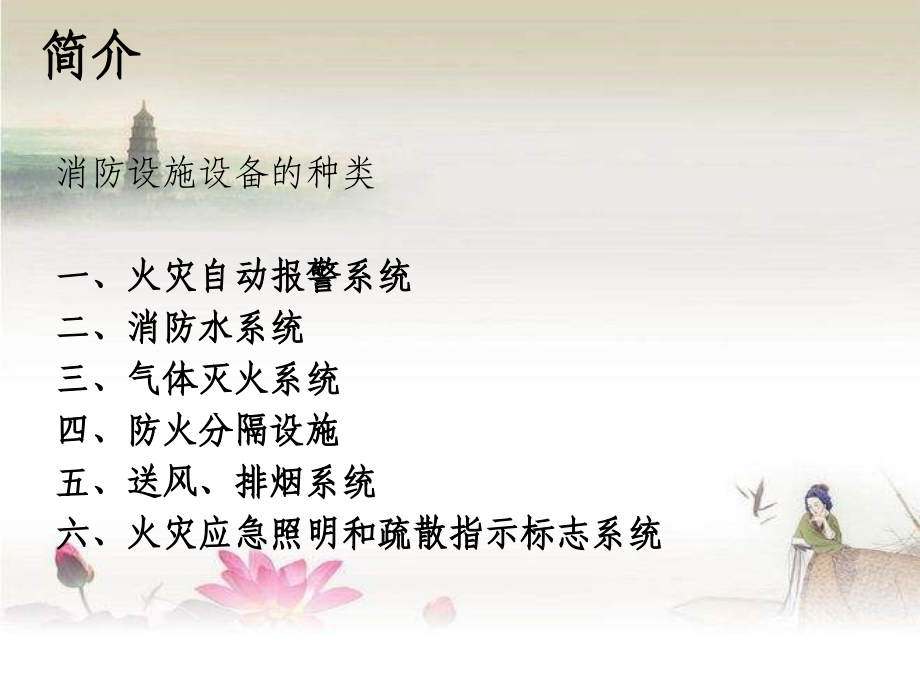

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,建筑消防设施设备知识,工程管理部,2015,年,5,月,简介,消防设施设备的种类,一、火灾自动报警系统,二、消防水系统,三、气体灭火系统,四、防火分隔设施,五、送风、排烟系统,六、火灾应急照明和疏散指示标志系统,一、火灾自动报警系统,1,、火灾报警控制器,2,、联动控制装置,3,、各种火灾探测器,4,、手动火灾报警按钮,5,、消火栓按钮,6,、区域火灾报警显示器燃气体报警控制器,1,、火灾报警控制器,火灾报警控制器是火灾自动报警系统的心脏，可向,探测器供电，具有下述功能：,1,）用来接收火灾信号并启动火灾报警装置。该设 备也可用来指示着火部位和记录有关信息。,2,）能通过火警发送装置启动火灾报警信号或通过自动消防灭火控制装置启动自动灭火设备和消防联动控制设备。,3,）自动的监视系统的正确运行和对特定故障给出声、光报警。,（,1,）、火灾自动报警主机构成,主要有主板、回路板、手动控制盘、显示板、打印机、,485,接口板、多线制控制板、电源板（备用电源,UPS,）。,根据不同的型号还有一些其他的东西。另外还可根据用户的要求，添加广播控制盘，通讯控制盘，气体控制盘等。,（,2,）火灾报警控制器分类,按,容,量,分,类,按,用,途,分,类,按,使,用,环,境,分,类,按,结,构,形,式,分,类,按,防,爆,性,能,分,类,按,信,号,处,理,方,式,分,类,按,系,统,连,线,形,式,分,类,非防爆型火灾报警控制器,单路火灾报警控制器,多路火灾报警控制器,区域火灾报警控制器,集中火灾报警控制器,通用火灾报警控制器,陆用型火灾报警控制器,船用型火灾报警控制器,台式火灾报警控制器,柜式火灾报警控制器,壁挂式火灾报警控制器,防爆型火灾控制器,有阈值火灾报警控制器,无阈值火灾报警控制器,多线制火灾报警控制器,总线制火灾报警控制器,火,灾,报,警,控,制,器,（,3,）火灾报警控制器基本工作原理图,时钟显示单元,声报警单元,光报警显示单元,辅助指示单元,辅助控制单元,报警信息中继,输,出,控,制,接,口,单,元,自,动,监,控,单,元,输,入,控,制,接,口,单,元,输入,转换,探测源,回路,键盘,辅助,输入,（,4,）消防控制室图形显示装置,消防控制室图形显示装置是消防联动控制设备的一个重要组件。该装置安装在消防控制中心，用于接收并显示火灾报警控制器和消防联动控制器的相关信息，包括火灾自动报警系统保护区内的建筑平面图、消防设备的设置及工作状态等。,消防控制室图形显示装置的功能,1,）通信功能,消防控制室图形显示装置能接收火灾报警控制器和消防联动控制器发出的火灾报警信号和,/,或联动控制信号，并能在,3s,内进入火灾报警和,/,或联动状态，显示相应信息。消防控制室图形显示装置能监视并显示与控制器通信的工作状态。,2,）状态显示功能,消防控制室图形显示装置能显示监视区域的建筑平面图，并标注图中的各个监视区域、主要部位的名称及地理位置；消防控制室图形显示装置能查询并显示监视区域内各个消防设备（设施）的所在部位及其对应的实时状态信息，并能在发出查询信号后,15s,内显示相应信息；消防控制室图形显示装置能监视并显示与火灾报警控制器和消防联动控制器通信的工作状态。消防控制室图形显示装置与火灾报警控制器和消防联动控制器的信息同步，且在通信中断再恢复通信后，能重新接收并正确显示。消防控制室图形显示装置具有远程传送信息和接受远程查询的功能，传送和接受远程查询过程中有状态指示；当有火灾报警信号输入时，消防控制室图形显示装置显示报警部位对应的建筑平面图，在建筑平面图上指示报警部位的地理位置，记录报警时间、报警部位等信息；消防控制室图形显示装置能显示建筑总平面布局图、每个保护对象的建筑平面图、系统图。,建筑的总平面布局图能用一个界面完整显示，保护区域的建筑平面图能显示每个保护对象及主要部位的名称和疏散路线；并能显示火灾自动报警和联动控制系统及其控制的各类消防设备（设施）的名称、所处位置和各消防设备（设施）的动态信息；当有火灾报警信号、联动信号、监管报警信号、反馈信号、屏蔽信号、故障信号输入时，消防控制室图形显示装置能显示对应的建筑位置、建筑平面图，在建筑平面图上指示部位的所处位置，记录时间、部位等信息。消防控制室图形显示装置在火灾报警信号、反馈信号输入,10s,内显示相应状态信息，其他信号输入,100s,内显示相应状态信息。消防控制室图形显示装置处于报警、联动状态时有专用总指示。消防控制室图形显示装置单独显示首火警部位；首火警平面图有首火警标注；消防控制室图形显示装置在处于其他状态下能直接切换到首火警平面图。后续报警部位连续显示；同时能手动查询火灾报警部位及相关信息。在火灾报警或联动状态下，消防控制室图形显示装置优先显示报警平面图。若需显示多个报警平面图时，能自动或手动循环显示，且显示报警平面图的总数及其序号；消防控制室图形显示装置能接收控制器及其他消防设备（设施）发出的故障信号，并在故障信号输入,100s,内显示故障状态信息。在火灾报警或联动状态下，消防控制室图形显示装置可以显示故障状态信息，但不影响火灾报警和联动状态信息的显示。,3,）通信故障报警功能,消防控制室图形显示装置在与火灾报警控制器和消防联动控制器及其他消防设备（设施）之间不能正常通信时，能在,100s,内发出与火灾报警信号有明显区别的故障声、光信号，故障声信号能手动消除，故障光信号保持至故障排除。,4,）信息记录功能,消防控制室图形显示装置具有火灾报警和消防联动控制信息的存储记录功能，记录报警时间、报警部位、复位操作、消防联动设备的启动和动作反馈等信息；存储记录容量不少于,10000,条；记录备份后方可被覆盖。消防控制室图形显示装置具有存储记录值班及操作人员、产品维护保养、保护区域中监控对象系统内各个消防设备（设施）的动态信息的功能，记录包括操作人员的代码、产品维护保养的内容和时间、各类设备（设施）的动态信息和时间、系统程序的进入和退出时间等内容；存储记录容量不少于,10000,条；记录备份后方可被覆盖。消防控制室图形显示装置具有保护区域中监控对象系统内各个消防设备（设施）的制造商、产品有效期的存储记录功能，存储记录容量不少于,1000,条；记录备份后方可被覆盖。消防控制室图形显示装置具有接受远程查询以前记录的功能。消防控制室图形显示装置具有记录打印或刻录存盘功能，对记录打印存档或刻录存盘。,5,）信息传输功能,消防控制室图形显示装置在接收到系统的火灾报警信号后,10s,内能将报警信息按规定的通信协议格式传送给城市消防远程监控中心。,（,5,）组成与工作原理,消防控制室图形显示装置与火灾报警控制器和消防联动控制器进行通信，及时接收消防系统中的设备火警信号、联动信号和故障信号，并通过图形终端把火警信息、故障信息和联动信息直观地显示在建筑平面图上，从而使消防管理人员能够方便及时地处理火灾事故。消防控制室图形显示装置的组成见下图。,1,）计算机主机,计算机主机用于管理消防控制室图形显示装置的所有资源。存储记录火灾报警和消防联动控制的信息，包括报警时间、报警部位、复位操作、消防联动设备的启动和动作反馈等信息，完成数据存取、档案管理、采样信号分析、逻辑判断、系统时钟以及人机交互界面等项管理。,2,）通信模块,火灾报警控制器和消防联动控制器一般通过计算机上的,RS232,口直接与,PC,机连接，但这种连接方式的距离较短。考虑到实际应用的一些特殊要求，一般在火灾报警控制器、消防联动控制器与计算机之间连接一个通信模块，实现远程通信。通信模块通过,CAN,或,RS485,总线与火灾报警控制器和消防联动控制器通信。当系统有火警、故障、联动等信息时，火灾报警控制器和消防联动控制器将信息上传给通信模块，通信模块把接收的信息转换成,RS232,格式，通过,RS232,接口传送给计算机主机。,3,）软件,软件是消防控制室图形显示装置的灵魂，实现报警信息和消防联动信息的接收、转换、存储、显示、打印等管理。消防控制室图形显示软件的硬件载体为计算机主机。,4,）电源单元,电源单元用于为消防控制室图形显示装置供电,（,6,）控制器上常用指示灯含义,工作灯：,绿色，当控制器工作时，此灯点亮。,主电工作灯：,绿色，当控制器由,AC220V,电源供电工作时，此灯点,亮。,备电工作灯：,绿色，当控制器由备电供电工作时此灯点亮。备用,电源采用蓄电池供电的直流电源，供电电压一般为,DC2432V,。,启动灯,：红色，当控制器发出启动命令后，该灯常亮；当发出启,动命令后在,10s,内未收到要求的反馈信号，该灯闪亮；复位控制,器后，此灯熄灭。,反馈灯：,红色，此灯亮表示控制器接收到外接设备的反馈信息，,具体信息见液晶显示。复位控制器后，此灯熄灭。,自动允许灯：,绿色，此灯常亮表示系统处于全部允许状态；此灯,闪亮表示系统处于部分允许状态；此灯熄灭表示系统处于自动禁,止状态。,故障灯：,黄色，此灯亮表示控制器检测到外部设备（探测器、,模块或火灾显示盘）有故障，或控制器本身出现故障，具体 信,息见液晶显示。故障排除后，按,“,复位,”,键此灯熄灭。,2,、联动控制装置,消防联动控制系统是火灾自动报警系统中的一个重要组成部分。通常包括消防联动控制器、消防控制室图形显示装置、传输设备、消防电气控制装置（防火卷帘控制器、气体灭火控制器等）、消防设备应急电源、消防电动装置、消防联动模块、,手动控制盘、多线制控制盘、,消火栓按钮、消防应急广播设备、消防电话等设备和组件。,消防联动控制设备的构成框图,（,1,）消防联动控制器,消防联动控制器是消防联动控制设备的核心组件。它通过接收火灾报警控制器发出的火灾报警信息，按预设逻辑对自动消防设备实现联动控制和状态监视。消防联动控制器可直接发出控制信号，通过驱动装置控制现场的受控设备。对于控制逻辑复杂，在消防联动控制器上不便实现直接控制的情况，通过消防电气控制装置（如防火卷帘控制器、气体灭火控制器等）间接控制受控设备。,（,2,）消防联动控制器的分类,消防联动控制器可按结构形式、使用环境和防爆性能进行分类。,按结构形式可分为柜式消防联动控制器、台式消防联动控制器和壁挂式消防联动控制器。,按使用环境可分为陆用型消防联动控制器和船用型消防联动控制器。,按防爆性能可分为防爆型消防联动控制器和非防爆型消防联动控制器。,a.,壁挂式,b.,柜式,c.,台式,结构形式分类,（,3,）功能,1,）消防联动控制器能接收来自火灾报警控制器的火灾报警信号，并发出火灾报警声、光信号。在非延时状态下能在,3s,内向与其连接的各类受控设备发出启动信号，按设定的控制逻辑直接或间接控制该受控设备,同时发出启动光指示信号。消防联动控制器能接收受控设备动作后的反馈信号，并显示相应设备状态。,2,）消防联动控制器能接收连接的启泵按钮、水流指示器、气体灭火系统启动按钮等相关触发器件发出的报警信号，显示其所在的部位，发出报警声、光信号，将报警信号发送到连接的火灾报警控制器。,3,）消防联动控制器能以手动或自动两种方式完成所有控制功能并指示状态。在自动方式下，手动插入操作优先。,4,）消防联动控制器具有直接手动控制单元。直接手动控制单元至少有六组独立的手动控制开关，每个控制开关对应一个直接控制输出。直接手动控制单元能独立使用时，受控设备的启动、反馈等各种工作状态均能在手动控制开关旁单独显示。直接手动控制单元不能独立使用时，受控设备除启动状态外的其他工作状态在手动控制开关旁单独指示，或在联动控制器的共用显示器上显示。,5,）消防联动控制器能通过手动或通过程序的编写输入启动的逻辑关系，对控制输出有相应的输入,“,或,”,逻辑和,/,或,“,与,”,逻辑编程功能。,6,）消防联动控制器可以对特定的控制输出功能设置延时，最长延时时间不超过,10min,，延时期间能手动插入并立即启动控制输出。,7,）具备对管网气体灭火系统控制功能的消防联动控制器能显示管网气体灭火系统的手动、自动工作状态；在气体灭火系统的报警、喷射阶段分别发出相应的火灾声、光警报控制信号。,8,）具有信息记录功能的消防联动控制器能至少记录,999,条相关信息，断电信息记录功能。,9,）消防联动控制器具有故障报警功能，当外部连线和控制器电源有故障信号存在时，能在,100s,内发出声、光故障信号，任一故障部分均不影响非故障部分的正常工作。,10,）消防联动控制器具有检查本机功能的自检功能。,11,）消防联动控制器的电源有主电源和备用电源转换装置。当主电源断电时，能自动转换到备用电源；当主电源恢复时，能自动转换到主电源。,（,4,）组成与工作原理,消防联动控制器的主控单元在系统程序的控制下，向回路控制单元发出对回路连接的消防联动模块等现场设备的巡检和,/,或动作执行指令，回路控制单元对来自主控单元的任务指令进行解释和调制，并通过现场回路发送出去；各种现场设备回馈的信息通过回路控制单元的解调转化和预处理，按照接口规约反馈到主控单元；主控单元应用其特定软件对通信控制单元、回路控制单元和直接手动控制单元反馈信息进行分析和判别，识别消防联动模块、专线设备和回路网络的各种状态，接收连接火灾报警控制器发出的火灾报警信号，经确认后，生成报警、联动信息和异常事件的指示和记录，各项联动控制任务通过相应的功能单元执行。对消防联动控制器实施操作时，可通过显示操作单元，输入操作指令，显示操作单元对输入的操作指令进行编译，并将确认有效的指令信息，传送给主控单元，由主控单元进行分析和处理，并向各功能单元发出相关的任务操作指令，完成人员对系统的信息查询和操作的执行。,1,）主控单元,主控单元是消防联动控制器的基本部分，用于对消防联动控制器的其他单元的控制和管理，主控单元将消防联动控制器主机的其他电路部分整合成一个有机整体，使各个部分协调统一工作，并集中处理消防联动控制器的信息。,2,）回路控制单元,回路控制单元是由内部通信接口、回路控制管理部分、驱动保护电路和故障检测电路等组成，用于与主控单元通信，将主控单元发来的控制信号发送至各单元。回路控制单元是消防联动控制器与消防联动模块的接口单元，完成消防联动控制器与现场装置信息交互任务及回路短路、断路和模块的故障状态监测与控制。,3,）显示操作单元,显示操作单元是由内部通信接口、交互管理控制部分和显示操作扩展部分、显示屏、指示灯、键盘、打印机和音响等组成，用于键盘信号的采样，将键盘信号通过通信单元传递给主控单元，主控单元对采样信号分析判断后发出相应的控制、查询、设置、自检等指令。同时，主控单元将从回路控制单元、直接手动控制单元、电源部分采样来的系统信息通过显示操作单元进行显示，显示操作单元的音响部分将主控制单元发来的控制信号分析，产生所需的音响信号，放大后传递给扬声器。显示操作单元部件是消防联动控制器与操作人员进行人机交互的界面。消防联动控制器的多样化，最直观地表现在人机交互的多样化上。基于不同技术构建的人机交互界面，其外观、内部结构多种多样。通常的信息显示输出方式有声光指示、中文文本显示和辅助的图形图像显示等。信息输入通常利用开关、按钮按键、键盘、鼠标、触摸屏等完成。,4,）直接手动控制单元,直接手动控制单元是由内部通信接口、指示电路、控制保护电路、键盘或操作按键、直接手动控制管理等部分组成，接受手动操作指令，通过多线制连接线或模块直接控制受控设备，并接收设备的状态信息。该控制方式与主控电路部分相对独立，但主控部分可接收和显示受控设备及控制输出的状态。直接手动控制单元即使在主控单元功能失效情况下，仍然可实现消防联动控制器对消防水泵、防烟和排烟风机等少数重要消防设备的状态进行监视和控制。,5,）通信控制单元,通信控制单元是由内部通信接口、通信管理控制和网络驱动保护及线路故障检测等部分组成，用于与主控单元通信，将主控单元发来的命令、内部信息或所带设备外部信息通过通信控制单元发送给联网的火灾报警控制器或监控设备；同时，通过通信控制单元接收网络上传输的网络信息，将其通过通信管理控制部件发送给主控单元，并且通过通信管理控制部件管理整个网络通信。在构建本地化局域网时，通常采用的通信接口技术规约有,RS-232/485,，等现场总线或工业以太网等；在构建远程报警监控网络时，通常需要连接专用通信设备作为接入中继，将通信控制单元的输出信息发送到公共电话网或万维网上。,6),电源单元,消防联动控制器的电源单元是控制器的供电保证环节，包括主电源和备用电源（,UPS,），用于为消防联动控制器主机部分、外部模块及部分受控设备供电。电源部分具有主电源和备用电源自动转换装置。开关型稳压电源由于转换效率高、输出功率大，已被广泛应用于大容量的消防联动控制器中，并逐渐成为消防联动控制器的首选电源。,输入项,条件,输出项,联动,任何一个报警点：感烟、感温、消火栓、手报（经确认）,启动机关层的广播、声光报警器、警铃,打开排烟口、排烟风机,电梯迫降到一层,本层电源强切,报警阀压力开关,启动喷淋泵,消火栓按钮,启动消防泵,280C,防火阀动作,停排烟机,气体灭火的烟感与温感,延时启动气体灭火，同时报警,水流指示器,报警,联动关系表,报警和卷帘：单防区内,1,点报警，卷帘门下降。,报警和暖通：单防区内,1,点报警，风机启动风阀打开。防火阀熔断关闭，风机关闭。,报警和强电：非工艺性厂房或特殊制造业要求切断非消防电源，启动应急灯，应急电源。,报警和喷淋：压力开关动作起给水泵。,报警和消火栓：消火栓报警按钮动作启动给水泵。,报警和弱电：报警后切换所报警防区的背景音乐切换至消防广播。,（,5,）什么是总线控制（手动控制盘）,就是从报警控制器引出,2,条线当作总线,所有的探测器都挂接到此总线上,要想搞明白总线结构，首先需明白总线协议：总线协议就是就所有信号的电器特性和时序特性作出的约定,:1.,信号的产生者按照协议的约定产生信号,2.,信号的需求者按照协议的约定判读,接受信号,3.,信号的裁决者按照协议的约定判读,仲裁信号,目前常用的总线有,:RS-232C,RS-422,RS-485,USB,1394,SATA,PATA,SCSI,现场总线,如,CAN,HART4.,消防报警控制系统，不同厂家采用的总线形式不尽相同；但系统总线信号电压基本是,24V,脉冲（主要考虑抗干扰,);5.,消防报警控制系统，有许多现场控制模块，需要有,DC24v,电源供电。两者用途不同，一对线传输信号；另一对线为现场设备提供电源。,手动控制盘,手动控制盘是手动远程控制消防联动设备的操作盘，是属于总线控制，主要用于控制正压送风机、排烟风机、电梯、广播、消火栓泵、喷淋泵等联动设备。选择前应计算出所需控制的总点数。然后选用大于总点数并留,10%,余量即可。,（,6,）什么是多线控制（多线制控制盘）,多线控制是对消防联动设施的控制是一对一、点对点的控制回路。,多线制控制盘,多线制控制盘是消防联动系统的后备保证，它的作用是当报警主机因某种原因无法正常工作而又发生人为确认的火灾，需要启动某些设备时才使用的控制盘。它是控制方式为与控制设备一一对应，采用硬接点方式连接，相当于设备的现场启、停按钮。主要针对排烟机、正压送风机、消防泵等火灾联动控制设备。目前市场上的多线控制盘都会配合一个模块使用，模块是非编码的，主要作用是实现将火警报警系统的弱电与控制设备的强电进行隔离。防止设备动作时，强电串入报警系统烧坏报警设备。但一定要注意此处的模块禁止用编码控制模块代替，否则多线控制盘的功用将失去效用，在主机无法工作时不能启动联动设备。多线制控制盘上的控制点数根据排烟机、正压送风机、消防泵、喷淋泵等火灾联动控制设备的数量而定。,（,7,）总线联动与多线联动的区别,总线制操作盘是每一个启,/,停键均可通过定义与系统所连接的任意一个总线设备关联，完成对该总线制联动设备的启,/,停控制，彻底解决了报警联动一体化系统的工程布线、设备配置及安装调试存在的固有问题。多线控制盘，控制一些如消防泵，喷淋泵，风机等重要设备，总线控制设备如果不能启动，就会产生严重的问题，而多线控制盘与设备点是一一对应的，可以确保设备可以正常启动。,区别,多线控制盘的控制是每个设备单独从控制盘的出线，控制线是一对一的控制。而总线控制盘就是通过二总线出去再经过控制模块来控制的。,优缺点,总线制布线方式的优点：布线简单，施工方便，工程造价低。缺 点：一旦某处线路有问题可能会影响一段线路（也可能整个回路）上的设备不能正常工作,多线制优点：一处线路有问题不会影响其他设备的正常工作 缺点：布线复杂，工程造价高,（,8,）,消防应急广播系统,消防应急广播系统是火灾疏散和灭火指挥的重要设备，在整个消防控制管理系统中起着极其主要的作用。火灾发生时，应急广播信号音源设备发出，给功率放大器放大后，由模块切换到指定区域的音箱实现应急广播。主要由音源设备、功率放大器、输出模块、音箱等设备构成。在为商场等大型场所选用功率放大器时，应能满足三层所有音箱启动的要求，音源设备应具有放音、录音功能。如果业主要求应急广播平时作为背景音乐的音箱时，功率放大器的功率应选择大于所有广播功率的总和，否则功率放大器将会过载保护导致无法输出背景音乐。,（,9,）,消防电话系统,消防电话系统是一种消防专用的通讯系统，通过消防电话可及了解火灾现场的情况，并及时通告消防人员救援。它有总线制和多线制两种主机。总线制消防电话系统由消防电话总机、消防电话接口模块固定消防电话分机、消防电话插孔、手提消防电话分机等设备构成。所有电话插孔和电话分机与主机通话都要经过电话接口模块。而多线制消防电话系统则没有电话接口模块，一路线上的所有电话插孔和电话分机与多线制电话主机面板上的呼叫操作键是一一对应的。一般设置为每个单元一路电话。,消防通讯,直接电话,电话插孔,单独,手报插孔,3,、各种火灾探测器,根据火灾探测器探测火灾参数的不同，可以划分为感烟、感温、感光、线型、气体和复合式等几大类。,(,一,),点型感烟火灾探测器,(,二,),点型感温火灾探测器,(,三,),点型感光火灾探测器,(,四,),线型火灾探测器,(,五,),可燃气体探测器,(,六,),复合式火灾探测器,（一）点型感烟火灾探测器：,这是一种响应燃烧或热解产生的固体或液体微粒的火灾探测器。由 于它能探测物质燃烧初期所产生的气溶胶或烟雾粒子浓度，因此，有的国家称感烟火灾探测器为,“,早期发现,”,探测器。气溶胶或烟雾粒子可以改变光强，减小电离室的离子电流以及改变空气电容器的解电常数半导体的某些性质。由此，感烟火灾探测器又可分为离子型、光电型、电容式和半导体型等几种。其中光电感烟火灾探测器：按其动作原理的不同，还可以分为减光型,(,应用烟雾粒子对光路遮挡原理,),和散光型,(,应用烟雾粒子对光散射原理,),两种。,离子感烟探测器是利用烟雾粒子改变电离室电离电流原理制成的。,光电感烟探测器是基于烟雾粒子对光线产生,散射、吸收（或遮挡）,原理制作的探测器。,（二）点型温火灾探测器：,这是一种响应异常温度、温升速率和温差的火灾探测器。又可分为定温火灾探测器,温度达到或超过预定值时响应的火灾探测器；差温火灾探测器，升温速率超过预定值时响应的感温火灾探测器：差定温火灾探测器,兼有差温、定温两种功能的感温火灾探测器。感温火灾探测器，由于采用不同的敏感元件，如热敏电阻、热电偶、双金属片、易熔金属、膜盒和半导体等，又可派生出各种感温火灾探测器。,定温探测器,差温探测器,差定温探测器,（双金属型、易熔金属型和电子定温探测器）,（膜盒结构和电子结构差温探测器）,（膜盒,-,双金属型、膜盒,-,易熔金属和电子差定温探测器）,（三）,点型感光火灾探测器,：,感光火灾探测器即火焰探测器，是响应火灾发出的电磁辐射的火灾探测器。根据火焰辐射光谱所在的区域，火焰探测器有红外火焰探测器和紫外火焰探测器。,点型红外火焰探测器：,基本上包括一个过滤装置和透镜系统，用来筛除不需要的波长，而将收进来的光能聚集在对红外光敏感的元件（光电管或光敏电阻、硫化铅板、热释电等元件传感器）上。从而将光信号转换成电信号。,点型紫外火焰探测器：,紫外光敏管的电极上加,200,1000V,高压，形成强电场，火灾时，紫外光射入光敏管，,管内惰性气体电离成为正离子和电子,正离子和电子在强电场的作用下被加速,光敏管形成雪崩放电并由截止变成导通。,电子开关导通,光敏管工作电压降低,光敏管停止放电,电子开关断开,电源电压通过,RC,电路充电,光敏管的工作电压升高。周而复始上述过程，就产生了一串报警脉冲。,(,四,),线型火灾探测器,缆式线型定温火灾探测器实际上是一条热敏电缆，它由两根弹性钢丝、热敏绝缘材料、塑料包带及塑料外套组成。,在正常监视状态下，两根钢丝间呈绝缘状态。火灾报警控制器通过传输线、接线盒、热敏电缆及终端盒构成回路。,当热敏电缆线路上任何部位温度上升到其额定动作温度,(,有68、85、105和138等,),时，其绝缘电阻变小或绝缘材料熔化，此时报警回路电流骤然增大，报警控制器发出声、光报警；同时，有数码管显示报警回路号和火警的距离。,(,五,),可燃气体探测器,可燃气体探测器是对单一或多种可燃气体浓度响应的探测器。可燃气体探测器有催化型、红外光学型两种类型。催化型可 燃气体探测器是利用难熔金属铂丝加热后的电阻变化来测定可燃气体浓度。当可燃气体进入探测器时，在铂丝表面引起氧化反应（无焰燃烧），其产生的热量使铂丝的温度升高，而铂丝的电阻率便发生变化。红外光学型是利用红外传感器通过红外线光源的吸收原理来检测现场环境的碳氢类可燃气体！,(,六,),复合式火灾探测器,复合式火灾探测器是对两种或两种以上火灾参数响应的探测器，它有感烟感温式、感烟感光式，感温感光式等几种型式。,一、探测器选择的一般要求,1,、预期有阴燃，将产生大量的烟，很少有火焰时，应选择感烟探测器。,2,、对火灾发展迅速，可产生大量热，烟和火焰辐射场所，可选择感温探测器，感烟探测器，火焰探测器或其组合。,3,、预期火灾发展快，有强烈火焰，热和烟较少时，应选择火焰探测器。,4,、对生产使用或聚集可燃气体、液体的场所，应选择可燃气体探测器。,5,、建筑的重要场所宜选择智能型火灾探测器，在采用单一型火灾探测器不能有效探测火灾的场所，可采用复合型火灾探测器。,6,、安装探测器的房间高度大于,12,米时，一般不用感烟探测器；房间高度大于米时，一般不用感温探测器；火焰探测器一般不受高度的限制。,(,一,),点型感烟探测器的选择,宜选择,点型感烟,探测器的场所,：,饭店，旅馆，教学楼，办公楼的厅堂，卧室等；电子计算机房，通信机房，电影或电视放映室等；楼梯，走道，电梯机房等；书库，档案库等；有电器火灾的场所。,不宜选择离子感烟探测器的场所,：,相对湿度经常大于,95%,；气流速度大于,5m/s,；有大量粉尘，水雾滞留；可能产生腐蚀性气体；在正常情况下有烟滞留；产生醇类，醚类，酮类等有机物质。,不宜选择光电感烟探测器的场所：,可能产生黑烟；有大量粉尘，水雾滞留；可能产生蒸汽和油雾；在正常情况下有烟滞留。,(,二,),点型感温探测器的选择,宜选择,点型感温,探测器的场所,：,相对湿度经常大于,95%,；无烟火灾或有大量粉尘的场所；在正常情况下有烟和蒸汽滞留；厨房，锅炉房，发电机房，烘干车间；吸烟室及其它不宜安装感烟探测器的厅堂和公共场所。,不宜选择感温探测器的场所,：,可能产生阴燃火或发生火灾不及时报警将造成重大损失的。,场所，不宜选择感温探测器；温度在,00,以下的场所，不宜选择感温探测器；温度变化较大的场所，不宜选择差温探测器。,(,三,),点型感光探测器的选择,宜选择,火焰探测器,的场所,：,火灾时有强烈的火焰辐射；,液体燃烧火灾等无阴燃阶段的火灾；,需要对火焰作出快速反应。,不宜选择火焰探测器的场所,：,可能发生无焰火灾；在火焰出现前有浓烟扩散；,探测器的镜头易被污染；探测器的,“,视线,”,易被遮挡；,探测器易受阳光或其它光源直接照射；,在正常情况下有明火作业以及,X,光射线，弧光等影响。,(,四,),线型火灾探测器的选择,下列场所或部位，宜选择缆式线型定温探测器,：,电缆隧道，电缆竖井，电缆夹层，电缆桥架等；,配电装置，开关设备，变压器等；,各种皮带输送装置；,控制室，计算机室的闷顶、地板下及重要设施隐蔽处。,下列场所宜选择空气管式线型差温探测器,：,可能产生油类火灾且环境恶劣的场所；,不宜安装点型探测器的夹层，闷顶,。,二、手动火灾报警按钮,手动火灾报警按钮是火灾报警系统中的一个设备类型，当人员发生火灾时在火灾探测器没有探测到火灾的时候人员手动按下手动火灾报警按钮，报告火灾信号。正常情况下当手动报火灾警按钮报警时，火灾发生的几率比火灾探测器要大的多，几乎没有误报的可能。因为手动火灾报警按钮的报警出发条件是必须人工按下按钮启动。按下手动报警按钮的的时候过,3-5,秒钟手动报警按钮上的火警确认灯会点亮，这个状态灯表示火灾报警控制器已经收到火警信号，并且确认了现场位置。,手动火灾报警按钮（俗称手报）安装在公共场所，当人工确认火灾发生后按下按钮上的有机玻璃片，可向火灾报警控制器发出信号，火灾报警控制器接收到报警信号后，显示出报警按钮的编号或位置并发出报警音响。手动火灾报警按钮和各类编码探测器一样，可直接接到控制器总线上。,特点,（,1,）采用拔插式结构设计，安装简单方便；,（,2,）采用无极性信号二总线，其地址编码可由手持电子编码器在,1,242,之间任意设定；,（,3,）有机玻璃片按下后可用专用工具复位；,（,4,）按下玻璃片，可由按钮提供无源输出触点信号，可直接控 制其它外部设备。,主要技术指标,（,1,）工作电压：总线,24V,（,2,）监视电流,0.6mA,（,3,）动作电流,1.8mA,（,4,）线制：与控制器无极性信号二总线连接（,5,）无源输出触点容量：,DC60V/100mA,（,6,）使用环境：温度：,-10,+55,相对湿度,95%,，不结露（,7,）外壳防护等级：,IP43,（,8,）外形尺寸：,90mm,122mm,48.5mm(,带底壳,),三、消火栓按钮,消火栓按钮一般放置于消火栓箱内，其表面装有一按片，当发生火灾时可直接按下按片，此时消火栓按钮的红色启动指示灯亮，通过连接的一些外部电路便可以实现启动消防泵的功能。,一般的消火栓按钮有两种启动方式，有源启动和无源启动两种方式。,J-SAM-GST9123,型消火栓按钮为编码型，可直接接入控制器总线，占一个地址编码。消火栓按钮表 面装有一按片，当启用消火栓时，可直接按下按片，此时消火栓按钮的红色启动指示灯亮，黄色警示物弹出，表明已向消防控制室发出了报警信息，火灾报警控制器在确认了消防水泵已启动运行后，就向消火栓按钮发出命令信号点亮绿色回答指示灯。,特点,（,1,）采用底座分离式结构设计，安装简单方便；,（,2,）电子编码，可现场改写；,（,3,）消火栓按钮为可重复使用型，采用压下报警方式，按下后可用专用钥匙复位；,（,4,）按下消火栓按钮按片，消火栓按钮提供的独立输出触点，可直接控制其它外部设备,（,5,）采用微处理器实现对消防设备的控制，用数字信号与火灾报警控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力；,（,6,）由微处理器对运行情况进行监视，给出诊断信息。,主要技术指标,（,1,）工作电压：总线,24V,（,2,）监视电流,0.8mA,（,3,）报警电流,2mA,（,4,）线制：消火栓按钮与火灾报警控制器信号二总线连接，若需实现直接启泵控制，需将消火栓按钮与泵控制箱采用二线连接,（,5,）指示灯,:,启动：红色，巡检时闪亮，消火栓按钮按下时此灯点亮,.,回答：绿色，消防水泵运行时此灯点亮,（,6,）无源输出触点容量：,DC30V/100mA,（,7,）使用环境：温度：,-10,+55,相对湿度,95%,，不结露,（,8,）外壳防护等级：,IP65,（,9,）外形尺寸：,95.4mm,98.4mm,60mm(,带底壳,),四、声光报警器,通过手动报警按钮及相关联动设备动作，将信号由火灾报警控制器 送来启动声光报警电路，发出声和光 报警信号，完成报警目的。,五、区域火灾报警控制器,区域火灾报警控制器就是局部范围的火灾报警控制器，比如说一个房间用一台区域火灾报警控制器，另一个房间也用一台区域火灾报警控制器，这两个房间的控制器又可以被集中报警控制器控制。,主要技术指标,液晶屏规格：,128,64,点，可同屏显示,32,个汉字信息,控制器容量：,a.,容量为,242,个地址编码点,b.,可外接,64,台火灾显示盘（,VDR,设备,）,集中型火灾报警控制器：,具有接收各区域型报警控制器传递信息的火灾报警控制器。集中型火灾报警控制器能接收区域型火灾报警控制器或火灾探测器发出的信息，并能发也某些控制信号使区域型火灾报警控制器工作。集中型火灾报警控制器一般容量较大，可独立构成大型火灾自动报警系统，也可与区域型火灾报警控制器构成分散或大型火灾报警系统。集中型火灾报警控制器一般安装在消防防控制室。,区域型火灾报警控制器：,具有向其他控制器传递信息功能的火灾报警控制器。区域型火灾报警控制器直接连接火灾探测器，处理各种报警信息，同时还与集中型火灾报警相连接，向其传递火警信息。区域型火灾报警控制器与集中型火灾报警控制器构成分散或大型火灾自动报警场合。区域火灾报警控制器一般安装在所保护区域现场。,六、火灾显示盘,火灾显示盘是可以安装在楼层或独立防火区内的火灾报警显示装置，可分为数字式、汉字,/,英文式、图形式三种。放置在每个楼层或分区内,用于显示本楼层或分区内的火警情况。区域内探测器等器件报警时,显示盘发出声光报警信号并指示出报警区域和部位代号和注释信息。,火灾报警显示盘是一种用单片机设计开发的可以安装在楼层或独立防火区内的数字式火灾报警显示装火灾报警显示盘置。它通过总线与火灾报警控制器相连，处理并显示控制器传送过来的数据。当建筑物内发生火灾后，消防控制中心的火灾报警控制器产生报警，同时把报警信号传输到失火区域的火灾报警显示盘上，火灾报警显示盘将产生报警的探测器编号及相关信息显示出来同时发出声光报警信号，以通知失火区域的人员，火灾报警显示盘设有,8,位报警信息显示窗，可将报警探测器的编码号显示出来，满足大范围的报警显示要求。当用一台报警控制器同时监控数个楼层或防火分区时，可在每个楼,层或防火分区设置火灾报警显示盘以,取代区域报警控制器。,二、消防及给水,消防供水设备主要采用具有双电源、主备切换的消防泵控制柜；水泵组一般采用多级立式泵效果好，价格贵！基本原理：如火灾发生时消防泵有自动启动和手动启动两种，通常消火栓泵是靠压力开关自动启停（俗称降压启动），手动启泵是靠各楼层消火栓按钮及水泵控制柜上的启停按钮、有自动报警系统时，报警主机上也有手动启停按钮。自动喷淋通常自动启泵方式是靠湿式报警阀上的压力开关，或者通过水流指示器信号联动报警主机启动喷淋泵。手动方式有水泵控制柜上的启停按钮、有自动报警系统时，报警主机上也有手动启停按钮。,给水,消防水源,消防水泵,高位消防水箱,消防增压稳压设备,压力调节设施,水泵结合器,室外消火栓,天然水源,市政给水管网,消防水池,建筑给水基础设施,（,1,）消防水源的类型及其建设,（一）天然水源,天然水源应满足的基本要求,必须保证常年有足够的水量，保证率按,25,年 一遇确定。,应设置可靠的取水设施，保证任何季节、任何水位都能取到消防用水，如采取修建消防码头、自流井、回车场等措施，还需防冻、防洪。,（,2,）消防水池,人工建造的储存消防用水的构筑物,（一）消防水池的设置原则,1.,当生产、生活用水量达到最大时，市政给水管道、进水管或天然水源不能满足室内外消防用水量；,2.,市政给水管道为枝状或只有一条进水管，且消防用水量之和超过,25L/s(,二类高层住宅建筑除外）,:,13,层称低层、,46,层为多层、,79,层为中高层、,10,层及以上为高层、建筑高度大于,100,米为超高层。,第一类高层建筑：,9-16,层（高度到,50,米）；第二类高层建筑：,17-25,层（高度到,75,米）；第三类高层
