ISL6262工作原理.doc

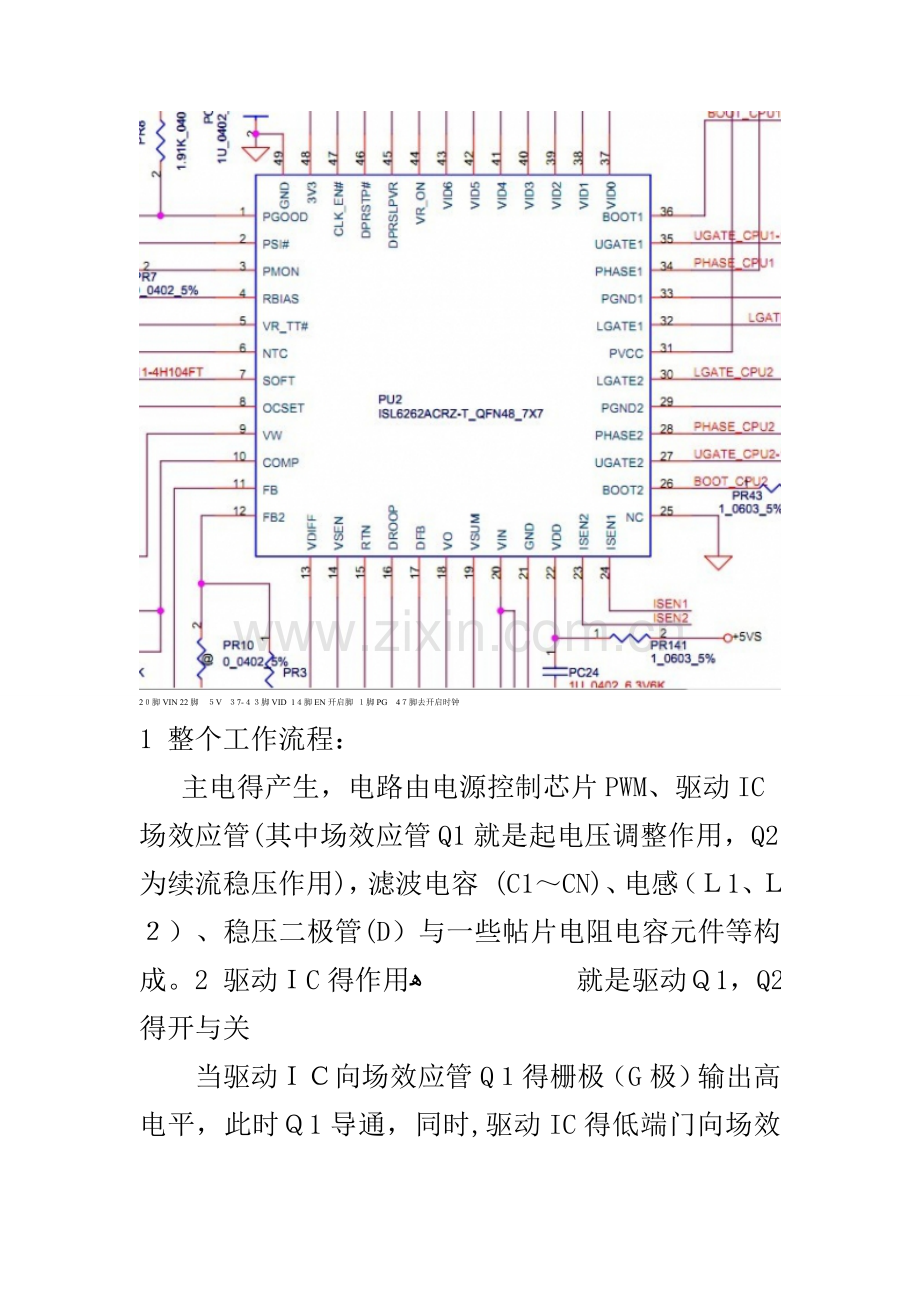

2０脚VIN 22脚　５V   ３7-４３脚VID  1４脚EN开启脚 １脚PG　4７脚去开启时钟
1 整个工作流程：
— E4 d+ ？9　O＆　｛＄ j 　主电得产生，电路由电源控制芯片PWM、驱动IC 、场效应管(其中场效应管Q1就是起电压调整作用，Q2为续流稳压作用)，滤波电容 (C1～CN)、电感（Ｌ1、Ｌ２）、稳压二极管(D）与一些帖片电阻电容元件等构成。2 驱动ＩC得作用ﻫ９ Ａ＊ M８ m! ｑ, ｓ5 Ｊ+ X    　 就是驱动Ｑ1，Q2得开与关
/ 4　Ｌ/ I* U8 O' Ｌ) ｜$ y　　当驱动ＩＣ向场效应管Q１得栅极（G极）输出高电平，此时Ｑ1导通，同时,驱动IC得低端门向场效应管Q2栅极(Ｇ极)输出低电平,Q2截止。

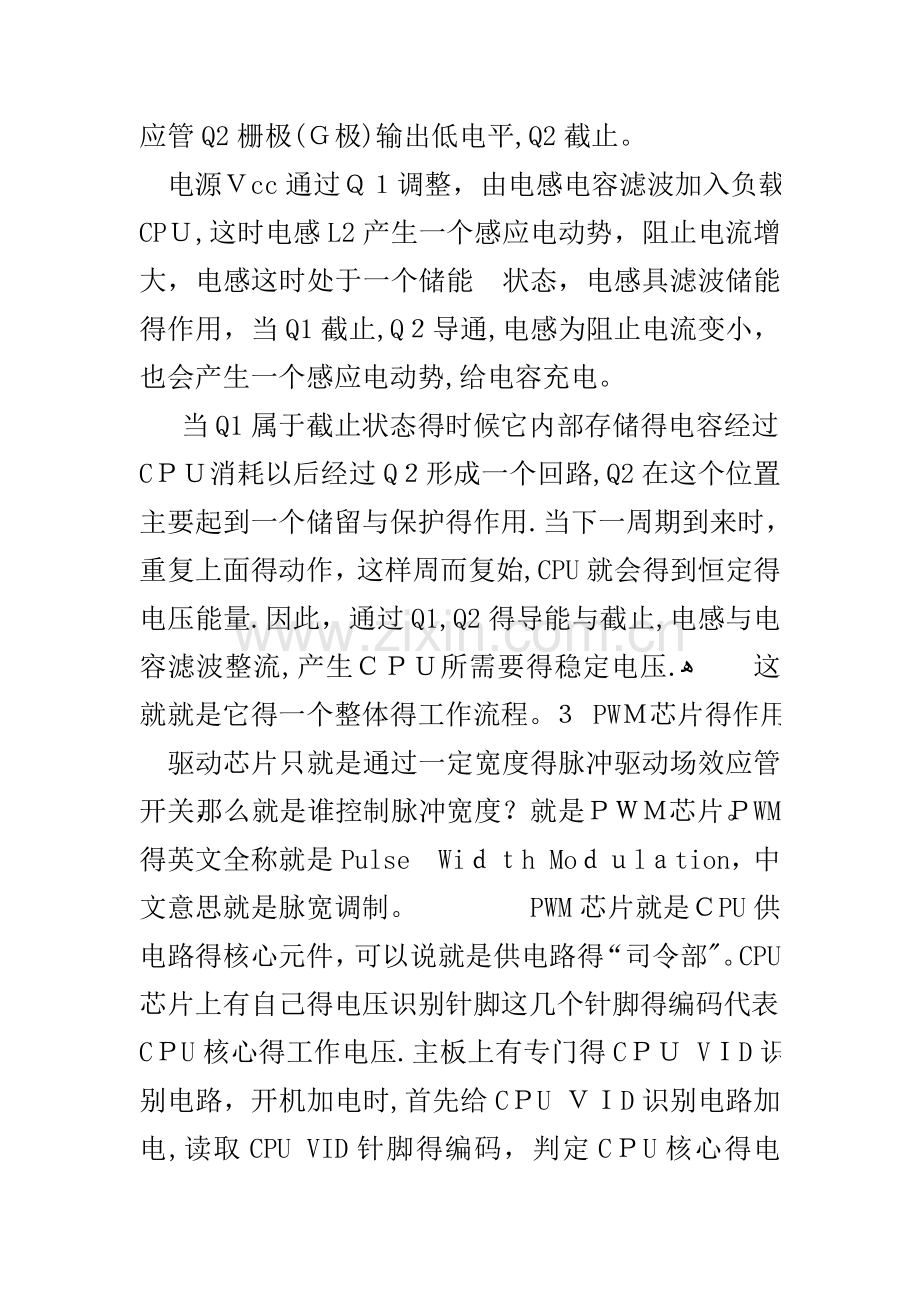

! x;　ｕ+ Q  ｕ３ W4 ｝3 B9 h/ ｎ8 z 电源Ｖcc通过Ｑ１调整，由电感电容滤波加入负载CPＵ,这时电感L2产生一个感应电动势，阻止电流增大，电感这时处于一个储能　状态，电感具滤波储能得作用，当Q1截止,Q２导通,电感为阻止电流变小，也会产生一个感应电动势,给电容充电。
9 i1 ｜（ y、 g’ ｜； `／ Ｅ7　z 　当Q1属于截止状态得时候它内部存储得电容经过CＰＵ消耗以后经过Q２形成一个回路,Q2在这个位置主要起到一个储留与保护得作用.当下一周期到来时，重复上面得动作，这样周而复始,CPU就会得到恒定得电压能量.因此，通过Q1,Q2得导能与截止,电感与电容滤波整流,产生ＣＰＵ所需要得稳定电压.ﻫ　　这就就是它得一个整体得工作流程。３ PWＭ芯片得作用
3　e、 P、 ｕ”　k、 B/ Ｇ6 d3 ？！ ｍ” ｚ) y 驱动芯片只就是通过一定宽度得脉冲驱动场效应管开关，那么就是谁控制脉冲宽度？就是ＰＷＭ芯片。ＰWM得英文全称就是Pulse　Wiｄｔh Moｄｕlａtion，中文意思就是脉宽调制。      PWM芯片就是ＣPU供电路得核心元件，可以说就是供电路得“司令部"。CPU芯片上有自己得电压识别针脚这几个针脚得编码代表CＰU核心得工作电压.主板上有专门得CＰＵ VＩD识别电路，开机加电时,首先给CＰU ＶＩD识别电路加电,读取CPU VID针脚得编码，判定CＰU核心得电压,VID电压编码送到PWM芯片得CPU VID识别电路,ＰWM芯片依据CPU ＶID编码确定PWM得脉冲宽度输出给驱动芯片，驱动芯片驱动场效应管工作，才正式给ＣＰU供电。流程图

针脚图
