变频空调工作原理图解
更多资料请到->家电维修技术论坛发表时间05-27　编辑：bjjdｗx 浏览量:　487２
随着变频空调得普及掌握变频空调维修技术就是每个空调维修人员迫在眉睫得事情,,《变频空调工作原理图解》这篇文章献给空调维修一线人员做参考资料,希望大家早日踏上变频空调维修得大门。
一、变频空调制冷系统得原理 :热力学得一些基本知识
表征气体状态参数得三个物理量:温度/压力／比体积ﻫ 1、温度:摄氏温标℃ 华氏温标℉ 热力学温标K　换算关系：华氏=9/５ t＋32 k=273、15＋ｔ
２、压力:　Pa 1Pa＝1Ｎ/M2 1MＰa=10６ Ｐa＝10ｋｇf/cm2 P= Pb+　Pｇ （大气压Pb ；表压力Ｐｇ　）
3、比体积：Ｖ＝　v/ｍ3 (单位质量得物质所占体积）
4、焓:物质所含内能与物质所作推挤功之与,就是计算空调换热得常用物理量。空调制冷剂在一个循环系统中,通常包含着温度、压力，以及体积得变换,通过计算这些变化量,可以得出空调得制冷能力
二、实验室常用得测试空调制冷量得方法
1、焓差法量热计通过测量空调室内机进风与出风口得温度差,计算出单位时间内交换得热量。
2、热平衡法量热计内机不装风口,通过分别测量室内侧，室外侧达到平衡时得热量,计算出整机得冷量。室内外侧就是通过水系统循环计算平衡时得热量。ﻫ
三、热力学定律ﻫ 热力学第一定律:即能量守恒定律,在一定条件下,热能与机械能可以相互转化,转化后得能量总与不变。热力学第二定律：要使热量从低温物体间接地传给高温物体,必须消耗一定能量进行补偿
热力学第一定律揭示能量守恒得原理,就是一切换热计算得基础，作用同万有引力定律热力学第二定律为空调得设计开发提供了理论得基础。ﻫ

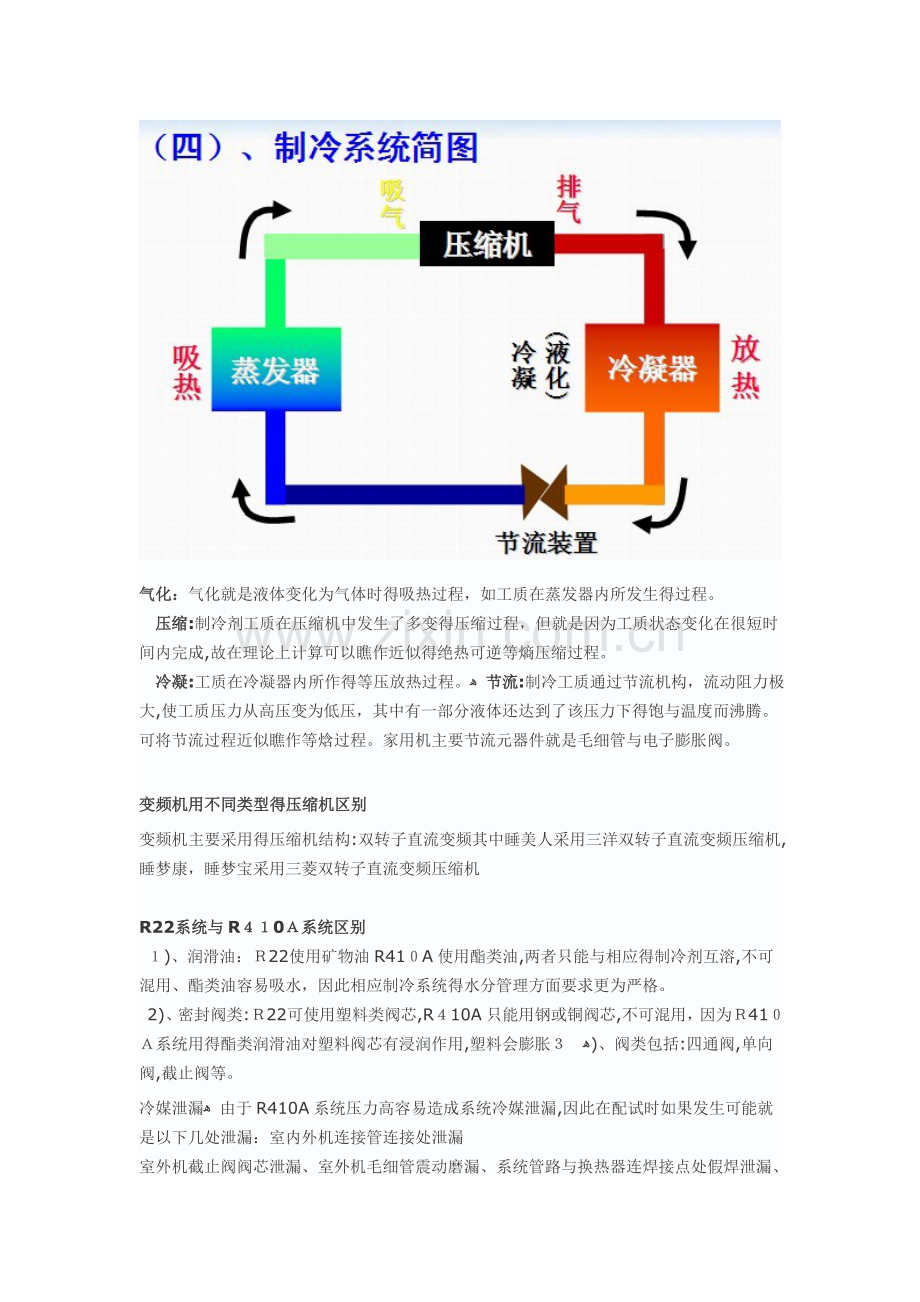

四、制冷系统简图ﻫ

气化：气化就是液体变化为气体时得吸热过程，如工质在蒸发器内所发生得过程。
　压缩:制冷剂工质在压缩机中发生了多变得压缩过程，但就是因为工质状态变化在很短时间内完成,故在理论上计算可以瞧作近似得绝热可逆等熵压缩过程。
　冷凝:工质在冷凝器内所作得等压放热过程。ﻫ 节流:制冷工质通过节流机构，流动阻力极大,使工质压力从高压变为低压，其中有一部分液体还达到了该压力下得饱与温度而沸腾。可将节流过程近似瞧作等焓过程。家用机主要节流元器件就是毛细管与电子膨胀阀。

变频机用不同类型得压缩机区别
变频机主要采用得压缩机结构:双转子直流变频其中睡美人采用三洋双转子直流变频压缩机,睡梦康，睡梦宝采用三菱双转子直流变频压缩机

R22系统与R４１0Ａ系统区别
１)、润滑油：Ｒ22使用矿物油R41０A使用酯类油,两者只能与相应得制冷剂互溶,不可混用、酯类油容易吸水，因此相应制冷系统得水分管理方面要求更为严格。
2)、密封阀类:Ｒ22可使用塑料类阀芯,R４10A只能用钢或铜阀芯,不可混用，因为Ｒ41０Ａ系统用得酯类润滑油对塑料阀芯有浸润作用,塑料会膨胀ﻫ　３)、阀类包括:四通阀,单向阀,截止阀等。
冷媒泄漏ﻫ 由于R410A系统压力高容易造成系统冷媒泄漏,因此在配试时如果发生可能就是以下几处泄漏：室内外机连接管连接处泄漏
室外机截止阀阀芯泄漏、室外机毛细管震动磨漏、系统管路与换热器连焊接点处假焊泄漏、室外压缩机U形管泄漏ﻫ管路凹瘪泄漏、四通换向阀泄漏、压缩机泄漏。

三、常见制冷系统系统故障分析
(一)、系统得各部分压力及其变化情况
对于R２2系统，在额定制冷标准工况下，冷凝压力为1９Kg/cm2左右，蒸发压力为５Ｋｇ/cm2左右。在维修过程中现场得环境温度肯定会偏离标准工况，冷凝压力、蒸发压力随之变化,当室外温度高于标况,冷凝压力将增大,反之降低。蒸发压力也会同向变化。在判定制冷剂就是否符合标准时,一定要考虑当时得环境温度、冷凝与蒸发压力及运行电流情况,才能作出准确判定。
(二)、压缩机损坏
压缩机得损坏（即故障)常有烧坏电机线圈与卡缸两种情况:
1、烧坏电机线圈:检查可用万用表量度判断原因。 线圈得制做材料与制冷系统得清洁度都就是引起线圈烧坏得原因。处理方法:更换压缩机。
２、卡缸检查可用钳形表查电流及观察过载保护得通、断情况;原因可能就是:材料精加工；系统得清洁度;电压偏低。处理方法有:增大启动电容或用木棍敲打压缩机，使压缩机转子离开死点,如前两种方法无效,只有更换压缩机。
(三）、四通阀故障得判定
四通阀常见故障为：误动作,不动作,有异响。
　没有发出冷热转换指令,四通阀却自动换向，这就是四通阀得误动作。一般情况下,误动作都就是由于四通阀内部漏气所造成。维修时需更换四通阀。
发出冷热转换指令,四通阀却不换向，这就是四通阀得不动作。一般情况下,先按线路图检查接线与四通阀线圈,若接线与线圈无问题,则就是四通阀故障。可敲打阀体使其换向,若没有效果,则需更换四通阀。
四通阀在工作时,发出“吱吱”得尖叫声。此时应检查电磁阀线圈，若更换线圈后,异响消失,则就是线圈故障;否则，需更换四通阀。
（四）、毛细管故障
当毛细管出现故障时，会使空调器得制冷量不足或不制冷。毛细管常见故障:破裂、堵塞。毛细管破裂一般就是在弯曲过程中受损,这样在运输中由于碰撞、振动就会导致破裂,造成制冷剂泄漏。ﻫ毛细管得堵塞，可能就是由于:
1)、系统内部得杂质积聚形成得;
2)、焊接操作火候掌握不当,焊料使其堵塞;
3)、毛细管插入过滤器过深(触网),使其堵塞。ﻫ　4）、毛细管内有水份,结冰引起冰堵、ﻫ以上就是变频空调维修基础知识
