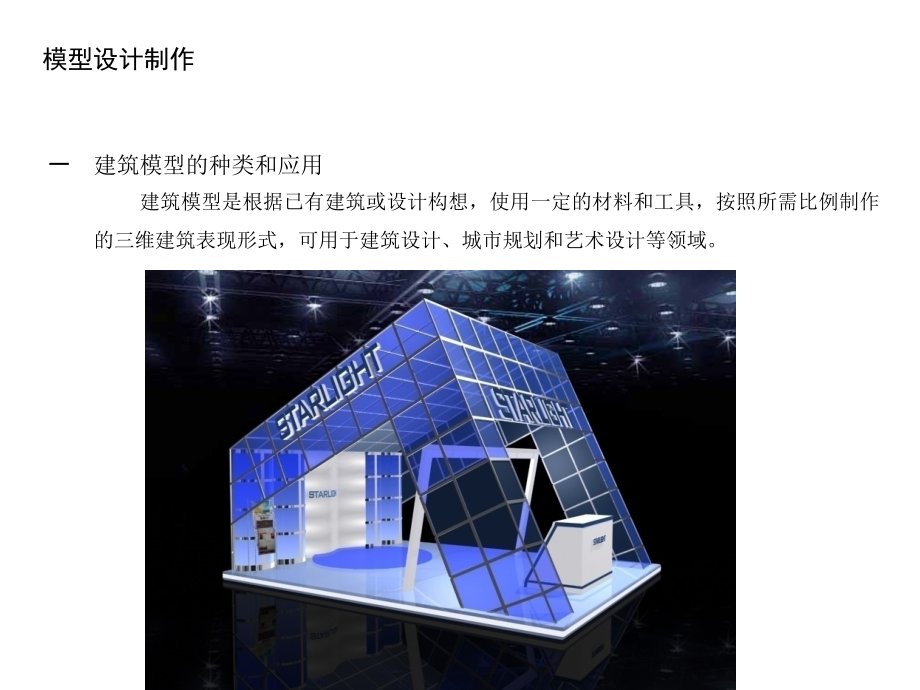

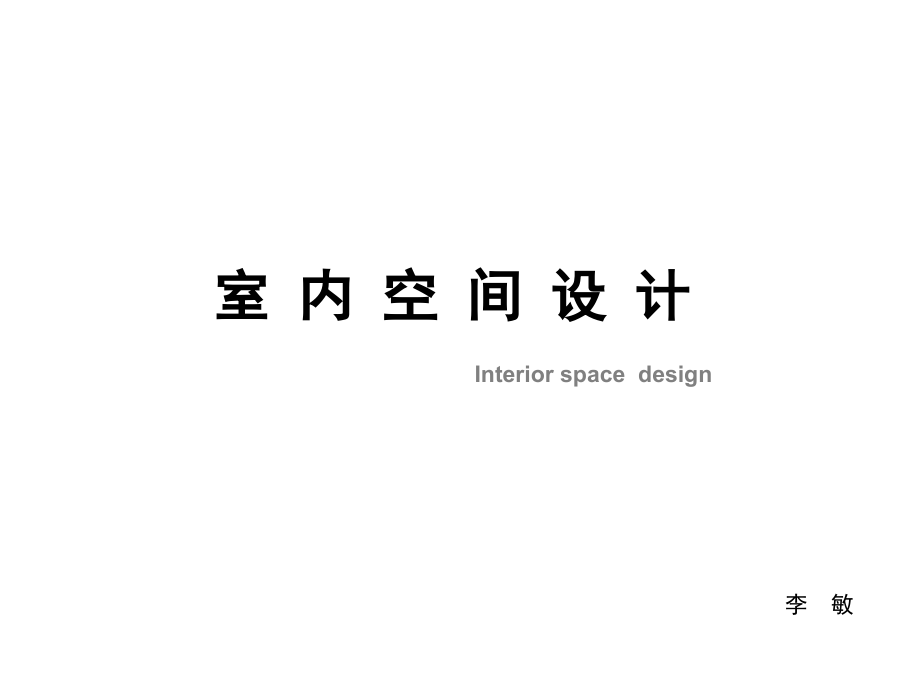

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,室 内 空 间 设 计,李 敏,Interior space design,建筑模型的种类和应用,建筑模型是根据已有建筑或设计构想，使用一定的材料和工具，按照所需比例制作的三维建筑表现形式，可用于建筑设计、城市规划和艺术设计等领域。,模型设计制作,（二）建筑模型的类型,1,、主要建筑模型：主要用于研究建筑或区域的中心思想。,（,1,）概要模型：一种类似于草图或快速表现的模型，不注重制作的细节和工艺，主要研究空间布局、比例、排列场地等，比例尺度较大，多用于城市规划。,一方面，作为画龙点睛的灯饰，对环境格调起着非常重要的调节作用。由于现在社会工作繁忙，竞争压力大，加重在人们对大自然的怀念与向往，而由自然材料制作的灯饰在不同程度上就满足了人们这种精神需要；另一方面，自然材料无毒无害，又具有很好的环保性，因此越来越受人们的钟爱；,（,2,）概念模型：类似构成艺术的一种表现形式，用来研究工程的物质特征、主题、物理特性、建筑解剖等。,（,3,）、组合模型：用来描述体量关系的简单模型，典型特征是没有门窗开口，可以表现区域内建筑大体的形象、比例关系。,（,4,）、中空模型：与前者相反，反映了建筑开敞或封闭的关系位置或材质特性，随着设计语言的符号的增加，建筑的基本形态得到展现。,（,5,）、展示模型：是设计完成阶段的模型,反映出建筑的详细外观和材料特征（质地、色彩、光影），制作精巧，工艺完善。,2,、环境建筑模型：用于研究建筑和场地、环境的关系或建筑的某一局部、构件的模型。,（,1,）、等高线模型：结合等高线研究建筑与坡度、水流、山势的关系，用于山地、山区建筑的设计和景观设计。,（,2,）、室内环境模型：去除建筑的某个界面，反映的内部结构、材料、空间和家具、门窗等因素。,（,3,）、局部模型：用于研究某一类专题而着重研究建筑局部的模型，如：古建筑的各种连接方式等。,（,4,）、立面模型：局部模型中的一类，集中反映建筑内外的某一立面，近似于二维表现。,（三）、建筑模型设计制作相关学科：平面构成，立体构成，材料学，建筑构造各门设计课程等。,二、建筑模型制作的主要材料工具。,（一）、板材：,1,、卡纸（纸板）：,0.51.5mm,制作模型的主要材料，用作墙体，地面的基层制作，自带颜色，也可着色。,（一）、板材：,2,、有机玻璃板：表面光洁，多种颜色，用于制作各种建筑构件或主体。,（一）、板材：,3,、苯板：聚苯乙烯泡沫塑料板，经过切割可制作建筑主体或基层，也可以用于雕刻各种异形构件、家具、洁具或制作山体。,（一）、板材：,4,、密度板：制作模型的底座。,（一）、板材：,5,、,ABS,板：与有机玻璃相似，柔韧性更好，可用来制作精细构件。,（一）、板材：,6,、饰面板：模仿制作不同材质。,（二）、纸材：,1,、草粉纸、直绒纸：模仿草坪、草地。,（二）、纸材：,2,、瓦楞纸：制作瓦式的屋顶。,（三）、粘结剂：,1,、白胶：可粘木材，纸类，挥发慢。,2,、模型专用胶：,UHU,胶，建筑模型专用胶结材料，快干、有韧性。,3,、建筑胶：灰色，粘结苯板，挥发较慢，有粘结厚度，粘结力强。,4,、三氯甲烷：粘结有机玻璃。,5,、,502,胶：粘结各种材料，较脆。,（四）、切割工具：,1,、美工刀：切割、加工各种材料。,2,、尖头手术刀：细部刻画。,3,、勾刀：划切有机玻璃，或在有机玻璃上划痕。,4,、曲线锯：切割平面曲线造型。,5,、刀锯、木工锯：切割木材、密度板。,6,、雕刻刀：精细加工，雕刻造型。,7,、刨子：修理木材表面、边角。,（四）、切割、打磨工具：,9,、电钻：钻孔。,10,、打磨机：打磨表面。,11,、锉刀：休整边角。,12,、剪刀、镊子等。,（五）、其他材料：,1,、草粉：自制草坪、绿地、山体等。,2,、海绵：大孔、中孔、小孔多种，制作树木。,3,、细铁丝：做树干。,4,、,ABS,棒：拼结成细小的构件。,5,、透明水彩：色彩鲜艳，由于对树木，草坪的着色。,6,、丙烯颜料：由于大面积喷绘。,7,、手喷柒：多种色彩，墙体等着色。,8,、丁字尺、比例尺、铁尺、三角板等 。,9,、各色不干胶纸。,10,、砂纸：打磨或制作柏油马路。,三、基础工艺,（一）、材料切割：切割不同硬度、厚度的材料要考虑使用不同的刀具。,1,、卡纸可以用美工刀直接切割：划线,靠尺（钢尺）,切割（有时需要倾斜角度）。,2,、切割有机玻璃板，必须使用钩刀，划出刻痕，板背面置于楞上，用力压断，再对边缘进行处理，较厚有机玻璃使用雕刻机加工。,3,、切割木材：薄型木材可采用与切割卡纸相同的手段，其他规格的木材使用木工工具设备。,（二）、钻孔：,使用电钻和不同直径的钻头，目的是插立杆，有时也作为门窗开口的前期工序。,（三）、粘结：是模型制作的主要工序，关系到模型制作的精度和模型表现的准确性。,1,、边角的粘结：表现于各种界面的转角处。由于接触面积较小，所以需要固定。,2,、大面积的粘结：用于等高线、基材和面材之间，苯板塑形的前期工序。,材料双面胶、白胶、建筑胶等。,3,、杆件的粘结：由于杆件接触点面积小，尽量使用快干形胶类，如,502,胶、模型胶等。,（四）、弯曲：,1,、卡纸的弯曲：用圆柱物体滚卷纸板，金属片也是如此。,2,、有机玻璃的弯曲需要加热才能实现。,（五）球体：,球体的制作视要求而定：,要求精度高可以采取铸造的办法，用石膏翻制出符合要求的球体；,一般精度要求可以用苯板切削，然后再做表面处理；,再或用平面结构的形式，用若干个平面组成球体。,还可以用其他成型的物品。,四、各种环境因素表现方法。,随着建筑模型半成品化的日趋完善，越来越多的环境构件都可以外购，大到建筑构件中的屋面、墙体，景观模型中的树木、人物、汽车，各种公共设施，小到户型模型中的各种家具、门窗、器具，无形当中提高了模型制作的成本，如果在有相应的设备的情况下，应该学会自己加工，所以要掌握各种构件元素的基本处理手法。,底盘的做法一、平整地面的底盘做法 平整地面的底盘是以木制底盘为基面，在大面积粘上绒纸、吹塑纸或有机玻璃、茶色玻璃。这种底盘一般以深红色、深灰色绒纸作地面的草坪绿化，再以深灰色吹塑纸粘硬地面，即道路广场的地面；也可先粘有机玻璃，再于其上粘城纸作为绿化草坪。二、土丘坡地的底盘做法 土丘坡地的底盘是在木制底盘的基础上，拨土丘坡地的等高线以泡沫块，吹塑纸为填充物，垫起坡度，粘接牢固后再铺上地面材料。也可以用多层苯板雕出山地形状。,三、有水面的底盘做法 通常用有机玻璃来做水面的材料，方法是将有机玻璃铺在底板上，再将地面材料粘在其上并用手术刀刻出水面部分。还可以在水面上点缀一些单石以活跃气氛。四、有大面积广场的底盘做法 广场可以吹塑纸、砂纸、有机玻璃、茶色玻璃为地面材料，刻画成不同质感的纹理，然后粘在底板上。在砂纸的正面画上规整的格子，色彩调和，质感中粗且不反光。感觉稳定，是较真实的地面处理方法。有机玻璃或茶色玻璃做地面，质感光滑坚硬，加之反光较强，便于表现城市繁华的景观和气氛。多用于大型公共建筑、商场、文化娱乐中心的广场地面处理。,（三）墙面的做法 在介绍墙面材料时，已粗略讲述后墙面的做律。墙面在建筑物的立面上所占面积较大，整个建筑的色调基本由墙面的色彩来控制。因此，在选择材料时，一定要考虑色彩质感的因素。另外，用吹塑纸、白卡纸作墙面，还可以在上面作进一步的质感纹理、色彩加工，使建筑模型更形象逼真。用壁纸、卡纸和细纹绢纸作墙面，一定要在背面垫上一层吹塑纸，或者加入支撑面材的支撑筋，以增加墙面的厚度。,（四）门、窗的做法 根据建筑物的比例确定门窗制作的精细程度。,1,、作为户型模型中的门，应该是能够说明实际设计的表面材料和造型，应为开启状态。在对门进行表现是一定要和门口进行统一的考虑，因为门和门口多数为同种材料。,2,、窗的做法：,对于整体建筑的窗，其实就是一些矩形的空洞，在后面衬上一层光洁度较好的有机玻璃，窗户表面的基本结构也视其比例而定，大比例尺建筑中的窗可以用勾刀在玻璃上制造划痕，涂上白色水粉就可以达到目的了，小比例尺的窗要做的相当精细，包括窗的结构形式，窗帘的安装模式等。,中国传统花窗的制作比较烦琐，需要精雕细刻，最好借助机具完成，可以保持一致性。,（六）、道路、路灯的做法 车行道、步行道和小区庭院，园林中的小径是城规和建筑设计中常见要素。道路所采用的材料，前面已经介绍过，除吹塑纸、砂纸外，还可采用墙壁纸等。车行道色彩比较重，以衬托道路上的车辆。人行道多划分成规则的网格。园林小径以不规则纸片粘贴，以示不规则石板路面。路灯可用大头针将头弯曲，再将针尖插在一片切好的吹塑纸之间，然后粘在路边即可。,（七）、绿化的做法 建筑模型的绿化大致分为道路绿化和园林绿化。道路绿化以行道树为主，增设草坪花坛。园林绿化以点线面为组合方式，配合草坪、花坛、水池。树一般以泡沫海绵为材料，剪成球形、圆锥形、倒圆台形、自由形及片块等。可用彩水染成各种颜色，待干后配置在道路、园林上。更加具象的做法是用细多股铁丝扭成树形，喷漆,挂胶,粘碎海绵。,（八）、雕塑小品的做法 雕塑小品在建筑模型中起点缀环境，丰富构思，活跃气氛的作用。它所采用的材料也是非常灵活的。色彩也丰富明艳得多。一般用金银箔纸、有机玻璃、吹塑纸、吹塑板、泡沫块等。小品包括一切路标牌示、符号、汽车站台、雨篷、座椅、花地喷泉等。对于这些小品的制作，需要平时多收集材料，灵活使用，并要求制作简便，感觉精巧，恰到好处。,（九）、车辆的做法 车辆在模型中起点缀强调作用，有时又起到提示作用。例如主要干道的车量多一些，停车场的车辆也要相对多一些，这样就起到了提示作用。车辆一般以橡皮、泡沫块、吹塑纸、吹塑板、不干胶纸为材料。将橡皮按照比例切成一定的形状即可粘在道路上。泡沫块、吹塑板或叠加的吹塑纸也可切割成车的形状，再在上面粘上色彩鲜艳的吹塑纸或不干胶纸，即可作为车辆粘在道路或广场上。,室内模型的制作步骤,分析图纸：,参照现有室内设计图纸，在做了适当的调整后重新设计图纸，校正后按比例缩微。再行绘图时要强调平面、立面的对应关系及尺寸的把握。,比例与规格：,模型根据居室的实有面积和实际的空间尺寸确定其比例为：,1:50,，一般规格为,30*50cm,。,材料的选择：,墙体的主体材料选用不透明有机玻璃板，地面选用木纹纸和砖纹纸贴面，各种家具选用相应材料制作，门窗选用,ABS,板，窗玻璃选用透明胶片。,工具的使用及制作：,模型较为简单，比例较小，所以选用手工工具进行切割制作。主题墙材料用美工勾刀、尺子进行切割。内墙用墙纹纸贴饰，外墙用砖纹纸贴饰，门窗孔洞先用电钻打孔，再用钢丝锯加工成方孔。切割完毕后，用锉刀进行打磨修整，再用细砂纸调整，根据粘接要求，把斜角边打磨成,45,度，打磨结束后，按立面结构用氯仿进行粘接，粘接要求细致、干净、牢固。,其他部件制作：,室内绿化根据比例用铁丝制成绿化主干，撒草粉粒，花盆用泡沫固体剂涂色。床单、窗帘用布料根据尺寸大小剪成。,检验调整：,模型全部做好后要根据图纸依次进行检验，对不符合要求的地方应进行修改调整，直至达到要求为止。检验合格后用清洁工具进行清理，不允许留存加工的碎料、污垢、灰尘等。,室内模型的制作步骤,构件粘接组合（,1,）,构件粘接组合（,2,）,构件粘接组合（,3,）,构件粘接组合（,4,）,构件粘接组合（,5,）,立体构件粘接完成,贴饰墙面纸,铺贴地面装饰纹纸,装饰灯光的设置装配,灯光效果的检测,制作餐椅座面,制作餐椅靠背,餐椅构件的粘接,餐桌的制作,最终效果,模型制作小技巧,1,、用加热法弯曲制作直角,（,1,）、把需要加工的,ABS,板按尺寸切割好，注意尺寸准确。,（,2,）、将需要弯曲的部位用铅笔标出。,（,3,）、用手钳夹住金属棒，然后用打火机加热，打火机要来回移动，以利加热面均匀。,（,4,）、等热度达到一定要求，把金属棒按照,ABS,板上标出的位置轻轻放下（如果金属棒热度过高，不宜紧贴板材）,（,5,）、,ABS,板受热变软，可根据要求进行弯曲。,（,6,）、弯曲时角度不要一次到位，以免造成板材断裂获变形。,（,7,）、如果金属棒热度减退，可用打火机重新加热，然后继续放置于板材上。,（,8,）、将板材弯曲到所需角度，冷却定型即可。,2,、用热水弯曲板材,（,1,）、把需要加工的材料按尺寸切割好，注意尺寸准确。,（,2,）、把,ABS,板材用胶纸固定在圆形物上,（,3,）、注意边线对齐,（,4,）、为保证加热效果，可多用几道胶纸固定,（,5,）、用镊子夹持，放入,90,度左右的热水中，两三分钟后拿出（如热水温度较高，应缩短浸泡加热时间）,（,6,）、冷却成型。,3,、石材地板制作,（,1,）、根据尺寸要求，用勾刀和铁尺在材料上划出石材地砖缝纹。注意用力均匀，深度控制在板厚的四分之一左右,（,2,）、如果勾划深度不到位，可进行调整，直至达到应有效果,（,3,）、根据石材地砖的具体色彩喷漆上色，不可一遍喷够，多次喷涂效果较好。,（,4,）、为使色彩更稳重逼真，可加喷一些其他的颜色进行渲染，注意不要太匀。,（,5,）、喷涂后的完成效果图一,（,6,）、喷涂后的完成效果图二,4,、拼花大理石制作,（,1,）、根据尺寸大小需要切割一块透明有机板,（,2,）、用手喷漆喷涂所需石材颜色，喷涂距离不要太近,（,3,）、喷漆干透后，板材反面的效果是我们所需的光滑石材效果,（,4,）、在板材反面粘贴即时贴,（,5,）、注意粘贴的平整度，避免出现气泡,（,6,）、在即时贴上描画石材的拼花图案,（,7,）、描绘完毕的拼花图案,（,8,）、用美工刀沿图案线条轻轻切划，以刚划透即时贴为宜,（,9,）、刻划完毕后用镊子小心揭取浅色石材形状的即时贴，以便喷涂浅色石材颜色,（,10,）、揭取完毕后，用手喷漆喷涂浅色石材颜色,（,9,）、喷漆干透后揭取剩余即时贴,（,10,）、最后完成的拼花大理石效果,5,、马赛克制作,（,1,）、确定所制作马赛克的面积、底面及材料,（,2,）、在底面材料（卡纸或有机板）上画网格线,（,3,）、注意网格大小统一,（,4,）、根据网格尺寸大小切割板材、纹案装饰纸，规格要统一的均匀。,（,5,）、不同材质的装饰纸交叉粘贴，可以用镊子辅助粘贴,（,6,）、粘贴时尽量做到整齐划一,5,、马赛克制作,（,7,）、马赛克制作最终效果,6,、大尺寸圆形的切割,（,1,）、选择所需切割的材料（卡纸或有机板）,（,2,）、在材料上选定圆心点，并确定圆的半径,（,3,）、用有机板切割成大于圆半径的长条形状,（,4,）、在长条材料竖向中心位置画一直线，在直线一端垂直画一线段，并用美工刀刻透。,（,3,）、在直线另一段确定长度，要使之与所切圆的半径一致。,（,4,）、用图钉将所切材料的圆心和长条材料上标注的圆心对齐固定。,（,5,）、刀片插入长条材料一端的切割孔内并围绕圆心运动切割，注意力度均匀。,（,6,）、切割出的圆形效果。,7,、内角裂缝的填补,（,1,）、内角连接处有裂缝的板材体影响工整效果。,（,2,）、用胶带沿交接线粘贴，留出交接缝隙。,（,3,）、纸带粘贴好的效果。,（,4,）、用刮片填补原子灰于裂缝内，原子灰的稀疏要适度，尽量填补实。,（,5,）、原子灰干后用砂纸打磨后的效果。,（,6,）、揭掉纸胶带后再次修整打磨。,（,7,）、打磨后的效果。,（,8,）、根据所需颜色进行喷色。,（,8,）、填补的最后效果,8,、砖墙的制作,（,1,）、根据尺寸大小切割好有机板材,（,2,）、根据需要用手喷漆喷涂墙面颜色,（,3,）、喷涂完毕，进行风干,（,4,）、在干透的材料上描画砖墙图案，先进行横向的砖纹描画,（,5,）、再进行竖向的砖纹描画,（,6,）、用勾刀按横向纹线进行钩刻，注意用尺子辅助钩刻并用力均匀。,（,7,）、竖向钩刻时要保证刀痕不能过头,（,8,）、钩刻完毕可进行局部修整。,（,9,）、最后完成的砖墙效果。,9,、树木模型制作,（,1,）、用电线铜丝做树干，先用刀具获手虎钳剥开电线橡胶膜，取出铜丝。一般树干高约,6CM,，在剪切时可多预留一些 长度，以方便制作树枝。,（,2,）、如树干需要加粗，可将二至三根铜丝拧缠在一起。,（,3,）、树干一般先从底部做起，为增加树干的牢固度，有时可用电烙铁或强力胶稳固。,（,4,）、由树根部位向树顶部位做树枝，先把树的主干拧好，至树冠位置开始分杈。,（,5,）、制作树枝时要不断进行调整，树枝的结构和方向要生动自然。,（,6,）、可用镊子辅助进行细小树枝的调整工作。,（,7,）、调整树冠的外形轮廓，增加树形的美感。,（,8,）、树干制作完毕后，将胶水或乳胶涂抹于树枝上，注意位置不可太随意。,（,9,）、将草粉撒于涂抹过胶水的树枝上，以形成树叶茂盛状。,（,10,）、在原来的基础上继续涂抹胶水。,（,11,）、继续粘贴草粉，以丰富树冠形态。,（,12,）、进行局部调整，以达到生动、自然、逼真的形态。,（,13,）、整体关系调整，制作完成。,10,、装饰盆景制作,（,1,）、用手虎钳剥开铜丝表皮，截取所需长度。,（,2,）、把铜丝分成三段，每股各自拧缠。,（,3,）、把三股铜丝再拧缠在一起，顶端留出一段做树冠。,（,4,）、用镊子把树冠分开，调整，形成一定形状。,（,5,）、用,502,胶水涂抹于树冠表面，注意不要面目俱到地涂抹。,（,6,）、将草粉撒于涂过胶水的树冠上，然后再根据需要继续涂抹胶水。,（,7,）、继续撒放草粉，调整树冠外形，直至满身为止。,（,8,）、制作完成的树干、树冠。,（,9,）、准备一个,502,胶水瓶盖来制作盆景底座。,（,10,）、表面粗略打磨（便于喷涂漆料）后喷涂所需颜色。,（,11,）、干透后在瓶盖内放置一些填充物，把树干插入瓶盖内，再撒放一些草粉。,（,12,）、完成效果。,（,13,）、准备一个塑料注射器针头后座。,（,14,）、稍作修正后喷涂所需颜色。,（,15,）、准备一些有机碎料（用钩刀切割有机板时的碎纸屑）,（,16,）、挑拣较长的碎线屑插入针头后座内，然后调整造型。,（,17,）、最后完成的装饰盆景效果。,11,、椅子的制作,（,1,）、根据设计画出椅子的平、立面图纸，注意把握比例关系,（,2,）、把画好的椅子图纸拷贝到,ABS,板上,（,3,）、拷贝后的效果,（,4,）、用钩刀根据图形进行切割，要把握细微结构的变化，局部可以用剪刀切割。,11,、椅子的制作,（,5,）、切割完毕进行打磨修整。,（,6,）、弧形结构可用扁圆形锉刀打磨。,（,7,）、用热风机加热弯曲，注意温度的控制和弯曲弧度的把握,（,8,）、进一步调整弧度,（,9,）、座椅边缘弧度的弯曲加工更要细致。,（,10,）、根据所需颜色用手喷漆上色,（,11,）、准备相应粗细的铁丝做椅腿,（,12,）、先把铁丝加工直挺,（,13,）、用手虎钳把铁丝弯曲成所需形状,（,14,）、用锉刀把铁丝断面打磨平整,（,15,）、再用砂纸打磨铁丝表面，以利喷色,（,16,）、用手喷漆喷涂所需颜色,（,17,）、用,502,胶水粘接椅腿和椅面,（,18,）、粘接时要注意结构位置的准确,（,19,）、最后完成的椅子效果,
