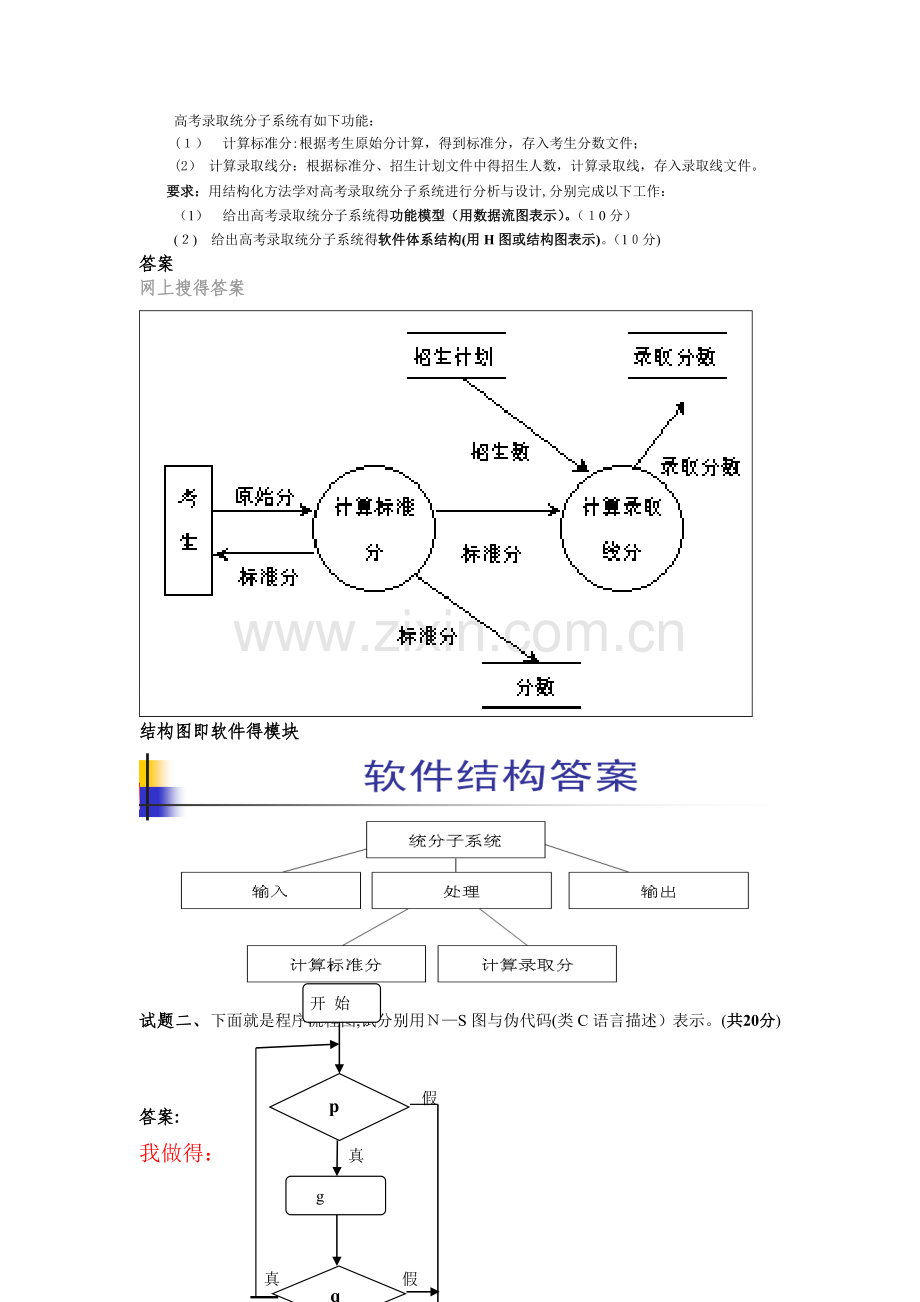

高考录取统分子系统有如下功能：
(１）　计算标准分:根据考生原始分计算，得到标准分，存入考生分数文件；
(2） 计算录取线分：根据标准分、招生计划文件中得招生人数，计算录取线，存入录取线文件。
要求：用结构化方法学对高考录取统分子系统进行分析与设计,分别完成以下工作：
（1） 给出高考录取统分子系统得功能模型（用数据流图表示）。（１0分）
(２) 给出高考录取统分子系统得软件体系结构(用H图或结构图表示)。（1０分)
答案
网上搜得答案

结构图即软件得模块

试题二、下面就是程序流程图,试分别用Ｎ—S图与伪代码(类C语言描述）表示。(共20分)

g
真 假
假
开 始
结 束
p
>0
q
真

答案:
我做得：

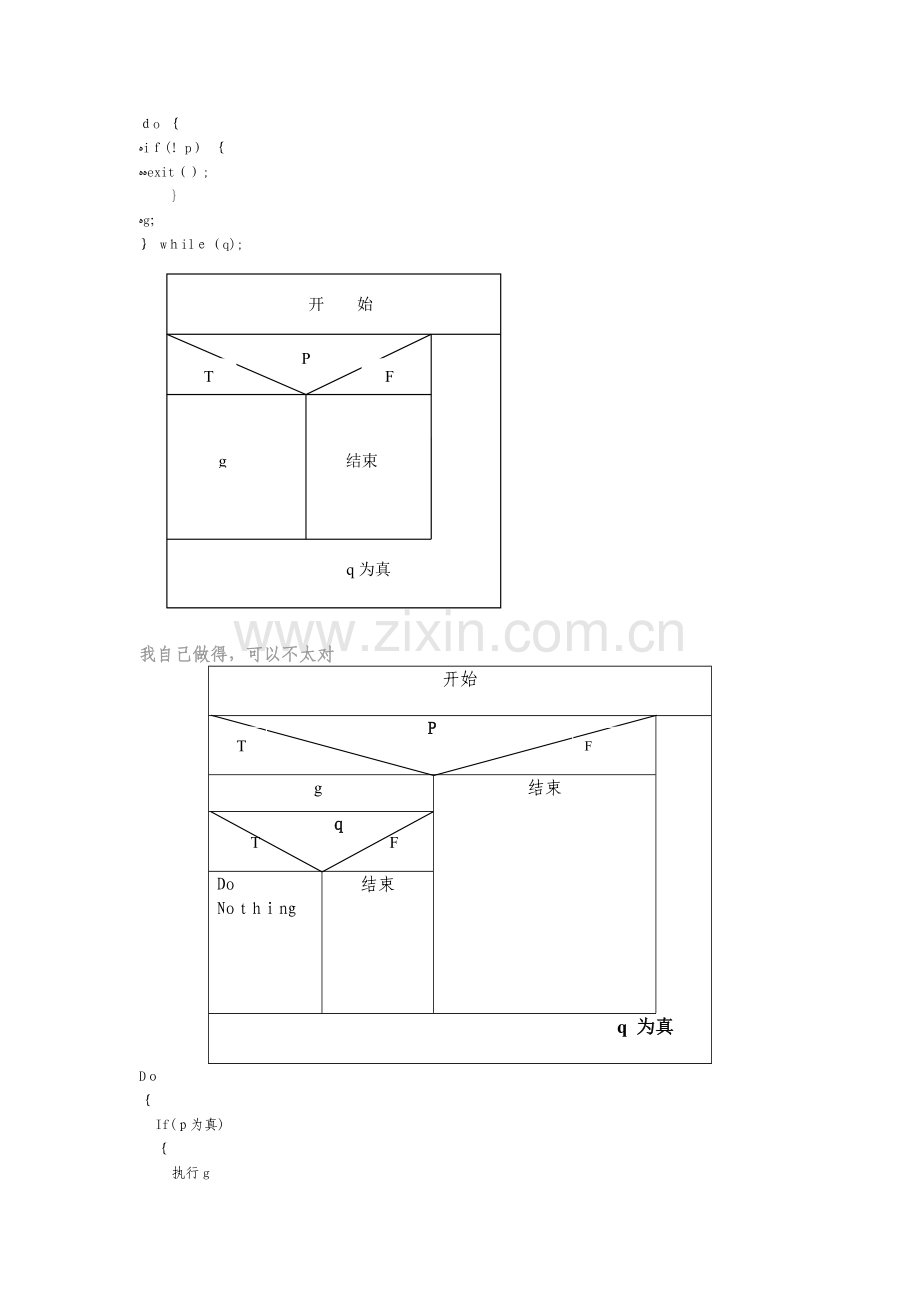

ｄo ｛
ﻩiｆ(！p） ｛
ﻩﻩexit（）;
}
ﻩg；
｝ wｈilｅ（q);
开 始
q为真
P
T

F
结束
g

我自己做得，可以不太对
开始

F
T
P

g
结束
F
T
　 　 ｑ

Do
Noｔhｉng
结束
q 为真
Dｏ
｛
If(ｐ为真)
｛
执行g
If（ｇ为真）
ﻩ｛
ﻩdo nothiｎg
｝
Eｌsｅ if(ｇ为假）
{
ﻩｒｅｔurn
}
｝
Else　iｆ(p为假)
｛
Returnﻫ｝
｝whiｌe（g为真）
试题三、(共20　分，每题10 分)
阅读下面得程序段,回答后面得问题：
　ｆloaｔ ｃalculａtｅTotal（ int N)　　 ／/计算满足条件得Ｎ个数得与
{
　　 flｏaｔ　count = ０、0;
　ｉｎt ｉ＝1；
while (　i〈＝N　)
｛
　 if（ i %　4　== 0)　 coｕｎｔ += i；
i++；
｝
return count;
} 　
（1) 画出上述程序得有向流图，并计算该函数得环形复杂度。 (每问5分，共１0分）
(2)请用基本路径得测试技术完成该函数得测试。要求给出基本路径与测试用例。(每问5分,共10分)
答：这道题课本上没有知识点,从网上搜出来得,知识点见“测试基础”得P30页
白盒测试代码分支图得环形复杂度计算:
环形复杂度以图论为基础，为我们提供了非常有用得软件度量。可用如下三种方法之一来计算环形复杂度: (１）控制流图中环形区域得数量对应于环形复杂度。 （2）给定控制流图G得环形复杂度—V（Ｇ)，定义为　V(G） =　Ｅ－N+2 其中，E就是控制流图中边得数量,Ｎ就是控制流图中得节点数量。 （3）给定控制流图G得环形复杂度—V(Ｇ），也可定义为 V(Ｇ）　= P+1　其中,P就是控制流图G中判定节点得数量. 何为判定节点：即存在一个输入，两个或两个以上输出路径得节点.
环形复杂度Ｖ(Ｇ）＝区域数＝边—结点+2＝判定结点+１

1
2
3
4
55
6
7

环形复杂度3
基本路径3条
路径１：1－2－3－4—６－3—7对应得测试用例N=1
路径2:1—2－3—4-5-６—３—7对应得测试用例N=4
路径3:1-2-3－7对应得测试用例Ｎ=0
路径１:1-2—3－4-6-7对应得测试用例N=1(？?？不太确定)
路径２:1—2－3-4－5-6-7对应得测试用例Ｎ=4
路径3:1－2-3—4-6-3－７对应得测试用例Ｎ＝４
