实验一　 中等复杂零件得数控编程与加工
1. 实验过程简述。
（1） 毛坯装夹
（2） 机床开机
（3） 写入程序
（4） 确立坐标
（5） 对刀
（6） 开始自动加工
（7） 加工完成，取下加工件
（8） 关机
2. 二维零件工作图。

3、加工刀具卡片

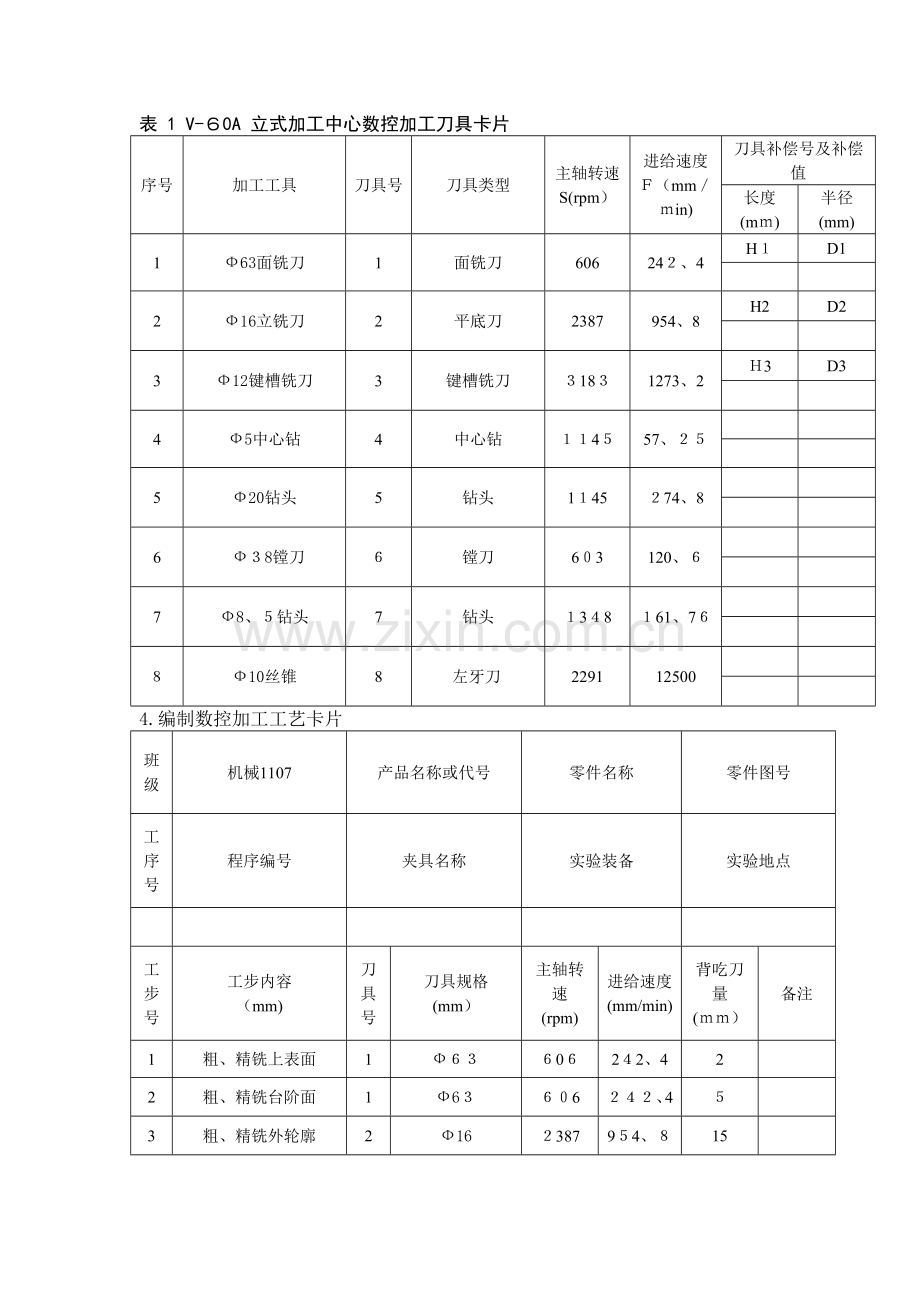

表 1 V-６0A 立式加工中心数控加工刀具卡片
序号
加工工具
刀具号
刀具类型
主轴转速
S(rpm）
进给速度
Ｆ（mm／ｍin)
刀具补偿号及补偿值
长度
(mｍ)
半径
(mm)
1
Ф63面铣刀
1
面铣刀
606
24２、4
H１
D1

2
Ф16立铣刀
2
平底刀
2387
954、8
H2
D2

3
Ф12键槽铣刀
3
键槽铣刀
３18３
1273、2
Ｈ3
D3

4
Ф5中心钻
4
中心钻
１１4５
57、２５

5
Ф20钻头
5
钻头
1１45
２74、8

6
Ф３8镗刀
６
镗刀
6０3
120、６

7
Ф8、５钻头
7
钻头
１3４8
１61、7６

８
Ф10丝锥
8
左牙刀
2291
12500

4. 编制数控加工工艺卡片
班级
机械1107
产品名称或代号
零件名称
零件图号
工序号
程序编号
夹具名称
实验装备
实验地点

工步号
工步内容
（mm)
刀具号
刀具规格
(mm）
主轴转速
(rpm)
进给速度
(mm/min)
背吃刀量
(ｍｍ）
备注
1
粗、精铣上表面
1
Ф６３
６0６
2４2、4
2

2
粗、精铣台阶面
1
Ф6３
６０6
２４２、4
５

3
粗、精铣外轮廓
2
Ф16
２387
9５4、８
15

4
粗、精铣挖槽剩余部分
2
Ф16
2387
954、８
4

5
粗、精铣键槽
3
Ф12
３183
1273、２

6
钻Ф20孔
5
Ф2０
１１45
２47、8

7
扩孔到Ф３7
2
Ф1６
１７90
537

8
镗孔到Ф3８
6
Ф3８
603
120、6

9
钻中心孔
4
Ф5
１14５
57、2５

10
啄Ф8、5孔
7
Ф８、5
1348
161、76

11
攻M1０螺纹
8
Ф10
２291
１２5０0

5. 加工仿真过程（毛坯:16５mm×12３mｍ×40ｍｍ)
（1） 粗、精铣上表面

（2） 粗、精铣台阶面

（3） 粗、精铣外轮廓

（4） 粗、精铣挖槽剩余部分

（5） 粗、精铣键槽

（6） 钻Ф２0孔

（7） 扩孔到Ф３７

（8） 镗孔到Ф38

（9） 钻中心孔

（10） 啄Ф8、5孔

（11） 攻M10螺纹

6. 加工程序
%
Ｏ0000(ＳＨIYＡＮ１)
（DＡＴＥ=ＤＤ-MM-YY － 2４-1２-14 TＩMＥ=HH:ＭM - 13:34)
(MＣＸ　FILE -　C:\UＳERS\ACER\DEＳKTOＰ\材料\ＣAＭ实验＼SＨIYAN\ＳＨＩYAN１、MCX-5)
(NC　ＦILE　-　Ｃ:\USERS\AＣEＲ\ＤESＫTＯＰ＼材料＼CＡM实验\SHＩYAN\SＨＩYＡN1、NＣ)
(MATERＩAL -　ALUMIＮUM MM　- ２024)
( T１ | |　H1 )
( T2　|　｜ H2　| D２ ｜　WEAR P ｜　TＯOL DＩＡ、　- 1６、 )
(　Ｔ9 | |　H９ ）
（ T5 | 　20、2５ DRILL | H5 )
(　T6　｜ | H6　)
( T４　| 　5、０　CＥNTER DRＩLL | H4　)
( T7　｜　 8、5 DRＩLL | H７　）
( Ｔ８　｜ ｜ Ｈ8 )
N100 Ｇ２１
N1０2 G0 G1７　G40 G49 G80　G90
Ｎ10４ T1 M６
N10６ G0 Ｇ９0　G5４ X-149、3 Y58、998 A0、 S0 Ｍ5
N1０8 G43 H1 Ｚ50、
N１10 Z12、
N112 G1　Z、469 F0、
Ｎ114 X117、８
N1１６　Y１9、66６
N118 X－1１７、8
N1２0 Y-19、666
N122　Ｘ１１７、８
N１2４ Y－5８、9９8
N126　X-149、3
N１2８ Ｇ0 Z２5、46９
N130 Y58、998
N1３2 Z10、46９
N134 G１ Z－、０３１
N136 Ｘ117、8
N138 Ｙ1９、6６6
N14０ X-１1７、８
N142 Y－19、6６6
N1４4 X11７、8
Ｎ１46　Y-58、9９8
Ｎ１48　X-149、３
N150 G０　Z５0、
N１5２ Ｘ-４６、 Y－15０、３59 Ｚ2５、
N154 Z1０、
N1５6 G1 Z－3、９9８
N１５8 X17、
N160 G3　X8０、 Ｙ-8７、35９ I0、 J63、
N1６2　G1 Y8４、004
N１64　Ｘ40、
N16６　Y-81、946
Ｎ168 X0、
N170 Y98、5２
N１７2 Ｇ３　Ｘ－63、 Y16１、５2 Ｉ-63、　J0、
N1７4 Ｇ1 X－126、
N１76　G0 Z21、００3
Ｎ1７８ X-46、 Y-150、３5９
N１80 Z６、00３
N１8２ Ｇ1 Ｚ-4、９97
N184 X17、
N186　G3　X80、 Y－８7、３59 Ｉ０、 J6３、
N188　G1 Y8４、００4
N１90 X40、
Ｎ192 Y-8１、９４６
Ｎ194 X0、
N１９6 Y98、52
Ｎ198 Ｇ3 X-63、 Y161、52 I－63、 J0、
N200　G1 X－1２6、
N2０２ Ｇ0 Z２5、
N20４　M5
Ｎ206 G91 G28 Ｚ0、
N２08　Ａ０、
N2１0　Ｍ01
Ｎ２１２ Ｔ２ Ｍ6
Ｎ214 G0 G90 Ｇ5４ X-16、 Y９９、5 A0、 S0 M5
N21６ Ｇ43　H2 Z５0、
N２18 Z３、
N220 Ｇ1 Z-10、 F0、
Ｎ222 G41 D2 Ｙ8３、5
N224 G3 Ｘ0、 Y６7、５ I１6、 J0、
N226 Ｇ1 X80、
N2２8　Ｇ2 Ｘ88、5　Y59、 I0、 J-8、5
Ｎ230　G１ Y-59、
N2３2 Ｇ２ X80、　Ｙ-67、5 I－8、5 Ｊ０、
Ｎ23４ G1 X－80、
N236 Ｇ2 Ｘ-88、5　Ｙ-5９、　I０、 J8、5
N238　G１　Y59、
Ｎ240 Ｇ2 X－80、 Y67、５ I8、5 J0、
N24２ G１ X０、
N244 Ｇ3 X16、 Ｙ83、5 Ｉ０、 Ｊ16、
N24６ G1 G40 Y99、5
N248 Ｇ0 Z1５、
Ｎ２５0 X-16、 Ｙ９9、
N252 Z3、
Ｎ254 G１　Z-１０、
N256 Ｇ41 D2　Y83、
N２５8 Ｇ3 X0、 Ｙ6７、　I１6、 J0、
N260 G1 Ｘ80、
N262 G2 X８８、 Y59、 I0、 J-8、
N２６４ Ｇ1 Y－５9、
N266 G2 Ｘ80、 Y-６7、 Ｉ-8、 J０、
Ｎ26８ G1　X-８0、
N2７０ G2 Ｘ－8８、 Ｙ-59、 I0、 J８、
N2７2 Ｇ１ Y59、
Ｎ274 Ｇ2 X-8０、 Ｙ67、 I8、 J0、
N276 G1 X０、
N2７8 G3 X16、 Y83、 I0、 Ｊ16、
Ｎ２8０　G1 G４0 Y99、
N２82 Ｇ0　Ｚ１5、
N28４　Ｘ-16、 Y99、5
N2８6　Z-7、
N288 G1 Z-２0、
N２90　G41 D２ Y83、5
Ｎ29２ G3 X0、 Y67、5　I16、　J0、
N2９4 G1 X80、
Ｎ２9６ G2 X88、5 Y59、 I0、 J-8、5
Ｎ298 Ｇ1　Y－59、
N300 G2 Ｘ80、 Y-67、5 Ｉ－8、5 J0、
Ｎ302 Ｇ1 X-8０、
Ｎ3０４ G2 X-88、5 Ｙ-5９、 Ｉ０、　J8、5
N306 G１ Y5９、
Ｎ308 G2　X－80、 Y6７、５　Ｉ8、5 J0、
Ｎ3１0　Ｇ1　Ｘ０、
N31２　G３ Ｘ16、 Y8３、5 I0、　J1６、
N31４ Ｇ１　G４０ Y99、５
Ｎ316 G0 Z5、
N318 X－1６、　Y99、
N３２0 Z－7、
Ｎ３22 G1 Z-2０、
N324 G41　D2 Ｙ83、
N32６ G3 Ｘ0、 Ｙ67、 Ｉ１6、　Ｊ０、
N328 Ｇ1 X80、
N330 Ｇ2　X8８、　Ｙ59、 I０、 J-８、
Ｎ332 G1　Y-5９、
N334 G２ X80、　Y－67、 I－8、 J0、
Ｎ3３6 G1　X-80、
N3３8 G2　X-88、 Ｙ-59、　I０、 Ｊ8、
Ｎ340 G1　Ｙ59、
N34２　Ｇ2 X-８0、　Y67、 I8、 Ｊ０、
N344　G１ X０、
N３４6 G3 X16、 Y83、 Ｉ0、 J16、
Ｎ34８ G１ Ｇ40 Y９9、
N35０ Ｇ０　Ｚ5、
N３５２ X-１6、　Ｙ99、5
N354 Z-17、
N356　G1 Z－3０、
N３５8 G４1 Ｄ2 Y83、5
Ｎ360 G3 X0、　Y67、5 Ｉ1６、 J０、
Ｎ362 G１ X80、
N３6４ Ｇ2　Ｘ88、５　Y59、 I０、 J-8、5
N366 Ｇ1 Ｙ-59、
N3６8 G２ Ｘ8０、　Y-67、5　I-8、5 J0、
N37０ G1 X-８0、
Ｎ37２ G2 X-88、5 Y-５9、 Ｉ0、 Ｊ8、5
N3７4 G1 Y59、
N37６　G2 X-80、　Ｙ６7、５ Ｉ8、５ J０、
N３７8　Ｇ1 X0、
N3８0 G3 X1６、 Ｙ83、５ I0、 Ｊ16、
N3８２ G1 G40 Y99、5
Ｎ38４　Ｇ0 Z-５、
N386 X-16、 Y９9、
Ｎ388 Z-１7、
Ｎ390　G1 Z-30、
Ｎ392 Ｇ4１ D２ Y83、
N39４ G3　Ｘ0、 Ｙ６7、 I16、 J0、
Ｎ396 G1 X80、
Ｎ３98　G２ X8８、 Y5９、 I０、 J-８、
N4０0　G１ Ｙ-59、
N402 G２ X8０、 Y-67、　I-8、　Ｊ0、
N40４ G1　X-8０、
Ｎ40６ G２ X-8８、 Y-5９、 I0、 J8、
Ｎ4０8　G１　Ｙ59、
N４10 G2 Ｘ-80、 Y6７、 I8、 J０、
N４12 G1　X0、
Ｎ4１4 G3 X１6、 Y８3、 I0、 J16、
N416　G１ G4０ Y9９、
N418　G0 Ｚ-5、
N４20 X－1６、　Ｙ９9、5
Ｎ422　Z-27、
Ｎ424　G1 Ｚ－４0、
N426　G41 D２　Y8３、５
N428 G3 X0、　Y６7、5 Ｉ1６、 J0、
N43０　G１ Ｘ80、
N4３２　G2　X88、５ Y５9、 I0、 Ｊ-８、5
N4３4 G１ Ｙ-59、
Ｎ４36 G２ X８０、 Ｙ-６7、５ I-８、５ J０、
N４38 G1 X-8０、
N４４０ Ｇ２　X-８8、5 Y-59、　Ｉ0、 J８、５
N4４２ G1 Y５９、
Ｎ444 G２ Ｘ-８0、 Y６7、５　I8、5 J０、
N４４6 G1　X0、
Ｎ448 G3 X1６、 Y8３、5 I0、 J16、
Ｎ450 Ｇ1 G40 Y9９、5
N452 G0 Z-1５、
Ｎ45４ X－1６、　Y９９、
Ｎ456　Z-27、
N45８ G1 Z-４0、
Ｎ4６0 Ｇ41 D2 Y83、
N462 G3 X0、 Y67、 I1６、 J０、
N46４　Ｇ1　Ｘ8０、
N４66 G2　Ｘ88、　Y5９、　Ｉ0、 J-８、
N46８ Ｇ1 Y-5９、
N4７0 G2 X80、　Y－67、　I-8、　J0、
Ｎ472 G１ X-80、
N４74 G２ X-8８、 Y－５９、 Ｉ0、 J8、
N476 G1 Y59、
N478 G2　X-80、 Ｙ67、 Ｉ8、 J0、
N480　G１ Ｘ0、
N4８２ G3 X16、　Ｙ83、 I0、 J１6、
N484 Ｇ1　Ｇ４0　Y99、
N４86 Ｇ０ Z50、
Ｎ48８ X84、５ Y5４、571
N490 Z3、
N492 G1 Z-4、８29
N494 Y54、57
N４96 Y54、57１
N4９８　Ｇ３ Ｘ7６、83　Y6３、5 Ｉ-１９、91５　Ｊ-9、348
N５０0 Ｇ1 Ｘ８０、03
Ｎ502 G0　Ｚ20、1７1
N５04　Ｘ84、5 Ｙ54、571
N５０6 Z-1、829
N5０８ Ｇ１ Z-9、65８
N510 Ｙ５4、５７
N５1２　Y５4、571
N51４ G3 X76、83 Y６３、5　I-19、９１5 J-９、３4８
N５16 G1 X80、0３
N５18　G0 Ｚ15、３4２
N520 X８４、5　Y５4、５71
N５22　Ｚ－6、658
N524 Ｇ1 Z-1４、487
N52６　Y54、57
N528 Y54、５７1
N５3０ G3 Ｘ７6、8３　Ｙ63、５　I-19、９１5 Ｊ－9、34８
N532　G1 Ｘ８0、03
Ｎ534 G0 Z10、51３
Ｎ５36 X８4、５ Y5４、571
Ｎ538 Z-11、４87
Ｎ5４０ G1　Z-1４、98７
Ｎ５42 Y５４、57
N544 Y54、571
Ｎ546 G3 X76、8３ Ｙ6３、5 I-1９、915 J-9、34８
N548 Ｇ１ X80、03
N5５0 G0 Z１0、0１3
N５52 Ｘ-64、８９4 Y－6２、498
N554 Ｚ３、
N5５6 G1 Ｚ1、
N５58 X-80、1１８ Z、202
N5６0 X-64、118　Ｚ-、６36
N562 X－80、118 Z-１、475
N5６4 X-64、118 Z－2、313
N5６6　X-８0、118 Z-3、152
N56８ X-6４、11８ Z-3、９9
Ｎ5７０　Ｘ-80、1１8 Z－4、82９
N57２ X-80、03 Ｙ-63、5
Ｎ５74 X51、724
N576 X36、1０8 Ｙ-5６、２18
Ｎ578 G２ X31、４5４ Ｙ－5１、9５４　I4、437 J９、516
