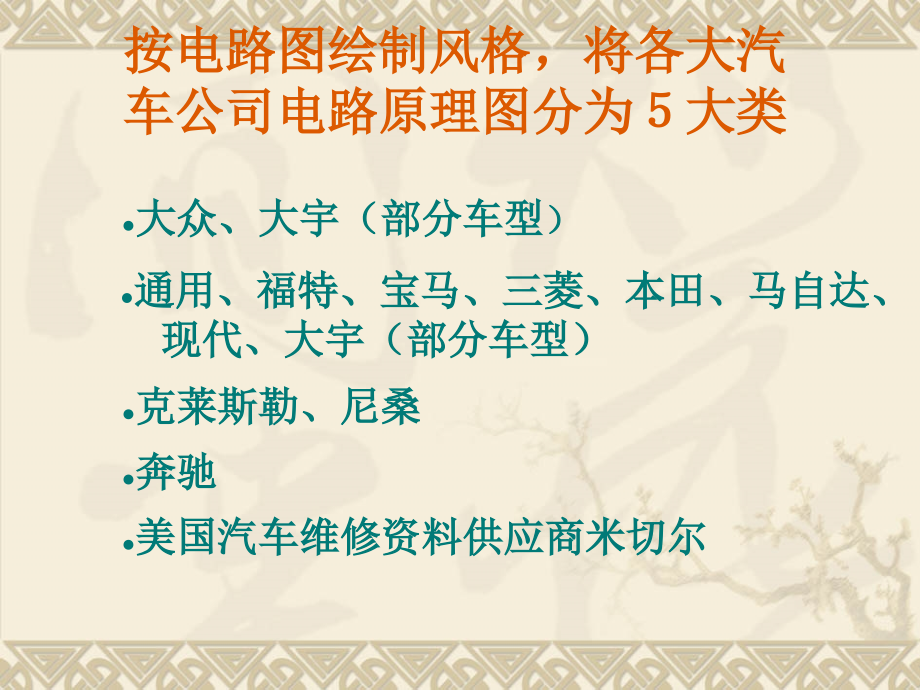

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,汽车电路图识读,按电路图绘制风格，将各大汽车公司电路原理图分为大类,大众、大宇（部分车型,）,通用、福特、宝马、三菱、本田、马自达、,现代、大宇（部分车型）,克莱斯勒、尼桑,奔驰,美国汽车维修资料供应商米切尔,电路的组成,一个完整电路包含以下部分,1,、电源,：,汽车的电源有蓄电池、发电机,2,、保护装置,：保护电路和用电设备不受额外电流的损害。,保险丝、电路断路器、易熔丝,3,、控制器件：控制电路的闭合和断开，如：手动开关、,压力开关、温度开关、电子控制模块,4,、用电设备：电流使用电设备做功或发光。灯泡、,电磁阀、电子控制器件,5,、导线：将以上各种装置连接起来构成电路,汽车电路的基本特点,1,、低压：,12V,、,24V,2,、直流：,3,、单线制,4,、并联连接,5,、负极搭铁,6,、由相对独立的分系统组成：,电源电路、起动电路、点火电路、照明与信,号电路、仪表与报警电路、电子控制装置电路、,辅助装置电路,汽车电路的基本元件及图形符号,一、导线：,汽车电线又称低压电线,汽车电线都是铜质多蕊软线，有些软线细如毛发,柔软而不容易折断。,1,、导线的截面积,日本汽车用低压导线的结构与规格,二、导线颜色代码,二、图形符号,汽车电路图的种类,一、线路图,线路图的特点,这种图电器部件的外形和安装位置都与实际情况相同，很方便查线，但读图不方便，只适用汽车电器部件少、线路连接简单的传统汽车（如东风,EQ1090,等）,二、汽车定位图,汽车定位图的特点,电路定位图用于指示各电器及导线的具体位置。一般采用绘制的立体图或实物照片的形式，立体感强、能直观、清晰地反映电器在车上的实际位置，具有很高的实用价值。定位图在某些车型中还有进一步细化分类：,汽车电器定位图,汽车线束图,汽车线路连接器插脚图,汽车接线盒（含熔丝盒、继电器盒）平面布置图,汽车电器定位图,确定各电器元件、连接器、接线盒、搭铁点、铰接点及诊断座等的分布位置。,-,广本雅阁轿车部分搭铁点定,位图,2,、线束图,线束图的,特点,确定电线束与各用电器的连接部位、接线柱的标记、线头、连接器的形状及位置,这种图很简单地找到有关电器部件与线束的连接点，但不方便查线和分析、排除故障,3,、汽车线路连接器插脚图,汽车线路连接器插脚图,确定连接器内各导线连接位置。,右图,-,电动后视镜连接器插脚图,。,汽车接线盒（含熔丝盒、继电器盒）平面布置图,汽车接线盒（含熔丝盒、继电器盒）平面布置图,确定熔丝、继电器等具体安装方位。,三、原理图,原理图的特点,用简明的图形符号按电路原理将每个别电器与电子控制系统合理连接，再将每个系统按一定顺序排列（系统包括：电源系统、启动系统、点火系统、照明系统、仪表系统、电子控制系统等）,四、汽车电路原理方框图,方框图的特点,方框图是把一个完整电路划分成若干部分，各个部分用方框表示，每一方框再用文字或符号说明功能，各方框之间用线条连接起来，用以表明各部分的相互关系。不必画出元器件和它们之间的具体连接情况。,识别电路图的基本要领,1,、牢记电气图形符号,汽车电路图是利用电气图形符号来表示其构成和工作原理的。因此，必须牢记电路图形符号的含义，才能看懂电路原理图,。,2,、,熟记电路标记符号,为了便于绘制和识读汽车电器电路图，有些电器装置或其接线柱等上面都赋予不同的标志代号。,3,、掌握各种开关在电路中的作用,对多层多挡接线柱的开关，要按层、按挡位、按接线柱逐级分析其各层各挡的功能。有的用电设备受两个以上单挡开关（或继电器）的控制，有的受两个以上多挡开关的控制，其工作状态比较复杂。当开关接线柱较多时，首先抓住从电源来的一两个接线柱，再逐个分析与其他各接线柱相连的用电设备处于何种挡位，从而找出控制关系。,对于组合开关，实际线路是在一起的，而在电路图中又按其功能画在各自的局部电路中，遇到这种情况必须仔细研究识读。,4,、浏览全图，分割各个单元系统 熟记各局部电路之间的内在联系和相互关系,要读懂汽车电路图，首先必须掌握组成电路的各个电器元件的基本功能和电器特性。在大概掌握全图的基本原理的基础上，再把一个个单元系统电路分割开来，这样就容易抓住每一部分的主要功能及特性。,在框划各个系统时，一定要遵守回路原则，注意既不能漏掉各个系统中的组件，也不能多框划其他系统的组件，一般规律是：各电器系统只有电源和总开关是公共的，其他任何一个系统都应是一个完整的独立的电器回路，即包括电源、开关（保险）、电器（或电子线路）、导线等。从电源的正极经导线、开关、保险丝至电器后搭铁，最后回到电源负极。,从整车电路来讲，各局部电路除电源电路公用外，其他单元电路都是相对独立的，但它们之间也存在着内在联系（如信号共享）。因此，识图时，不但要熟悉各局部电路的组成、特点、工作过程和电流流经的路径，还要了解各局部电路之间的联系和相互影响。这是迅速找出故障部位、排除故障的必要条件。,5,牢记回路原则,任何一个完整的电路都是由电源、熔断器、开关、控制装置、用电设备、导线等组成。电流流向必须从电源正极出发，经过熔断器、开关、控制装置、导线等到达用电设备，再经过导线（或搭铁）回到电源负极，才能构成回路。因此电路读图时，有三种思路：,思路一：,沿着电路电流的流向，由电源正极出发，顺藤摸瓜查到用电设备，开关、控制装置等，回到电源负极。,思路二：,逆着电路电流的方向，由电源负极（搭铁）开始，经过用电设备、开关、控制装置等回到电源正极。,思路三：,从用电设备开始，依次查找其控制开关、连线、控制单元，到达电源正极和搭铁（或电源负极）。,实际应用时，可视具体电路选择不同思路，但有一点值得注意：随着电子控制技术在汽车上的广泛应用，大多数电气设备电路同时具有主回路和控制回路，读图时要兼顾两回路。,大众车系电路识读方,法,德国大众车系汽车电路图的特点,1,、整个电路突出中央接续线盒为中心的特点,2,、整个电路很少交叉转折,3,、统一了电源正极、电器搭铁方式和部位,4,、所有连接器均采用了统一的代号和表达方式,30,号线,:,常火线,不管线路的开关等配电设备处于什么状态,该导线均带电,15,号线,:,接小容量的火线,点火开关闭合时接通电源带电,X,号线,:,接大容量电,器火线,点火,开关处于点,火位置时,通过中间继,电器闭合而,使该导线带,电,31,号线,:,是搭铁线,C,线,:,是中央线,路板的内,部接线,箭头表,示接下一页,电路图,继电器位置编号,:,说明在继电,器板上的,2,号位置,继电器盒上继电器,的符号,在说明中可,以找到它的名称,继电器与继电器板的连接号,”2/30”,中的分子,”,2”,表示孔,分母“,30”,表示继电器的插脚,保险丝代,号,”,5S”,表,示在保险,盒第七号,位,额定电,流,10A,继电器盒的连接,件符号,D,表示插,座,13,表示插脚,表示线路的中,断点,方框内的,数字,”,61”,表明,该导线与电路,代码,61,的导线,是同一条导线,导线颜色与,截面积标记,电器元件,插接器端,子代号,分,子,80,表示,电器元件,共有,80,个,脚,分母,3,表示,3,号脚,保险丝代,号,“,S123”,表示在中,央配线盒,上第,123,号,保险丝,其,允许通过,的最大电,流为,10A,电器元件代号,在电路图下可,以查到元件名,称,元件符号,参见电路,图符号说,明,线束插接,器代号表,示,8,脚的插接器阿,a,插头上的第脚接线端子,线束内铰,接点代号,在电路图下方可查到该铰接点位于哪个骊束内,搭铁点代号,在电路图下,方可查到该,代号的搭铁,点在汽车上,的位置,内部连线,（细实线）,内部连线代号,电路代码，,用以标志,电路呼线,路定位,丰田车系电路识读方法,日本丰田车系汽车电路图的特点,1,、电路图中的电器气元件用文字标注,2,、整车电路图各系统电路标示明确,3,、线路接地点标示明确,4,、元件连接端子标示清楚,用符号,”,”,表示导线与导,线之间的插接,器,外侧数字,6,表示引脚,框内字母数,“,EA4”,为插接器代号,插接器代号中第一个字母表示插接器的位置,:,E,指发动机室,I,为仪表盘及周围区域,B,为车身及周围区域,用带黑影的,“,”,表示导线与接线盒,的连接,圆圈内,“,3B”,为插接器代号,数字,“,3”,表示插接器位于,3,号,接线盒,圆圈外数字,“,6”,表示该导线连接插接器的,6,号,端子,用带黑影的,“,”,表示导,线与继电器,盒的连接,圆,圈数字表示,继电器盒号,码圆圈外数,字表示表示,继电器端子,用字母或,字母加数,字表示电,器元件,通,常在该元,件旁注明,元件的中,文名称,符号中第一个字母表示搭铁点的位置,E,指发动机室,I,为仪表及周围区域,B,为车身及周围区域,通用车系电路图读法,美国通用车系汽车电路图特点,1,、电路图中标示有特殊的提示符号,2,、电路图中标有电源接通说明,3,、电路图中有电路编号,电源接通,说明,框内,文字说明,框下保险,丝在什么,情况下接,通,电路配电盒,(,接线盒,):,用,虚线表示框,内的,27,和,23,号保险丝只,是接线盒中,的一部分,电路省略标注,元件标注,用文字注,明元件的,名称及位,置,接线盒,插接,器连接标注,插接器代号,在右侧,插接,器端子号在,左侧,密封圈代号,P,表示密封,圈数字,100,表示密封圈,的位置,电路标注,表达该电路导线的截面积、颜色和电路编号,元件标注,框内“”,注明开关的作,用，框外注明,元件的名称,线间插接器标注,左侧“”表示插,接器端子，右,侧“”表,示线束插接器，,“”表示,插接器的位置,同一,插接器标注,用虚线表示、插脚均为插接器的端子,控制器插接器标注,右倾”“表示控,制器上的插接器，左侧数字,“,”表示插接器的,号端子,线间连接器标注,铰接点标注,搭铁点标注,密封圈标,图为广州,本田雅阁,喇叭控制,电路,
