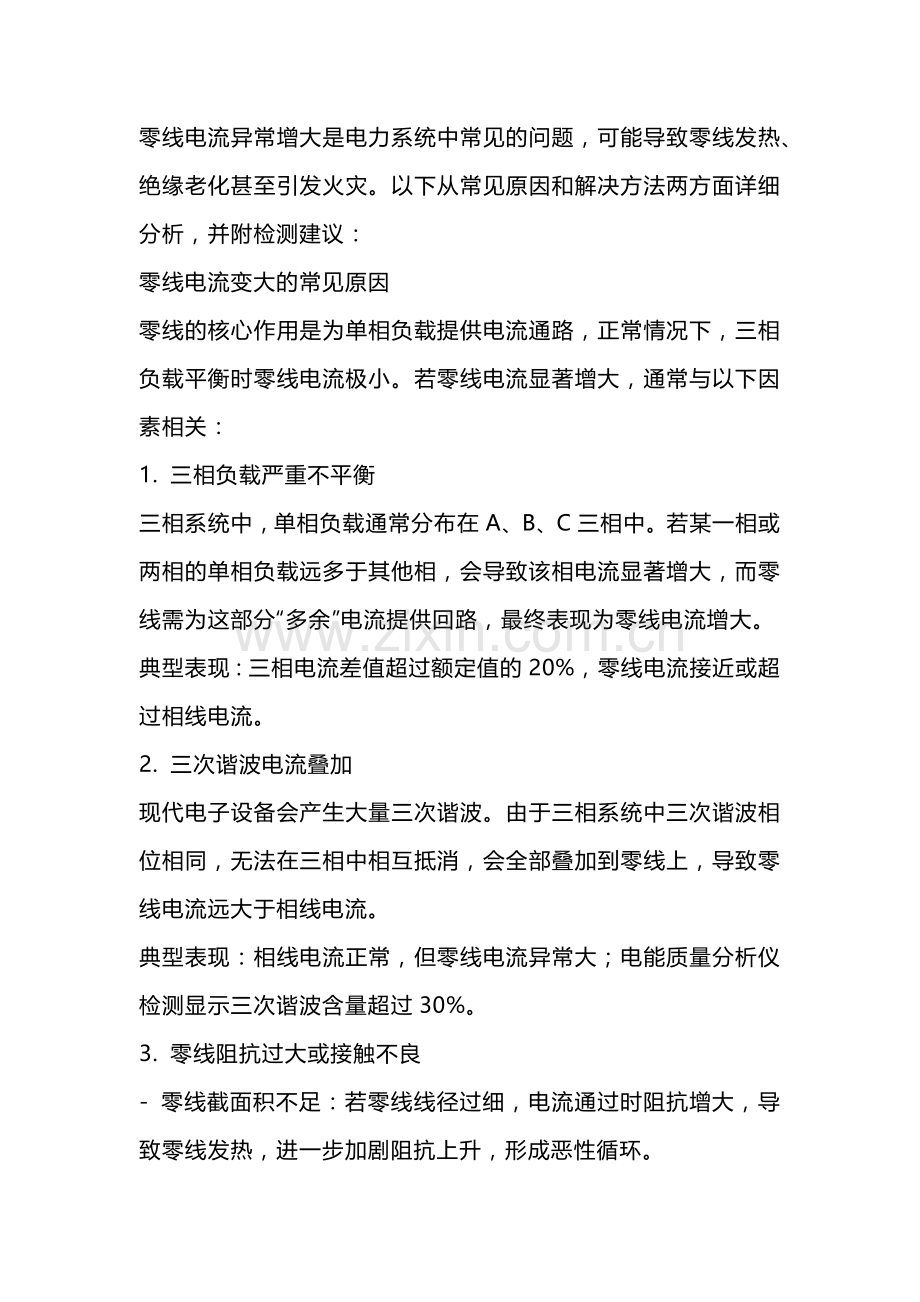

零线电流异常增大是电力系统中常见的问题，可能导致零线发热、绝缘老化甚至引发火灾。以下从常见原因和解决方法两方面详细分析，并附检测建议：
零线电流变大的常见原因
零线的核心作用是为单相负载提供电流通路，正常情况下，三相负载平衡时零线电流极小。若零线电流显著增大，通常与以下因素相关：
1. 三相负载严重不平衡
三相系统中，单相负载通常分布在A、B、C三相中。若某一相或两相的单相负载远多于其他相，会导致该相电流显著增大，而零线需为这部分“多余”电流提供回路，最终表现为零线电流增大。
典型表现：三相电流差值超过额定值的20%，零线电流接近或超过相线电流。
2. 三次谐波电流叠加
现代电子设备会产生大量三次谐波。由于三相系统中三次谐波相位相同，无法在三相中相互抵消，会全部叠加到零线上，导致零线电流远大于相线电流。
典型表现：相线电流正常，但零线电流异常大；电能质量分析仪检测显示三次谐波含量超过30%。
3. 零线阻抗过大或接触不良
- 零线截面积不足：若零线线径过细，电流通过时阻抗增大，导致零线发热，进一步加剧阻抗上升，形成恶性循环。

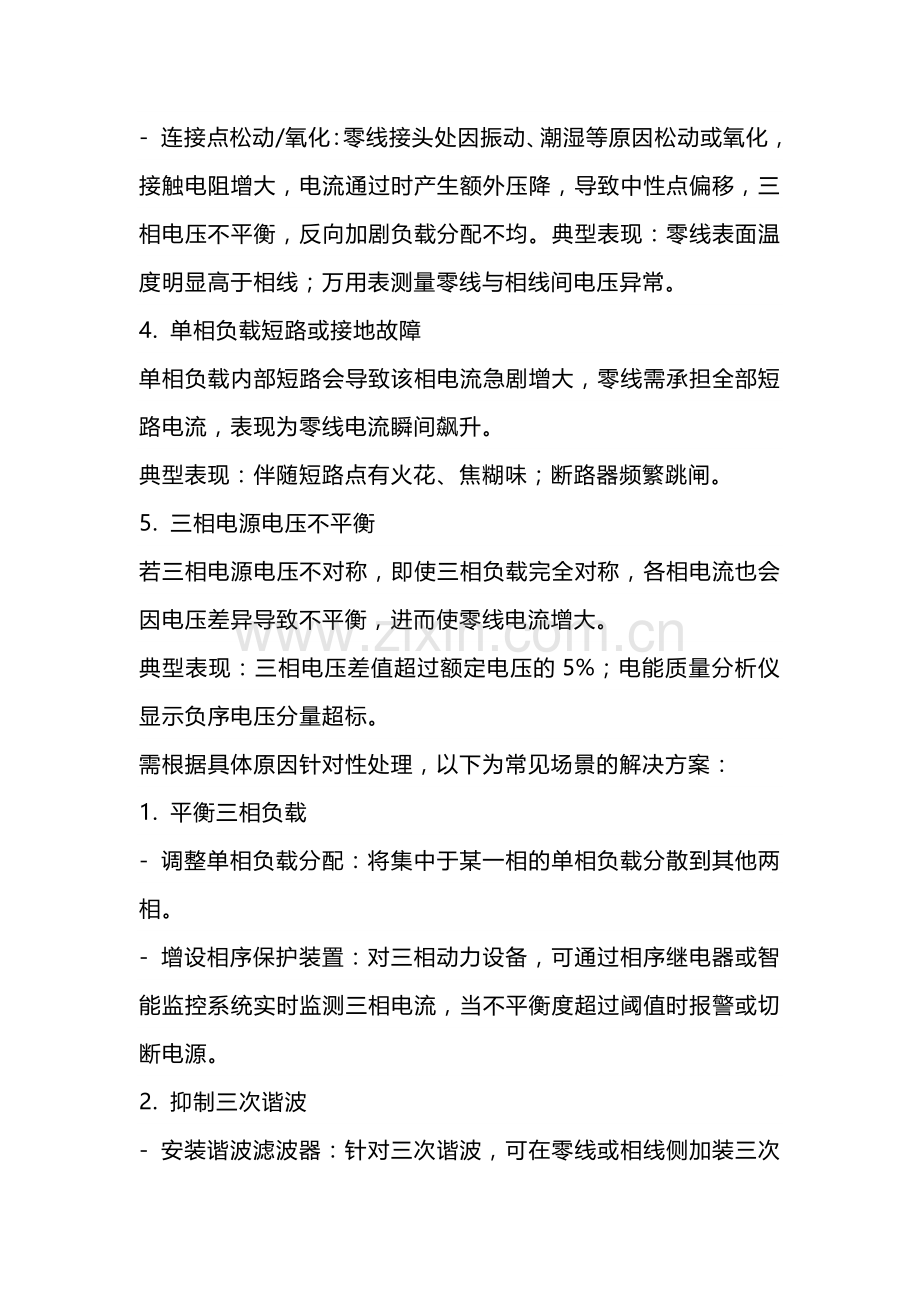

- 连接点松动/氧化：零线接头处因振动、潮湿等原因松动或氧化，接触电阻增大，电流通过时产生额外压降，导致中性点偏移，三相电压不平衡，反向加剧负载分配不均。典型表现：零线表面温度明显高于相线；万用表测量零线与相线间电压异常。
4. 单相负载短路或接地故障
单相负载内部短路会导致该相电流急剧增大，零线需承担全部短路电流，表现为零线电流瞬间飙升。
典型表现：伴随短路点有火花、焦糊味；断路器频繁跳闸。
5. 三相电源电压不平衡
若三相电源电压不对称，即使三相负载完全对称，各相电流也会因电压差异导致不平衡，进而使零线电流增大。
典型表现：三相电压差值超过额定电压的5%；电能质量分析仪显示负序电压分量超标。
需根据具体原因针对性处理，以下为常见场景的解决方案：
1. 平衡三相负载
- 调整单相负载分配：将集中于某一相的单相负载分散到其他两相。
- 增设相序保护装置：对三相动力设备，可通过相序继电器或智能监控系统实时监测三相电流，当不平衡度超过阈值时报警或切断电源。
2. 抑制三次谐波
- 安装谐波滤波器：针对三次谐波，可在零线或相线侧加装三次谐波滤波器，通过谐振原理滤除三次谐波电流。
- 更换低谐波设备：逐步替换高谐波设备为采用IGBT或软开关技术的设备，减少谐波输出。
3. 优化零线规格与连接
- 增大零线截面积：若零线过细，需按规范更换为零线与相线同截面积的导线。
- 紧固零线连接点：检查所有零线接头，清理氧化层，涂抹导电膏，确保接触电阻≤50μΩ。
4. 排查短路或接地故障
- 分段检测短路点：断开部分单相负载，逐步缩小范围，用万用表或兆欧表检测线路绝缘电阻，定位短路或接地故障点并修复。
- 加强线路绝缘防护：对易受潮湿、机械损伤的线路，更换为耐候性更好的绝缘导线。
5. 纠正三相电压不平衡
- 调整变压器分接头：若因变压器输出电压不平衡导致，可通过调节变压器有载调压分接头提升低压侧电压平衡度。
- 补偿无功功率：对因感性负载导致的三相电压不平衡，可加装无功补偿装置，改善功率因数并平衡三相电压。
检测与验证
1. 测量三相电流与零线电流：使用钳形电流表分别测量A、B、C相电流和零线电流，计算三相电流差值及零线电流占比。
2. 分析谐波含量：用电能质量分析仪检测各相电流的谐波分量，判断是否由谐波引起。
3. 检查零线阻抗：用万用表测量零线各段导线的直流电阻，用兆欧表检测接头绝缘电阻。
零线电流过大的核心原因是三相负载不平衡或谐波叠加，需结合测量数据针对性解决。日常维护中，应定期监测三相负载分配、零线温度及谐波水平，避免因零线过载引发安全事故。
