链式与同心式绕线的区别.docx

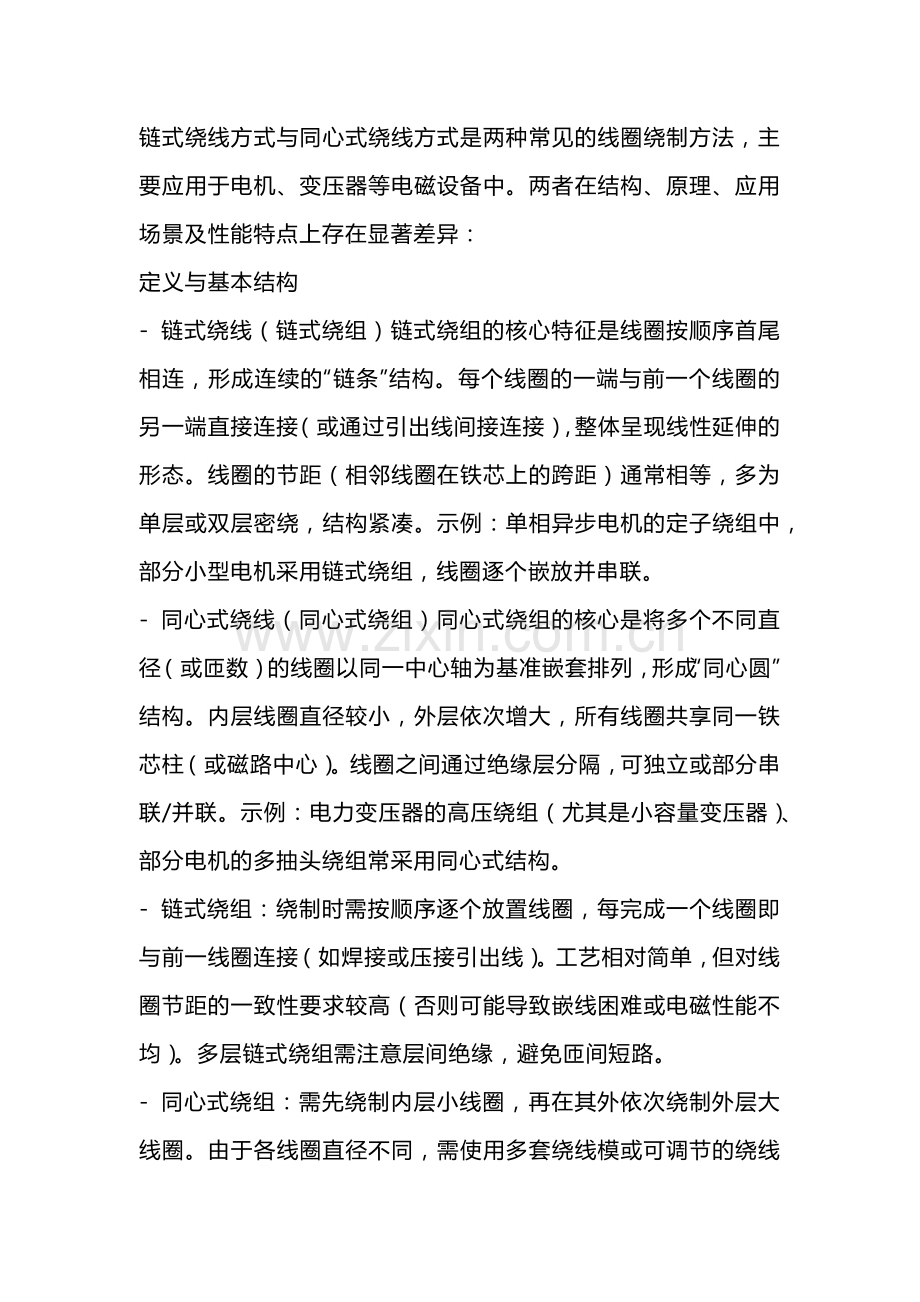

链式绕线方式与同心式绕线方式是两种常见的线圈绕制方法，主要应用于电机、变压器等电磁设备中。两者在结构、原理、应用场景及性能特点上存在显著差异：
定义与基本结构
- 链式绕线（链式绕组）链式绕组的核心特征是线圈按顺序首尾相连，形成连续的“链条”结构。每个线圈的一端与前一个线圈的另一端直接连接（或通过引出线间接连接），整体呈现线性延伸的形态。线圈的节距（相邻线圈在铁芯上的跨距）通常相等，多为单层或双层密绕，结构紧凑。示例：单相异步电机的定子绕组中，部分小型电机采用链式绕组，线圈逐个嵌放并串联。
- 同心式绕线（同心式绕组）同心式绕组的核心是将多个不同直径（或匝数）的线圈以同一中心轴为基准嵌套排列，形成“同心圆”结构。内层线圈直径较小，外层依次增大，所有线圈共享同一铁芯柱（或磁路中心）。线圈之间通过绝缘层分隔，可独立或部分串联/并联。示例：电力变压器的高压绕组（尤其是小容量变压器）、部分电机的多抽头绕组常采用同心式结构。
- 链式绕组：绕制时需按顺序逐个放置线圈，每完成一个线圈即与前一线圈连接（如焊接或压接引出线）。工艺相对简单，但对线圈节距的一致性要求较高（否则可能导致嵌线困难或电磁性能不均）。多层链式绕组需注意层间绝缘，避免匝间短路。
- 同心式绕组：需先绕制内层小线圈，再在其外依次绕制外层大线圈。由于各线圈直径不同，需使用多套绕线模或可调节的绕线模，工艺复杂度较高。但线圈独立，便于单独调整匝数或引出抽头。

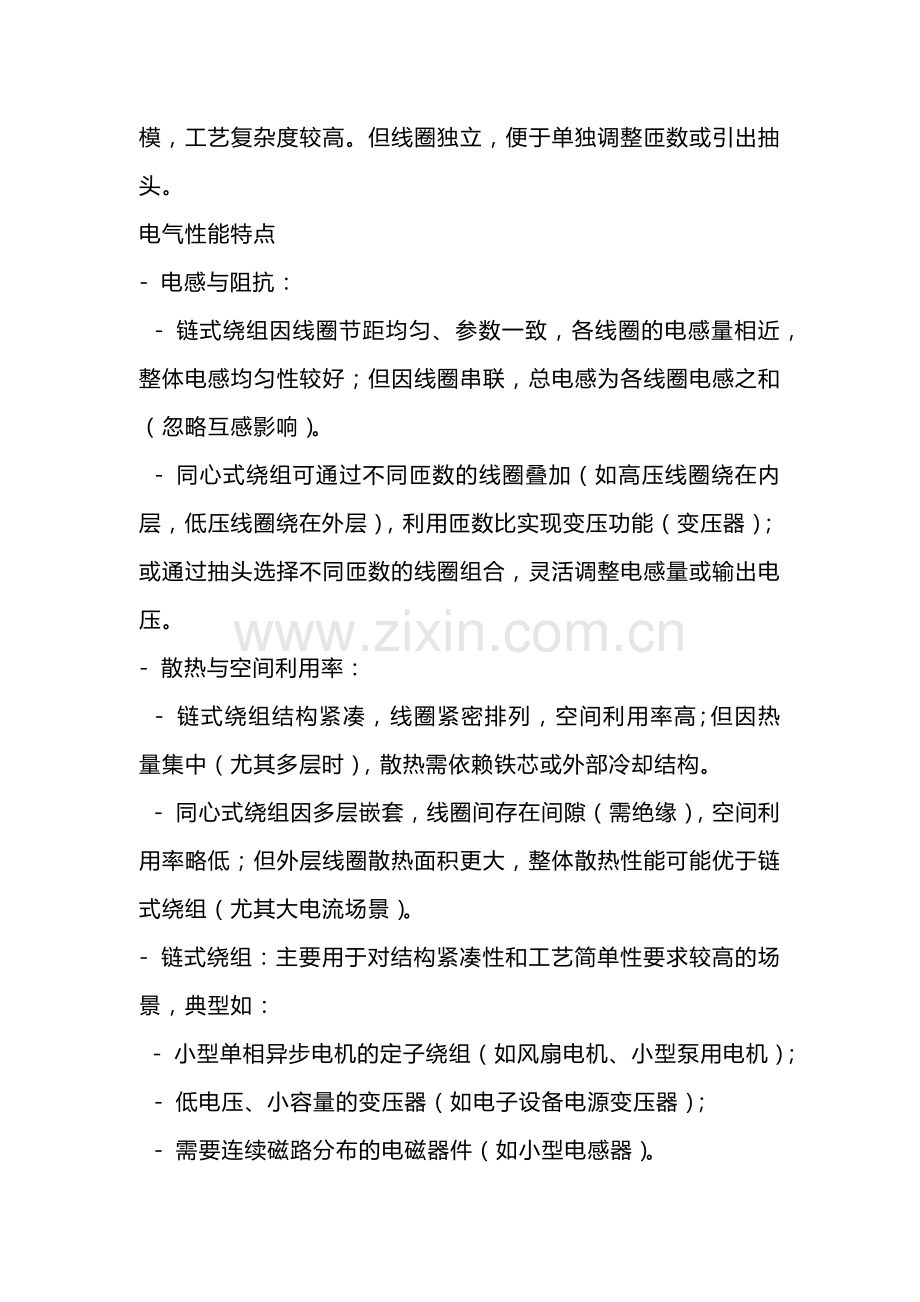

电气性能特点
- 电感与阻抗：
  - 链式绕组因线圈节距均匀、参数一致，各线圈的电感量相近，整体电感均匀性较好；但因线圈串联，总电感为各线圈电感之和（忽略互感影响）。
  - 同心式绕组可通过不同匝数的线圈叠加（如高压线圈绕在内层，低压线圈绕在外层），利用匝数比实现变压功能（变压器）；或通过抽头选择不同匝数的线圈组合，灵活调整电感量或输出电压。
- 散热与空间利用率：
  - 链式绕组结构紧凑，线圈紧密排列，空间利用率高；但因热量集中（尤其多层时），散热需依赖铁芯或外部冷却结构。
  - 同心式绕组因多层嵌套，线圈间存在间隙（需绝缘），空间利用率略低；但外层线圈散热面积更大，整体散热性能可能优于链式绕组（尤其大电流场景）。
- 链式绕组：主要用于对结构紧凑性和工艺简单性要求较高的场景，典型如：
  - 小型单相异步电机的定子绕组（如风扇电机、小型泵用电机）；
  - 低电压、小容量的变压器（如电子设备电源变压器）；
  - 需要连续磁路分布的电磁器件（如小型电感器）。
- 同心式绕组：更适合需要多抽头、变压或灵活调整参数的场景，典型如：
  - 电力变压器的高压绕组（通过多层同心结构实现高匝数，同时预留抽头实现不同电压输出）；
  - 电机的多速绕组（通过切换不同直径的线圈组改变极对数）；
  - 需要宽范围电感调节的电感器（如可调电抗器）。
对比维度 链式绕线 同心式绕线
结构特征 线圈首尾相连，呈链状 多层线圈同心嵌套，直径递增
核心参数 节距均匀，匝数连续 匝数/直径分层，可独立设计
工艺复杂度 较低（顺序绕制+串联连接） 较高（多层嵌套+绝缘分隔）
典型应用 小型电机、低容量变压器 电力变压器、多速电机、可调电感
性能优势 结构紧凑、工艺简单 灵活调压、多抽头、散热较好
局限性 散热集中、参数调整灵活性低 工艺复杂、空间利用率略低
链式绕组与同心式绕组各有优劣，选择时需根据具体需求（如空间限制、电压调节需求、工艺成本等）权衡。链式绕组更适合小型化、标准化场景，而同心式绕组则在需要多参数调节或多电压输出的场合更具优势。
