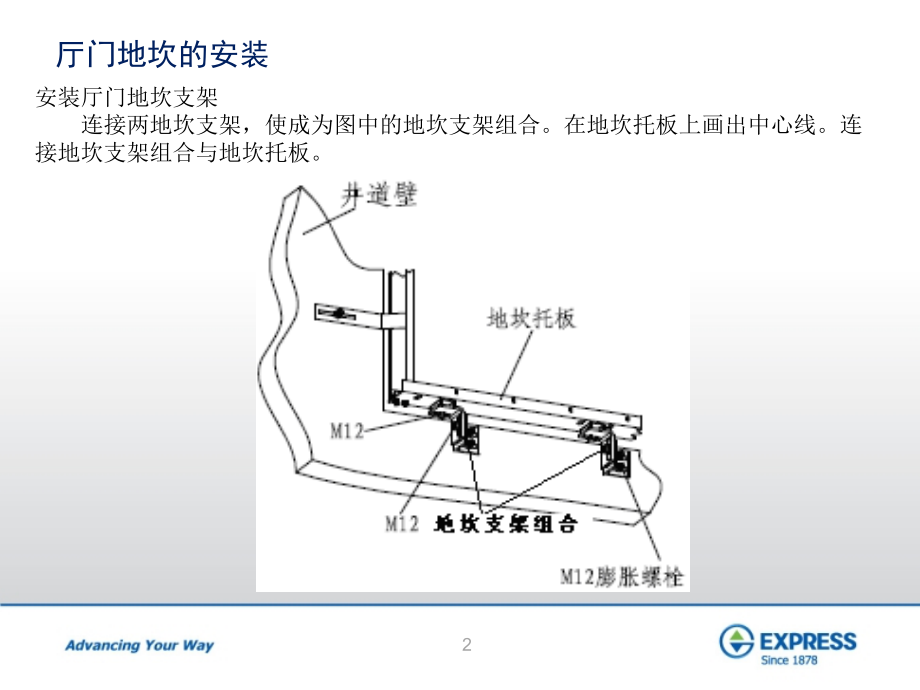

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,#,易升门机及厅门安装和故障处理,许彬冰,2014-3-19,安装厅门地坎,支架,连接,两地坎支架，使成为图中的地坎支架组合。在地坎托板上画出中心线。连接地坎支架组合与地坎托板,。,厅门,地坎,的安装,厅门,地坎,的安装,安装地坎到支架,上,在,厅门地坎上划出中心线，并根据开门宽度以及地坎上的中心线为基准，划出门宽线。将弹簧螺母卡,到下图安装,护脚板螺孔的地方，并拧上螺丝。连接地坎与地坎托板；固定地坎时，地坎上画的门宽线应与样板架基准线,一致,安装,门机和轿门,厅门地坎安装要求,:,1.,厅,门地坎应高于装饰地面,25mm,，若地坪未装修，需用户提供标高线,，再,确定地坎的高度。,2.,地,坎内侧边与,基准线应有,3033,mm,的间隙,门套的安装,分别将左、右立柱,与横梁和,联接,板连接,。将,预先连接好门套,固定,到地坎托板,上，再进行校准。,安装上坎,安装上坎,将,厅门上坎固定到,门套,的联接板,上，并对,上坎,进行校准，再连接,上坎与上坎,支架，并对,上坎支架进行,固定,。,安装上坎,调整厅门上,坎,确保,厅门装置的垂直，且中分式门铅垂线,A,与地坎中心,对准，,用水平仪测量门上坎安装水平，误差,2/1000,，且与地坎平行度,误差,1mm,安装上坎,安装上坎支架,加固门套,安装上坎,立柱固定支架,此处焊接,立柱拉条,安装厅门板,1,安装厅,门门板,时，,碟型,垫圈应在门封,头的,上方即滑板上,安装,，平垫圈应在,门封,头的下方安装。,2.,厅门导轨,上应,清洁，门滑轮,应垂直,于导轨，防,跳轮,与导轨,间隙,0.5mm,。,安装门滑块,将门滑块和,门滑轮,组件装,在厅,门门扇，把,偏心轮调,到最大值（和,滑道距离,最大）然后,将门滑块,放入地坎槽内。,调整厅门,在门扇和地坎之间垫上,6mm,厚的支撑物，门滑轮架和门扇之间用,连接,螺栓进行调整，使之达到要求后锁紧，将偏心轮调回到与滑道,间距,0.5mm,，撤掉门扇与地坎所垫物，拉到门扇达到运行轻快,自如,.,要求,:,1.,厅,门门扇、门立柱、门套的垂直度误差,1/1000,两层门扇关闭时，,应拉平整。,2.,门扇与门扇、门扇与门套、门扇与门楣、门扇下端与地坎间隙应,调整到,16mm,之间。,3.,在水平滑动门开启方向，以,150N,的力，在门扇底部水平拉动门,扇，检查间隙,30mm,。,调整厅门,调整厅门,调整厅门强迫关门弹簧,弹簧钩固定孔在倒数第二孔,弹簧,弹簧钩,安装,门机和轿门,安装轿门地坎,安装步骤：,1.,从包装箱中取出轿门装置,的所有零件。,2.,取轿门地坎中心线并以中,心线为基准，画出开门宽,度线。,3.,连接轿门地坎支架与,轿底,。,4.,将轿厢地坎与地坎托板、,地坎支架连接。,5.,调节和固定螺栓，使地坎,与轿门入口处的中心线对,齐；保持轿门地坎水平及,与轿底边缘平行。,安装,门机和轿门,安装轿门上坎连接板,安装,门机和轿门,安装上坎,门机固定件：此件可以实现,门机前后、上下调整。,安装,门机和轿门,调整门上坎,确保轿门上坎的垂直，且中分式门铅垂线,A,与地坎中心（轿厢中心）对准,。,厅门与轿门的对准,固定于导轨上的缓冲垫的中心为厅门与轿门位置的垂直基准线。,安装,门机和轿门,安装轿,门板,安装,轿门,门板,时，碟型垫圈应在门封头的上方即滑板上安装，平垫圈应在门封头的下方安装。,安装,门机和轿门,安装轿门滑块,安装,门机和轿门,调整轿门板,1.,用,线锤检查并调整门板的垂直度，使门板的上下误差在,1 mm,以内,2.,轿,门门扇下端与地坎面的间隙为,36mm,，轿门扇与轿厢前壁间隙为,46mm,（两边间隙相差不大于,1mm,）；,安装,门机和轿门,3.,门扇,之间的间隙不大于,2mm,即,a,、,a,2mm,且上下均匀，要求,a,a,0.5mm,4.,中,分门合拢时两门面的共面度不大于,1mm,5.,调整,完毕后，上紧所有螺钉，用手推动轿门，确保滑动灵活自如,6.,当,轿门全开时，轿厢前壁与轿门应齐平,安装,门机和轿门,调整滑块板下,滚轮,轿,门导轨,上应,清洁，门滑轮应垂直于导轨，防跳轮与导轨间隙,0.5mm,。,安装,门机和轿门,安装后总图,TD3200,常见,故障的处理方法,故障,1,：变频器送电后，出现,P.OFF,代码。,原因：电压低，可能,180V,都不到。,对策：调整输入电压，保证,220V,正负,10%,。,故障,2,：工作中出现,E006,代码。,原因,:,电压高，可能超过,242V,对策,:,调整输入电压，保证,220V,正负,10%,。,故障,3,：调试过程中，出现,E028,代码。,原因：输入指令错误。工人调试时，比如想进行门宽学习时，没有先将,F002,设为,2,，就已经把,F048,设为,1,了。或者想做电机自转时，没有先将,F002,设为,0,，就已经把,F075,设为,1,了。,对策：严格按照调试步骤进行：门宽学习，先改,F002,设为,2,，再将,F048,设为,1.,电机学习，先将,F002,设为,0,，再将,F075,设为,1,。,TD3200,常见,故障的处理方法,故障,4,：门机运行过程中，出现,E030,代码。,原因,：,1,、关门过程中有异物卡阻，使得门机没有完全关好,。,2,、门机开关门机械到位后，电气上扔处于力矩切换状态，没有进入静态的保持力矩状态，切换时间一旦超过,5,分钟（默认,F006=300,秒），变频器便会自动保护。,对策,：清理地坎槽垃圾，检查机械阻力是否过大。调整参数,F007,和,F008,的设定值，将其设定成比,F006,略小的任意值，比如,F006=300,，就可以把,F007,和,F008,设为,240,或者,250,故障,5,：门宽学习过程结束后，出现,E029,代码。,原因：编码器故障，或者编码器,A,相、,B,相顺序接反了。,对策：更换编码器，或者调整,A,相,B,相的顺序后，重新自学习。,TD3200,常见,故障的处理方法,故障,6,：正常关门过程中，门机关门关了一半，或者关了,1/3,就自动重开门了。,原因：关门过程中，门机阻力过大，已经超过变频器关门运行的力矩值。,对策：调整门机、挂件的阻力，比如偏心轮是否过紧，门脚滑块是否过紧。同时可以设当增大,F040,与,F042,这两个参数。,故障,7,：无法修改参数。,原因：,1,、门机处于运行状态（即,RUN,运行灯亮着,）,2,、没有输入正确的密码。,对策：修改参数前，先保证电梯打检修，切断主板与门机直接的连接。保证门机,RUN,灯熄灭。只要将门机稍微打开一点，门机便会失去保持力矩，处于待机、不工作状态。同时,F000,输入密码,1234,，即可修改任意参数。如果遇到,RUN,灯已经熄灭，输入,1234,密码还是不能修改，那就可能元密码已经被其他人修改过，已经不是,1234,，这时可以输入,8888,，来强行进入。,TD3200,易升门机参数快速设定功能,参数快速设定功能：在参数中设置对,应门机,配置的参数即可将参数库中该型号门机的相关参数如：开门宽度、开关门,曲线,等常用参数调入变频器中，其,适用对象为,F122,数值为,32.32,以上的门机,。,具体如下：门系列参数后数值为开门宽度，单位,mm,门系列,F123,参数初始化设置值,中分系列,0.2KW,变频器,800,3,中分系列,0.2KW,变频器,900,4,（,F050,修改成,70.0,）,中分系列,0.2KW,变频器,1000,5,中分系列,0.2KW,变频器,1100,6,中分系列,0.2KW,变频器,1200,7,中分系列,0.2KW,变频器,1300,8,中分系列,0.2KW,变频器,1400,9,中分系列,0.2KW,变频器,1500,10,中分系列,0.4KW,变频器,1600,11,TD3200,易升门机参数快速设定功能,门系列,F123,参数初始化设置值,中分系列,0.4KW,变频器,1700,12,中分系列,0.4KW,变频器,1800,13,中分系列,0.4KW,变频器,1900,14,中分系列,0.4KW,变频器,2000,15,中分系列,0.4KW,变频器,2100,16,中分系列,0.4KW,变频器,2200,17,中分系列,0.4KW,变频器,2300,18,中分系列,0.4KW,变频器,2400,19,中分系列,0.4KW,变频器,2500,20,中分系列,0.4KW,变频器,2600,21,中分系列,0.4KW,变频器,2700,22,中分系列,0.4KW,变频器,2800,23,中分系列,0.4KW,变频器,2900,24,TD3200,易升门机参数快速设定功能,门系列,F123,参数初始化设置值,中分系列,0.4KW,变频器,3000,25,旁开系列,0.2KW,变频器,600,26,旁开系列,0.2KW,变频器,700,27,旁开系列,0.2KW,变频器,800,28,旁开系列,0.2KW,变频器,900,29,旁开系列,0.2KW,变频器,1000,30,旁开系列,0.2KW,变频器,1100,31,旁开系列,0.2KW,变频器,1200,32,旁开系列,0.2KW,变频器,1300,33,旁开系列,0.2KW,变频器,1400,34,旁开系列,0.2KW,变频器,1500,35,旁开系列,0.4KW,变频器,1600,36,TD3200,易升门机参数快速设定功能,门系列,F123,参数初始化设置值,旁开系列,0.4KW,变频器,1700,37,旁开系列,0.4KW,变频器,1800,38,旁开系列,0.4KW,变频器,1900,39,旁开系列,0.4KW,变频器,2000,40,EV3200,常见,故障的处理方法,故障,1,：变频器运行中报“,E006”,故障代码，变频器保护不能工作,。,原因：变频器如果停止工作，且显示器上显示“,E006”,闪烁，该故障代码所表达的意思是过电压。变频器在正常运行时，如果供给变频器的,220V,电压突然升高，峰值超过,242V,时，变频器就会报,E006,，且停止工作,。,对策：变频器报,E006,时多数发生在安装调试阶段，用的临时电源；或者在深夜。需检查电网电压，检查配电线路，稳定电压后方可继续使用变频器。如果现场电压经常性不稳定，建议装配稳压器。,故障,2,：在调试新变频器时，变频器报,E025,故障,原因,1:,出现,E025,故障时，多数发生在对新变频器进行参数设定时。主要是由于,F4.00,与,F6.00,两个参数之间的关联性所致。当我们从,F0.01,开始依次往后设定参数时，如果将,F6.00,设成,1,，,F4.00,也会自动变成,1,，而这两个参数不可以同时为,1,，所以会报,E025,原因,2,：做电机调谐时报,E025,对策,1:,出现,E025,后，只需翻到参数,F4.00,，将其改为,0,，然后再按,PRG,键，显示出,E025,代码后，按红色的,RESET,键就可以将故障代码清除。清除故障代码后就可以继续对,F6.00,以后的参数进行设定。注：此故障代码只会在调试新变频器时遇到，正常使用中的变频器不会出现此故障。,对策,2,：确保编码器的接线顺序为：红黑绿棕黄，然后任意交换电机,UVW,三相线中的任意两根线的位置，然后再做电机调谐。注意：启动调谐时，只要保证电机是顺时针转动的即可,。,EV3200,常见,故障的处理方法,EV3200,常见,故障的处理方法,故障,3,：门宽学习或电机学习时，变频器报,E028,故障,代码,原因：,E028,故障非变频器本身故障，它的出现主要是调试员误操作所致,。,例,1,：调试员需进行门宽学习时，在没有将,F0.02,设为,1,之前，就将,F4.05,设定为,1,，此时就会报,E028,故障,。,例,2,：调试员需进行电机学习（编码器磁偏角定位）时，在没有将,F0.02,设为,0,之前，就将,F6.07,设定为,1,，此时也会报,E028,。因为，门宽学习时，要求变频器在“门机面板控制模式”下进行；电机学习时，要求变频器在“通用变频器面板控制模式下进行,。,对策：遇到变频器报,E028,时，首先确定当前是做哪个“学习”。比如当前要做门宽学习：将,F4.05,设定为,1,后，此时变频器报,E028,，只要重新将,F4.05,设为,0,，然后按,PRG,键，显示出,E028,代码后，再按,RESET,键将故障清除；然后先将,F0.02,设为,1,，再将,F4.05,设为,1,，按,OD,键启动门宽学习。,EV3200,常见,故障的处理方法,故障,4,：变频器运行时报,E026,故障,代码,原因,1,：前期调试变频器时，两次调谐编码器的磁偏角度数的差值大于,5,原因,2,：门机断电后再上电，变频器执行开门慢速定位时撞门且反弹，反弹速度超过,F3.00,设定值后，变频器会显示,E026,超速故障,。,对策,1,：检查编码器的接线顺序是否正确（正确的顺序是：红黑绿棕黄）、有无松动；检查电机的接线顺序是否正确（只要保证启动电机学习时，电机主轴是顺时针转动的即可）、有无松动。各项检查完毕后，重新连做,2,次电机学习，每做一次都需记录,F4.03,的值，比较,2,次结果的差值，正确时应小于,5,对策,2,：将,F1.10,设为,80%,、,F3.00,设为,5Hz,EV3200,常见,故障的处理方法,故障,5,：变频器运行时报,E030,或,E031,故障,代码,原因：变频器初始开关门时间限定是,300,秒，在此时间内如果有外力阻止门机正常开或关，使其不能到位，,5,分钟后变频器就会报相应的故障代码，,E030,开门超时，,E031,关门超时,。,对策：遇到此类故障，首先需检查门机机械上有无卡阻，如：下挂轮是否调节过紧、偏心导靴是否调节过紧、其次可以适当增大开关门的切换力矩和保持力矩。另外，如果运行时门刀打不开也会出现此类故障，此时请检查门刀锁钩撞球调节是否过高，过高时可将其降低。附图：,固定螺丝拧松后，将此零件位置降低。,EV3200,常见,故障的处理方法,故障,6,：开关门时，到位有减速，但中间过程无高速，运行缓慢,。,原因：变频器参数,F1.01,、,F1.06,、,F1.13,、,F2.01,、,F2.06,、,F2.14,的单位是可以通过参数,F3.18,来设置更改的。即,F3.18=0,时，以上参数单位为“百分比”；,F3.18=1,时，以上参数单位为“脉冲数”,。,以上,参数出厂时设定的值都是以百分比来计算的，例如：,F1.06,出厂时设定为,70(%),，意思开门开,70%,时开始减速。但是如果,F3.18,被设为,1,后，“,70”,的单位就变成“脉冲”，意思开门开,70,个脉冲就开始减速，一般中分,800,或中分,900,的门机门宽脉冲大约是,3500,，因此就会感觉开门时没有高速，速度很慢,。,对策：检查,F3.18,的设定值，必须保证设为,0,EV3200,常见,故障的处理方法,故障,7,：挡光幕后门机执行重开门，再次关门时会撞,门,原因：由于重开门时未能开到位，再次关门时关门的起点发生偏移。导致关门到位后撞门,。,对策：检查,F1.09,设定值是否过大，一般该参数只需设为,100,至,150,，另外可以将参数,F5.05,设为,02,，可以让门机重开门时能,100%,的开到位后再执行关门，有效避免挡光幕重开门后再次关门撞门,。,故障,8,：关门只关,1/3,或,1/2,时门机自动执行重开门，如此反复,。,原因：遇到该问题时，首先要确定光幕是否有故障，如果光幕无故障，那么就是由于门机运行时，遇到机械阻力后变频器自动执行重开门，该现象并非变频器故障。主要是由于下挂轮调节过紧、偏心导靴调节过紧或者,F3.08,设定值偏小,。,对策：检查下挂轮、偏心导靴的松紧度，如有过紧的需调松；检查,F3.08,，该参数一般设定在,50%,至,60%,，如果工矿中运行的门机机械阻力比较大，可以设当增大此参数的设定值。（此参数增大后不会影响关门到位后撞门,）,EV3200,常见,故障的处理方法,故障,9,：开关门到位后电动机无保持力矩，或者保持力持续时间很短,。,原因：,F3.04,和,F3.05,的设定值过小或者为,0,。该,2,个参数的字面意思为“外部开、关门命令保持时间”。例如：,F3.04,如果设成,5,，那么正常开门到位后，,5,秒钟过后变频器就会处于待机状态，电机处于停止工作状态，保持力也就会消失；如果,F3.04,设成,9999,，那么正常开门到位后，只要控制柜不给关门指令，电机将永远存在保持力。,9999,所代表的意思是无穷大,。,对策：检查,F3.04,和,F3.05,是否设成了,0,或者小于,10,的某个数字。该,2,个参数出厂值一般都设成,9999.,故障,10,：无法修改,参数,原因：变频器设有密码功能，对应参数为,F0.00,。出厂密码为,1234,。另外，某些参数在变频器运行时是无法更改的。例如：该参数前密码已经正确输入，但是门机依然处于开门到位或者关门到位的状态，且电机有保持力存在，那么此种状态就意味着变频器在工作。因此，即使正确输入了密码，部分参数也是无法修改的,。,对策：,1,、保证正确输入密码,1234,，当出厂密码被更改或者遗忘时，可输入万能密码,8888.,2,、保证门机处于非到位状态。如果遇到电梯打检修后，手拉门机，门机无法 处于半开状态，可以将变频器端子上的开关门指令的公共端,COM,端子上的线头暂时拆下，然后再去拉门机，克服电机的保持力后就可以让其停在任何位置。,EV3200,常见,故障的处理方法,YS-K01,常见,故障的处理方法,故障代码,故障名称,故障原因,对策,Lu,直流母线欠压,上电初始状态，掉电结束状态,正常上、掉电状态,输入电压过低,检查输入电源电压,配线不规范导致硬件欠压,检查接线，规范接线,E001,直流母线过压,输入电压过高,检查输入电源电压,减速时间过短,设置合适的减速时间,配线不规范导致硬件过压,检查系统配线，规范接线,E002,控制器输出瞬间过流（硬件过流）,控制器和电机接线不正确,纠正控制器和电机接线,电机参数不正确,正确获取设置正确的电机参数,E003,控制器输出过流（软件过流）,编码器信号错误,检查编码器接线，确保编码器信号正确,配线不规范导致硬件过流,检查系统配线，规范接线,加减速时间过短,设置合适的加减速时间,YS-K01,常见,故障的处理方法,故障代码,故障名称,故障原因,对策,E00,4,永磁同步电机编码器,Z,相信号丢失,永磁同步电机调谐没有检测到,Z,信号,检测编码器信号,E00,5,机型匹配错误,YS-P01,操作器版本太老（,V1.02,以下）,更换最新的操作器,YS-P02,或,YS-P03,报故障后操作器复位一次,E00,6,电机参数调谐失败,电机额定参数设置不合理,设置合理的电机参数,电机接线不正确,检查电机接线，正确接线,编码器,Z,相信号丢失,检查编码器,E00,7,控制器过载,门机负载过大,调整机械,门机有异物阻挡,检查机械，排除异物,E00,8,散热器过热,温度检测电路异常,联系厂家维修,外壳通风孔堵塞,检查外壳通风口,YS-K01,常见,故障的处理方法,故障代码,故障名称,故障原因,对策,E0,11,操作器,EEPROM,读写错误,操作器,EEPROM,存储电路发生故障,联系厂家维修,E0,13,操作器与控制器通讯故障,RJ45,连线错误,检查接线，重新插拔操作器,RJ45,连线断开或松动,检查接线，重新插拔操作器,E0,14,控制器,EEPROM,读写故障,控制器,EEPROM,存储电路发生故障,联系厂家维修,E0,17,模块故障,相间短路,检查接线，规范接线,对地短路,检查接线，规范接线,输出电流过大,检查接线和机械,E0,18,电流检测电路故障,电流检测电路的检测误差过大,联系厂家维修,YS-K01,常见,故障的处理方法,故障代码,故障名称,故障原因,对策,E0,23,编码器错误,编码器损坏,检查编码器,并更换,编码器接线错误,检查编码器接线,正确接线,编码器每转脉冲数设置错误,设置正确的每转脉冲数,E0,26,门宽自学习失败,编码器有故障,检查编码器，并更换,编码器接线不正确,检查编码器接线，正确接线,自学习速度和,P5.10,设置不合适,设置合理的自学习速度和,P5.10,YS-K01,常见,异常现象及对策,异常现象描述,对策,门宽自学习过程中，“开门,关门”如此反复,检查编码器信号是否正常接入,编码器方向是否正确，断电重新上电后，操作器默认显示为脉冲数界面，用手拉动门板，应为开门增大，关门减小，如果情况相反，则修改编码器方向设定,P2.01,（异步门机）关门过程中，反复出现重开门，没有关到位就重新开门,适当增大,P5.08,，关门遇阻力矩,P1.05,减速比设定错误。以电机轴套为标准，小轴套直径,25mm,则输入,5.6,，大轴套直径,30mm,则输入,4.67,，一般情况下开门宽度超过,1950mm,才为小轴套。具体见现场实际情况,（异步门机）关门快到位时，慢速过程中出现异常抖动,适当增大,P4.06,关门结束爬行速度至,3.5Hz,4.5Hz,即可,
