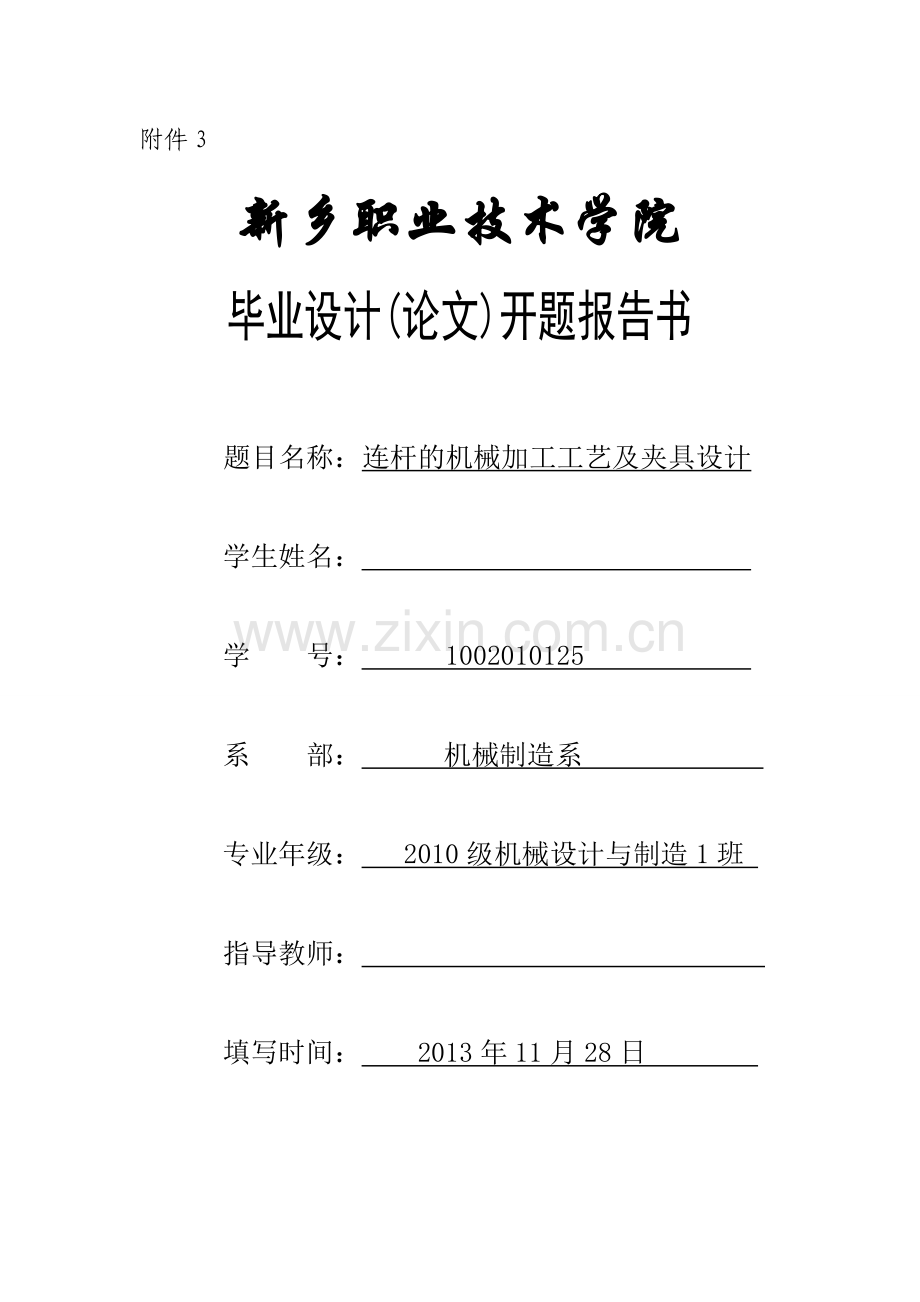

附件3
新乡职业技术学院
毕业设计(论文)开题报告书
题目名称：连杆的机械加工工艺及夹具设计
学生姓名：
学 号： 1002010125
系 部： 机械制造系
专业年级： 2010级机械设计与制造1班
指导教师：
填写时间： 2013年11月28日
新乡职业技术学院毕业设计（论文）开题报告
一、选题的根据：1）本选题的理论、实际意义
2）综述国内有关本选题的研究动态和自己的见解
（一）、毕业设计是一个总结性的教学环节，是全面系统地融会所学理论知识和专业

解，培养综合分析和处理问题的能力以及设计创新精神。本课题结合自身将来所要

设计、毛坯的选择、零件各表面加工方法及加工路线、零件加工路线的选择、设备、

设计要求在指导老师的指导下，独立系统的完成一项机械设计，解决与之有关的所

综合性强的显著特点。因此毕业设计对于培养我初步的科学研究能力，提高其综合运用所学知识分析问题、解决问题能力有着重要意义。
（二）、随着科学技术的发展，人类文明已经达到了空前的发展，机械化取代手工生产已经成为全球公认的趋势，社会的各行各业都离不开各种各样的机械设备，而所有的这些设备都是由机械制造工业提供的，在机械制造学科领域的知识体系中，以

形势，是要从零部件的自主知识产权逐步向整体设计自主知识产权过渡。这应该是

较齐全、具有较大规模的制造体系。基础工业部门80%以上的生产能力是由国内设备提供的；农业装备几乎全部由国内提供；部分重要产品的产量已跃居世界前列。但

进。投资大、自主知识产权的比重小、无核心技术是急需改变的局面。因此，提高连杆锻造成型精度及强度，节约设备投入，提高材料利用率，提高生产效率、增大自主创新是主要的发展方向。
二、研究内容
连杆机械加工路线是围绕主要加工表面来安排的.连杆加工路线按连杆的分合

艺及夹具设计，包括定位方案的设计、导向及对到装置的设计、夹具装置的设计、定位精度和定位误差的计算、绘制夹具装备图及夹具零件图。

在保证质量的前提下应不断地最大限度的提高生产率，节约耗费， 减少投资，

高夹 具的制造精度，减少配合间隙。
三、 研究方法、拟解决的关键技术、实验方案及可行性分析
（一）、 研究方法：
理论研究法， 比较分析法，文献研究法，制图比较法， ， ，社会调查法等。
（二） 、解决的技术 ：
1、定位方法与定位元件的选择。
2、
3、夹紧装置和夹紧力的确定。
4、
5、有关结合面的技术要求。
6、
（三）、方案及分析：
1、对连杆零件进行工艺分析，分析主要技术要求和关键技术问题。审查零件的结

的变形，就能最后达到零件的技术要求
2、拟定工艺路线：零件的机械加工工艺过程是工艺规程设计的核心。设计时对该工件通常应初拟几个不同加工工艺路线，经分析后，取其中的最佳方案实施。
四、 进度安排和采取的主要措施
（一）、进度安排：
1、撰写个人选题报告。 11月19—11月21日
2、着手收集资料，并报送提纲审定。 11月22—11月27日
3、考虑总体方案，提交中期报告。 12月10—12月12日
4、绘制总体装配图、零件图，提交初稿审查。 12月17—12月23日
5、课题全面总结，撰写毕业论文。 12月24—12月29日
6、完成论文，修改图纸，准备论文答辩。 2013年1月12—13日
（二）、主要措施：
1、 熟悉零件结构，分析零件作用及其工艺特点，选择加工基准。
2、制定工艺路线，确定机械加工余量，工序尺寸及切削用量等。
3、 绘制零件加工工序图，绘制夹具图
五、主要参考文献
①朱艳芳：《机械设计基础》，吉林大学出版社2010年版。
②刘力：《机械制图》，高等教育出版社2004年版。
③周彩荣：《互换性与测量技术》，机械工业出版社2011年版。
④闻邦椿：《机械设计手册》，机械工业出版社2010年版。
⑤陈丹：《工程力学》，中国劳动社会保障出版社2005年版。
⑥司乃骏：《机械制造工艺基础》，高等教育出版社2008年版。
⑦孙丽媛:《机械制造工艺及专用夹具设计》,冶金工业出版社2003年版。
⑧吴 拓：《机械制造工艺与机床夹具》，机械工业出版社2006年版。
⑨王先逵：《机械制造工艺学》，机械工业出版社2006年版。
⑩陈立德：《机械制造装备设计》，高等教育出版社2006年版。
六、指导老师意见

指导老师签名：

年 月 日
七、答辩小组意见

答辩小组长签名：

年 月 日

八、系毕业设计领导小组审核意见

系毕业设计领导小组负责人签名： （公章）

年 月 日
