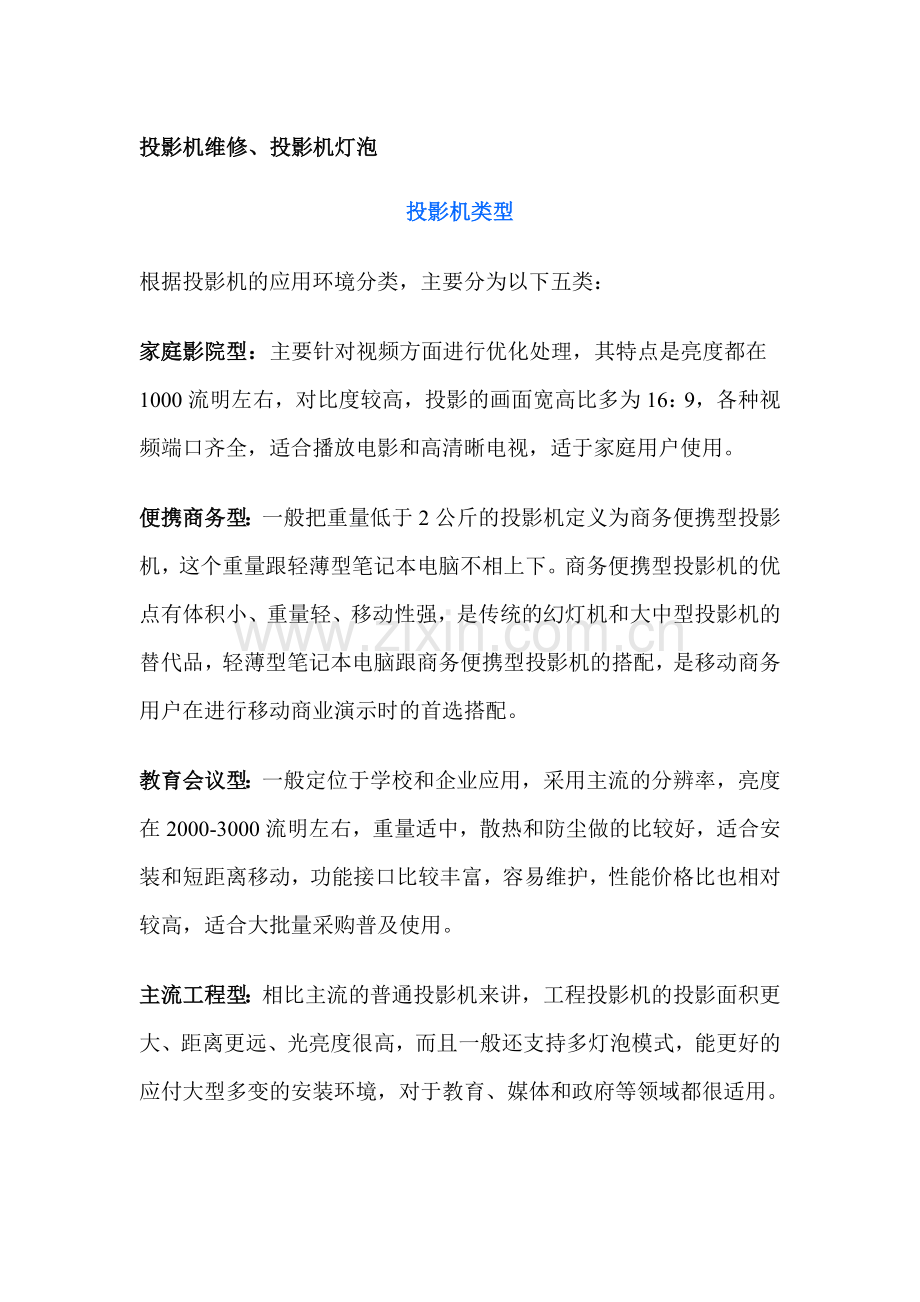

投影机维修、投影机灯泡
投影机类型
根据投影机的应用环境分类，主要分为以下五类：
家庭影院型：主要针对视频方面进行优化处理，其特点是亮度都在1000流明左右，对比度较高，投影的画面宽高比多为16：9，各种视频端口齐全，适合播放电影和高清晰电视，适于家庭用户使用。
便携商务型：一般把重量低于2公斤的投影机定义为商务便携型投影机，这个重量跟轻薄型笔记本电脑不相上下。商务便携型投影机的优点有体积小、重量轻、移动性强，是传统的幻灯机和大中型投影机的替代品，轻薄型笔记本电脑跟商务便携型投影机的搭配，是移动商务用户在进行移动商业演示时的首选搭配。
教育会议型：一般定位于学校和企业应用，采用主流的分辨率，亮度在2000-3000流明左右，重量适中，散热和防尘做的比较好，适合安装和短距离移动，功能接口比较丰富，容易维护，性能价格比也相对较高，适合大批量采购普及使用。
主流工程型：相比主流的普通投影机来讲，工程投影机的投影面积更大、距离更远、光亮度很高，而且一般还支持多灯泡模式，能更好的应付大型多变的安装环境，对于教育、媒体和政府等领域都很适用。
专业剧院型：这类投影机更注重稳定性，强调低故障率，其散热性能、网络功能、使用的便捷性等方面做得很强。当然，为了适应各种专业应用场合，工程投影机最主要的特点还是其高亮度，其亮度一般可达5000流明以上，高者可超10000流明。由于体积庞大，重量重，通常用在特殊用途，例如剧院、博物馆、大会堂、公共区域，还可应用于监控交通、公安指挥中心、消防和航空交通控制中心等环境。
投影技术
投影机自问世以来发展至今已形成三大系列： LCD（Liquid Crystal Display）液晶投影机、DLP（Digital Lighting Process）数字光处理器投影机和CRT（Cathode Ray Tube）阴极射线管投影机。
    LCD 投影机的技术是透射式投影技术，目前最为成熟。投影画面色彩还原真实鲜艳，色彩饱和度高，光利用效率很高，LCD 投影机比用相同瓦数光源灯的DLP投影机有更高的ANSI流明光输出，目前市场高流明的投影机主要以LCD投影机为主。它的缺点是黑色层次表现不是很好，对比度一般都在500：1左右徘徊，投影画面的像素结构可以明显看到。
    DLP投影机的技术是反射式投影技术，是现在高速发展的投影技术。它的采用，使投影图像灰度等级、图像信号噪声比大幅度提高，画面质量细腻稳定，尤其在播放动态视频有图像流畅，没有像素结构感，形象自然，数字图像还原真实精确。由于出于成本和机身体积的考虑，目前DLP投影机多半采用单片DMD芯片设计，所以在图像颜色的还原上比LCD投影机稍逊一筹，色彩不够鲜艳生动。
    CRT投影机采用技术与CRT显示器类似，是最早的投影技术。它的优点是寿命长，显示的图像色彩丰富,还原性好,具有丰富的几何失真调整能力。由于技术的制约，无法在提高分辨率的同时提高流明，直接影响CRT投影机的亮度值，到目前为止,其亮度值始终徘徊在300流明以下，加上体积较大和操作复杂，已经被淘汰。

技术类型及规格
LCD的技术规格：根据LCD投影机产品结构、性能和成本的要求，液晶板具有不同的尺寸规格。LCD液晶板的大小决定着投影机的大小，LCD液晶板规格越小，则投影机的光学系统就能做得越小，从而使投影机越小。但是在很小的LCD上做到高分辨率，并且保持高亮度，其技术之难是可想而知的。目前0.9英寸和0.7英寸的面板产量最大，比例达到70%以上，1.3英寸产品比例在15%左右，0.5英寸、0.79英寸、0.99英寸和1.0英寸面板也开始用于投影机产品。在液晶板数量上，由于单片结构在性能和色彩方面的缺陷，目前已经基本被淘汰。主流为3片式LCD投影机，由于在性能和色彩方面表现出色，在很长一段时间内，都代表了投影机产品发展的最成熟水平。在同等亮度和分辨率的情况下，投影机体积越小价格相应越高。
    DLP的技术规格：与LCD技术一样，DMD芯片尺寸是决定投影机体积和重量的重要因素，目前德州仪器也推出了0.55英寸、0.7英寸、0.9英寸和1.1英寸多种尺寸的芯片。DLP投影机最常见的结构有单片式和3片式两种，其中3片式结构主要应用于影院系统和高性能产品中，市场上常见的普通应用的产品全部是单片式结构，人们普遍谈论的DLP技术和LCD技术的比较，也主要是基于单片式DLP技术和3片式LCD技术之间的比较。单片式DLP投影机采用色轮来实现分色，3原色用同一个成像部件，与三原色各有一套成像系统的3片式LCD投影机相比，单片式DLP投影机在色彩饱和度方面一直要比3片LCD投影机差。第一代DLP投影机的色轮转速为60Hz，第二代DLP产品的色轮转速提高了一倍，为120Hz，新一代的DLP投影机的色轮转速仍为120Hz，不过色轮采用了6分色（以前采用3分色），相当于把转速又提高了一倍，达到了240Hz。因此目前的DLP投影机的色彩表现已经得到了很大提高，但是与LCD产品相比，大部分单片DLP投影机产品的色彩表现还有差距。
ANSI流明
投影机的亮度：“light out” 是投影机主要的技术指标, “light out”通常以光通量来表示，光通量是描述单位时间内光源辐射产生视觉响应强弱的能力，单位是流明。投影机表示光通量的国际标准单位是ANSI流明，ANSI流明是美国国家标准化协会制定的测量投影机光通量的方法，测定环境如下：
1) 投影机与幕之间距离：2.4米。
2) 幕为60英寸。
3) 用测光笔测量屏幕“田”字形九个交叉点上的各点照度，乘以面积，得到投影画面的9个点的亮度。
4) 求出9个点亮度的平均值，就是ANSI流明。

    亮度的比较：LCD投影机属于透射式投影方式，主要依靠提高光源效率、减少光学组件能量损耗、提高液晶面板开口率和加装微透镜等技术手段来提高亮度。DLP技术属于反射式投影方式，其主要通过改进色轮技术、改变微镜倾角和减少光路损耗等手段提高亮度指标。随着投影机产品的发展，各厂家不断推出具有更高亮度的投影机产品，投影机的亮度大多数已经达到2000ANSI流明以上。各种品牌的投影机由于测定环境的不同，虽然ANSI流明相同，但实际的亮度不同。
    投影机亮度在测试和用户使用中，与投影机距离屏幕的远近和屏幕视角，以及幕的增益指标有很大关系。不同亮度的产品的差异主要表现在图像的清晰度、色彩的明锐度、亮暗部灰度层次上，也就是说，亮度高的产品的图像更清晰、色彩的明锐度更高、亮部和暗部的灰度表现更完整。对于普通的文本应用，亮度差异对图像的影响并不明显。不同的厂商对于亮度调节设置差异也比较大，大多数产品在亮度可调节范围内都可以清晰完整地显示图像，而部分产品在亮度调节到90%以上后，屏幕一片空白，这样的高亮度对于用户的实际应用显然没有什么实际意义。
    投影机亮度和幕的选择：亮度是投影机产品输出到屏幕上的光线强度，也是投影图像的明亮程度。一般情况下，投影机的亮度越高，投射到屏幕上的相同尺寸的图像越明亮，图像也就越清晰。然而人眼能够感知的图像的明亮程度并不仅仅取决于投影机的亮度，与环境光强度、图像的尺寸都有很大关系。环境光越强，人眼感知的图像的亮度相对就越暗淡。因此用户一定要根据自己投影机使用的环境条件选择合适的亮度，并不一定是越亮越好。因为在其他指标相同的情况下，亮度越高，投影机的价格也会越高，同时人眼感知图像的亮度会有一定范围，超过这个范围，人眼会感觉到不舒服，尤其是长时间观看亮度过高的图像会使人眼产生疲劳，并造成一定伤害。
    需要提醒用户的是，用户除了要根据空间大小来选择亮度指标外，还要考虑使用环境的光线条件、屏幕类型等因素。同样的亮度，不同环境光线条件和不同的屏幕类型都会产生不同的显示效果。用户在选择投影机产品时，对于亮度指标要有一个余度。由于投影机的亮度很大程度上取决于投影机中的灯泡，灯泡的亮度输出会随着使用时间而衰减，必然会造成投影机亮度的下降。投影机产品在使用的2000小时后，亮度衰减很快，因此用户在选择投影机产品时，一定要对亮度指标有一个全面的考虑。
    一般来说，在40-50平方米的家居或会客厅，投影机亮度建议选择800-1200流明之间，幕布对应选择60寸到72寸；在60-100平方米的小型会议室或标准教室，投影机亮度建议选择1500-2000流明之间，幕布对应选择80寸到100寸；在120-200平方米的中型会议室和阶梯教室，投影机亮度建议选择2000-3000流明之间，幕布对应选择120寸到150寸；在300平方米的大型会议室或礼堂，投影机多半要选择3000流明以上的专业工程用机，幕布则都在200寸以上。
ISO流明
ISO21118投影机亮度标准简介：
    ISO(the International Organization for standardiztion)的中文名称是国际标准化组织，ISO是为实现国际标准化而成立的组织，ISO成员是通过技术活动的交流来发展国际标准的国际团体。ISO/IEC21118：2005(E)文件里规定了关于投影机的各种标准，包括投影机的亮度检测标准，技术用语的标准，噪音测量等……
    随着日本投影机品牌销量在全球的增加，特别是中国市场的高占有率，并面对各产家在“ANSI”标称方面的极不规范性，2006年1月，日本成立了投影机厂商协会，一致要求采用了“ISO”标准来进行新的标定，从而诞生了新的测量标准----“ISO”标准。
    而在ISO21118标准之前同时也是目前用得最多的投影机亮度标准是ANSI（American National Standards Institute是美国国家标准化协会的意思）。由于早期的投影机主要产自美国及欧洲，如3M、BARCO等，而日本只是他们的生产基地，所以早期的投影机都是以美国的“ANSI”标准来测量的，随着时间的推移，人们也逐渐习惯了这种标称法，目前国内也大都用ANSI标准。
标准分辨率
是指投影机投出的图像原始分辨率，也叫真实分辨率和物理分辨率。和物理分辨率对应的是压缩分辨率，决定图像清晰程度的是物理分辨率，决定投影机的适用范围的是压缩分辨率。物理分辨率即LCD液晶板的分辨率。在LCD液晶板上通过网格来划分液晶体，一个液晶体为一个像素点。那么，输出分辨率为1024 × 768 时，就是指在LCD液晶板的横向上划分了 1024 个像素点，竖向上划分了 768 个像素点。物理分辨率越高，则可接收分辨率的范围越大，则投影机的适应范围越广。通常用物理分辨率来评价液晶投影机的档次。目前市场上应用最多的为SVGA（分辨率800×600）和XGA（1024×768），XGA的产品价格比SVGA的价格高3000-5000左右。
    投影机的分辨率常见的还有两种表示方式，一种是以电视线（TV线）的方式表示，另外是以像素的方式表示。以电视线表示时，其分辨率的含义与电视相似，这种分辨率表示方式主要是为了匹配接入投影机的电视信号而提供的。以像素方式表示时通常表示为1024×768等形式，从某种意义上讲这种分辨率的限制是对输入投影机的VGA信号的行频及场频作一定要求。当VGA信号的行频或场频超过这个限制后，投影机就不能正常投影显示了。
    投影分辨率的选择，可按实际投影内容决定购买何种档次的投影机，若所演示的内容以一般教学及文字处理为主，则选择SVGA(800×600)，若演示精细图像(如图形设计)则要选购XGA(1024×768)。由于现在笔记本和台式机的主流分辨率都以达到XGA(1024×768)的标准，建议在预算容许的情况下尽量选购XGA(1024×768)分辨率的投影机。
最大分辨率
也称可显示的最高分辨率，它是指投影机可显示的输入信号的最高分辨率。投影机通过图像处理算法，可对输入信号进行缩放处理，实现信号满屏显示，如果超出该范围投影机就无法正常显示画面。早期的投影机都采取抽线算法, 即：线性压缩技术，但此算法有掉线问题。目前各家厂商的产品现都已推出新算法用于压缩信号，即：智能压缩，它可解决掉线问题。建议在其他性能指标相同的条件下，优先选择兼容较高分辨率的产品，这样可以适应更多的信号范围。
对比度
是画面黑与白的比值，也就是从黑到白的渐变层次。比值越大，从黑到白的渐变层次就越多，从而色彩表现越丰富。在投影机行业有2种对比度测试方法，一种是全开/全关对比度测试方式，即测试投影机输出的全白屏幕与全黑屏幕亮度比值。另一种是ANSI对比度，它采用ANSI标准测试方法测试对比度，ANSI对比度测试方法采用16点黑白相间色块，8个白色区域亮度平均值和8个黑色区域亮度平均值之间的比值即为ANSI对比度。这两种测量方法得到的对比度值差异非常大，这也是不同厂商的产品在标称对比度上差异大的一个重要原因。

ANSI对比度测试图
    对比度对视觉效果的影响非常关键，一般来说对比度越大，图像越清晰醒目，色彩也越鲜明艳丽；而对比度小，则会让整个画面都灰蒙蒙的。高对比度对于图像的清晰度、细节表现、灰度层次表现都有很大帮助。在一些黑白反差较大的文本显示、CAD显示和黑白照片显示等方面，高对比度产品在黑白反差、清晰度、完整性等方面都具有优势。相对而言，在色彩层次方面，高对比度对图像的影响并不明显。对比度对于动态视频显示效果影响要更大一些，由于动态图像中明暗转换比较快，对比度越高，人的眼睛越容易分辨出这样的转换过程。对比度高的产品在一些暗部场景中的细节表现、清晰度和高速运动物体表现上优势更加明显。
    在对比度调节方面，各产品的处理方式也存在着很大的差异，有些产品的对比度调节范围非常小，而且调节过程中更多地偏向于改变图像亮度（增大高亮区域的亮度）。而有些产品的对比度可调范围非常大，不同调节值对于图像的对比度效果差距也比较大，这样用户就可以根据不同的显示内容调节对比度，以达到最佳的显示效果。也有一些产品对比度调节与亮度调节的差异不大，对比度调节可以辅助进行亮度调节。对比度的实现同样与投影机的成像器件和光路设计密切相关，对于液晶投影机来说，首当其冲的因素就是液晶板的像素透光率与阻光率，这个差值越大，投影机的对比度也越大。
    目前大多数LCD投影机产品的标称对比度都在400：1（ANSI）左右，而大多数DLP投影机的标称对比度都在1500:1（全白/全黑）以上。对比度越高的投影机价格越高，如果仅仅用投影机演示文字和黑白图片则对比度在400：1左右的投影机就可以满足需要，如果用来演示色彩丰富的照片和播放视频动画则最好选择1000：1以上的高对度投影机。
投影镜头
F是镜头的透光度。F越小，镜头的透光性越好。f是镜头的放大比率。如，f=1.4时，就是说，在一固定的位置上，画面可放大1.4倍。镜头的光圈是用数值来表示的，一般从1.6-2.0，为使用方便，一个镜头设置多档光圈，光圈的数值越大，光圈就越小，光通量也越少，每一个镜头的最大光圈都用数值标在镜头的前方。
    焦距也是用数值来表示的，通常从50-210，分为短焦、标准和长焦，还有超短和超长焦的。数值越小焦距越短，数值越大焦距越长，投影机对镜头焦距的要求正投一般在50-140，背投一般在35左右，焦距决定了打满预定尺寸时投影机与影幕的距离，焦距越短，投影机与影幕的距离就越近，反之就越远。如果要在短距离投射大画面就需要选择短焦镜头的投影机，反之则需要选择长焦镜头。一般的投影机都为标准镜头。
光亮度均匀值
是指最亮与最暗部分的差异值，就是投影机投射至屏幕，其四个角落的亮度与中心点亮度的比值，一般将中间定义为100%。任何投影机投射出的画面都会出现中心区域与四角的亮度不同的现象，均匀度反映了边缘亮度与中心亮度的差异，用百分比来表示。当然，理想的均匀度是100％，均匀度越高，画面的亮度一致性越好。对于投影机而言，影像均匀度的关键因素是光学镜头的成像质量。一般现在的投影机的画面均匀度都在85%以上，有些出色的投影机可以达到95%以上。
画面尺寸
是指投出的画面的大小，有最小图像尺寸和最大图像尺寸，一般用对角线尺寸表示，单位是英寸。这个指标是由投影光学变焦性能决定的，要投放预定的尺寸，需将投影机放置在与屏幕相应的距离上。根据各种投影机的镜头和亮度不同，画面尺寸与投影距离的关系有所不同。一般来讲亮度越高的投影机可以投出较大的画面，投影机根据镜头焦距都有一个最小画面尺寸和最大画面尺寸，在这两个尺寸之间投影机投射的画面可以清晰聚焦，如果超出这个范围，画面可能会出现不清晰和投影效果很差的情况。
投影距离
是指投影机镜头与屏幕之间的距离，一般用米来作为单位。在实际的应用当中，在狭小的空间要获取大画面，需要选用配有广角镜头的投影机，这样就可以在很短的投影距离获得较大的投影画面尺寸；在影院和礼堂的环境投影距离很远的情况下，要想获得合适大小的画面，就需要选择配有远焦镜头的投影机，这样就可以在较远的投影距离也可以获得合适的画面尺寸，不至于画面太大而超出幕布大小。普通的投影机为标准镜头，适合大多数用户使用。
屏幕宽高比例
是指屏幕画面纵向和横向的比例，屏幕宽高比可以用两个整数的比来表示，也可以用一个小数来表示，如4： 3或1.33。电脑及数据信号和普通电视信号的宽高比为是4： 3或1.33，电影及DVD和高清晰度电视的宽高比是16： 9或1.78。当输入源图像的宽高比与显示设备支持的宽高比不一样时，就会有画面变形和缺失的情况出现。16： 9的图像在4：3屏幕上显示时有3种方式：第一种是变形（Anemographic）方式，在水平充满的情况下，垂直拉长，直到充满屏幕，这样图像看起来比原来瘦；第二种方式是字符框-A（Letterbox-A）方式，16： 9的图像保持其不失真，但在屏幕上下各留下一条黑条；第三种方式是-B（Letterbox-B）方式，是前两种方式的折中，水平方向两侧各超出屏幕一部分，垂直上下黑条也比第二种窄一些，图像的宽高比为14： 9。目前的家用投影机为了迎合家庭影院的需求，通常屏幕宽高比为16：9。

投影机灯泡
目前的采用的光源主要包括：UHP灯（超能灯）、UHE灯和金属卤素灯
    UHP灯泡是一种理想的冷光源，但由于价格较高，一般应用于高档投影机上。UHP灯产生冷光，外形小巧，在相同功耗下，能产生大光量，寿命较长，当衰竭时，即刻熄灭。优点是使用寿命长，一般可以正常使用4000小时以上，亮度衰减很小。
    荷兰飞利浦公司于1995年首先开发成功一种超高压汞灯，极距约1.3mm，功率100瓦。在灯工作时，汞蒸气压可达200个大气压。由于汞蒸气压愈高，灯的亮度也越高，而且汞原子谱线宽度变大，分子连续谱与带电粒子复合光谱也更强，特别是595nm以上的红光辐射随灯内工作压强的升高而增强，从而使灯的显色性提高。由于该灯放电时电极处于极高的温度，会造成钨材料蒸发并沉积在球壁上造成光衰，现通过在工艺上对灯内充入微量氧一卤素，有效清洁泡壳，使灯的寿命达12000小时。
    UHP光源的电弧亮度能超过小面积高效投影装置所需的1Gcd/m2，为了达到更好的集光效果，近年来UHP光源的电弧极距减少到1.0mm，其寿命达10000小时以上，功率为200瓦，配备于投影仪产品，重量仅4公斤，体积不到2升，便于携带，其屏幕照度超过1100流明，能够达到明亮的XGA显示水平。
    UHE灯泡也是一种冷光源，UHE灯泡是目前中档投影机中广泛采用的理想光源。优点是价格适中，在使用4000小时以前亮度几乎不衰减。
金属卤素灯泡发热高，对投影机散热系统要求高，不宜做长时间（4小时以上）投影使用。金属卤素灯产生暖光，要求较大功率才能产生与UHP灯同等的光度，使用寿命较短，与UHP灯不同的是，金属卤素灯坏时表现为渐渐熄灭。金属卤素灯泡的优点是价格便宜，缺点是半衰期短，一般使用1000小时左右亮度就会降低到原先的一半左右。
灯泡类型
常见的UHE通常是松下和飞利浦生产的；UHP就是PHILIPS（飞利浦）的投影机灯泡品牌；UMPRD/UMVRD/NSH都是USHIO（日本优志旺）的灯泡型号；SHP是PHOENIX（日本凤凰）的灯泡型号；SHL是GE（美国通用电气）的灯泡型号；VIP是OSRAM（德国欧司朗）的灯泡型号。在这些型号当中，有的是采金属卤化物化填充的，俗称“金属卤素灯泡”；而更多的是采用高压汞填充的，称之为“超高压汞灯泡”。

    金属卤素灯泡的优点是价格便宜，缺点是半衰期短，一般使用1000小时左右亮度就会降低到原先的一半左右。并且由于发热高，对投影机散热系统要求高，不宜做长时间（4小时以上）投影使用。

    UHE灯泡是目前主流的一种投影机灯泡类型，它的优点是价格适中，在使用2000小时以前亮度几乎不衰减。由于功耗低，习惯上又被称为冷光源灯泡，非常适用于投影机长时间工作。

    UHP和UMPRD灯泡也是目前一种主流的投影机灯泡类型，也是冷光源类型的灯泡，非常适用于投影机长时间工作。它的优点是使用寿命长，一般可以正常使用2000小时以上, 并且亮度衰减很小。但它的价格较高，所以一般用于高档投影机上。

灯泡瓦数
是指投影机灯泡的额定功率，一般用瓦（W）为单位。瓦数越大的灯泡就越亮，相应的投影机也越亮。
