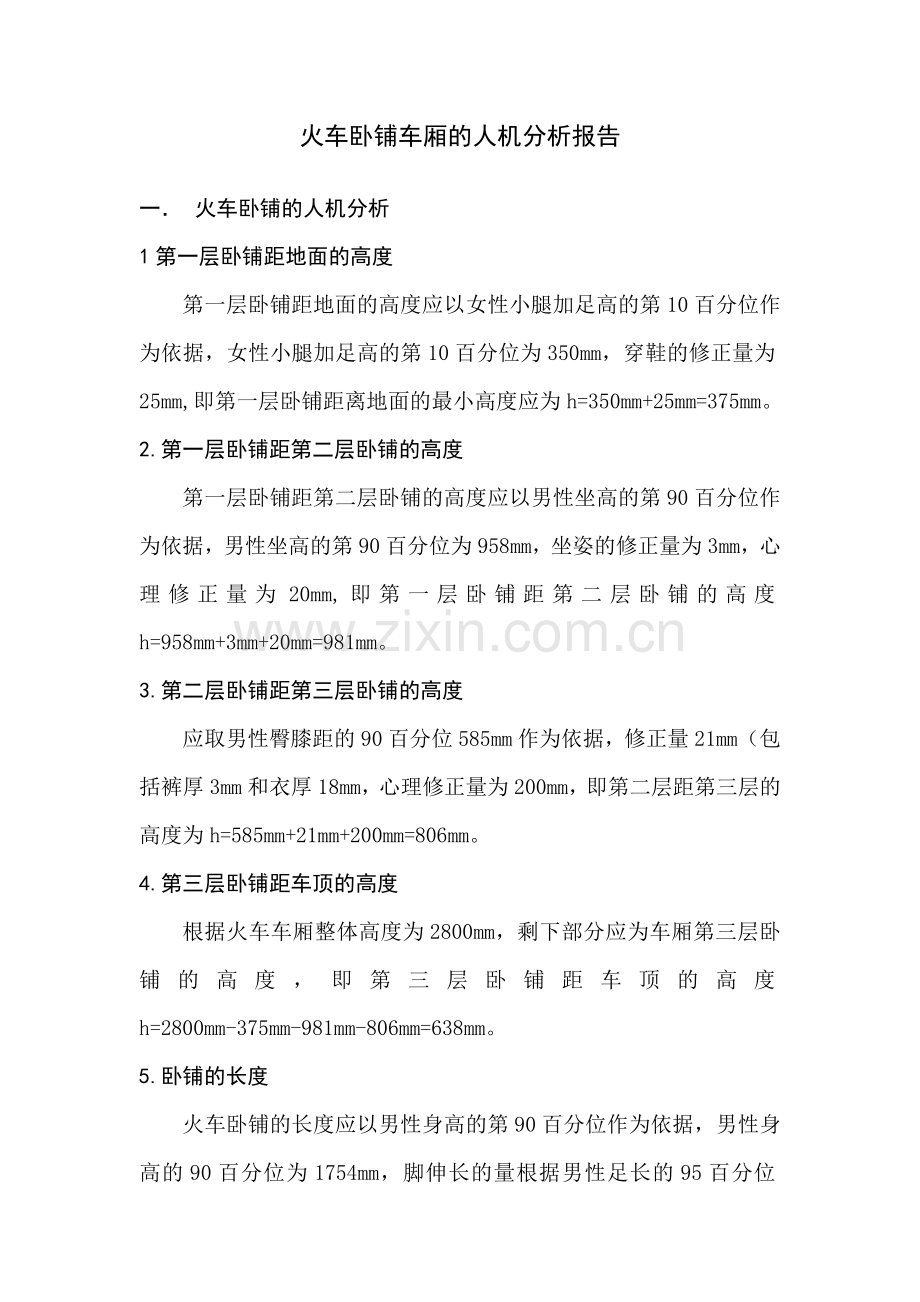

火车卧铺车厢的人机分析报告

一． 火车卧铺的人机分析
1第一层卧铺距地面的高度
第一层卧铺距地面的高度应以女性小腿加足高的第10百分位作为依据，女性小腿加足高的第10百分位为350mm，穿鞋的修正量为25mm,即第一层卧铺距离地面的最小高度应为h=350mm+25mm=375mm。
2.第一层卧铺距第二层卧铺的高度
第一层卧铺距第二层卧铺的高度应以男性坐高的第90百分位作为依据，男性坐高的第90百分位为958mm，坐姿的修正量为3mm，心理修正量为20mm,即第一层卧铺距第二层卧铺的高度h=958mm+3mm+20mm=981mm。
3.第二层卧铺距第三层卧铺的高度
应取男性臀膝距的90百分位585mm作为依据，修正量21mm（包括裤厚3mm和衣厚18mm，心理修正量为200mm，即第二层距第三层的高度为h=585mm+21mm+200mm=806mm。
4.第三层卧铺距车顶的高度
根据火车车厢整体高度为2800mm，剩下部分应为车厢第三层卧铺的高度，即第三层卧铺距车顶的高度h=2800mm-375mm-981mm-806mm=638mm。
5.卧铺的长度
火车卧铺的长度应以男性身高的第90百分位作为依据，男性身高的90百分位为1754mm，脚伸长的量根据男性足长的95百分位265mm，即卧铺的长度h=1754mm+265mm=2019mm。
6.车厢走道的宽度
车厢走道间的宽度应以男性最大肩宽的90百分位作为依据，男性最大肩宽的90百分位为460mm，肩宽的修正量为13mm，卧铺和走道间的最小宽度应为两人通过的值h=2*（460+13）mm=946mm。
7.卧铺车厢的窗户高度
卧铺车厢的窗户的高度应以女性坐姿眼高的10百分位作为依据，女性坐姿眼高的10百分位为704mm，坐姿的修正量为3mm,即窗户的最大高度为h=704mm+3mm=707mm
8.卧铺车厢的茶几高度
卧铺车厢的茶几的高度应以女性坐姿肘高的50百分位作为依据，女性坐姿肘高的50百分位为251mm,第一层卧铺最大高度为375mm，坐姿的修正量为3mm，即卧铺车厢的茶几的最大高度为h=251mm+375mm+3mm=629mm。

（火车卧铺人机的三视图）
