四月兄弟Beacon演示环境搭建

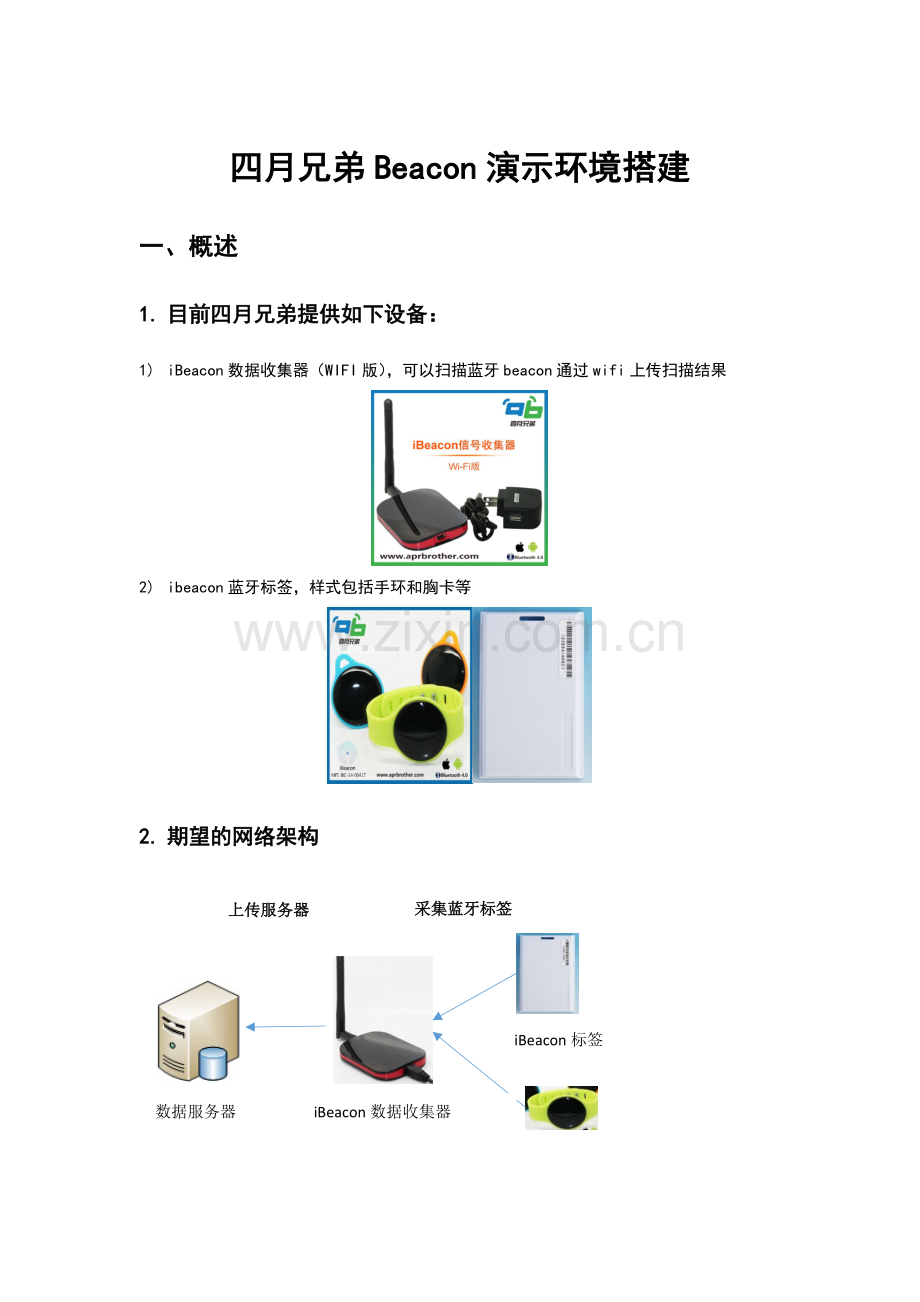

一、概述
1. 目前四月兄弟提供如下设备：
1) iBeacon数据收集器（WIFI版），可以扫描蓝牙beacon通过wifi上传扫描结果

2) ibeacon蓝牙标签，样式包括手环和胸卡等

2. 期望的网络架构
iBeacon数据收集器
数据服务器
iBeacon标签
采集蓝牙标签
上传服务器

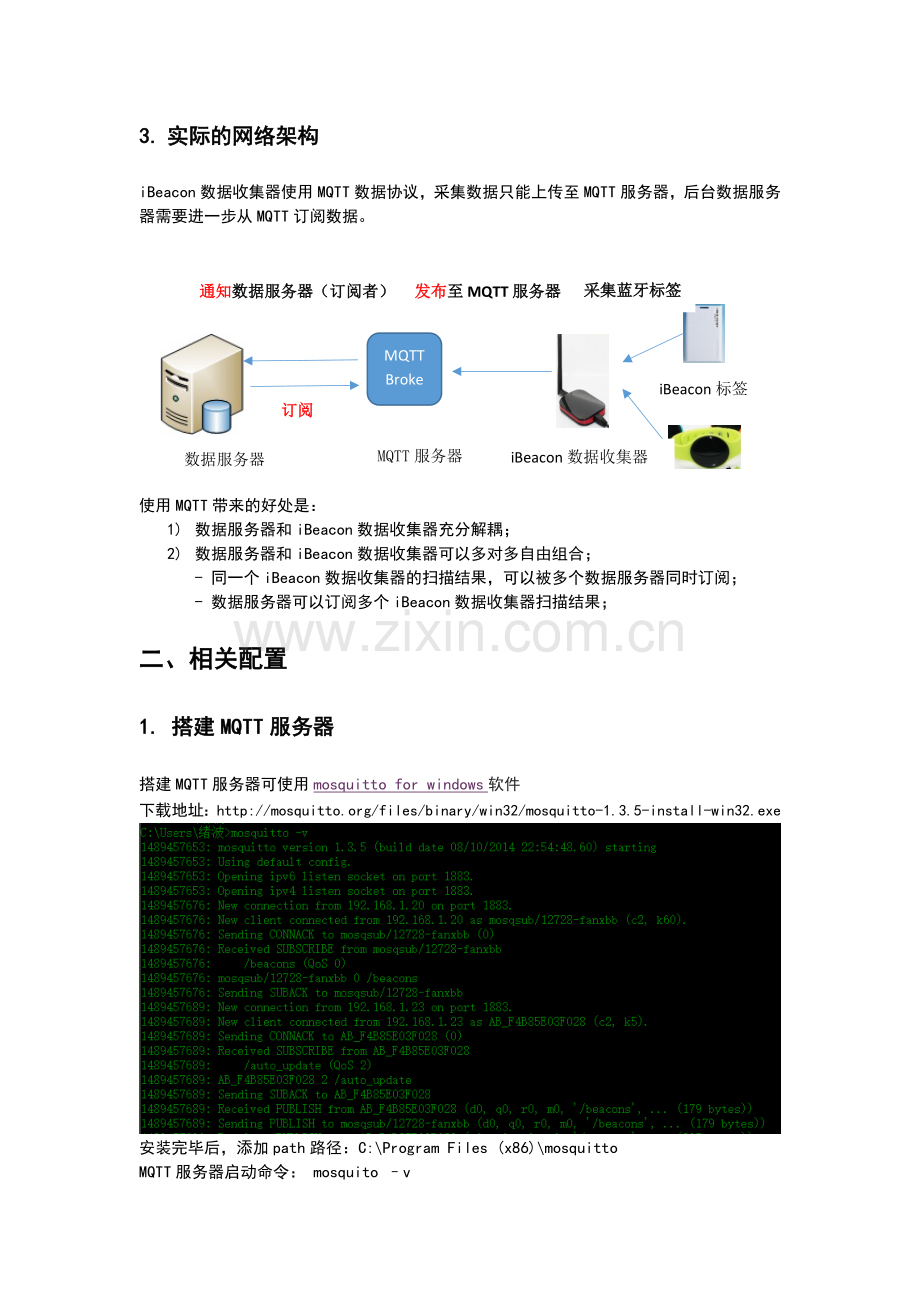

3. 实际的网络架构
iBeacon数据收集器使用MQTT数据协议，采集数据只能上传至MQTT服务器，后台数据服务器需要进一步从MQTT订阅数据。
iBeacon数据收集器
数据服务器
iBeacon标签
采集蓝牙标签
发布至MQTT服务器
MQTT
Broker
MQTT服务器
通知数据服务器（订阅者）
订阅

使用MQTT带来的好处是：
1) 数据服务器和iBeacon数据收集器充分解耦；
2) 数据服务器和iBeacon数据收集器可以多对多自由组合；
- 同一个iBeacon数据收集器的扫描结果，可以被多个数据服务器同时订阅；
- 数据服务器可以订阅多个iBeacon数据收集器扫描结果；
二、相关配置
1. 搭建MQTT服务器
搭建MQTT服务器可使用mosquitto for windows软件
下载地址：http://mosquitto.org/files/binary/win32/mosquitto-1.3.5-install-win32.exe

安装完毕后，添加path路径：C:\Program Files (x86)\mosquitto
MQTT服务器启动命令： mosquito –v
2. 配置iBeacon数据收集器
1） 连接期望的AP
配置方法详见：
或者文档《四月兄弟BLE 扫描设备（WIFI版）配置方法.pdf》
提示：
在黄灯亮起来后才可以进行网络的配置，如果黄灯未亮请重新上电，或换一条USB电源线。
本人配置时就因为USB电源线的问题，导致黄灯一直未亮，浪费了很多时间。
另外wifi只支持2.4G

2） 配置MQTT服务器地址
默认MQTT服务器为四月兄弟提供的公网地址，根据需要修改为自己的MQTT服务器地址。
使用默认端口1883
消息主题（Topic）设置为“/beacons”

提示：
发布和订阅消息时都要指定Topic ，MQTT通过Topic区分不同消息类别，进而匹配发布者和订阅者。
问题：
Topic配置完毕，重启设备后无法收到其发布的MQTT消息，尝试修改Work Mode选项，重启设备后，才能正常发布，不清楚是什么原因

3. 订阅MQTT消息（数据服务器）
这里未实际部署数据服务器，只是通过mosquitto_sub订阅者程序进行演示。
通过mosquitto_sub订阅“/beacons”消息后，MQTT服务器接收到iBeacon数据收集器发布的“/beacons”主题的消息后，会主动通知：
mosquitto_sub订阅消息命令：mosquitto_sub -v -h 192.168.1.20 -t "/beacons"

提示：
订阅消息的Topic一定要与嗅探器中设置的Topic保持一致，如示例中均为"/beacons"
4. 配置Beacon
厂家提供有配套的Beacon配置软件（包括安卓和IOS），名称为April Beacon，可配置标签的发射功率和广播间隔。
下载地址：
安装后配置方法如下：

1）打开APP
2）扫描beacon
3）选中标签，配置相关参数
