电子测量仪器-万用表的使用专题训练.doc

《电子测量仪器》专题训练
重庆市南川隆化职业中学校 电子测量仪器 课程
万用表的使用专题训练
姓名 得分：
一、 填空题：
1. 在使用万用表测量中如需换挡，应先断开 ，换挡后再去测量。
2. 指针万用表每次使用结束后，应将转换开关拨至 。
3. 指针万用表在进行任何测量前，均应进行 。
4. 使用指针万用表电阻档时，没有进行电阻档调零，容易产生 误差。
5. 某同学在使用AC250V电压时，测量值为198V，则读数为 。
6. 直流电流档的量程为0.5mA，电流的测量值为0.2mA，电流的读数为 。
7. 某同学在测量5号电池电压时，应选择的量程为 。读数为137，则所测直流电压值为 。本次测量的实际相对误差为 。
（保留两位有效数字）
8. 分贝电平刻度线用符号 表示。
9.图为一正在测量中的万用表表盘．
(1)如果是用×10 Ω挡测量电阻，则读数为________Ω.
(2)如果是用直流5 mA挡测量电流，则读数为______mA。
(3) 如果是用直流10 V挡测量电压，则读数为________V。
10. 使用指针万用表时，发现指针不在零位。测量前必须调 。
11. 万用表使用选择量程时，应使指针偏转到满刻度的 处。
12. 用万用表测交流电压得到的数值是交流电的         值。

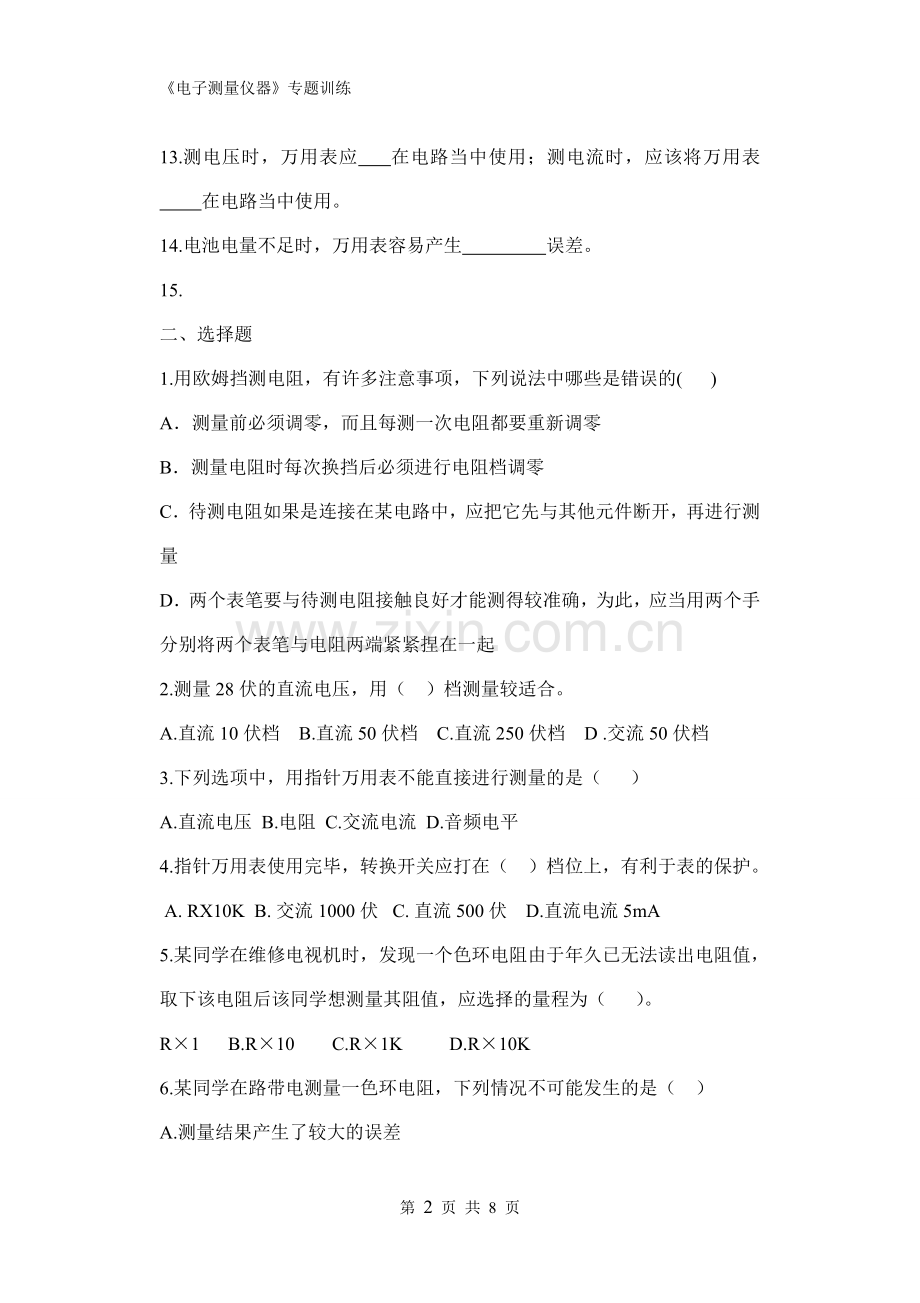

13. 测电压时，万用表应       在电路当中使用；测电流时，应该将万用表         在电路当中使用。
14. 电池电量不足时，万用表容易产生 误差。
15.
二、选择题
1.用欧姆挡测电阻，有许多注意事项，下列说法中哪些是错误的( )
A．测量前必须调零，而且每测一次电阻都要重新调零
B．测量电阻时每次换挡后必须进行电阻档调零
C．待测电阻如果是连接在某电路中，应把它先与其他元件断开，再进行测量
D．两个表笔要与待测电阻接触良好才能测得较准确，为此，应当用两个手分别将两个表笔与电阻两端紧紧捏在一起
2.测量28伏的直流电压，用（    ）档测量较适合。
A.直流10伏档 B.直流50伏档 C.直流250伏档 D .交流50伏档
3.下列选项中，用指针万用表不能直接进行测量的是（ ）
A.直流电压 B.电阻 C.交流电流 D.音频电平
4.指针万用表使用完毕，转换开关应打在（    ）档位上，有利于表的保护。
 A. RX10K  B. 交流1000伏   C. 直流500伏 D.直流电流5mA
5.某同学在维修电视机时，发现一个色环电阻由于年久已无法读出电阻值，取下该电阻后该同学想测量其阻值，应选择的量程为（ ）。
R×1 B.R×10 C.R×1K D.R×10K
6. 某同学在路带电测量一色环电阻，下列情况不可能发生的是（ ）
A. 测量结果产生了较大的误差
B. 指针万用表表头被烧坏
C. 测得的电阻值远小于色环电阻的标称值
D. 此时测得的是两点间的总电阻，应大于色环电阻的标称值
7. 下列操作正确的是 （ ）
A. 用指针式万用表电流档直接测量干电池正负极之间的电流
B. 用R×10K档测量三极管的极间电阻
C. 为方便读数将指针万用表倾斜放置
D. 测量色环电阻时单手拿住电阻的一只管脚进行测量
8. 某同学使用完万用表后，将表笔拔下，直接放置在温度适宜、环境干燥的环境中，容易产生下列哪项后果？ ( )
A. 万用表内部电路损坏
B. 万用表表头失灵
C. 万用表内部电池耗干
D. 下次测量时，容易烧坏万用表
9. 将万用表转换开关置于R×1档，红表笔接二极管的负极，黑表笔接二极管的正极，此时得到的读数为趋近于0，下列说法正确的是（ ）
A. 二极管已被击穿损坏
B. 所选量程过小，应增大量程至R×10再进行测量
C. 二极管时正常的，整个测量不存在误差。
D. 上述说法都不正确
10. 关于指针万用表的使用，下列说法正确的是（ ）
A. 万用表可以直接测量交直流电流。
B. 万用表蜂鸣档和欧姆档都可以检测电路的通断
C. 万用表欧姆档能够判断三极管的电极，但不能判定三极管的好坏
D. 万用表时测量发光二极管时不能使其发光。
11.下列测量中属于电子测量的是（       ）
A.用天平测量物体的质量      B.用水银温度计测量温度
C.用数字温度计测量温度      D.用游标卡尺测量圆柱体的直径
12. 万用表在使用时，必须 ，以免造成误差。同时， 还要注意到避免外界磁场对万用表的影响。 （ ）
A. 水平放置 B.垂直放置 C .倾斜放置 D.随意放置
13. 调整欧姆零点后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是(　　)
A．这个电阻值很小 B．这个电阻值很大
C．为了把电阻值测得更准确些，应换用“×1”挡，重新调整欧姆零点后测量
D．为了把电阻值测得更准确些，应换用“×100”挡，重新调整欧姆零点后测量
14.用多用电表欧姆挡(×100)测试三只二极管，其结果依次如图①②③所示，关于二极管的说法正确的是(　　)
A．①是完好的，且a端为正极
B．②是完好的，且a端为正极
C．②是完好的，且b端为正极
D．③是完好的，且b端为正极

三、 判断题
1.在使用万用表之前，应先进行“机械调零”，即在两表笔短接的时，使万用表指针指在零电压或零电流的位置上。 （ ）
2.控制测量误差是衡量测量技术水平的唯一标志 （ ）
3.万用表的灵敏度由表头来决定 （ ）
4.使用万用表电流挡测量电流时，应将万用表串联在被测电路中，因为只有串联才能使流过电流表的电流与被测支路电流相同 。 （ ）
5.当被测量的电压是交流80V时，量程应选择交流250V档测量误差才最小 （ ）
6.指针万用表测量三极管的放大倍数时只需要机械调零 （ ）
7.电子测量仪器外表有灰尘，可以先拔下仪器电源，再用湿布擦去 （ ）
8.某同学将规定需要预热的仪器开机后直接测量，将会产生仪器误差（ ）
9.机械调零旋钮一定能将表针调回左端零位，电阻档调零旋钮一定能将表针调回电阻档刻度线零位 （ ）
10.万用表欧姆档测量三极管的极间电阻时，不同的档位得到不同的读数，说明万用表使用时存在较大误差 （ ）
11.测量电阻时，应单手托住电阻器的两只引脚，避免人体电阻串联入测量电路中产生误差 （ ）
12.在使用万用表之前，应先进行“机械调零”，即在两表笔短接的时 ，使万用表指针指在零电压或零电流的位置上。 （ ）
13.当检查被测线路的阻抗时,要保证移开被测线路中的所有电源,所有电容放电.被测线路中，如有电源和储能元件，会影响线路阻抗测试正确性。（ ）
四、读数题
1.一万用表的电阻挡有三个倍率，分别是×1、×10、×100.用×10挡测量某电阻时，操作步骤正确，发现表头指针偏转角度很小，为了较准确地进行测量，应换到　　　　挡，如果换挡后立即用表笔连接待测电阻进行读数，那么缺少的步骤是　　　　；若补上该步骤后测量，表盘的示数如图所示，则该电阻的阻值是　 Ω.若将该表的选择开关置于1 mA挡测电流，表盘示数仍如图所示，则被测电流为　　　　mA；若用直流15 V挡测量电压，则读数为　 V.

2.用欧姆表测同一定值电阻的阻值时，分别用×1、×10、×100三个挡测量三次，指针所指位置如图2－8－7中的①、②、③所示，为了提高测量的准确度应选择的是________挡，被测电阻值约为______Ω.

五、下面万能表的测定办法中，正确接续的用［ √ ］、错误的用［ × ］表示。
6.使用指针万用表测量下面的电阻时，回答下面的问题

(1).万用表在使用前，应 放置，然后进行 和 。
(2).万用表红表笔应插入标有 号的插孔，黑表笔应插入标有 号的插孔。
(3)先用R×1档对电阻进行测量，发现指针偏转角度 。要想得到比较精确地测量数据，需要更换到 档，重新调零后再进行测量。
(4).换挡后，得到万用表读数如右图所示，则测量值为 ，本次测量的实际相对误差为 。（保留三位有效数字）

7.一指针万用表表的工作状态如图所示，则此时的测量值为___，如果选择开关打在底部250 挡，则此时的测量值为____，指在底部10 挡的测量值应该是____，选择开关指在左侧100 挡处测量值应为_____，如果指在左侧10 挡处应该为____，在测量电阻时，要想使指针向左侧偏转一些，应该把选择开关换选____的挡位(填“更大”或“更小”)，而在换挡之后重新测量之前要重新进行___。

第 8 页 共 8 页
