Orcad 中怎样快速改封装
Orcad 中怎样将相同零件的封装一次性全部改好呀?

1) 先点击红箭头所指示，再进入蓝箭头所指菜单，此主题相关图片如下：

点击PARTS后

再点击上图OK后进如下图片，

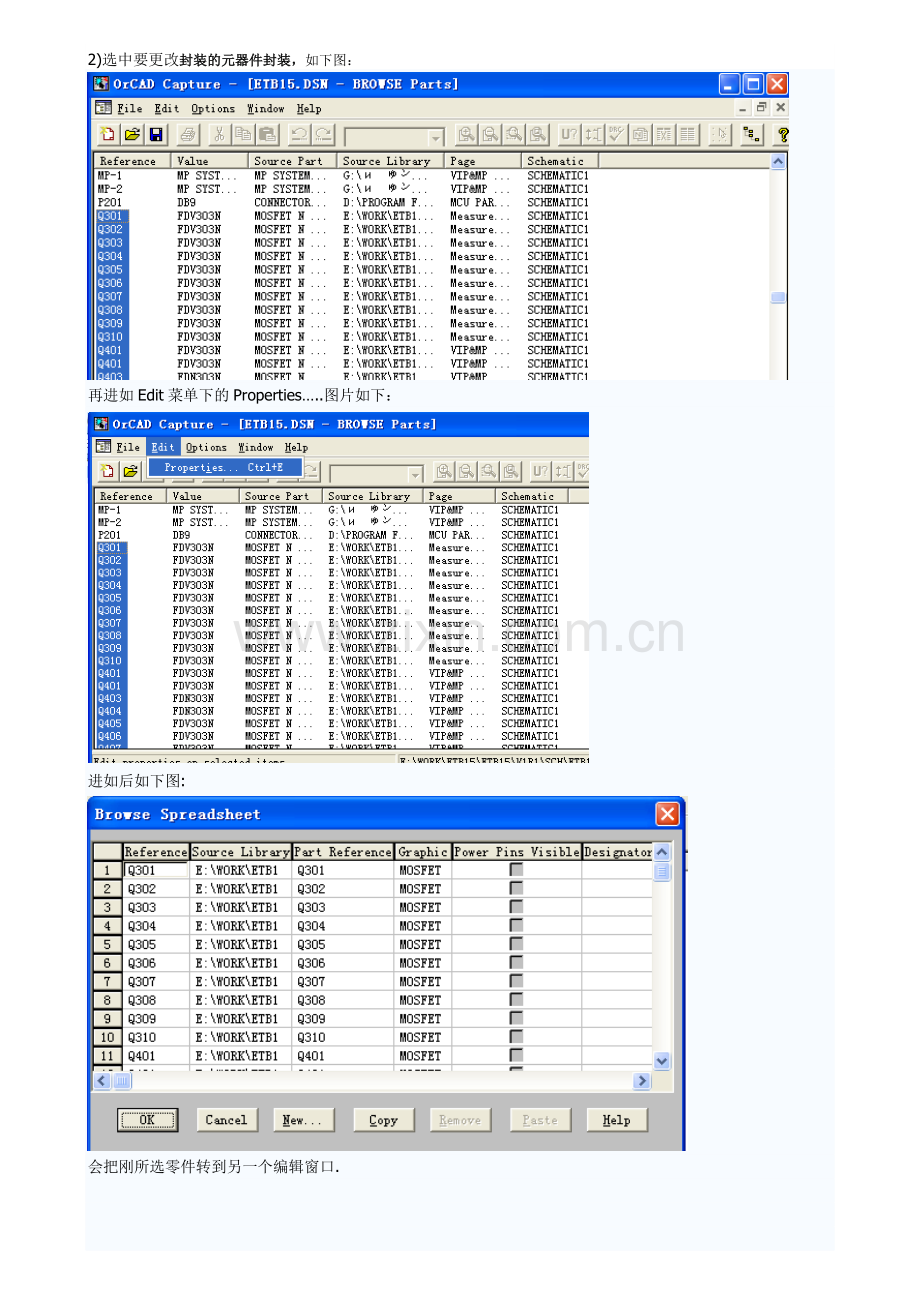

2)选中要更改封装的元器件封装，如下图：

再进如Edit菜单下的Properties…..图片如下：

进如后如下图:

会把刚所选零件转到另一个编辑窗口.

3)在把如下图圈住滑动条拖到最后,见下图:

上图可看见最后一列显示是PCB Footprint,
更改PCB Footprint下的一个封装，见下图:

再把更改为SOT23的复制后，选中PCB Footprint整列后如下图：

再按箭头所指的Paste后显示如下图:

这样就全部把原来封装SOT-23的改为SOT23了。
最后点击OK保存。
