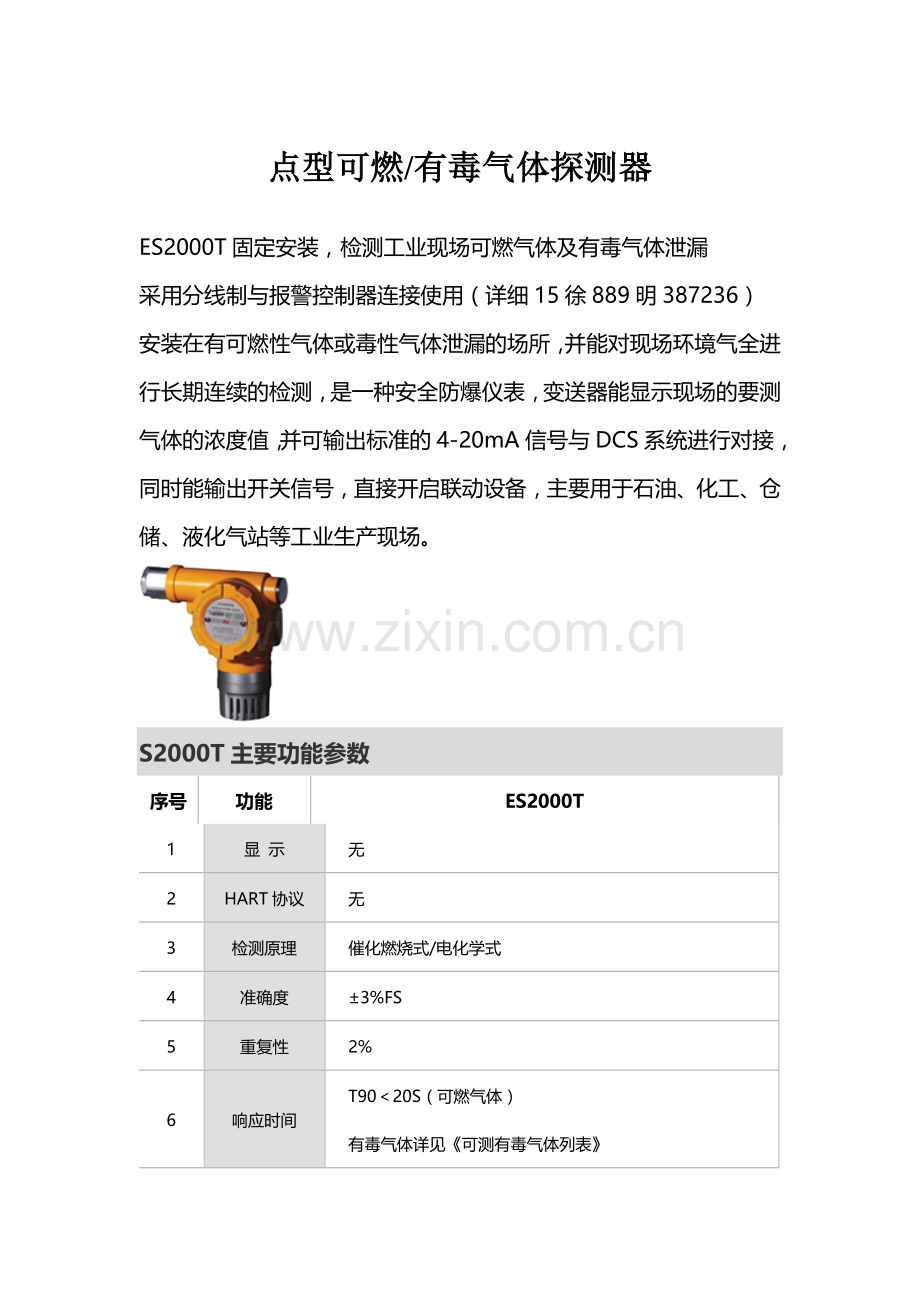

点型可燃/有毒气体探测器
ES2000T固定安装，检测工业现场可燃气体及有毒气体泄漏
采用分线制与报警控制器连接使用（详细15徐889明387236）
安装在有可燃性气体或毒性气体泄漏的场所，并能对现场环境气全进行长期连续的检测，是一种安全防爆仪表，变送器能显示现场的要测气体的浓度值，并可输出标准的4-20mA信号与DCS系统进行对接，同时能输出开关信号，直接开启联动设备，主要用于石油、化工、仓储、液化气站等工业生产现场。

S2000T主要功能参数
序号
功能
ES2000T

1
显 示
无
2
HART协议
无
3
检测原理
催化燃烧式/电化学式
4
准确度
±3%FS
5
重复性
2%
6
响应时间
T90＜20S（可燃气体）
有毒气体详见《可测有毒气体列表》

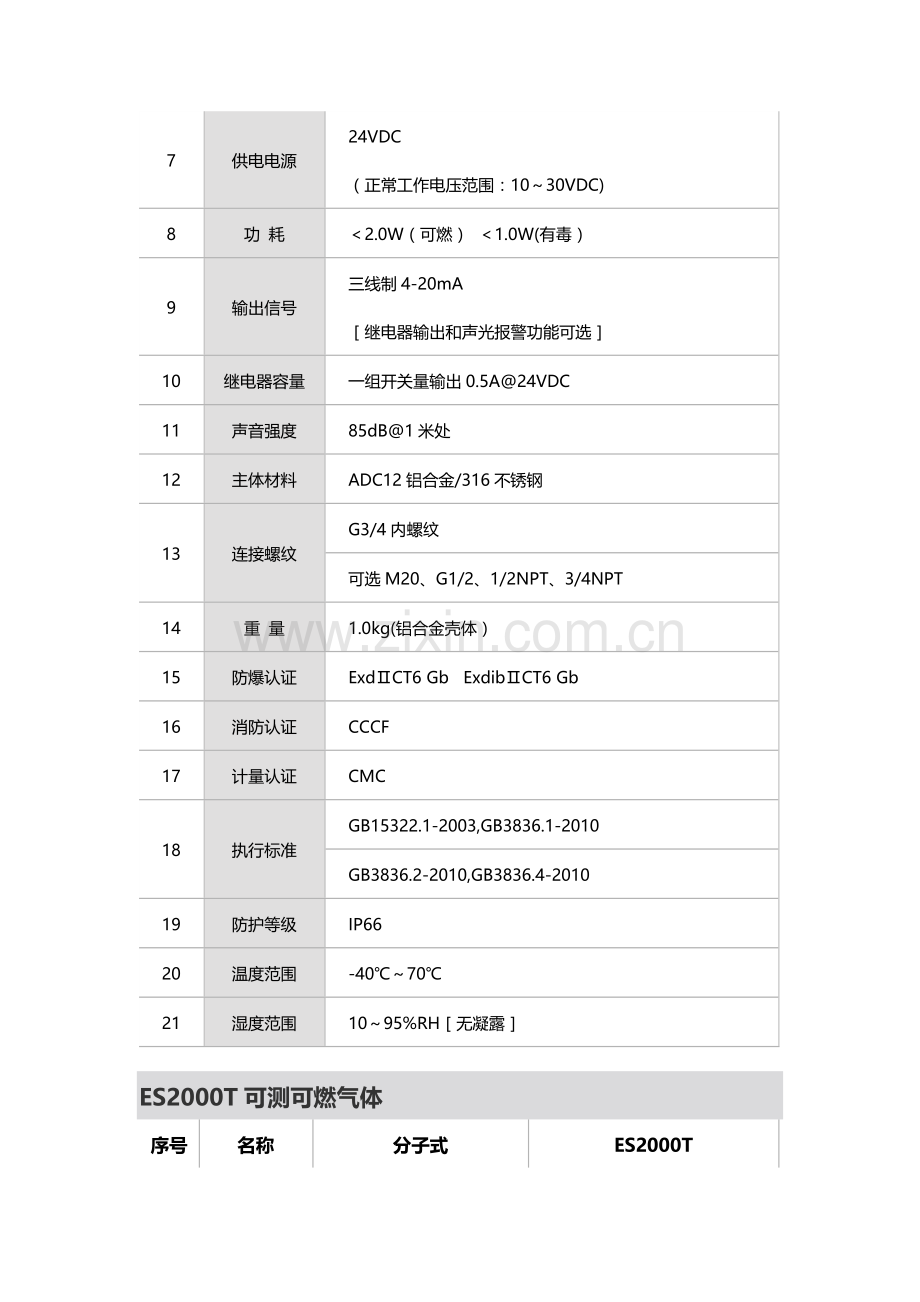

7
供电电源
24VDC
（正常工作电压范围：10～30VDC)
8
功 耗
＜2.0W（可燃）  ＜1.0W(有毒）
9
输出信号
三线制4-20mA
［继电器输出和声光报警功能可选］
10
继电器容量
一组开关量输出0.5A@24VDC
11
声音强度
85dB@1米处
12
主体材料
ADC12铝合金/316不锈钢
13
连接螺纹
G3/4内螺纹
可选M20、G1/2、1/2NPT、3/4NPT
14
重 量
1.0kg(铝合金壳体）
15
防爆认证
ExdⅡCT6 Gb   ExdibⅡCT6 Gb
16
消防认证
CCCF
17
计量认证
CMC
18
执行标准
GB15322.1-2003,GB3836.1-2010
GB3836.2-2010,GB3836.4-2010
19
防护等级
IP66
20
温度范围
-40℃～70℃
21
湿度范围
10～95%RH［无凝露］

ES2000T可测可燃气体
序号
名称
分子式
ES2000T

K01
甲烷
CH4
●
K02
甲苯
C6H5CH3
●
K03
甲醇
CH3OH
●
K04
甲酸甲酯
HCOOCH3
●
K05
甲酸乙酯
HCOOCH2CH3
●
K06
甲乙醚
CH3OCH2CH3
●
K07
乙烷
CH3CH3
●
K08
乙炔
CH≡CH
●
K09
乙醇
CH3CH2OH
●
K10
乙苯
CH3CH2C6H5
●
K11
乙烯
CH2=CH2
●
K12
乙酸甲酯
CH3COOCH3
●
K13
乙酸乙酯
CH3COOCH2CH3
●
K14
乙酸正丁酯
CH3COOCH2(CH2)2CH3
●
K15
丙烷
CH3CH2CH3
●
K16
丙醇
CH3CH2CH2OH
●
K17
丙烯
CH2=CHCH3
●
K18
丙酮
(CH3)2CO
●
K19
丁烷
C4H10
●
K20
丁酮
CH3CH2COCH3
●
K21
丁二烯
CH2=CHCH=CH2
●
K22
戊烷
C5H12
●
K23
己烷
CH3(CH2)4CH3
●
K24
庚烷
C7H16
●
K25
辛烷
CH3(CH2)3CH3
●
K26
壬烷
CH3(CH2)7CH3
●
K27
一氧化碳
CO
●
K28
氨气
NH3
●
K29
氢气
H2
●
K30
苯
C6H6
●
K31
异丁烷
(CH3)2CHCH3
●
K32
异丙醇
(CH3)2CHOH
●
K33
1-丁醇
CH3(CH2)2CH2OH
●
K34
环己烷
CH2(CH2)4CH2
●
K35
环戊烷
CH2(CH2)3CH2
●
K36
环氧丙烷
CH3CHCH2O
●
K37
环氧乙烷
CH2CH2O
●
K38
二乙醚
(CH3CH5)2O
●
K39
二甲醚
(CH3)2O
●
K40
二甲苯
C6H4(CH3)2
●
K41
汽油
C4 ~ C12烃类混合物
●
K42
喷气燃料、煤油
C9 ~ C16烃类混合物
●
ES2000T可测有毒气体
序号
名称
分子式
测量范围(ppm)
ES2000T

1
氧气
O2
0-25%v/v
●
2
一氧化碳
CO
0-100/200/500/1000
●
3
硫化氢
H2S
0-20/50/100
●
4
氢气
H2
0-1000
●
5
氨气
NH3
0-100/500/1000
●
6
氯气
CL2
0-10/20
●
7
一氧化氮
NO
0-100/500
●
8
二氧化氮
NO2
0-20/50
●
9
二氧化硫
SO2
0-20/100
●
10
氯乙烯
C2H3CL
0-20/100
●
11
丙烯腈
C3H3N
0-100/200
●
12
甲醇
CH3OH
0-100/200/500
●
13
甲醛
CH2O
0-50/100/200/500
●
14
环氧乙烷
C2H4O
0-20/100/200
●
15
氯化氢
HCL
0-30/50
●
16
氰化氢
HCN
0-30
●
17
苯
C6H6
0-500
●
注1：●表示该产品能检测对应气体
注2：X表示该产品不能检测对应
