北京市地铁五号线9#合同段雍和宫站

基坑支护雨季施工方案

编制：
审核：
审批：

北京城建地铁地基市政工程有限公司第五项目经理部
二00三年五月

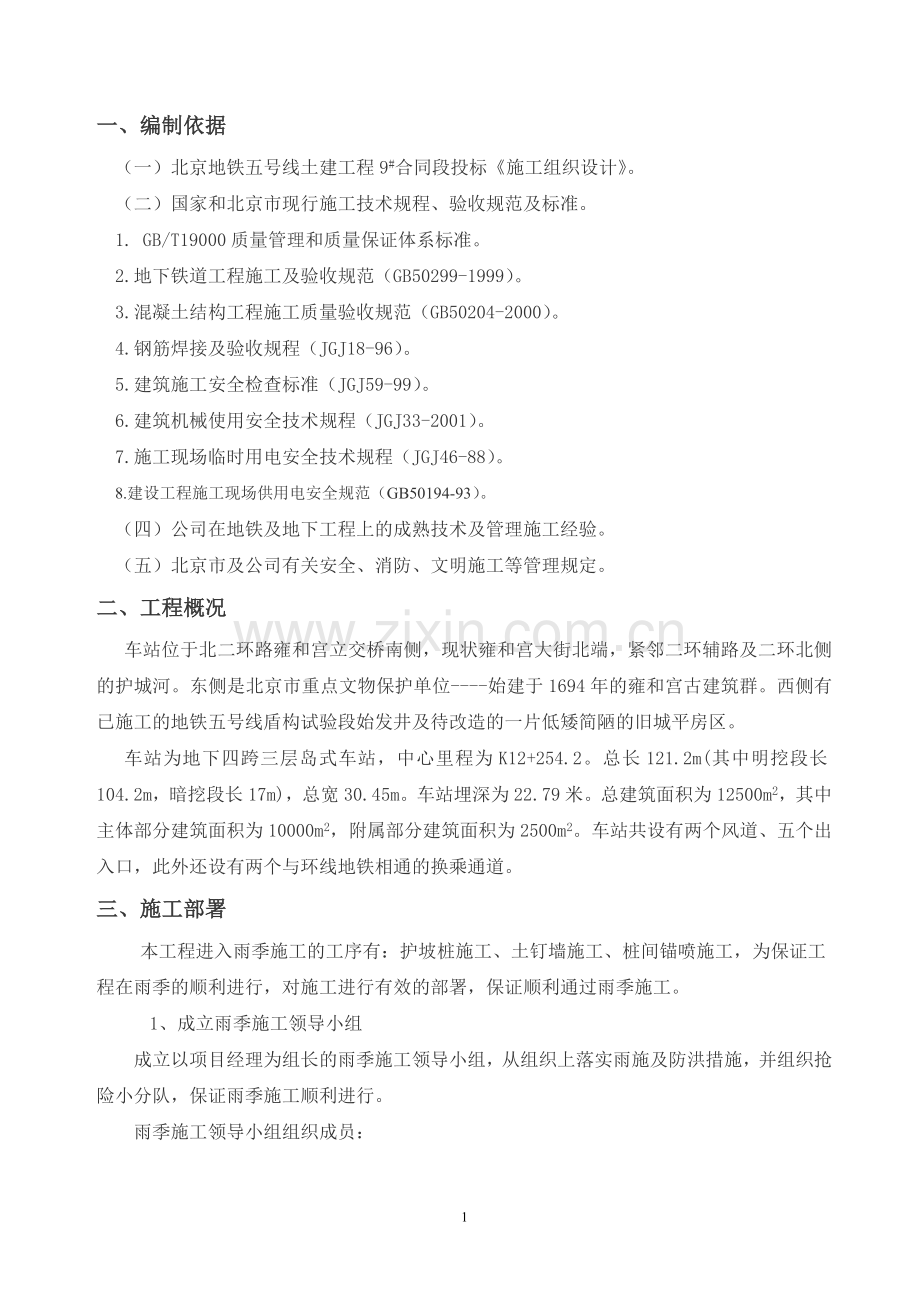

一、编制依据
（一）北京地铁五号线土建工程9#合同段投标《施工组织设计》。
（二）国家和北京市现行施工技术规程、验收规范及标准。
1. GB/T19000质量管理和质量保证体系标准。
2.地下铁道工程施工及验收规范（GB50299-1999）。
3.混凝土结构工程施工质量验收规范（GB50204-2000）。
4.钢筋焊接及验收规程（JGJ18-96）。
5.建筑施工安全检查标准（JGJ59-99）。
6.建筑机械使用安全技术规程（JGJ33-2001）。
7.施工现场临时用电安全技术规程（JGJ46-88）。
8.建设工程施工现场供用电安全规范（GB50194-93）。
（四）公司在地铁及地下工程上的成熟技术及管理施工经验。
（五）北京市及公司有关安全、消防、文明施工等管理规定。
二、工程概况
车站位于北二环路雍和宫立交桥南侧，现状雍和宫大街北端，紧邻二环辅路及二环北侧的护城河。东侧是北京市重点文物保护单位----始建于1694年的雍和宫古建筑群。西侧有已施工的地铁五号线盾构试验段始发井及待改造的一片低矮简陋的旧城平房区。
车站为地下四跨三层岛式车站，中心里程为K12+254.2。总长121.2m(其中明挖段长104.2m，暗挖段长17m)，总宽30.45m。车站埋深为22.79米。总建筑面积为12500m2，其中主体部分建筑面积为10000m2，附属部分建筑面积为2500m2。车站共设有两个风道、五个出入口，此外还设有两个与环线地铁相通的换乘通道。
三、施工部署
本工程进入雨季施工的工序有：护坡桩施工、土钉墙施工、桩间锚喷施工，为保证工程在雨季的顺利进行，对施工进行有效的部署，保证顺利通过雨季施工。
1、成立雨季施工领导小组
成立以项目经理为组长的雨季施工领导小组，从组织上落实雨施及防洪措施，并组织抢险小分队，保证雨季施工顺利进行。
雨季施工领导小组组织成员：

组 长：韩树国
副组长：邓建伟 徐道法
成 员：李永才 徐艳军 陈 伟 李正海 杜 伟 郭金鑫
领导小组职责：（防汛专线：84026812、84026272）
领导小组组长负责工程防汛的决策与协调，副组长负责决策的实施。领导小组成员轮流值班，负责每日的防汛工作，并作好天气情况记录，掌握雨季汛情，以便及时应付险情。具体职责：
①积极传达上级对防汛工作的指示精神，部署防汛工作，推动施工生产的顺利进行；
②指导各施工队伍制定相应的防汛措施，并监督实施；
③建立防汛工作值班制度，并将责任落实到人，协调防汛工作，做到协调一致，统一领导；
④做好防汛材料设备的筹集工作，监督落实防汛工作的实施；
2、成立雨季抢险队：在项目部领导下，成立抢险队，执行抢险任务。
队 长：邓建伟
队 员：李永才 杜 伟 徐艳军 李正海 何春波 郭金鑫 刘 松
3、材料准备
提前提出雨季施工物资计划，积极组织材料进场（后附）。

四、施工及技术措施
本工程的混凝土灌注桩及土钉墙施工正值雨季，搞好场地与工作面雨水疏导，克服降水对施工质量的影响是雨季施工的关键。
1、 施工现场控制
现场做防洪排水措施，做好排水槽、临时集水坑，下雨时用潜水泵进行抽水，排入市政管道，并在关键的位置砌筑挡水墙。
2、临时设施
严格按照方案设计要求和现场管理标准搭建现场临时设施，应按有关规定实施，防洪器材要备齐设专门库房保存、定点布设。
雨季来临前，对仓库、变配电室、机具料棚、宿舍（包括电器线路）等进行全面检查，加固补漏，对于危险构筑物及时处理。
水泥库室内地面标高要比室外地形高出20—30cm，防止雨水流入库内。
3、混凝土工程
护坡桩露天浇筑及土钉墙喷射砼时，开盘前应查看天气预报，掌握天气变化情况，避免突然遇雨影响喷射混凝土，已喷射完成的混凝土，应及时覆盖防止突然遇雨受雨水冲淋。如正在浇注桩水下混凝土时突然遭雨，应加以覆盖防雨设施，防止混凝土直接被雨冲淋，并保证混凝土的连续浇注。
雨期混凝土施工时，要根据材料的含水量来配比。放置好水泥，保证水泥干燥。
雨期施工期间还要加强防风紧固措施。各模板临时停放，均按模板工程施工要求采取妥善防风、固定措施。
4、钢筋工程
钢筋原材及已加工完的半成品料堆放底用方木垫起，保证不积水，并采取防雨覆盖，防止生锈。己绑扎成型的钢筋如出现不影响使用的锈迹,浇筑前要用钢丝刷或棉丝除锈。
5、材料、构件储存及保管
水泥等材料，必须存放在有防雨、防风、防积水、防潮气措施的库房内，砂子、石子需露天临时堆放时，上部覆盖毡盖材料要防水不渗，牢固抗风。
油类等易燃品等，应按有关规定放置并设专人保管，防止受潮、失火。
6、机械设备
现场机械设备搭设操作防护棚（如搅拌机、卷扬机、电焊机、木工机械、钢筋机械等），要求搭设牢固，防止漏雨和积水。用电机械设备作好接地或接零保护装置，并定期检查测试，保证可靠使用。保护接地一般应不大于4欧姆，防雷接地一般应不大于10欧姆。电动机械设备和手持式电动机具，都应安装漏电保安器，漏电保安器的容量要与用电机械的容量相符，并要单机专用。
7、电气设备
现场用电必须按照JGJ46-88《施工现场临时用电安全技术规范》的规定实施。在雨期施工前，对现场所有动力及照明线路，供配电电气设施进行一次全面检查，对线路老化、安装不良、瓷瓶裂纹、绝缘降低以及漏跑电现象，及时进行修理和更换。
配电箱、电闸箱等，要采取防雨、防潮、防淹、防雷等措施，外壳要做接地保护。
接地体的埋设深度不应小于80厘米，垂直接地体（地线钎子）的长度不应小于2.5米，接地体的断面应按电器专业要求埋设，一般采用不小于Φ28圆钢或40×40×4角钢。
各种电气动力设备必须经常进行绝缘、接地、接零保护的遥测，发现问题应及时处理，严禁带隐患运行。动力设备的接地线不得与避雷地线在一起。接地线如因某种原因须拆除时，必须先作好新的接地线后再进行。线路架设时，应掌握气象预报情况，严禁在雷电降雨天气中作业。
五、质量保证措施：
1.现场各种机具要有防雨棚，钢筋加工机械、木工机械、砂浆搅拌机等要搭设固定的防雨棚，电焊机、砂轮切割机、混凝土喷射机械在雨天要入库或进行苫盖，防止雨淋。
2.现场钢筋的码放要用方木垫离地面，并进行覆盖防止生锈，如出现生锈用钢丝刷和棉丝除锈，钢筋料场不得积水，己加工的成品钢筋应尽快使用和覆盖。
3.由于雨季气温高，要加强砼的浇水养生工作，在养护期间内由专人负责砼的养生，要使砼在养护期始终保持湿润状态。
六、雨季施工安全措施
1、严格按照施工现场平面图进行布置与材料码放，保证道路和排水畅通。
2、现场的仓库、变配电室、食堂、宿舍、办公室、机具料棚等临时用房雨施前要进行一次全面的检查，做到屋顶不漏雨基础不积水。安装好的门窗降雨时要及时关闭，插好插销，防止风雨损坏。
3、雨施前也要对现场的电气线路及供电设施进行以全面的检查，对线路老化、安装不良、绝缘降低以及漏跑电现象，必须及时修理和更换，严禁迁就使用。
4、工地配电箱、电闸箱机电设备采取防雨、防潮、防淹、防雷措施，要有漏电保护装置和接地接零保护线路。机电设备及线路要定期进行绝缘、接地接零检测，确保安全可靠。雨后必需对机械机电设备及电气线路进行检查，发现问题要及时解决，经检查没有问题后方可合闸继续施工作业。同时，机具设备要设置防护罩，确保施工安全。
5、消防器材要有防雨防晒措施，地下消火栓并要高出地面，防止灌水。
6、防汛抢险措施：项目部建立了防汛抢险领导小组和义务抢险队，平时要加强雨季日常值班制度，每天注意收听天气预报，掌握雨季汛情以便及时应付险情，防汛物资机具等平时要保证充足有效。
主要材料和机具用量
防水帆布：50平方米 塑料布：100平方米
潜水泵（扬程20米）：2台 草袋子：200个
100泵管：200米 塑料雨衣：20套
雨鞋：20双 手电：5个
1#电池：30节 笤帚：5把
铁锹：20把
