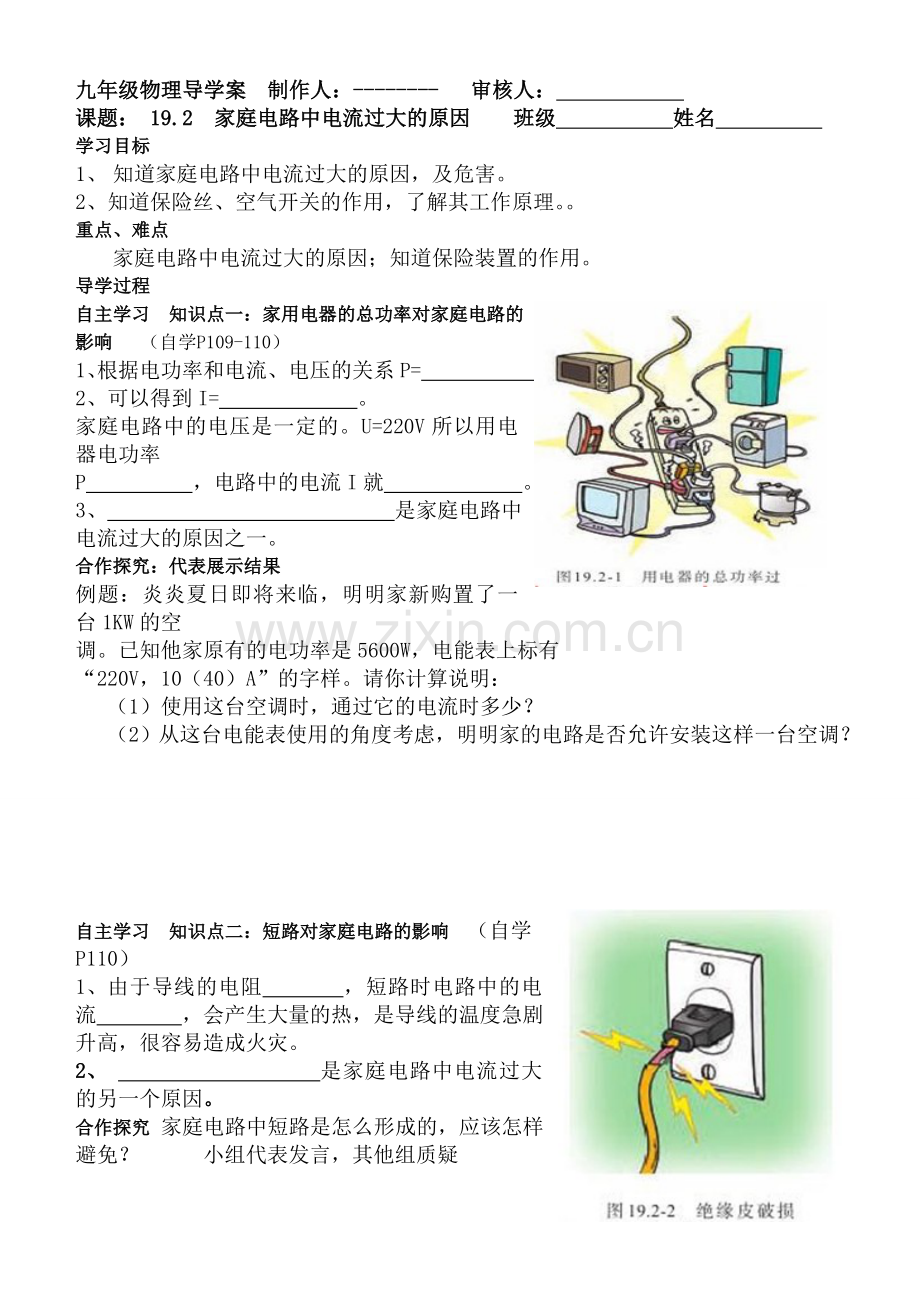

九年级物理导学案 制作人：-------- 审核人：
课题： 19.2 家庭电路中电流过大的原因 班级 姓名
学习目标
1、 知道家庭电路中电流过大的原因，及危害。
2、 知道保险丝、空气开关的作用，了解其工作原理。。
重点、难点
家庭电路中电流过大的原因；知道保险装置的作用。
导学过程
自主学习 知识点一：家用电器的总功率对家庭电路的影响 （自学P109-110）
1、 根据电功率和电流、电压的关系P= ，
2、 可以得到I= 。
家庭电路中的电压是一定的。U=220V所以用电器电功率
P ，电路中的电流I就 。
3、 是家庭电路中电流过大的原因之一。
合作探究：代表展示结果
例题：炎炎夏日即将来临，明明家新购置了一台1KW的空
调。已知他家原有的电功率是5600W，电能表上标有
“220V，10（40）A”的字样。请你计算说明：
（1）使用这台空调时，通过它的电流时多少？
（2）从这台电能表使用的角度考虑，明明家的电路是否允许安装这样一台空调？

自主学习 知识点二：短路对家庭电路的影响 （自学P110）
1、 由于导线的电阻 ，短路时电路中的电流 ，会产生大量的热，是导线的温度急剧升高，很容易造成火灾。
2、 是家庭电路中电流过大的另一个原因。
合作探究 家庭电路中短路是怎么形成的，应该怎样避免？ 小组代表发言，其他组质疑

自主学习 知识点三：保险丝的作用 （自学P111）
1、 认识常见的几种保险丝。
探究保险丝的作用观察演示实验回答下列问题
2、保险丝是用 制成的，电阻 、 。

3、保险丝的作用是当 时，
，起到保护电路的作用。
4、常见的保险装置还有 、 。

图19.2-5 空气开关
合作探究：空气开关的作用 代表展示
达标测试
1、小明把台灯插头插人插座，当他闭合台灯开关时，室内其他电灯全部熄灭。检查发现保险丝熔断。造成这一故障的原因可能是（    ）
 　A．灯座短路　　 B．插座短路 C．插头短路 D．开关短路
2、小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，他用测电笔插入书桌边的插座孔进行检查，发现其中两个孔都能使测电笔的氖管发光。故障原因可能是（    ）
  A．进户线火线上的保险丝烧断 B．进户线零线断了
 C．电路发生了短路 D．书桌边的插座与火线断开
3、学校集体宿舍中的保险丝是按规格安装的，但经常被烧断，从而造成断电，发生这种现象的原因可能是下列各项中的哪一个(    )
A.有一只灯泡的灯丝烧断了 B.开关里的两个键相碰了
C.有的宿舍经常使用大功率电炉 D.某个宿舍的电路发生了断路
4、下列现象中，可能引起家中保险丝熔断的是（ ）
①插座中的两个线头相碰 ②开关中的两个线头相碰
③电路中增加了大功率的用电器 ④灯丝烧断
A．①② B．②③ C．②④ D．①③
5、物理小组的同学们练习安装照明电路，接通电源之前，老师将火线上的保险丝取下，把一个额定电压为220V的灯泡作为检验灯泡连接在原来安装保险丝的位置，同时要求同学将电路中所有开关都断开，用这种方法可以检查电路是否有短路。在接通电源后，下列说法中正确的是（ ）
A．若检验灯泡正常发光，表明电路连接无误
B．若检验灯泡不亮，但将某一个用电器的开关闭合后检验灯泡正常发光，表明这个开关的两端直接连到火线和零线上
C．检验灯泡不亮，但将某一个电灯的开头闭合后，这个电灯和检验灯泡都能发光，只是亮度不够，这表明电路中出现了短路现象。
D．不论将电路中用电器的开关断开还是闭合，检验灯泡均不发光，这表明电路中有短路
教(学)反思
