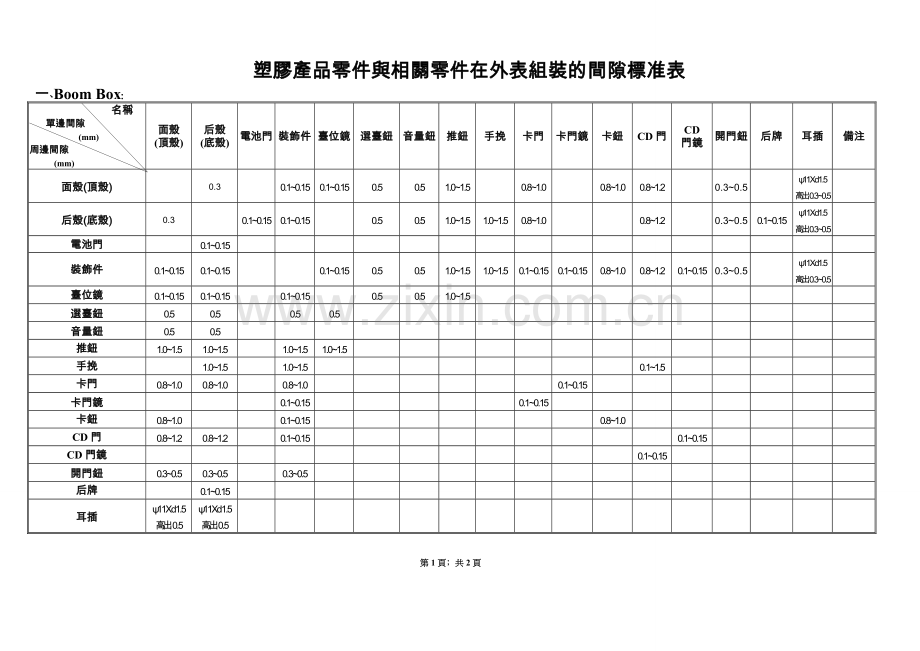

塑膠產品零件與相關零件在外表組裝的間隙標准表
一﹑Boom Box﹕
名稱
單邊間隙
(mm)
周邊間隙
(mm)
面殼
(頂殼)
后殼
(底殼)
電池門
裝飾件
臺位鏡
選臺鈕
音量鈕
推鈕
手挽
卡門
卡門鏡
卡鈕
CD門
CD
門鏡
開門鈕
后牌
耳插
備注
面殼(頂殼)

0.3

0.1~0.15
0.1~0.15
0.5
0.5
1.0~1.5

0.8~1.0

0.8~1.0
0.8~1.2

0.3~0.5

ψ11Xd1.5
高出0.3~0.5

后殼(底殼)
0.3

0.1~0.15
0.1~0.15

0.5
0.5
1.0~1.5
1.0~1.5
0.8~1.0

0.8~1.2

0.3~0.5
0.1~0.15
ψ11Xd1.5
高出0.3~0.5

電池門

0.1~0.15

裝飾件
0.1~0.15
0.1~0.15

0.1~0.15
0.5
0.5
1.0~1.5
1.0~1.5
0.1~0.15
0.1~0.15
0.8~1.0
0.8~1.2
0.1~0.15
0.3~0.5

ψ11Xd1.5
高出0.3~0.5

臺位鏡
0.1~0.15
0.1~0.15

0.1~0.15

0.5
0.5
1.0~1.5

選臺鈕
0.5
0.5

0.5
0.5

音量鈕
0.5
0.5

推鈕
1.0~1.5
1.0~1.5

1.0~1.5
1.0~1.5

手挽

1.0~1.5

1.0~1.5

0.1~1.5

卡門
0.8~1.0
0.8~1.0

0.8~1.0

0.1~0.15

卡門鏡

0.1~0.15

0.1~0.15

卡鈕
0.8~1.0

0.1~0.15

0.8~1.0

CD門
0.8~1.2
0.8~1.2

0.1~0.15

0.1~0.15

CD門鏡

0.1~0.15

開門鈕
0.3~0.5
0.3~0.5

0.3~0.5

后牌

0.1~0.15

耳插
ψ11Xd1.5
高出0.5
ψ11Xd1.5
高出0.5

第1頁﹔共2頁

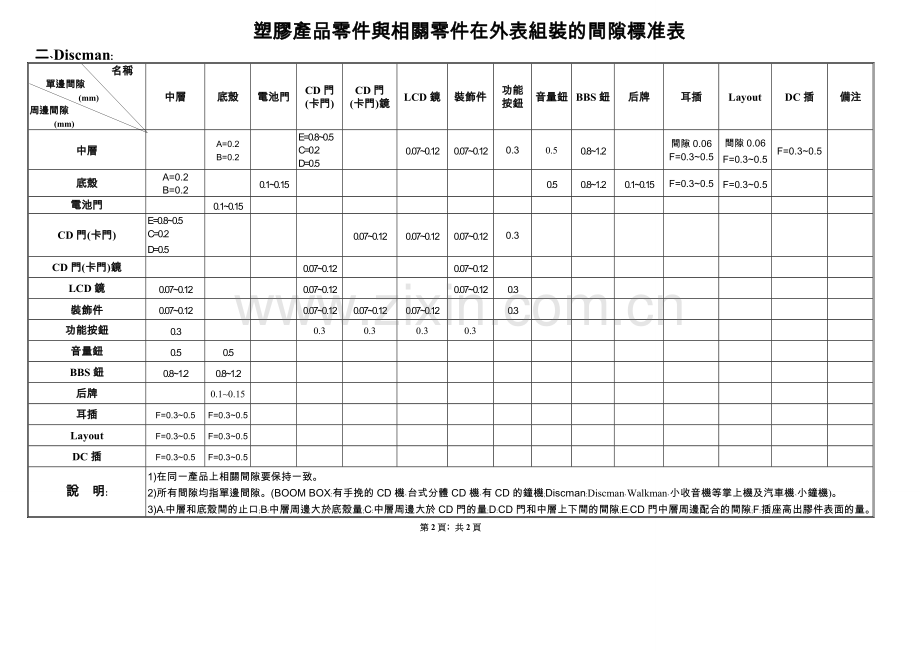

塑膠產品零件與相關零件在外表組裝的間隙標准表
二﹑Discman﹕
名稱
單邊間隙
(mm)
周邊間隙
(mm)
中層
底殼
電池門
CD門
(卡門)
CD門
(卡門)鏡
LCD鏡
裝飾件
功能
按鈕
音量鈕
BBS鈕
后牌
耳插
Layout
DC插
備注
中層

A=0.2
B=0.2

E=0.8~0.5
C=0.2
D=0.5

0.07~0.12
0.07~0.12
0.3
0.5
0.8~1.2

間隙0.06
F=0.3~0.5
間隙0.06
F=0.3~0.5
F=0.3~0.5

底殼
A=0.2
B=0.2

0.1~0.15

0.5
0.8~1.2
0.1~0.15
F=0.3~0.5
F=0.3~0.5

電池門

0.1~0.15

CD門(卡門)
E=0.8~0.5
C=0.2
D=0.5

0.07~0.12
0.07~0.12
0.07~0.12
0.3

CD門(卡門)鏡

0.07~0.12

0.07~0.12

LCD鏡
0.07~0.12

0.07~0.12

0.07~0.12
0.3

裝飾件
0.07~0.12

0.07~0.12
0.07~0.12
0.07~0.12

0.3

功能按鈕
0.3

0.3
0.3
0.3
0.3

音量鈕
0.5
0.5

BBS鈕
0.8~1.2
0.8~1.2

后牌

0.1~0.15

耳插
F=0.3~0.5
F=0.3~0.5

Layout
F=0.3~0.5
F=0.3~0.5

DC插
F=0.3~0.5
F=0.3~0.5

說 明﹕
1)在同一產品上相關間隙要保持一致。
2)所有間隙均指單邊間隙。(BOOM BOX﹕有手挽的CD機﹑台式分體CD機﹑有CD的鐘機﹔Discman﹕Discman﹑Walkman﹑小收音機等掌上機及汽車機﹑小鐘機)。
3)A﹕中層和底殼間的止口﹔B﹕中層周邊大於底殼量﹔C﹕中層周邊大於CD門的量﹔D﹕CD門和中層上下間的間隙﹔E﹕CD門中層周邊配合的間隙﹔F﹕插座高出膠件表面的量。
