班级： 姓名： 考号：

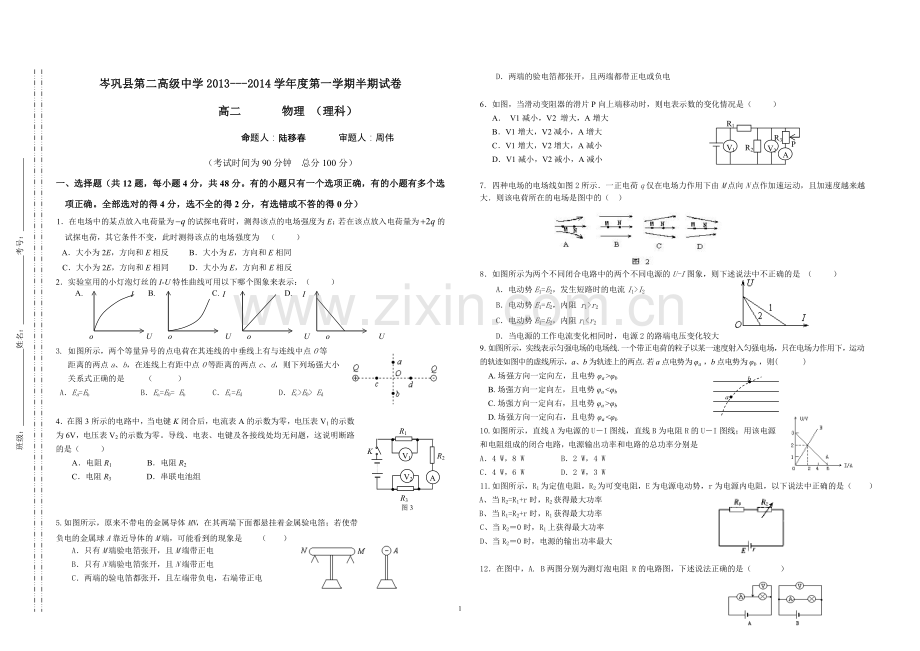

岑巩县第二高级中学2013---2014学年度第一学期半期试卷
高二 物理 （理科）
命题人：陆移春 审题人：周伟
（考试时间为90分钟 总分100分）
一、选择题（共12题，每小题4分，共48分。有的小题只有一个选项正确，有的小题有多个选项正确。全部选对的得4分，选不全的得2分，有选错或不答的得0分）
1．在电场中的某点放入电荷量为的试探电荷时，测得该点的电场强度为E；若在该点放入电荷量为的试探电荷，其它条件不变，此时测得该点的电场强度为 （ ）
A．大小为2E，方向和E相反 B．大小为E，方向和E相同
C．大小为2E，方向和E相同 D．大小为E，方向和E相反
A. B. C. D.
I I I I
o U o U o U o U
2．实验室用的小灯泡灯丝的I-U特性曲线可用以下哪个图象来表示：（ ）

3. 如图所示，两个等量异号的点电荷在其连线的中垂线上有与连线中点O等
距离的两点a、b，在连线上有距中点O等距离的两点c、d，则下列场强大小
关系式正确的是 （ ）
A．Ea=Eb B．Ea=EO= Eb C．Ec=Ed D．Ec>EO> Ed

R1
V2
V1
A
K
R3
R2
图3
4．在图3所示的电路中，当电键K闭合后，电流表A的示数为零，电压表V1的示数为6V，电压表V2的示数为零。导线、电表、电键及各接线处均无问题，这说明断路的是（ ）
A．电阻R1 B．电阻R2
C．电阻R3 D．串联电池组

5.如图所示，原来不带电的金属导体MN，在其两端下面都悬挂着金属验电箔；若使带 负电的金属球A靠近导体的M端，可能看到的现象是 （ ）
A．只有M端验电箔张开，且M端带正电
B．只有N端验电箔张开，且N端带正电
C．两端的验电箔都张开，且左端带负电，右端带正电
D．两端的验电箔都张开，且两端都带正电或负电

6．如图，当滑动变阻器的滑片P向上端移动时，则电表示数的变化情况是（ ）
V1
V2
R1
R2
R3
P
A
A． V1减小，V2 增大，A增大
B．V1增大，V2减小，A增大
C．V1增大，V2增大，A减小
D．V1减小，V2减小，A减小

7. 四种电场的电场线如图2所示．一正电荷q仅在电场力作用下由M点向N点作加速运动，且加速度越来越 大．则该电荷所在的电场是图中的（ ）

8．如图所示为两个不同闭合电路中的两个不同电源的U-I图象，则下述说法中不正确的是 （ ）
A．电动势E1=E2，发生短路时的电流I1>I2
B．电动势E1=E2，内阻 rl>r2
C．电动势E1=E2，内阻rl<r2
D．当电源的工作电流变化相同时，电源2的路端电压变化较大
a
b
9.如图所示，实线表示匀强电场的电场线.一个带正电荷的粒子以某一速度射入匀强电场，只在电场力作用下，运动的轨迹如图中的虚线所示，a、b为轨迹上的两点.若a点电势为φa ，b点电势为φb ，则( )
A.场强方向一定向左，且电势φa >φb
B.场强方向一定向左，且电势φa <φb
C.场强方向一定向右，且电势φa >φb
D.场强方向一定向右，且电势φa <φb
10.如图所示，直线A为电源的U－I图线，直线B为电阻R的U－I图线；用该电源和电阻组成的闭合电路，电源输出功率和电路的总功率分别是　　　　　　　　　
A．4 W，8 W B．2 W，4 W
C．4 W，6 W D．2 W，3 W
11.如图所示，R1为定值电阻，R2为可变电阻，E为电源电动势，r为电源内电阻，以下说法中正确的是（ ）
A、当R2=R1+r时，R2获得最大功率
B、当R1=R2+r时，R1获得最大功率
C、当R2＝0时，R1上获得最大功率
D、当R2＝0时，电源的输出功率最大

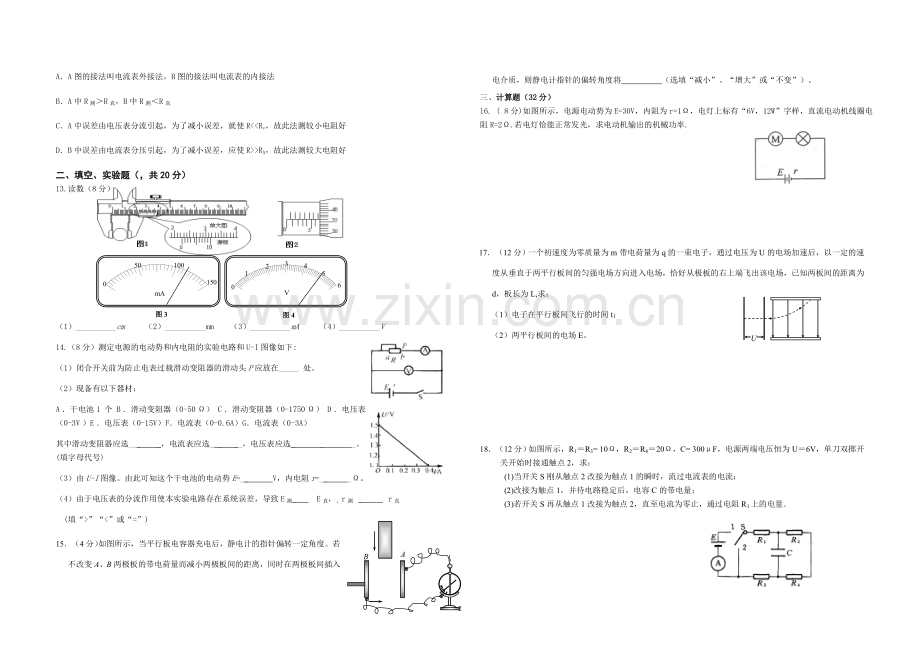

12．在图中，A. B两图分别为测灯泡电阻 R的电路图，下述说法正确的是（ ）
A．A图的接法叫电流表外接法，B图的接法叫电流表的内接法
B．A中R测＞R真，B中R测＜R真
C．A中误差由电压表分流引起，为了减小误差，就使R<<Rv，故此法测较小电阻好
D．B中误差由电流表分压引起，为了减小误差，应使R>>RA，故此法测较大电阻好
二、填空、实验题（，共20分）
13.读数（8分）

0
50
100
150
0
mA
1
2
3
4
5
6
V
图3
图4

（1）__________cm （2）__________mm （3）__________mA （4）__________V
14.（8分）测定电源的电动势和内电阻的实验电路和U-I图像如下:
（1）闭合开关前为防止电表过载滑动变阻器的滑动头P应放在_____ 处。
（2）现备有以下器材：
A．干电池1个 B．滑动变阻器（0-50Ω） C．滑动变阻器（0-1750Ω） D．电压表（0-3V）E．电压表（0-15V）F．电流表（0-0.6A）G．电流表（0-3A）
其中滑动变阻器应选___ _，电流表应选_ _ __，电压表应选_ _ _。(填字母代号)
（3）由U-I图像。由此可知这个干电池的电动势E=__ V，内电阻r=__ _Ω。
B
A
（4）由于电压表的分流作用使本实验电路存在系统误差，导致E测_ E真，，r测 _ r真
(填“>”“<”或“=”)
15．（4分）如图所示，当平行板电容器充电后，静电计的指针偏转一定角度。若不改变A、B两极板的带电荷量而减小两极板间的距离，同时在两极板间插入电介质，则静电计指针的偏转角度将 （选填“减小”、“增大”或“不变”）。
三、计算题（32分）
16. ( 8分)如图所示，电源电动势为E=30V，内阻为r=1Ω，电灯上标有“6V，12W”字样，直流电动机线圈电阻R=2Ω.若电灯恰能正常发光，求电动机输出的机械功率.

U
17．（12分）一个初速度为零质量为m带电荷量为q的一束电子，通过电压为U的电场加速后，以一定的速度从垂直于两平行板间的匀强电场方向进入电场，恰好从极板的右上端飞出该电场，已知两板间的距离为d，板长为L,求：
（1）电子在平行板间飞行的时间t；
（2）两平行板间的电场E。

18．（12分）如图所示，R1＝R3= 10Ω，R2＝R4＝20Ω，C= 300μF，电源两端电压恒为U＝6V，单刀双掷开关开始时接通触点2，求：
(1)当开关S刚从触点2改接为触点1的瞬时，流过电流表的电流；
(2)改接为触点1，并待电路稳定后，电容C的带电量；
(3)若开关S再从触点1改接为触点2，直至电流为零止，通过电阻R1上的电量．
