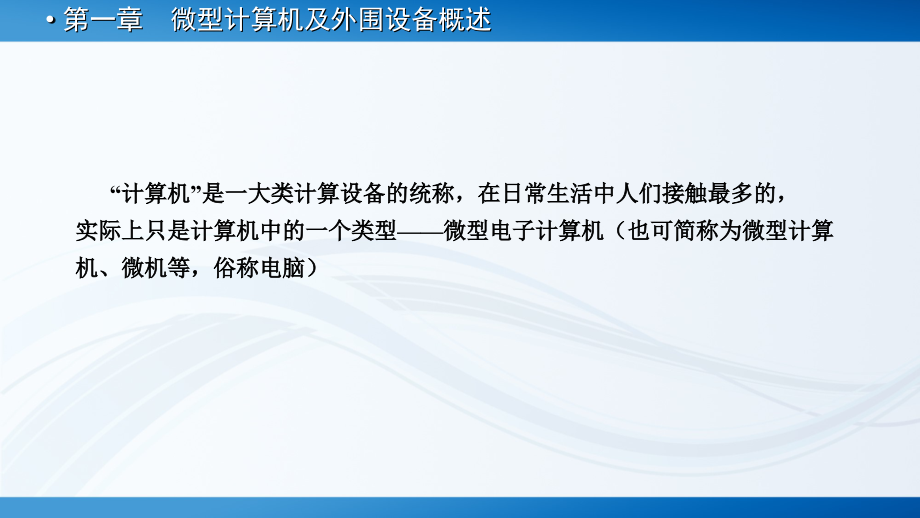

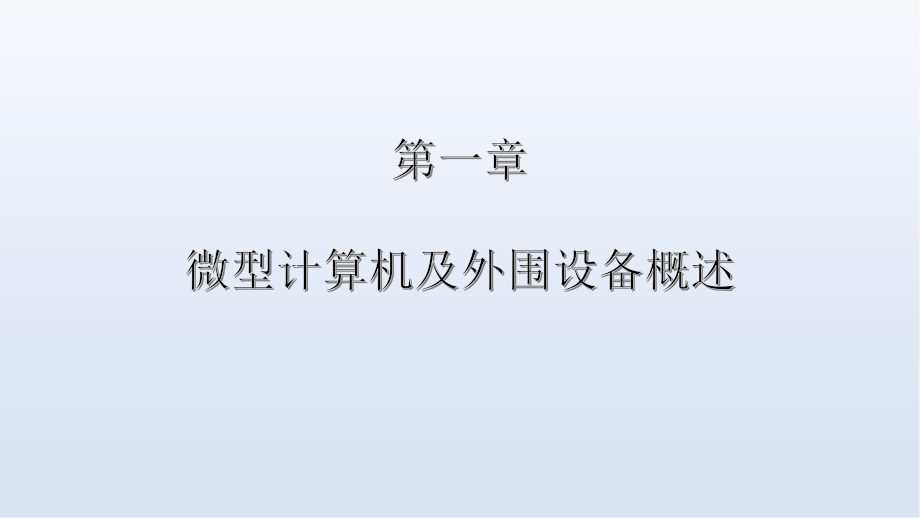

第一章,微型计算机及外围设备概述,“计算机”是一大类计算设备的统称，在日常生活中人们接触最多的，实际上只是计算机中的一个类型微型电子计算机（也可简称为微型计算机、微机等，俗称电脑）,1.了解微型计算机的基础知识。,2.掌握微型计算机外围设备的概念和分类。,3.能够识别微型计算机主板上各个外围设备的接口。,一、微型计算机硬件系统,微型计算机系统是由硬件系统和软件系统组成的。计算机硬件系统的结构，可以分为主机系统和外围设备两大部分。,1.主机系统,计算机主机系统主要包括主板、CPU、内存和电源。,主板（mainboard）可称为主机板或者母板，是机箱内最大的一块印刷线路板，如图所示。,主板外观,CPU 又称为中央处理器单元，是微型计算机的核心部件，是包含控制部件和运算部件等的一块大规模集成电路芯片。,酷睿 i7CPU,内存是微型计算机的主存储器，用于存放正在运行的程序和数据。它们大多是由半导体元器件组成，如图所示。,微型计算机电源的主要功能是将交流电转换成计算机所用的直流电，电源上还有很多不同的接口，它们分别是给主板、硬盘、光驱等部件提供电源的接口。,内存,2.外围设备,二、微型计算机软件系统,计算机软件一般分为系统软件和应用软件，分类示例如下所示。,三、微型计算机接口基础知识,1.微型计算机接口概述,从广义来讲，接口是指两个相对独立子系统之间相连的部分。用于连接主机与微型计算机外围设备的这个转换机构就是 I/O 接口电路，简称接口。,2.主板上的常见接口,（1）键盘和鼠标的接口,键盘和鼠标接口，又称为 PS/2 接口。,键盘和鼠标接口,（2）内置网卡接口,图中 2 所示的位置为网卡接口，也称为 RJ-45 接口。,（3）USB 接口,图中 1 所示的位置是 USB 接口，是目前最流行的外设接口，其全称为通用串行总线接口。,主板常见接口图 1,1,USB 接口2,网卡接口3,音源输入插孔,4,耳机或音箱音源输出插孔5,麦克风输入插孔,（4）声卡接口,如上图中 35 所示的位置是声卡接口，一般在主板上有集成的声卡。,声卡上的插孔,（5）并口,如图中 1 所示的位置是并口，也被称为 LPT 口。,（6）串口,如图中 2 所示的位置是串口，也被称为 COM 口。,主板常见接口图 2,1,并口2,串口,（7）VGA 接口,上图中 1 所示的位置是 VGA 接口。VGA 接口是采用 VGA 标准输出数据的专用接口。,（8）DVI 接口,图中 2 所示的位置是 DVI 接口。DVI 接口是一种用于高速传输数字信号的视频接口。,（9）HDMI 接口,如图中 3 所示的位置是 HDMI 接口。HDMI 接口是高清多媒体接口（HighDefinitionMultimediaInterface）的简称，是一种全数字化视频和声音发送接口。,主板常见接口图 3,1,VGA 接口2,DVI 接口3,HDMI 接口,第三节,第一节,投影仪,第二节,LED 显示屏,电子白板,第二章显示设备,从广义上讲，街头随处可见的大屏幕、电视机、液晶拼接的显示屏、手机显示屏都属于显示设备的范畴。,第一节投影仪,1.了解投影仪的种类和特点。,2.了解投影仪的技术指标。,3.了解投影仪幕布选择的基本知识。,任务一投影仪的认识,投影仪是一种新型的多功能显示设备，广泛应用于多媒体教室、会议室、报告厅、网络中心、指挥监控中心、家庭娱乐等场所。它不但可以作为计算机、工作站等设备的显示终端，还可以接收录像机、电视机、数码影碟机、手机、PDA 以及视频展示台等设备传送的信号。,一、投影仪的种类,1.按投影技术划分,CRT 投影仪因体积大、亮度低已基本被淘汰。,液晶（LCD，LiquidCrystalDisplay）分为透射式和反射式两种。,采用数码光输出（DLP，DigitalLightProcessor）技术的 DLP 投影仪。,LCOS 投影仪采用反射式液晶中的硅基液晶（LiquidCrystalOnSilicon）技术。,不同种类的投影仪,a）CRT 投影仪b）LCD 投影仪c）DLP 投影仪d）LCOS 投影仪,2.按使用环境划分,按使用环境不同，投影仪可分为家庭影院型投影仪、商务便携型投影仪、教育会议型投影仪、工程型投影仪、专业剧院型投影仪等。,3.按安装方式划分,按安装方式不同，投影仪可分为正投、背投、吊投和侧投四种形式。,二、投影仪的技术指标,1.亮度,投影仪的亮度单位是流明，符号为 lm。,2.分辨率,投影仪分辨率是指投影仪投射图像中的像素数。该指标分为标称分辨率和最大输入分辨率两种。,3.对比度,对比度反映的是亮区与暗区的比例。,4.均匀度,均匀度就是反映边缘亮度与中心亮度的比值，均匀度越高，画面的一致性就越好。,5.灯泡寿命和功率,目前投影仪普遍采用的是金属卤素灯泡、UHP 灯泡、UHE 灯泡。,6.投影镜头,在投影镜头的指标中较为重要的是光圈和焦距。,光圈的大小通常用“F/数值”来表示，如 F/1.8、F/2.0 等，数值越小，光圈越大。,焦距是用数值来表示的，分为短焦、标准和长焦，还有超短焦和超长焦。数值越小，焦距越短；数值越大，焦距越长。,7.屏幕宽高比,投影屏幕宽高比是指屏幕画面纵向和横向的比例,。,三、投影仪灯泡,1.投影仪灯泡的种类,投影仪灯泡主要有超高压汞灯泡和金属卤素灯泡两大类，通常见到的 UHE、UHP等属于超高压汞灯泡。,2.投影仪灯泡的选择,（1）依据投影仪使用环境选择,（2）依据不同的使用频率选择,四、投影仪幕布,投影仪幕布是用在电影、办公、家庭影院、大型会议场合显示图像、视频文件的工具。,1.幕布比例,投影仪幕布的比例相当重要，目前 43、169 比例的视频画面最为常见。家庭用户可选择 169 比例。,影像格式与幕布比例关系,2.幕布类别,幕布根据其结构不同，可分为挂装式、画框式和支架式。,3.幕布材质,最常见的幕布材质有白塑（提高可视角度）和玻珠（提高亮度）两种。,4.幕布尺寸,家庭或一般办公场所使用的幕布尺寸多为 80 英寸、120 英寸、150 英寸和200 英寸。,1.了解投影仪的工作环境要求。,2.了解投影仪的各部件及功能。,3.能够依据用户手册安装明基 MP722 投影仪。,任务二投影仪的安装,一、投影仪安装环境的选择,在布置投影环境时应注意以下几点：,1.安装窗帘遮挡室外光线。,2.屏幕上方或近处光源应可单独关闭。,3.墙壁、地板尽量不使用易反光材料。,4.局部范围照明可使用聚光灯。,5.选择与环境搭配的投影幕布。,二、投影仪各部件名称及功能,投影仪正面/上面,投影仪背面/底部,投影仪正面/上面各部件的名称,投影仪背面/底部各部件的名称,投影仪控制面板,投影仪控制面板各部件的名称及功能,4.遥控器可以帮助使用者更加方便地使用投影仪，其面板如图所示。,：电源键，打开或关闭投影仪。,ASPECT：选择显示宽高比。,CAPTURE：捕获投影图像并将其保存为启动画面。,/、/：用于梯形失真校正，即手动校正因投影角度而产生的扭曲图像或进行菜单选择。,MENU/EXIT：打开屏显（OSD）菜单；返回到之前的屏显菜单，退出并保存菜单设置。,遥控器,/：用于菜单选择和启用 FAQ 功能。,BLANK：用于隐藏屏幕图像。,ENTER：进入所选的屏显（OSD）菜单项。,TIMERON/SHOW：根据计时器设置激活或显示屏显计时器。,BRIGHTNESS：调节亮度。,CONTRAST：调整对比度。,TIMERSETUP：直接输入演示计时器设置。,指示灯：按下遥控器上的任意键时，指示灯会闪烁或亮红灯。,MODE：根据所选输入信号，选择可用图像模式。,FREEZE：冻结投影图像。,MUTE：在投影仪音频接通和关闭之间进行切换。,AUTO：自动将所显示的图像设置为最佳显示状态。,/,:,锁定投影仪上的按键。,SOURCE：显示信号源选取列表。,LASER：会发出可见激光定位器光以供演示时使用。,21,PAGE /：操作相连接计算机上的显示软件程序，相当于使用计算机键盘的 PageUp 和PageDown 键（如 MicrosoftPowerPoint）。,22,D.ZOOM+/-：放大或缩小投影图像。,1.了解投影仪菜单的基本操作。,2.能够正确启动、使用、调试投影仪。,任务三投影仪的使用,一、OSD 菜单介绍,明基 MP722 投影仪的 OSD 菜单,二、OSD 菜单语言设定,系统设置的,“,基本,”,菜单,三、切换输入信号,投影仪可以同时连接多个视频设备，然而一次只能显示一种视频信号。,四、设定密码,1.能够根据系统错误提示信息处理投影仪使用过程中的常见问题。,2.能够完成灯泡的更换。,3.了解投影仪及幕布维护保存的基本知识。,4.能够完成投影仪的清洁等维护工作。,任务四投影仪的维护与保养,一、明基 MP722 投影仪指示灯,明基 MP722 投影仪指示灯包括电源指示灯、温度指示灯、灯泡指示灯，其不同颜色及闪烁的状态说明。,二、明基 MP722 投影仪的常见故障及解决措施,三、灯泡信息,1.计算灯泡使用时间,2.延长灯泡使用寿命,（1）设置灯泡模式为节能,（2）设置自动关机,3.更换灯泡的时间,四、投影幕布的维护与投影仪的保存,1.投影幕布的维护,按照投影幕布的类型和所采用的材质不同，其维护方法也不相同。,（1）注意防止灰尘过多及过度受潮。,（2）最好不要用清水清洗，尽量以柔软的布或鸡毛扫帚顺着纹路走向从上至下擦拭清洁。,（3）无论是手动幕布还是电动幕布，当不需要使用时都应把幕布卷回保护盒内。,2.投影仪的保存,（1）确定收存场所的温度与湿度在投影仪建议的范围之内。,（2）收回调整脚座。,（3）取出遥控器的电池。,（4）将投影仪放在原本的包装或同材质的包装材料里。,第二节LED 显示屏,1.了解常见 LED 显示屏的类型和特点。,2.了解常见 LED 显示屏的技术指标。,3.能够依据使用需求选购合适的 LED 显示屏。,任务一LED 显示屏的认识,LED 显示屏可以显示变化的数字、文字、图形图像，不仅可以用于室内环境，还可以用于室外环境，具有投影仪、电视墙、液晶显示屏无法比拟的优点。,一、LED 显示屏的分类,1.按颜色基色分类,单基色显示屏。,双基色显示屏。,全彩色显示屏。,2.按显示器件分类,LED 数码显示屏。,LED 点阵图文显示屏。,LED 视频显示屏。,3.按使用场合分类,室内显示屏。,室外显示屏。,4.按发光点直径及间距分类,室内屏（按直径分）。,室外屏（按间距分）。,5.按显示方式分类,按显示方式不同有静态、横向滚动、垂直滚动和翻页显示等类型。,二、LED 显示屏的主要技术指标,1.像素、像素直径、点间距,2.亮度,3.视角,4.灰度等级,5.对比度,6.换帧频率,7.刷新频率,三、LED 显示屏选购的注意事项,1.从性能参数方面来说,所谓好的 LED 显示屏，是指显示屏具有高灰阶、高刷新率、高利用率等特性。,2.从视觉效果方面来说,（1）白平衡效果。,（2）亮 度。,（3）平整度。,1.了解 LED 显示屏的日常操作和日常保养的注意事项。,2.能够完成 LED 显示屏与计算机的连接。,3.能够完成 LED 显示屏的设置。,任务二LED 显示屏的使用,LED 显示屏的正确安装与调试影响着显示屏的使用效果。,一、LED 显示屏的日常操作注意事项,1.连接计算机播放内容时，应遵守正确的开关顺序。,2.环境温度过高或散热条件不好时，应注意不要长时间开屏。,3.开关 LED 显示屏时，间隔时间应不少于 5min。,4.避免在失控状态（如出现不受程序控制的异常显示等）下开屏。,5.若经常出现显示屏电源开关跳闸的情况，应及时检查屏体或更换电源开关。,6.计算机进入工程控制软件后，方可开屏通电。,7.显示屏体及其控制部分所处的环境，应避免老鼠啃咬，必要时应放置防鼠药。,8.避免在全白屏幕下开屏，因为此时系统的冲击电流最大。,9.定期检查挂接处的牢固情况。,10.LED 显示屏体出现一行非常亮时，应注意及时关屏，在此状态下不宜长时间开屏。,二、LED 显示屏的日常保养注意事项,1.要求供电电源稳定，并接地保护良好。,2.在强雷电天气等恶劣的自然条件下不要使用。,3.屏体内严禁水、铁粉等易于导电的金属物进入。,4.如果屏体内不慎进水，应立即断电并联系维修人员，直至屏体内显示板干燥后方可使用。,5.LED 显示屏表面可以采用酒精进行擦拭，或者使用毛刷、吸尘器进行除尘，不能直接用湿布擦拭。,6.建议 LED 显示屏每天休息时间大于 2h，一般每月至少开启屏幕一次，点亮 2h 以上。,7.LED 显示屏需定期检查是否能够正常工作、线路有无损坏。,8.播放时不要长时间处于全白色、全红色、全绿色、全蓝色等全亮画面。切勿随意拆卸、拼接屏体。,9.LED 显示屏主控计算机等相关设备，应放置在装有空调、微尘的房间。,10.非专业人员禁止触碰 LED 显示屏内部线路。,第三节电子白板,1.了解电子白板的常见功能和种类。,2.了解常见电子白板的应用领域。,电子白板通过应用电磁感应原理，结合计算机和投影仪，可以实现无纸化办公及教学。,一、电子白板的常见功能,1.利用自带的编辑软件，实现基本的批注与绘画功能。,2.可利用电子笔在电子白板上进行触控操作，可模拟实现鼠标单击、双击、选中、拖动、右键等操作。,3.可直接利用板体快捷工具条，实现屏幕内容放大、聚光灯、遮屏、查看快照、查看板书、屏幕校准，以及利用自定义功能。,4.利用屏幕捕获、层技术和图形编辑功能。,5.手写识别功能。,6.视频会议功能。,二、电子白板的分类,1.复印式电子白板,所谓复印式电子白板即通过用户的简单操作便可将白板上书写的内容通过一定的方式扫描并打印出来。,复印式电子白板,2.交互式电子白板,交互式电子白板可以与计算机进行信息通信，将电子白板连接到计算机，并利用投影仪将计算机上的内容投影到电子白板屏幕上。,第三节,第一节,喷墨打印机,第二节,激光打印机,针式打印机,第三章打印设备,第一节喷墨打印机,1.了解常见喷墨打印机的类型和功能特点。,2.了解常见喷墨打印机的技术指标。,3.了解喷墨打印机耗材选购的基本知识。,任务一喷墨打印机的认识,一、常见打印机的分类,打印机按其工作方式可分为击打式和非击打式两大系列。,常见打印机,a）针式打印机b）喷墨打印机c）激光打印机d）热升华打印机,二、喷墨打印机的基本知识,其优点有体积小、操作简单方便、打印噪声低、使用专用纸张时可以打出和照片相媲美的图片等。,喷墨打印机头上一般都有 48 个或 48 个以上的独立喷嘴喷出各种不同颜色的墨水。,喷墨打印机采用的技术主要有两种：连续喷墨技术与随机喷墨技术。,三、喷墨打印机的分类,依据工作方式不同，喷墨打印机可分为压电式喷墨打印机和气泡式喷墨打印机两种。,依据打印幅面不同，喷墨打印机可分为 A4 喷墨打印机、A3 喷墨打印机、A2 喷墨打印机等。,依据用途不同，喷墨打印机可分为普通喷墨打印机、数码影像喷墨打印机和便携式喷墨打印机等。,四、喷墨打印机的技术指标,1.分辨率,分辨率是衡量打印机打印质量的重要指标，用 dpi（每英寸长度上的点数）表示。,2.墨滴大小,喷墨打印机喷头的墨滴大小是决定打印精度的重要指标。,3.打印幅面,打印幅面是指打印机可以打印的纸张大小。,4.打印速度,喷墨打印机的打印速度包括黑白打印速度和彩色打印速度。,5.色彩合成技术,目前喷墨打印机大多采用 CMYK 四色（合成青、品红、黄、黑）；还有一种专色墨盒，即在原来四色的基础上，再增加几种过渡色（如橙色、绿色等）。,五、喷墨打印机耗材的选购,1.墨盒的选购,墨盒分为原装墨盒和通用墨盒两种。,2.连续供墨系统选购,为了降低打印成本，市场上出现了连续供墨系统。,1.了解喷墨打印机的安装注意事项。,2.了解连续供墨系统功能和安装使用方法。,3.能够依据使用说明安装喷墨打印机。,任务二喷墨打印机的安装,一、安装喷墨打印机的注意事项,安装喷墨打印机，主要应注意以下几点：,1.将打印机放在水平、稳定的平台上，避免将打印机放置在常发生震动的地方。,2.将打印机放在容易连接计算机，距离网络接口较近，且能较易切断电源的地方。,3.在打印机前留出足够大的空间以便于出纸以及维护操作。,4.避免在温度较高的地方使用和放置打印机，打印机应远离阳光直射、强光源以及发热装置。,5.喷墨打印机墨水具有挥发性，因此不要将喷墨打印机放置得离人太近，以免对人体健康造成影响。,二、连续供墨系统,连续供墨系统,1.连续供墨系统的安装准备,2.装入连续供墨系统的内墨盒,3.确定排管走向并予以固定,4.检查安装情况,5.通电打印,1.能够使用喷墨打印机进行不同类型文档的打印。,2.能够正确更换喷墨打印机的墨盒。,任务三喷墨打印机的使用,一、无边距打印纸适应纸型,无边距打印纸适应纸型,二、更换、保存墨盒注意事项,1.如果需要暂时取下墨盒，要注意让出墨口远离灰尘，将墨盒保存在与打印机相同的环境中。存储墨盒时，必须将墨盒颜色的标签面朝上。,2.墨水供应端口处的阀门是为了容纳可能泄漏的过量墨水而设计的，不要触碰。,3.将墨盒保存在儿童无法触及的地方。,4.新墨盒打开包装后应立即使用。,5.备好更换用的墨盒之前，要让旧墨盒一直装在打印机上，否则打印头喷嘴中的余墨可能会变干，导致无法打印。,1.能够根据指示灯显示信息处理喷墨打印机使用过程中的常见问题。,2.能够通过清洗、校准打印头等方法解决打印效果不佳等问题。,3.能够处理未正常进纸等故障。,4.能够完成喷墨打印机的日常维护和清洁。,任务四喷墨打印机的维护与保养,一、喷墨打印机指示灯显示信息及处理办法,EPSONStylusPhoto1390 型喷墨打印机出现故障时，指示灯显示信息及处理办法见表。,EPSONStylusPhoto1390 型喷墨打印机指示灯显示信息及处理办法,EPSONStylusPhoto1390 型喷墨打印机指示灯显示信息及处理办法,二、打印机的清洁、保养和搬运,1.打印机清洁注意事项,2.打印机维护保养注意事项,3.搬运打印机的方法和注意事项,第二节激光打印机,1.了解常见激光打印机的类型和特点。,2.了解常见激光打印机的技术指标。,3.了解激光打印机耗材选购的基本知识。,4.能够依据使用需求选购合适的激光打印机。,任务一激光打印机的认识,激光打印机是在照相技术的基础上，结合激光扫描技术研制开发的一种光、机、电一体化的办公自动化设备。,一、激光打印机的基本知识,激光打印机是将激光扫描技术和电子照相技术相结合的打印输出设备，由激光器、声光调制器、高频驱动、扫描器、同步器及光偏转器等组成。,二、激光打印机的分类及技术指标,1.激光打印机的分类,（1）按输出速度分类,激光打印机可分为低速机、中速机和高速机三种。,（2）按打印的颜色分类,激光打印机可以分为彩色激光打印机和黑白激光打印机。,（3）按打印的幅面分类,激光打印机分为 A4 幅面、A3 幅面以及超大幅面。,（4）按打印机的网络功能分类,激光打印机分为网络打印机和非网络打印机。,2.激光打印机的技术指标,（1）打印速度,指每分钟可以打印的页数，用 ppm 表示。,（2）分辨率,分辨率决定打印机打印的清晰程度，用 dpi 表示。,（3）最大打印幅面,最大打印幅面是指激光打印机所能打印的最大纸张幅面。,（4）首页输出时间,指在执行打印命令后，输出打印的第一页内容所用的时间。,（5）最大打印能力,指打印机在一定时间内所能负担的最大打印量，以每月打印多少页为衡量标准。,（6）介质类型,指打印机所能打印的纸张类型。,三、激光打印机选购注意事项,1.注意打印速度,2.注意使用成本,3.注意设备噪声,4.注意服务和细节,四、激光打印机主要耗材的选购,硒鼓是激光打印的主要耗材，为了延长打印机的使用寿命，必须注意鉴别硒鼓的真伪，用户在选购时要注意以下几个方面。,1.看包装,2.看外观,3.看打印样张,4.看碳粉质量,1.了解激光打印机的安装环境要求。,2.了解激光打印机各组件的名称及功能。,3.了解碳粉盒的基本知识。,4.能够正确安装激光打印机。,任务二激光打印机的安装,一、激光打印机安装环境的选择,1.不要将打印机放置在不稳定的平面上，不要接近辐射较大或有发热源的地方。,2.不要堵上或盖住插孔以及打印机机箱的开口。,3.要在打印机四周留有足够的空间以便操作或维修。,4.不要将打印机放置在低温或多尘的环境中。,5.将打印机放置在靠近插座的地方，以方便连接电源。,二、HPLaserJet1008 型激光打印机的各组件名称及功能,1.打印机正面,HPLaserJet1008,型激光打印机正面,激光打印机正面组件名称,2.打印机背面,HPLaserJet1008 型激光打印机背面,激光打印机背面组件名称,3.打印机控制面板,HPLaserJet1008 型激光打印机控制面板,HP LaserJet 1008 型激光打印机控制面板组件名称和功能,4.优先进纸槽,5.主进纸盘,6.出纸槽,HPLaserJet1008 型,激光打印机优先进纸槽,HPLaserJet1008 型,激光打印机主进纸盘,三、打印碳粉盒的基本知识,1.打印碳粉盒的使用寿命,（1）打印碳粉盒的使用寿命取决于打印作业所需要的碳粉量。,（2）碳粉的使用寿命可能会超过打印碳粉盒中的机械部件。,2.打印碳粉盒的保存,（1）在不准备使用打印碳粉盒时，勿将其从包装中取出。,（2）为防止损坏打印碳粉盒，应尽量缩短其暴露在光线下的时间。,（3）某些打印碳粉盒包装上盖有日期代码戳，此代码表示生产日期之后的 30 个月，其目的是便于有效管理厂商与其转售商之间的库存，并不代表碳粉的使用保存期。,1.能够使用激光打印机进行不同类型文档的打印。,2.了解激光打印机用纸的注意事项。,任务三激光打印机的使用,一、激光打印机的送纸方式,激光打印机有优先进纸槽和主进纸盘两种不同的送纸方式，分别具有不同的应用范围。,1.优先进纸槽方式,2.主进纸盘方式,二、激光打印机用纸的注意事项,1.在装纸之前，应将纸抖动几下。,2.纸盒不要装得太满。,3.注意打印用纸的质量。,1.能够根据指示灯显示信息处理激光打印机使用过程中的常见问题。,2.了解硒鼓保养的基本知识。,3.能够完成激光打印机的日常维护和保养。,任务四激光打印机的维护与保养,一、激光打印机指示灯显示,不同指示灯状态代表的含义,不同指示灯状态代表的含义,二、激光打印机常见故障及解决办法,1.打印文稿出现重影现象,2.打印机夹纸,3.打印机不进纸,4.打印时一次进多页纸,5.打印机乱走纸,三、硒鼓的保养,1.不要将硒鼓直接暴露在阳光或者其他强光源之下。,2.把硒鼓从打印机上移走后，应立刻把它放回包装盒或用较厚的软麻布包起来。,3.硒鼓温度较低时，应在室温下搁置 1h 以上再使用。,4.硒鼓挡光板用于屏蔽外部的光源，以保护感光硒鼓。因此，不要打开硒鼓挡光板。,5.不要用手碰硒鼓的表面，要防止硒鼓表面被硬物划伤。,6.不要把硒鼓放置在高温、高湿的地方。,7.确保硒鼓远离显示器、硬盘驱动器、软盘驱动器或任何其他有磁性的物质。,第三节针式打印机,1.了解针式打印机的功能特点。,2.了解针式打印机的技术指标。,3.能够依据使用需求选购合适的针式打印机。,任务一针式打印机的认识,一、针式打印机的功能特点,在一般账务应用中特有的票据、单据、凭证、报表等的打印都离不开针式打印机。,二、针式打印机的主要技术指标,针式打印机的主要技术指标,三、选购针式打印机的注意事项,1.明确自身的应用需求,2.注意产品的性能指标,3.注意产品的可靠性,4.考虑纸张的适应能力,5.选择具有良好售后服务的产品,1.了解针式打印机的安装环境要求。,2.了解针式打印机的各部件及功能。,3.能正确安装针式打印机。,任务二针式打印机的安装,一、针式打印机安装环境的选择,1.针式打印机工作的房间要保持清洁，空气中不能含有酸、碱、油类以及金属粒子，尽可能地减少灰尘。,2.旋转针式打印机的工作台必须稳固无震动，避开火炉、暖气片等发热装置，避免阳光直射。,3.避免在较强电场中使用针式打印机，还应注意远离扬声器、无线电话机等设备。,4.针式打印机的工作环境温度约为 540，温度变化率应小于每小时 10；工作环境湿度约为 30%85%，不结露。,5.供电电源的电压要稳定，最好接入交流稳压电源，避免与大型电动机、电冰箱、空调等大功率或有干扰的电器使用同一电源。,二、针式打印机各部件名称及功能,该型针式打印机正面的部件及功能见表。,打印机正面,打印机背面,OKI 6300F 型针式打印机正面部件及功能,1.了解针式打印机的操作面板各按键的功能。,2.能够使用针式打印机进行文档打印。,3.能够完成针式打印机的基本设置。,任务三针式打印机的使用,一、针式打印机操作面板,打印机操作面板,二、针式打印机操作面板各按键的功能,针式打印机操作面板各按键的功能见表。,打印机操作面板各按键功能,打印机操作面板各按键功能,三、针式打印机的使用注意事项,1.认真阅读打印机操作手册,2.定期清洗打印头。,3.定期清洁和润滑打印机。,4.正确调整打印头和打印字辊之间的间隙。,5.打印颜色变浅时需要更换色带。,6.不要强力操作。,7.要正确接插打印机。,8.切勿带“病”工作。,1.能够完成针式打印机的日常维护与保养。,2.能够处理针式打印机使用过程中的常见故障。,3.能够完成针式打印机的色带更换。,任务四针式打印机的维护与保养,一、针式打印机色带的基本知识,1.色带带基,2.色带接头焊缝,3.色带油墨,4.色带长度,二、打印机的检查和清洁,1.日常检查,2.定期检查,3.清洁打印机,第三节,第一节,扫描仪,第二节,数码相机,数码摄像机,第四章图像视频采集设备,扫描仪、数码相机、数码摄像机都是常见的图像视频采集设备。,第一节扫描仪,1.了解扫描仪的种类和功能。,2.了解扫描仪的主要技术指标。,任务一扫描仪的认识,扫描仪是利用光电技术和数字处理技术，以扫描方式将图形或图像信息转换为数字信号的装置。,一、扫描仪的分类,扫描仪按扫描版面大小可分为 A3 幅面和 A4 幅面扫描仪；按扫描速度可分为高速、中速和低速扫描仪；按结构特点可分为手持式、平板式、滚筒式、馈纸式（也称小滚筒式）、笔式扫描仪等；按应用范围可分为底片扫描仪、三维扫描仪、工程图纸扫描仪、便携式扫描仪、实物扫描仪、条码扫描仪等。,扫描仪,二、扫描仪的功能,1.采集图像,2.编辑图像,3.文字输入,4.复印资料,三、扫描仪的主要技术指标,1.分辨率,2.灰度级,3.色彩位数,4.扫描速度,5.扫描幅面,6.接口方式,1.了解扫描仪的工作环境。,2.了解扫描仪的各部件及按钮的功能。,3.能够依据使用说明安装扫描仪。,任务二扫描仪的安装,扫描仪的安装分为硬件连接和软件安装两个部分。,一、扫描仪安装环境的选择,1.不要将扫描仪放置在不稳定的平面上，不要接近辐射较大或有发热源的地方。,2.在扫描仪四周留有足够的空间以便操作或维修。,3.避免在温度或湿度剧烈变化的地方使用或放置扫描仪。,4.扫描仪要远离阳光直射、潮湿或多尘的地方。,5.避免处于极端环境，超过一定范围的温度、湿度都会影响器件的工作精度。过冷、过热、污染等极端的外界环境会对扫描仪产生不良的影响。,二、扫描仪各部件及按钮名称,EpsonPerfectionV330 型扫描仪的部件,1,扫描仪上盖2,文稿垫3,文稿台,4,扫描头（在文稿台里面）5,USB 接口6,电源插口,EpsonPerfectionV330 型扫描仪按钮,1,电子邮件按钮2,PDF 按钮3,复印按钮,4,电源和启动按钮5,状态指示灯,三、指示灯的状态及功能,EpsonPerfectionV330 型扫描仪状态指示灯的颜色、状态及含义,四、按钮的功能,EpsonPerfectionV330 型扫描仪按钮的功能,1.了解扫描仪的使用注意事项。,2.掌握扫描仪的使用技巧。,3.能够正确使用扫描仪扫描各种文档。,任务三扫描仪的使用,一、扫描前的设置,1.设定扫描图像的类型（RGB、灰阶、CMYK、黑白二值等）。,2.设定扫描分辨率。,3.调整图像尺寸。,4.设置扫描范围（固定尺寸、固定长宽比例）。,5.设置测量单位（厘米、英寸、像素）。,6.设置图像校正工具。,二、扫描仪的使用注意事项,1.扫描仪要摆放在平整、没有震动的地方。,2.扫描仪的摆放位置应远离窗户。,3.第一次使用扫描仪前，一定要先开锁，并且保证电源开关置于“OFF”状态，才能插入电源插头。,4.保持扫描仪玻璃的清洁，它关系到扫描仪的精度和识别率。,5.把要扫描的图像摆放在起始线的中央，这样可以最大限度地减少失真。,6.不宜用超过扫描仪光学分辨率的精度进行扫描。,7.保存图像推荐选用 JPG 格式。,8.一旦扫描仪通电后，禁止热插拔 SCSI、EPP 接口的电缆。,9.扫描仪在工作时不要中途切断电源。,10.不使用时应拔掉电源线。,11.放置锋利物品（包括反射稿上的订书针）时不要随便移动以免划伤玻璃；放下上盖时不要用力过猛，以免打碎玻璃。,三、扫描仪的使用技巧,1.正确摆放扫描对象,2.选择合适的分辨率,3.最好进行预扫,4.选择合适的扫描类型,5.正确扫描文稿,6.调整好亮度和对比度,1.能够解决扫描仪使用过程中的常见故障。,2.能够完成扫描仪的清洁等工作。,3.了解扫描仪日常维护的基本知识。,任务四扫描仪的维护与保养,一、扫描仪常见故障及处理,1.不能启动 EpsonScan,2.按下扫描仪按钮没有启动正确的程序,3.当转换成可编辑文本（OCR）扫描时字符识别度差,4.扫描出的颜色与原件颜色不同,二、清洁扫描仪,1.清洁方法,（1）按下电源按钮 3s 关闭扫描仪。,（2）从扫描仪上拔下交流电源适配器插头。,（3）用一块被中性清洁剂和水浸湿的布清洁扫描仪外壳。,（4）如果文稿台的玻璃表面脏了，用柔软的干布将其擦干净。如果玻璃表面上粘有油或其他不易除去的物质，用少量玻璃清洁剂和软布将其擦去，同时将残留的液体擦干净。,（5）取下文稿垫，并按第 4 步的方法清洁透扫适配器部件的窗口。,（6）确保文稿台表面和透扫适配器部件窗口上没有尘土，因为尘土会使扫描图像出现斑点。,2.清洁扫描仪时的注意事项,（1）不要用力压文稿台的玻璃面。,（2）小心避免刮伤或损坏文稿台的玻璃面，也不要用硬毛刷进行清洁。,（3）不要用酒精、稀释剂或腐蚀性溶剂清洁扫描仪，这些化学试剂会损坏扫描仪部件和外壳。,（4）不要将液体溅到扫描仪的机械部件或电子元件上，这样将永久性地损坏机械部件和电路。,（5）不要向扫描仪内喷洒润滑剂。,（6）切勿打开扫描仪外壳。,三、更换扫描仪光源,扫描仪光源亮度会随着使用时间的增长而减弱。,四、扫描仪的使用保养常识,1.保护好光学部件,2.进行预热,3.不要频繁地开关机,4.环境清洁,第二节数码相机,1.了解常见数码相机的种类和特点。,2.了解常见数码相机的主要技术指标。,任务一数码相机的认识,一、数码相机的种类,常见的数码相机,1.卡片式数码相机,2.长焦式数码相机,3.单反式数码相机,4.微单数码相机,微单数码相机,二、数码相机的主要技术指标,1.光圈,2.快门,3.CCD（CMOS）尺寸,4.光学变焦,5.像素,6.ISO 值,7.手动功能,1.了解数码相机各部件的名称和功能。,2.能够正确安装镜头、存储卡等组件。,3.能够根据使用需要对数码相机进行功能设定，并完成照片的拍摄。,任务二数码相机的使用,一、数码相机各部件的名称,1.尼康 7100 数码相机上方各部件的名称如图和表所示。,尼康 7100 数码相机上方部件,尼康 7100 数码相机上方各部件的名称,2.尼康 7100 数码相机正面/侧面各部件的名称如图和表所示。,尼康 7100 数码相机正面/侧面部件,尼康 7100 数码相机正面/侧面各部件的名称,3.尼康 7100 数码相机正面/底部各部件的名称如图和表所示。,尼康 7100 数码相机正面/底部部件,尼康 7100 数码相机正面/底部各部件的名称,二、模式拨盘及释放模式拨盘,1.模式拨盘,数码照相机提供多种照相模式，若要选择一种模式，需要按下模式拨盘锁定解除并同时旋转模式拨盘至所需设定。,模式拨盘,2.释放模式拨盘,若要选择一种释放模式，需要按下释放模式拨盘锁定解除并同时将释放模式拨盘旋转至所需设定。,释放模式拨盘,1.能够处理数码相机使用中的常见问题。,2.能够正确完成数码相机及电池的日常维护。,任务三数码相机的维护与保养,一、常见问题的处理,数码相机的问题提示及解决方法,二、数码相机的存放,当在较长的时间内不使用数码相机时，应取出电池并套上端子盖，然后将其存放在干燥的地方。切不可将数码相机与石脑油或樟脑丸一起存放，也不可存放在以下环境中：,1.通风差或湿度超过 60%的地方。,2.产生强电磁场的设备（如电视机或收音机）附近。,3.温度高于 50或低于-10的场所。,三、数码相机及电池保养的注意事项,1.避免跌落。,2.保持干燥。,3.避免温度突变。,4.远离强磁场。,5.切勿长时间将镜头对准太阳或其他强光源。,6.在取出电池或切断电源之前关闭数码相机。,7.保持镜头接点的清洁。,8.不可用清洁工具捅戳或用吹气球直吹帘幕。,四、数码相机清洁的注意事项,在清洁数码相机之前，一定要关闭数码相机电源开关。清洁的部位及方法如下：,1.清洁数码相机外部，使用软布轻轻擦拭数码相机机身表面。,2.清洁液晶屏和取景框，只能使用干净的软布轻轻擦拭。,3.清洁数码相机存储卡槽及电池槽，使用软毛刷或吹气球清理内部灰尘。,4.清洁镜头，先用吹气球吹去灰尘，再用专业镜头纸画圆擦拭。,在清洁数码相机的时候还要注意两点：一是不要使用苯或酒精及烈性溶液清洁数码相机；二是一定要在取出电池或拔下 AC 转接器后进行清洁。,第三节数码摄像机,1.了解常见数码摄像机的类型和功能特点。,2.了解常见数码摄像机的技术指标。,任务一数码摄像机的认识,一、数码摄像机的分类,1.按使用用途划分,（1）广播级,（2）专业级,（3）消费级,不同用途的摄像机,2.按存储介质划分,（1）磁带式,（2）光盘式,（3）硬盘式,（4）存储卡式,3.按传感器分,（1）按传感器类型分,CCD。,CMOS。,（2）按传感器数目分,单 CCD。,3CCD。,二、数码摄像机的主要技术指标,1.像素,2.镜头,3.数码变焦,4.液晶显示屏,1.了解数码摄像机各部件的名称及功能。,2.能够正确使用数码摄像机完成录像和照片的拍摄。,任务二数码摄像机的使用,一、索尼 HDR-PJ510E 数码摄像机各部件的名称及功能,1.HDR-PJ510E 数码摄像机的镜头部分，如图所示。,2.HDR-PJ510E 数码摄像机的监视器部分。,镜头部分,1,多功能接口2,镜头（搭载 G 镜头）,3,内置麦克风,监视器部分,1,液晶屏/触摸面板2,扬声器,3,投影聚焦控制杆4,投影镜头5,GPS 天线,3.HDR-PJ510E 数码摄像机的侧面部分（监视器一边），如图所示。,侧面部分（监视器一边）,1,观看影像按钮 2,POWER（电源）按钮3,PROJECTOR（投影）按钮,4,存储卡插槽5,存储卡存取指示灯6,麦克风插孔,7,耳机插孔 8,PROJECTORIN 插孔9,HDMIOUT 插孔,4.HDR-PJ510E 数码摄像机的侧面部分（腕带一边），如图所示。,侧面部分（腕带一边）,1,变焦控制杆2,PHOTO（照片）按钮3,POWER（电源）/CHG（充电）指示灯4,电池组,5,START/STOP（开始/停止）按钮6,DCIN 插孔7,Multi/MicroUSB 端子8,腕带9,肩带挂钩10,内置式 USB 数据线11,三脚架用螺丝孔12,BATT（电池）释放杆,二、拍摄时画面显示的说明,拍摄时液晶屏上的显示,a）动画模式b）照片模式,1,变焦按钮及拍摄拍照按钮2,菜单按钮3,智能自动模式4,录制状态5,AE/AF 锁定状态,6,GPS 定位状态7,跟踪对焦8,变焦、电池余量,9,计时器、照片拍摄中显示、拍摄/播放/编辑媒体,10,剩余时间、画质、帧速率、拍摄模式、
