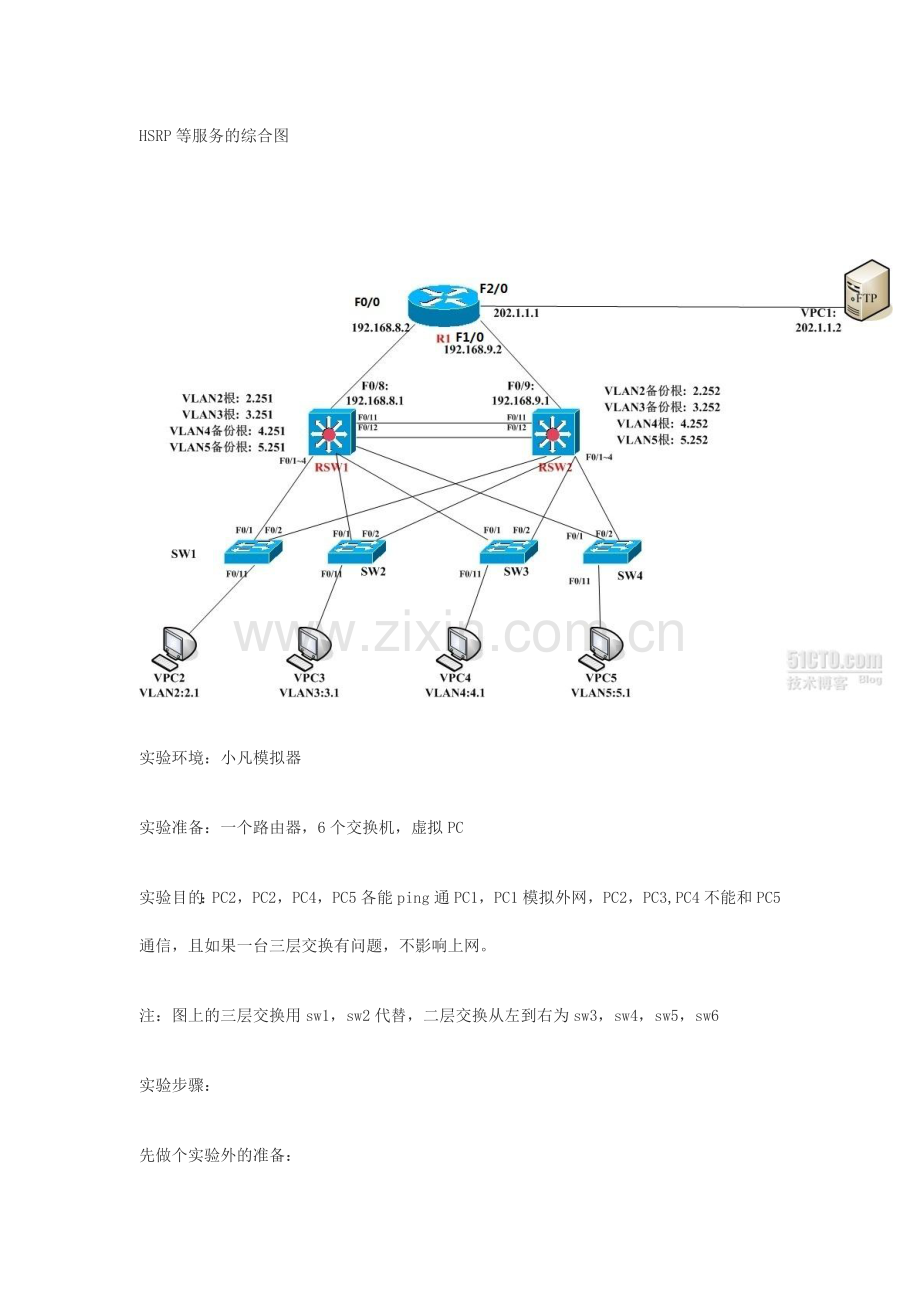

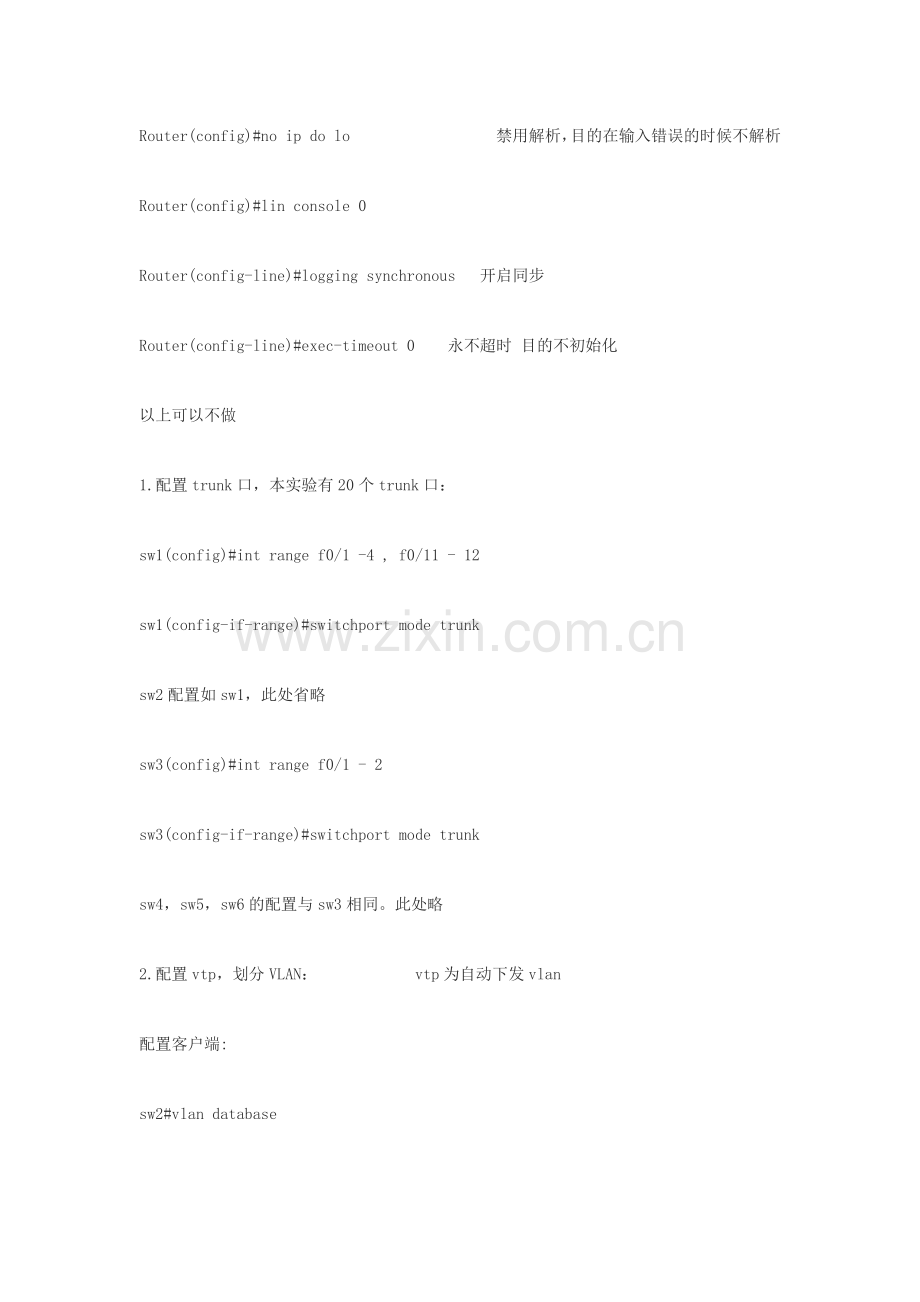

HSRP等服务的综合图实验环境：小凡模拟器实验准备：一个路由器，6个交换机，虚拟PC 实验目的：PC2，PC2，PC4，PC5各能ping通PC1，PC1模拟外网，PC2，PC3,PC4不能和PC5通信，且如果一台三层交换有问题，不影响上网。注：图上的三层交换用sw1，sw2代替，二层交换从左到右为sw3，sw4，sw5，sw6 实验步骤：先做个实验外的准备： Router(config)#no ip do lo 禁用解析，目的在输入错误的时候不解析 Router(config)#lin console 0 Router(config-line)#logging synchronous 开启同步 Router(config-line)#exec-timeout 0 永不超时目的不初始化以上可以不做 1.配置trunk口，本实验有20个trunk口： sw1(config)#int range f0/1 -4 , f0/11 - 12 sw1(config-if-range)#switchport mode trunk sw2配置如sw1，此处省略 sw3(config)#int range f0/1 - 2 sw3(config-if-range)#switchport mode trunk sw4，sw5，sw6的配置与sw3相同。此处略 2.配置vtp，划分VLAN： vtp为自动下发vlan 配置客户端: sw2#vlan database sw2(vlan)#vtp client sw2(vlan)#vtp password 123 vtp的密码 sw2(vlan)#exit APPLY completed. sw2,sw3,sw4,sw5,sw6的配置相同，此处略 sw1#vlan database sw1(vlan)#vtp domain sw1(vlan)#vtp password 123 sw1(vlan)#vlan 3 sw1(vlan)#vlan 4 sw1(vlan)#vlan 5 sw1(vlan)#exit APPLY completed. 查看各交换是否学到了vlan： sw2#show vlan-switch brief VLAN Name Status Ports ---- -------------------------------- --------- ------------------------------- 1 default active Fa0/0, Fa0/5, Fa0/6, Fa0/7 Fa0/8, Fa0/9, Fa0/10, Fa0/13 Fa0/14, Fa0/15 2 VLAN0002 active 3 VLAN0003 active 4 VLAN0004 active 5 VLAN0005 active 经验证已经所有交换机都学到了vlan 3.配置二层交换把vlan加入接口： sw3：sw3(config)#int f0/11 sw3(config-if)#switchport access vlan 2 sw4： sw4(config)#int f0/11 sw4(config-if)#switchport access vlan 3 sw5(config)#int f0/11 sw5：sw5(config-if)#switchport access vlan 4 sw6(config)#int f0/11 sw6：sw6(config-if)#switchport access vlan 5 4.配置三层交换生成树：sw1为vlan2，vlan3的根，vlan4.vlan5的备份根，sw2为vlan4，vlan5的根，vlan2，vlan3的备份根： sw1： sw1(config)#spanning-tree vlan 2 root primary sw1(config)#spanning-tree vlan 3 root primary sw1(config)#spanning-tree vlan 4 root secondary sw1(config)#spanning-tree vlan 5 root secondary sw2：sw2(config)#spanning-tree vlan 2 root secondary sw2(config)#spanning-tree vlan 3 root secondary sw2(config)#spanning-tree vlan 4 root primary sw2(config)#spanning-tree vlan 5 root primary 5.配置快速端口4个，配置以太网通道： sw3：sw3(config)#int f0/11 sw3(config-if)#spanning-tree portfast sw4，sw5，sw6配置与sw3相同，此处略 sw1：sw1(config)#int range f0/11 - 12 sw1(config-if-range)#channel-group 1 mode on sw2与sw1的速端口配置相同，此处略 6.启用三层交换的路由功能，并配置ip： sw1：sw1(config)#ip routing sw1(config)#int vlan 2 sw1(config-if)#ip add 192.168.2.251 255.255.255.0 sw1(config-if)#int vlan 3 sw1(config-if)#ip add 192.168.3.251 255.255.255.0 sw1(config-if)#int vlan 4 sw1(config-if)#ip add 192.168.4.251 255.255.255.0 sw1(config-if)#int vlan 5 sw1(config-if)#ip add 192.168.5.251 255.255.255.0 sw2：sw2(config)#ip routing sw2(config)#int vlan 2 sw2(config-if)#ip add 192.168.2.252 255.255.255.0 sw2(config-if)#int vlan 3 sw2(config-if)#ip add 192.168.3.252 255.255.255.0 sw2(config-if)#int vlan 4 sw2(config-if)#ip add 192.168.4.252 255.255.255.0 sw2(config-if)#int vlan 5 sw2(config-if)#ip add 192.168.5.252 255.255.255.0 7.在三层交换上搭建dhcp服务，以便PC能自动获得ip： sw1：sw1(config)#ip dhcp pool 2 sw1(dhcp-config)#network 192.168.2.0 sw1(dhcp-config)#dns-server 202.106.0.20 sw1(dhcp-config)#default-router 192.168.2.254 sw1(config)#ip dhcp pool 3 sw1(dhcp-config)#network 192.168.3.0 sw1(dhcp-config)#dns-server 202.106.0.20 sw1(dhcp-config)#default-router 192.168.3.254 sw1(config)# ip dhcp pool sw1(dhcp-config)#network 192.168.4.0 sw1(dhcp-config)#dns-server 202.106.0.20 sw1(dhcp-config)#default-router 192.168.4.25 sw1(config)#ip dhcp pool 5 sw1(dhcp-config)#network 192.168.5.0 sw1(dhcp-config)#dns-server 202.106.0.20 sw1(dhcp-config)#default-router 192.168.5.254 sw2也要搭建dhcp，为了提供备份，配置和sw1一样，此处略 8.测试PC能否获得IP，经测试结果为： 9.配置HSRP：sw1为vlan2 vlan3 的活跃路由器，vlan4.vlan5的备份路由器，sw2为vlan4，vlan5的活跃路由器，vlan2，vlan3的备份路由器： sw1：sw1(config)#int vlan 2 sw1(config-if)#standby 2 ip 192.168.2.254 指定虚拟路由器 sw1(config-if)#standby 2 priority 200 配置优先级 sw1(config-if)#standby 2 preempt 配置占先权 sw1(config-if)#standby 2 track f0/8 80 配置端口跟踪 sw1(config)#int vlan 3 sw1(config-if)#standby 3 ip 192.168.3.254 sw1(config-if)#standby 3 priority 200 sw1(config-if)#standby 3 preempt sw1(config-if)#standby 3 track f0/8 80 sw1(config)#int vlan 4 sw1(config-if)#standby 4 ip 192.168.4.254 sw1(config-if)#standby 4 priority 150 sw1(config-if)#standby 4 preempt sw1(config-if)#int vlan 5 sw1(config-if)#standby 5 ip 192.168.5.254 sw1(config-if)#standby 5 priority 150 sw1(config-if)#standby 5 preempt sw2：sw2(config-if)#int vlan 4 sw2(config-if)#standby 4 ip 192.168.4.254 sw2(config-if)#standby 4 priority 200 sw2(config-if)#standby 4 preempt sw2(config-if)#standby 4 track f0/9 80 sw2(config-if)#int vlan 5 sw2(config-if)#standby 5 ip 192.168.5.254 sw2(config-if)#standby 5 preempt sw2(config-if)#standby 5 priority 200 sw2(config-if)#standby 5 track f0/9 80 sw2(config)#int vlan 2 sw2(config-if)#standby 2 ip 192.168.2.254 sw2(config-if)#standby 2 preempt sw2(config-if)#standby 2 priority 150 sw2(config-if)#int vlan 3 sw2(config-if)#standby 3 ip 192.168.3.254 sw2(config-if)#standby 3 priority 150 sw2(config-if)#standby 3 preempt 经验证show standby brief: sw1: sw2: 10.在三层交换上配置路由信息和ip (有不同种方法，这里用rip) sw1：sw1(config)#int f0/8 sw1(config-if)#no switchport sw1(config-if)#ip add 192.168.8.1 255.255.255.0 sw1(config-if)#no shut sw1(config)#router rip sw1(config-router)#version 2 sw1(config-router)#no auto-summary sw1(config-router)#network 192.168.2.0 sw1(config-router)#network 192.168.3.0 sw1(config-router)#network 192.168.4.0 sw1(config-router)#network 192.168.5.0 sw1(config-router)#network 192.168.8.0 sw2：sw2(config)#int f0/9 sw2(config-if)#no switchport sw2(config-if)#ip add 192.168.9.1 255.255.255.0 sw2(config-if)#no shut sw2(config)#router rip sw2(config-router)#version 2 sw2(config-router)#no auto-summary sw2(config-router)#network 192.168.2.0 sw2(config-router)#network 192.168.3.0 sw2(config-router)#network 192.168.4.0 sw2(config-router)#network 192.168.5.0 sw2(config-router)#network 192.168.9.0 11.配置路由器的ip和路由 rt1：Router(config)#int f0/0 Router(config-if)#ip add 192.168.8.2 255.255.255.0 Router(config-if)#no shut Router(config-if)#int f1/0 Router(config-if)#ip add 192.168.9.2 255.255.255.0 Router(config-if)#no shut Router(config-if)#int f2/0 Router(config-if)#ip add 202.1.1.1 255.255.255.0 Router(config-if)#no shut Router(config-if)#exit Router(config)#router rip Router(config-router)#version 2 Router(config-router)#no auto-summary Router(config-router)#network 192.168.9.0 Router(config-router)#network 192.168.8.0 Router(config-router)#network 202.1.1.0 12.配置pc1的ip为202.1.1.2/24 网关为202.1.1.1 测试pc2，pc3，pc4，pc5，都能ping通pc1 测试断掉sw1的f0/8和路由的f0/0继续PING也可以ping通（注：实际环境中只断掉sw1的端口就可以）sw2为全是活动的测试断掉sw2的f0/9和路由的f1/0，继续测试ping也能ping通，此时sw1为全是活动的 13.禁制pc2，pc3，pc4能ping通pc5：写acl sw1：sw1(config)#access-list 100 deny ip 192.168.4.0 0.0.0.255 192.168.5.0.0.0.0.0.255 sw1(config)#access-list 100 deny ip 192.168.2.0 0.0.0.255 192.168.5.0.0.0.0.0.255 sw1(config)#access-list 100 deny ip 192.168.3.0 0.0.0.255 192.168.5.0.0.0.0.0.255 sw1(config)#int vlan 5 sw1(config-if)#ip access-group 100 out sw2也得写acl。配置和sw1一样，此处略。经验证:PC2,PC3,PC4各能互通，但不能ping通PC5
