电气安全培训演示幻灯片.ppt

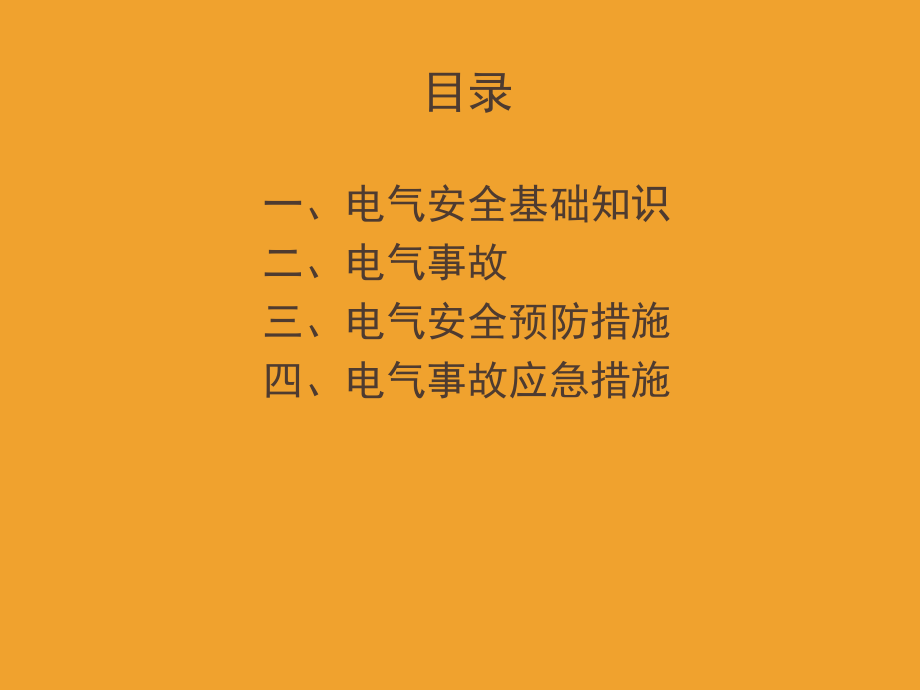

按一下以編輯母片文字樣式,第二層,第三層,第四層,第五層,*,*,按一下以編輯母片標題樣式,电气安全培训,1,目录,一、电气安全基础知识,二、电气事故,三、电气安全预防措施,四、电气事故应急措施,2,一、电气安全基础知识,1.1,术语及常识,1.2,电气安全常见相关法规标准,3,1.1,术语及常识,电是什么：,电是从一处到另一处的能量流动,一定流量的电子（电流）通过导体,点在闭合回路中通过,电路,连续的环路,电源,导体,电路打开或闭合,危险电路,并不总需要电线,空气能够导电并建立电路,比如闪电、电弧,4,电气安全,：,主要包括人身安全和设备安全两个方面,。,人身安全,：在从事电气工作和电气设备操作使用过程中人员的安全。,设备安全,：电气设备及有关其他设备、建筑的安全,人的不安全行为,：,1.,违章性行为（故意型、疏忽大意型）,2.,缺乏安全用电知识行为（如任意摆,动带电设备、私自乱接电源）,1.1,术语及常识,短路,：,是指在正常电路中电势不同的两点不正确地直接碰接或被阻抗（或电阻）非常小的导体接通时的情况。短路时电流强度很大，往往会损坏电气设备或引起火灾。,5,电击（触电）,：电流通过人体或动物体而引起的病理生理效应。,直接接触,：人或动物与带电部份的接触。,间接接触,：人或动物与故障情况下变为带电的外露导电部份的接触。,电气安全工作条件,：在导体或导电部件的安装处或其附近，带电部件被隔离、锁定和标识在规定状态，经测试确保现场没有电压并且按规定接地的一种状态。,个人电弧防护用品,：用于保护可能暴露于电弧和相关高温危害重人员的个人防护用品。如电弧防护服、头盔、手套、鞋罩等,1.1,术语及常识,6,电气装置,开关,断路器,控制柜、电气开关设备,通电,/,断电,熔丝,接地,故障,/,接地故障,插座,/,插头,负载,PPE,配电盘,变压器,1.1,术语及常识,7,接地,：,一般将大地作为电气上的“地”，工程上取为零电位。接地是指将电气系统或装置上的导体的某些部份与“地”进行电气连接的技术措施。,接地分类,：,功能性接地,保护性接地,1.1,术语及常识,8,电气产品的安全认证,电气产品安全认证是对材料选用和设备制造这两个环节安全性是否合格的一种确认。,中国,3C,认证：强制性安全认证，,22,类电气产品，包括：电线电缆、低压电气、开关插座等家用电具、照明设备、电动工具机各类家电设备。,美国,UL,认证：没有强制认证属性，但受到广泛信赖。,欧盟,CE,认证：符合低电压指令要求。,1.1,术语及常识,9,GB 50054-2011,低压配电设计规范,DL/T 320-2010,个人电弧防护用品通用技术要求,GB/T 13869-2008,用电安全导则,GB/T 24612-2009,电气设备应用场所的安全要求,GB/T 29480-2013,接近电气设备的安全导则,JGJ 46-88/2005,施工现场临时用电安全技术规范,GB/T 3787-2006,手持电动工具的管理、使用、检查和维修安全技术规程,GB 13955-2005,剩余电流动作保护装置安全安装和运行,GB(GB/T)16895,系列,低压电气装置,GB 3836,系列,爆炸性气体环境用电器设备,GB 13476,系列,可燃性粉尘环境用电气设备,1.2,电气安全常见法律法规,10,二、电气事故,2.1,电气事故类型,2.2,电气事故案例,2.3,电气事故应急处理,11,电气火灾,触电,雷击,静电,电磁辐射,电气事故种类,2.1,电气事故类型,12,触电事故是由电流及其转换成的其他形式的能量造成的伤害,分为电击和电伤两种。,a.,电击,2.1,电气事故类型,1.,触电事故：,电击是由于电流通过人体内而造成的内部器官在生理上的反应和病变，如：,刺痛、灼热感、痉挛、麻痹、昏迷,心室颤动或停跳、呼吸困难或停止等。,电击,直接接触电击,（正常状态下的带电体）,间接接触电击,（异常状态下,意外带电的带电体）,电击,单相电击,多相电击,跨步电压电击,13,b.,电伤,电弧烧伤,：,弧光放电造成的烧伤，,是最严重的电伤,(,温度可达,8000,),电流灼伤,：,人体与带电体接触，电流通过人体时，因电能转换成德热能引起的伤害。一般发生在低压电气设备上。数百毫安的电流即可造成灼伤，数安得电流则会形成严重的灼伤,皮肤金属化,电烙印,机械性损伤,电光眼等,2.1,电气事故类型,1.,触电事故：,14,感知电流,引起人有感觉的最低电流,(0.51mA),成年男性平均：,1.1mA,成年女性约为：,0.7mA,摆脱电流,人触电后能自行摆脱的最大电流,(510mA),成年男性平均：,16mA,成年女性平均,10.5mA,室颤电流,通过人体引起人体引发心室发生纤维性颤动的最小电流。当电流持续时间超过心脏跳动周期时,如来不及抢救,数分钟甚至数秒即可导致生物性死亡。,(,约为,50mA),2.1,电气事故类型,1.,触电事故：,15,2.1,电气事故类型,1.,触电事故,类型示意,1.,中性点直接接地系统的单相触电,2.,中性点不接地系统的单相触电,3.,跨步电压触电,3.,两相触电,16,1),人体电阻因人而异,且与环境及接触的电压有关,(,皮肤干燥,洁净,无损伤时,R=3,00020,兆欧,皮肤潮湿时,R,=,5001,000,欧。,),2),手背皮肤电阻比手掌要高,3),在合开关时最好用右手,(,即使触电,电流流过心脏的机率也较小,),4),如果你感觉到设备有漏电现象,应实时通知机电人员。,不同途径下流经心脏电流的比例,从一手到另一只手,3.3%,从一只脚到另一只脚,0.4%,从右手到脚,3.7%,从左手到脚,6.7%,2.1,电气事故类型,1.,触电事故：,17,6-9,月份最多,(,夏季炎热,潮湿,),中青年工人多,低压设备触电事故多,错误操作和违章作业造成的触电事故多,电气连接部位触电事故多,冶金,建筑,机械行业触电事故多。,2.1,电气事故类型,1.,触电事故：,伤害规律,18,问题,触电对人体损伤程度相关因素,?,电流大小,：,流过身体的电流越大,人的生命危险性就越大,2025mA,以上的工频电流都容易产生严重后果。,电流持续时间（毫秒）：,人体通电时间越长,人的危险性越大。,电流,途径：,以胸部至手,手至脚最为危险,臀部或背部至手,手至手也很危险,脚至脚的危险性较小。,人体健康状况等,2.1,电气事故类型,19,a),直接接触电击防护,绝缘,防止绝缘老化,绝缘损坏,屏护,遮栏,栅栏等,(,应有“止步,高压危险”,等标志,),间距,低压操作时,人体及其所携带工具与带电体之间的,距离不得小于,0.1,m,。,b),间接接触电击防护,(,故障状态下的电击,),保护接地,设备的某一部位经接地装置与大地紧密连,接起来。,保护接零,设备正常情况下不带电的金属部分与配电,网保护零线紧密连接起来。,2.1,电气事故类型,1.,触电事故：,防护措施,20,2.,雷击事故：,由大气电形成造成的事故,雷电的种类,直击雷,闪电感应,球雷,雷电的危害形式,电性质的破坏作用,热性质的破坏作业,机械性质的破坏作用,雷电危害的事故后果,火灾和爆炸,触电,设备和设施毁坏,大规模停电,2.1,电气事故类型,21,2.,雷击事故：,防雷措施,防雷装置,：,避雷针、避雷网、避雷带,、,避雷线,、,避雷器等,。,包括：接闪器、引下线、接地装置三部分,。（,反击,）,避雷针：保护范围确定,h/2,h,ha,hx,r=1.5hP,r地面保护半径m,h避雷针高度m,P高度影响系数；h30m取1，30120m取5.5/h，120取h120m,rx避雷针在hx水平面上的保护半径,hx被保护物高度m,ha避雷针的有效高度m,rx,2.1,电气事故类型,22,避雷器,分为阀型、管型和氧化锌避雷器,接在被保护设备引入端，上端接带电部分、下端接地,。,正常时，避雷器内部间隙保持绝缘，过电压时间隙放电接地，截断冲击波，使引入被保护设备的电压为避雷器“残压,”，,雷电过后，避雷器恢复绝缘状态,。,被保护,设备,过电压,避雷器,接地,线路,2.,雷击事故：,防雷措施,2.1,电气事故类型,23,2.,雷击事故：,人身如何防雷,2.1,电气事故类型,(1).,在建筑物或高大树木屏蔽的街道躲避雷雨时,应离开墙壁或树干,8M,以上,;,(2).,不要在孤独树木和无防雷设施的小建筑物下避雨,应在有宽大金属架构或有防雷设施的建筑物中避雨,;,(3).,在室内应离开电源线,电话线,室内电视线,1.5M,以上,电视机在雷雨天气中停用,并关闭门窗,.,24,3.,静电事故：,由静止的正负电荷形成的能量造成的事故,静电产生的机理,接触,-,分离起电,破断起电,感应起电,电荷迁移,其他,常见的静电形式,人体静电,固体及粉体静电,液体静电,蒸汽和气体静电,静电特点,电压高，能量不大,静电的危害,引发燃烧或爆炸,静电电击,损坏电子组件或设备,影响正常的工艺过程或破坏正常的工作状态,当你感觉电击时，你身上的静电电压,已超过,2000V,！,当你看见放电火花时，你身上的静电,电压已高达,5000V,！,当你听到放电声音时，你身上的静电,电压已高达,8000V,！,2.1,电气事故类型,在有静电危险的场所,工作人员应,穿用防静电鞋和防静电工作服,!,25,2.1,电气事故类型,4.,电磁辐射事故,:,由电磁波形式的能量造成的事故,.,高频设备附近可能存在超标准的电磁辐射,它对人体产生的伤害表现症状有,:,头痛,多汗,记忆力衰退,脱发等,.,26,火灾和爆炸往往造成重大的人员伤亡和巨大的经济损失,电气原因造成的火灾事故仅次于一般明火的火灾事故,居第二位。,危险温度,短路,接触不良,严重过载,铁心过热,散热失效等,电热器具和照明灯具的危险温度,电火花和电弧,2.1,电气事故类型,5.,电气火灾：,27,2.1,电气事故类型,5.,电气火灾,电气引燃源,短路,过载,漏电,接触不良,铁心过热,散热不良,机械故障,电压异常,电热器具和照明器具,电磁辐射能量,形成危险温度的典型情况,电火花和电弧,工作电火花及电弧,事故电火花及电弧,电气装置及电气线路发生燃爆,油浸式变压器火灾爆炸,电动机着火,电缆火灾爆炸,28,2.1,电气事故类型,5.,电气火灾,电气火灾的特点,:,1.,着火后电气装置可能仍然带电,且因电气绝缘损坏或带电导线断落等接地短路事故发生时,在一定范围内存在着危险的接触电压和跨步电压,灭火时若未注意或未预先采取适当安全措施,便会引起触电伤亡事故,.,2.,充油电气设备,(,如变压器,油开关,电容器等,),受热后有可能发生喷油,甚至爆炸,造成火灾蔓延并危及救火人员的安全,.,所以扑来灭电气火灾,应根据场所和电气装置的情况,针对性地进行有效扑救,.,电气火灾的直接原因,是,电火花,电弧和危险温度,.,发生线路短路,过载,使用电炉,电气照明不当均会引发电气火灾,.,29,案例,一,8,月,2,日,16,时,49,分,30,秒，,某,事业处,LCD,组装厂员工员趴在测试线尾段捡丢失在对面线体的流程卡，因碰到产线带电的集电子而导致触电。,结 果,陈员经抢救无效死亡。,警 示,提高安全意识、规范操作流程，严肃工作纪律。发现异,常,及时,向,线长或干部,反,映,不,要,擅,自处理,。,2.2,电气事故案例,30,某汽车队在清运建筑工程废料时,违反起重吊装安全规程。在吊车大臂与上方的高压线安全距离不足时,盲目作业,致使吊车的大臂碰触到上方,10KV,高压线,造成,2,名辅助吊装作业的工人触电。,触电工人一死一伤。,吊车司机与信号指挥人员违反安全操作规程。,2.2,电气事故案例,案例,二,结 果,警 示,31,2008,年,11,月,14,日,6,时,10,分许,上海商学院宿舍楼,602,室发生火灾,4,名女生从六楼跳下当场身亡,。火灾原因查明，系住宿学生违规使用“热得快”电器故障，并引燃周围可燃物所致。,2.2,电气事故案例,案例,三,32,2003,年,7,月,16,日，,NBE,成型员工周某违反住宿公约，在电发,E,栋宿舍内,私接电源,，并将,电热杯,放在柜子中烧开水，没有拔掉电源人却睡着了，电热杯内水烧干后起火，幸好警卫发现及时，没有造成重大事故，肇事者周某依公司规定予以除名处分。,2.2,电气事故案例,案例,四,33,2007,年,1,月,25,日，富弘,B,栋宿舍,331,房间,5#,床员工葛良栋,私拉延长线将手机放在床上充电,因葛员上夜班,(21:3008:00),睡觉比较沉,一直睡到,2100,当时心里比较急,上班时忘记把手机带在身上。当时床上有被子,手机,书,衣服等许多物品堆积。手机因充电时间过长而起火，当时宿舍内无人，造成火势蔓延，幸而路过同仁发现火情并得到宿管、治保、工安人员的奋力扑救，未造成人员伤亡及重大损失。,2.2,电气事故案例,案例,五,34,2.3,电气事故应急处理,人员触电应急处理,人员触电,切断电源,向上级报告,同事,A,同事,B,脱离带电体,通知保健室,紧急救护,急救员,/,护士,送往医院,35,2.3,电气事故应急处理,触电急救的原则,:“,迅速脱离电源,紧急就地救护,方法措施正确,细致耐心坚持,.”,触电急救的方法,:,有心跳但呼吸停止,采用口对口人工呼吸法,;,（图示）,有呼吸但心跳停止,采用胸外心脏挤压法,.,（图示）,36,电气火险应急处理,电气火险,通知机电,/,工务,向上级报告,同事,A,同事,B,切断电源,附近人员疏散,电气灭火,干粉灭火器,清理现场,机电人员,产线干部,2.3,电气事故应急处理,37,电气火险应急处理,2.3,电气事故应急处理,1.,停电扑救,:,切断电源,.,2.,带电扑救,:,因情况紧急而来不及停电或无法切断电源,采取带电扑救,.,电气火灾扑救常识,:,a.,电气火灾扑救时,应使用,二氧化碳,干粉灭火器,进行灭火，不能直接用泡沫灭火器进行灭火扑救,b.,使用以上灭火器时,应注意灭火器的机体,喷嘴以及人体与,带电体之间的距离尽量保持在,0.4m,以上,c.,对架空线路及空中设备灭火时,人与带电体之间的仰角不,应超过,45,0,防止导线断落下来,危及灭火人员安全,d.,工作着的电动机着火时,为防止设备的轴及轴承变形,不宜,使用干粉,砂子和泥土等灭火,以免造成电机的绝缘和轴承,受损,38,三、电气安全预防措施,3.1,识别电气危害,3.2,电器一般安全要求,3.2,触电防护技术,39,和环境相关的电气危险因素,3.1,识别电气危害,40,因素,解释,裸露的电气部件,包括没有适当接地、隔离或者绝缘的部件。由于疏忽，员工可能接触到或者过度接近而低于安全距离，因此遭受电气危险,未经检测,/,批准的工具,/,设备,非经正规检测或者认证的工具或者设备可能带来危险,绝缘不妥当,工具绝缘磨损或者磨破带来电击危险,未接地工具,设备缺少正确接地能带来电气危险（插座的第三极）,已经损坏的工具,曾经摔落或者不妥当保管的工具可能破坏了导线或者绝缘,导电的梯子,如果在架空电线下或者潮湿条件下使用金属梯会带来危险,和设备相关的电气危险因素,3.1,识别电气危害,41,因素,解释,5S,差,杂乱、不除潮、电气设备盖不及时恢复以及其他糟糕的,5S,能带来电气危害,工具使用不当,没有及时更换旧的或者故障设备，使用不正确的工具或者不正确使用工具都可能带来电气危险,缺乏标识,标识能警告员工注意带电导体和安全距离，如果缺少标识会带来危险,没有正确使用,PPE,未受保护或者保护不妥当的员工有遭受电击的危险,缺乏清晰的安全程序,如果组织的安全程序不清晰或者没有，员工可能采取,“,抄快捷方式,”,的后果严重的工作方式或者危险的工作方式,缺少培训,需要培训员工在带电设备附近工作的正确程序，如果没有培训或者培训不到位，员工可能采取,“,抄快捷方式,”,的后果严重的工作方式或者危险的工作方式,缺少强制实施,如果组织不强制实施电气安全程序，将传递给员工信息：组织不重视程序，员工也将效仿,和工作实践相关的电气危险因素,3.1,识别电气危害,42,因素,解释,人体重量,面对电击，重的人比轻的人有更大的电阻,视力,员工如果视力不好，可能忽视警告标志或者可以看见的危害（比如磨损的电线）,不合适的,PPE,如果为了舒服选择不合适的,PPE,，可能带来伤害的危险。,不适用,PPE,如果员工不使用,PPE,，如果发生电气事故，将完全置身于危险中。,不专心,不专注或者对环境漫不经心的员工可能忽略电气危害。,使用不正确的工具,员工使用损坏的工具或者不合适的工具会置自身于危险中。,不遵循程序,员工不遵循组织的电气安全程序会给自己或他人带来危险。,和个人相关的电气危险因素,3.1,识别电气危害,43,3.1,识别电气危害,常识,2:,当你在办公室使用排插时,同时使用多个排插并供十台以上设备,(,如计算机,打印机,钦水机等,),或者你在宿舍内用普通插座连接空调或使用大功率电器,(,如电炉,),时,就可能发生因过负荷造成导线绝缘层破坏,引起短路,进而引发电气火灾事故。,常识,1:,如果你发现导线绝缘层破坏,(,如划伤,压伤,),致使导线裸露,应做隔离并通知机电人员处理。,44,3.1,识别电气危害,常识,3:,一般在插座中有三根线,其中有黄,绿双色线,(PE,线,),称为接地线,它是防止触电所采取的措施之一,.,如图所示,:,E,L,N,零线,火线,接地線,45,3.2,电器一般安全要求,1.,当采用多相供电时，同一建筑物、构筑物的电线绝缘层颜,色选择应一致,一般,2.,槽,/,管设置应紧贴建筑物表面，且横平竖直、固定可靠；,3,.,塑料管不应敷设在高温和易受机械损伤的场所。,4.,管内导线包括绝缘层在内的总截面积不应大于管子内空截,面积的,40%,。,5.,线槽内包括绝缘层在内的导线总截面积不应大于线槽截面,积的,60%,。,6,.,配线工程中非带电金属部分的接地和接零应可靠。,7.,各种线缆无论是否带电,严禁最内层绝缘裸露,.,线槽,/,线管,/,配线,46,3.2,电器一般安全要求,電源盒未緊貼建筑物。,線路裸露,线槽,/,线管,/,配线,47,3.2,电器一般安全要求,線路裸露,线槽,/,线管,/,配线,2025/8/27,48,3.2,电器一般安全要求,8.,线槽应予以固定,防止被员工碰到后移动,.,9.,金属桥架上不准铺设单层绝缘电缆,.,10.,线缆拆除应彻底,;,不拆除部分必须进行标识,并能防止标识破损或无法识别,.,11.,导电线缆严禁承载拉力,.,12.,仓库,/,产线电气线路必须采用双重绝缘防护,.,13.,在防爆场所,当易燃物质比空气重时，电气线路应在较高处敷设；当易燃物质比空气轻时，电气线路宜在较低处或电缆沟敷设。,14.,在防爆场所,各线路必须采用金属套管,同一交流回路的导线应穿于同一钢管内。,线槽,/,线管,/,配线,49,3.2,电器一般安全要求,电线槽保护盖严重破损,线槽,/,线管,/,配线,50,3.2,电器一般安全要求,裸露的电线不堪重 负,线槽,/,线管,/,配线,51,3.2,电器一般安全要求,1.,暗装的,插座,/,开关,应紧贴墙面，四周无缝隙，安装牢固，表面光滑整洁、无碎裂、划伤，装饰帽齐全；,2.,凸装于墙壁,/,柱的插座,/,开关应用螺钉等固定牢固,;,3.,如插座需安装在地面上,应先将插座固定在木板或其它绝缘介质上,再固定到地面,;,4.,凸装插座,/,开关,接线盒各开孔应进行封堵,;,5.,接头应设在接线盒内,插座,/,开关,52,3.2,电器一般安全要求,插座,/,开关,2025/8/27,53,3.2,电器一般安全要求,插座,开关破损严重,易造成触电,应该及时报修。,插座,/,开关,54,3.2,电器一般安全要求,1.,箱（盘）内配线整齐，横平竖直,无绞接现象。,2,.,盘、柜应存放在室内或能避雨、雪、风、沙的干燥场所,3.,盘、柜、箱及电缆管道安装完后，应作好封堵,4,.,正常运行时不得存在异响,/,异常温度,5.,箱内应设置防护面板,6.,箱体进出线应设置双重绝缘防护,7.,配电箱内无杂物,配电箱,55,3.2,电器一般安全要求,配电箱破损严重,配电箱没有盒盖,配电箱,56,3.2,电器一般安全要求,配电箱内不得放置工具,杂物,特别是手套等劳保用品,配电箱,57,3.2,电器一般安全要求,货物距照明过近,配电箱,(,柜,),前堆放易燃物品,.,其他常见电气违规现象,2025/8/27,58,触,电,防,护,技,术,1.,直接接触电击防护措施,2.,间接接触电击防护措施,3.,兼防直接接触和间接,接触电击防护措施,（,1,）绝缘,（,2,）屏护和间距,（,1,）,IT,系统（保护接地）,（,2,）,TT,系统,（,3,）,TN,系统（保护接零）,（,1,）双重绝缘,（,2,）安全电压,（,3,）剩余电流动作保护,3.2,触电防护技术,59,绝缘：利用绝缘材料对带电体进行封闭和隔离，使电能在既定的通道中传输。,绝缘材料又称为电介质，其导电能力很小，但并非绝对不导电。工程上应用的绝缘材料电阻率一般不低于,107.m,。,每种绝缘材料都有其极限耐热温度，当超过时，老化将加剧。,绝缘材料品种：,绝缘,气体绝缘材料，比如：空气、六氟化硫,液体绝缘材料，比如：绝缘矿物油,固体绝缘材料，比如：树脂绝缘漆、绝缘纤维制品、电工用薄膜、粘带、电工用塑料盒橡胶、玻璃、陶瓷等。,3.2,触电防护技术,60,作用：隔离电击危险因素，采用遮拦、护罩、护盖、箱匣等把危险的带电体同外界隔离开来，以防止人体触及或接近带电体。,有效的条件：,足够的机械强度和良好的耐火性能。金属屏护装置要可靠连接保护线。,应有足够尺寸，与带电体之间保持必要的距离。,遮拦高度不应低于,1.7m,，下部边缘离地不应超过,0.1m,。栅遮拦的高度户内不应小于,1.2m,、户外不应小于,1.5m,，栏条间的距离不应小于,1.2m,，对于低压设备，遮拦与裸导体之间的距离不应小于,0.8m,。户外变配电装置围墙的高度一般不应小于,2.5m,。,遮拦、栅栏等屏护装置上，应有,“,止步、高压危险！,”,等标志。,屏护与间距,屏护,3.2,触电防护技术,61,图,1.,车间配电柜,图,2.,配电柜告示牌,:,配电柜前一米严禁堆放物品,公司内常见屏护装置如图所示,屏护与间距,屏护,3.2,触电防护技术,62,公司内常见屏护装置如图所示,图,3.,防撞护栏,图,4.,机房告示牌,图,5.,警告标示牌,屏护与间距,屏护,3.2,触电防护技术,63,屏护与间距,间距,带电体与地面之间、带电体与其他设备和设施之间、带电体与带电体之间必要的安全距离。,防止人体触及或接近带电体造成触电事故，避免车辆或其他器具碰撞或过分接近带电体造成事故；防止火灾、过电压放电击各种短路事故，以及方便操作。,(1).,与低压带电体,(,如车间配柜母线排,),之间的距离为,0.1M;(,如图,1,所示,),(2).,与高压带电设备,10KV,的安全距离为,0.7M.,图,2.,请与带电体保持至少,0.1m.,图,1.,低压配电柜,3.2,触电防护技术,64,屏护与间距,间距,当你看到这样的告示时,为了你的人身安全请勿靠近,!,图,2.,高压设备,3.2,触电防护技术,65,指带电体与地面之间、带电体与其他设备和设施之间、带电体与带电体之间必要的安全距离。,作用：防止人体触及或接近带电体造成触电事故，避免车辆或其他器具碰撞或过分接近带电体造成事故；防止火灾、过电压放电击各种短路事故，以及方便操作。,屏护与间距,间距,3.2,触电防护技术,66,低压配电系统按接地方式可分为三类：,IT,、,TT,、,TN,（,TN-C,、,TN-S,、,TN-C-S,）,TT,:,第一个符号,T,表示电力系统中性点直接接地；第二个符号,T,表示负载设备外壳接地。,TN,：电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统。,TN-C,：工作零线兼做接零保护线，可以称作保护中性线，可用,NPE,表示；,TN-S,：它是把工作零线,N,和专用保护线,PE,严格分开的供电系统；,TN-C-S,：干线部份的前一段,PE,线与,N,线共享,NPE,线，后一段则分开。,IT,：,I,表示电源侧不接地或经高阻抗接地。字母,T,表示负载侧电气设备外壳接地。,间接接触电击防护措施,3.2,触电防护技术,67,3.2,触电防护技术,68,IT,系统（保护接地）,在中性点不接地系统中（,IT,）设备外壳不接地其意外带电，外壳与大地间存在电压，人体触及外壳，人体将有电容电流流过，如图（,a,）所示。如果将外壳接地，人体与接地体相当于电阻并联，流过每一通路的电流值将与其电阻的大小成反比。人体电阻通常为,1000,左右，接地电阻通常小于,4,，流过人体的电流很小，这样就完全能保证人体的安全，如图（,b,）所示。,3.2,触电防护技术,69,T,T,系统,当用电设备漏电时，保护接地只能降低漏电设备上的电压，而不能将电压限值在安全范围内。漏电电流较短路电流小得多，不足以使自动空气开关跳闸或熔断器熔体熔断。必须装设剩余电流动作保护装置或过电流保护装置。,3.2,触电防护技术,70,TN,系统（保护接零）,保护接零的安全原理是当某相带电部份碰连设备外壳时，形成该相对零线的单相短路，短路电流促使线路上的短路保护组件迅速动作，把故障设备电源断开，消除电击危险。虽然保护接零也能降漏电设备上的故障电压，但一般不能降低到安全范围内，其第一位的安全作用是迅速切断电源。,3.2,触电防护技术,71,等电位联结：在建筑物的进线处将,PE,干线、设备,PE,干线、进水管、采暖和空调竖管、建筑物金属构件和其他金属管道、装置外露可导电部份等相连结。,在可能发生人单手触及带电体的场所，通过等电位联结抬高地板电位，从而降低人体手,-,脚之间的电位差，来降低电击危险性。,等电位联结降低电击危险性,3.2,触电防护技术,72,等电位联结降低电击危险性,3.2,触电防护技术,73,双重绝缘,3.2,触电防护技术,74,双重绝缘,/,加强绝缘结构,3.2,触电防护技术,75,安全电压保护原理：限制可能会作用于人体的电压,-,限值触电时流过人体的电流。,由特低电压供电的设备属于,III,设备。,工频交流安全特低电压额定值：,24V,、,12V,、,6V,。,安全电压（安全特低电压,SELV,）,3.2,触电防护技术,76,电源条件,1.,安全隔离变压器,2.,电化学电源（如蓄电池）,3.,故障时仍能确保输出端子上的电压不超过,SELV,限值的电子装置电源，如,UPS,。,回路配置,1.SELV,回路的带电导体之间、,SELV,回路与其他回路之间应实行电气隔离；,2.SELV,回路的带电导体不得接地；,3.SELV,回路设备的外露导电部份不能有意地连接到大地，不能与其他回路的保护导体和设备外露导电部份连接，也不能与装置外导电部份连接,安全电压（安全特低电压,SELV,）,3.2,触电防护技术,77,剩余电流动作保护装置简称,RCD,又称漏电保护装置。,剩余电流：流过剩余电流动作保护装置主回路电流瞬时值的向量和。,主要用于防止人身电击，防止因接地故障引起的火灾和监测一相接地故障。,包括开关型漏电保护器、不带切断触头的,RCD,。,剩余电流动作保护,3.2,触电防护技术,78,剩余电流检测原理,/,漏电断路器,3.2,触电防护技术,79,接地、接零保护,3.2,触电防护技术,接地,-,电力系统中某些点与具有地电位的点相连接称为接地,.,接地的分类,:,接地,故障接地,正常接地,安全接地,工作接地,“,二线一地”制的相线接地,过电压保护接地,直流或弱电系统的接地,强电系统的中性点接地,保护接地和保护接零,重复与共同接地,电力线路接地,设备碰壳接地,电法保护接地,静电接地与屏蔽接地,80,1.TN-C,系统,5.IT,系统,2.TN-S,系统,3.TN-C-S,系统,4.TT,系统,6.,保护接地示意图,7.,保护接零,工作接地,重复接地示意图,工作接地,保护接零,重复接地,IEC,对配电网接地方式的分类,3.2,触电防护技术,81,属于,I,类的移动电气设备和手持式电动工具。,安装在潮湿、强腐蚀场所的电气设备。,建筑施工工地的电气机械,临时用电的电气设备,宾馆、饭店和招待所客房内的插座回路、照明回路。,机关、学校、企业、住宅等建筑的插座回路、照明回路。,游泳池、喷水池、浴池的水中照明设备。,安装在水中的供电线路和设备。,医院中直接接触人体的医用电气设备。,其他需要安装漏电保护器的场所和设备。,必须安装漏电保护器的设备和场所,3.2,触电防护技术,82,四、电气安全管理良好实践,83,管理、领导,及承诺,公司电气安,全小组,电气安全,专家,电气技术,信息,区域和部门,责任,电气危害,预防,设施安全,切断测试,配电工作,安全原则,操作程序和,安全实践,工作任务,计划,电气设备上,/,附近作业,电能隔离,故障排除,拆卸和移除,水,/,蒸气,清洗,吊车和移动,设备,挖掘作业,变更管理,技术、人,PPE,培训,经验教训,分享,应急响应,电气安全,审核,事故调查,/,报告,4,.1,电气安全管理良好实践,26,要素,84,图纸、索引及其他文件记录，电气设备的安全操作及维修所必要的电路数据，应包括以下内容：,电气系统图（单线图）,示意图,地下电气设备电路图,区域分类图,电气控制电路图,4,.2,电气技术信息,85,工厂需制定评估及管理电击危险的程序和条例。,正确设计、安装和维修接地,/,跨接设备是控制电击危险的关键。,电击危害的预防的管理要求：,所有移动工具，临时接线盒接线板的使用必须有漏电保护开关的保护（最大,30,毫安），以预防触电。,在工程设计和设备安装中，所有以插座型式出现的电源应安装漏电保护开关。,对于多种电压等级共存的设备或电控柜，在电源未完全隔离的情况下，应按最高电压做处理。,连接电线的电气操作设备，如排风机、喷水器、台式风扇，也可使用接地故障电路断续器（,GFCLs,）,或漏电保护器（,RCDs,）,4.3,电击危害预防,86,工厂应制定可引起电气危险的微小变更的管理程序和条例，微小变更包括,导致地下电缆深度或者架空电缆高度改变的变更；,临时性发电机的连接；,冗余电源的临时性连接；,临时建筑的临时用电设备的安装和供电；,明显影响故障电流的变更；,电流保护设施的尺寸、类型、设置的任何变化。,4.4,设施安全,微小变更管理,87,电气工作只能由经过授权的有资格人员进行；,只有在确保某项电气工作能安全进行之后，方可从事该项工作；,金属梯子、椅、凳等均不可在电气工作场合下使用；,户外或潮湿环境中使用的电气设备均应安装漏电保护器。,焊机、电动工具、计算机、加热器等设备电缆,/,电线应每半年检查其完好性并加检查标签。用户自己有责任确保这些电线插头已被定期检查；,除非已有操作程序，所有在带电设备上或其近旁的工作均需要工作许可。原则上本区域不批准带电状态下的动用工具接触带电体的电气线路器件的拆装工作；,设计元素和选择新设备时，应考虑通过技术和设备的设计、规格、安装细则、电气设备和系统的维修和操作，把电气危险减少到最低；,50V,以上外露电气设备应安装保护措施，防止人员无意接触。,4.5,电气安全原则,88,遵循上锁挂牌程序外，还应包括,接触前测试，包括测试前后的对测试仪器的确认。,工作前加装接地线。,建立相关条例保证对安全工作界限的限制的识别、沟通和理解。让员工清楚安全工作区域的分界线是保护员工免受电气危害的基本要素。加强对安全工作界限的沟通和理解的技术包括：临时性标识、相邻电箱门的上锁、工作计划中对接近界线的描述及对“接触前测试”的强调。,在安装、验收、交付运行、维修及控制责任可能变化的期间，应分清设备的所有权，控制好危险能量的来源。,4.6,电气隔离,89,工厂制定程序及条例，规定接触带电设备前，测试并证明设备已切断电源，通常做法是每次接触前，测试各电路、导电体，确保他们已切断电源。以防止：,由于设备绝缘故障而导致的意外通电；,设备或电路卷标错误。,跨接错误。,图纸或其他文件错误。,制定工作计划期间，无意中违反了安全工作区域规定。,由于设备的方向、对称、或形状类似，导致设备标识的错误。,没有授权的重新通电，或上锁程序的错误,所有电压测试人员必须接受程序培训。,4.7,证明已切断电源的测试,90,管廊和电缆的标识、切割和移动，都可涉及高危险工作，因此决定移动哪一条电缆时，应全面考虑危险，包括工作人员面临的电气危险，及由于电源或控制电路被破坏引起的工作中断。,应制定切割或移动多余或废置电缆的程序，程序包括但不限于以下内容：,通过测试确定每条电缆的源头和末端不带电。,切割电缆前，辨认清楚将切割的电缆。,对于穿越障碍物两侧的电缆，应由合格的人来识别电缆。,确保切割电缆的操作和位置不会给其他电缆带来危险。在拆除电缆的时候，始终确保保护盒标识电缆头。,4.8,拆除和移除工作,91,工厂应制定程序和条例，确保在挖掘、钻击楼板、墙壁时，已进行该作业范围的电线、管道和电缆的清理工作。程序应包括用机械化工具或手动工具进行地下电缆作业的限制。一切挖掘作业必须得到许可，许可批准表应特别指出埋地电缆的危险。,条例应包括：在挖掘前使用最新的厂区地下电缆图，必要时使用电缆定位的电子追踪系统。,4.9,挖掘作业,92,谢谢！,93,
